Product introduction
产品简介
产品概述
PPS 同步精度测试仪，即PPS Tester，是怿星科技开发的一款基于1PPS测量方法的系统时钟同步精度测试设备。它由硬件模块ETS2110、上位机软件ePPSTester以及相关附件组成。PPS Tester支持24路*24小时PPS信号的持续采集和测试，设备测试精度高达±8ns。
PPS Tester有助于评估整个系统的时间同步稳定性，发现软件非预期bug，从而保证基于时间同步的功能场景落地应用。
产品组成

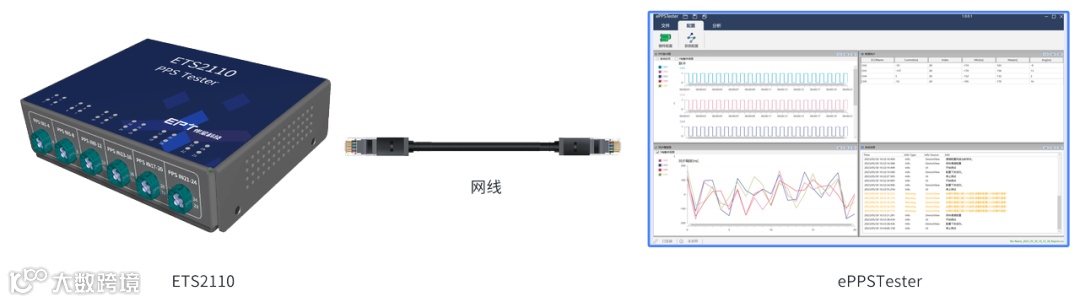

本产品由硬件模块ETS2110和上位机以及相关附件组成。

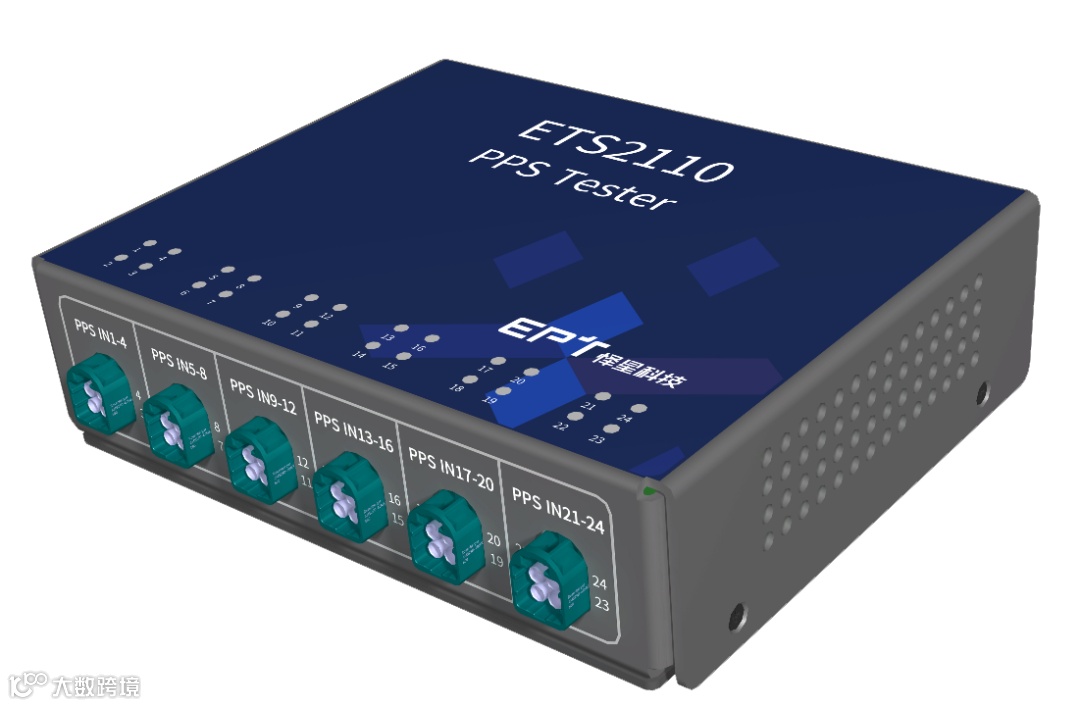

ETS2110 硬件

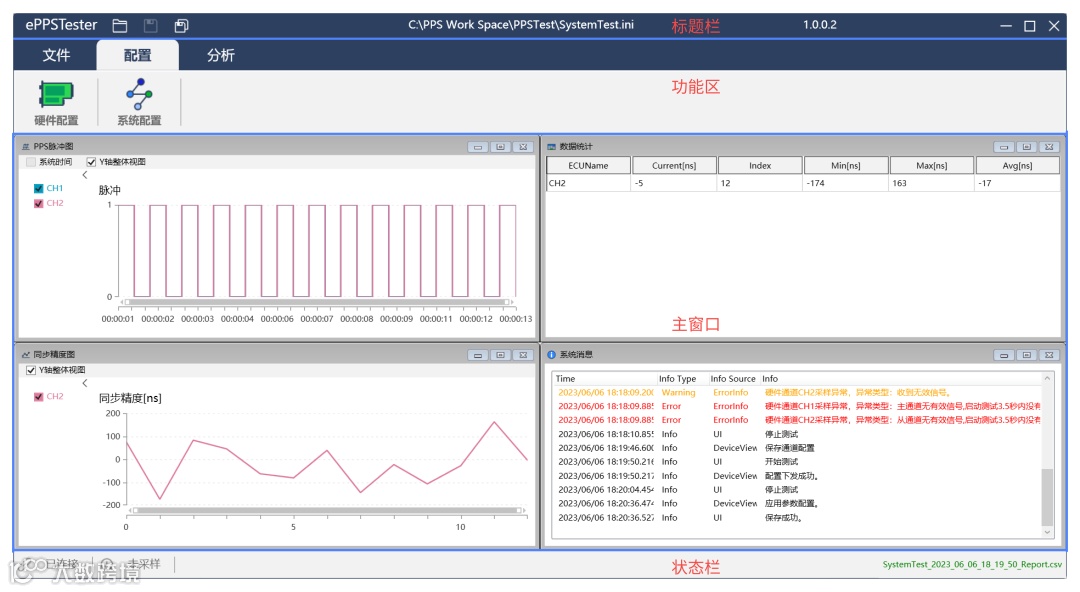

ePPS Tester上位机
● 硬件模块ETS2110基于高性能全可编程SoC芯片，同时支持24路PPS信号采集，具备极高的采样精度，时间戳分辨率高达4ns
● ETS2110通过以太网将PPS脉冲采集数据上传至ePPSTester处理，实现同步精度实时计算和显示，并完成数据统计和记录
产品清单
一套完整的PPS Tester由以下交付件组成
|
序号 |
产品描述 |
数量 |
|
01 |
ETS2110主模块 |
1 |
|
02 |
电源线束（2m） |
1 |
|
03 |
PPS采集线（1.5m） |
6 |
|
04 |
以太网超5类网线（2m) |
1 |
|
05 |
ePPSTester软件 |
1 |
|
06 |
包装箱 |
1 |
Seliing points
产品亮点
支持24路PPS信号采集
支持24h持续测试
±8ns级测试精度
适应1.8、3.3和5V电平输入信号
数据可视化实时显示
支持数据记录和回放
自动生成测试报告
Usage Scenario
应用场景

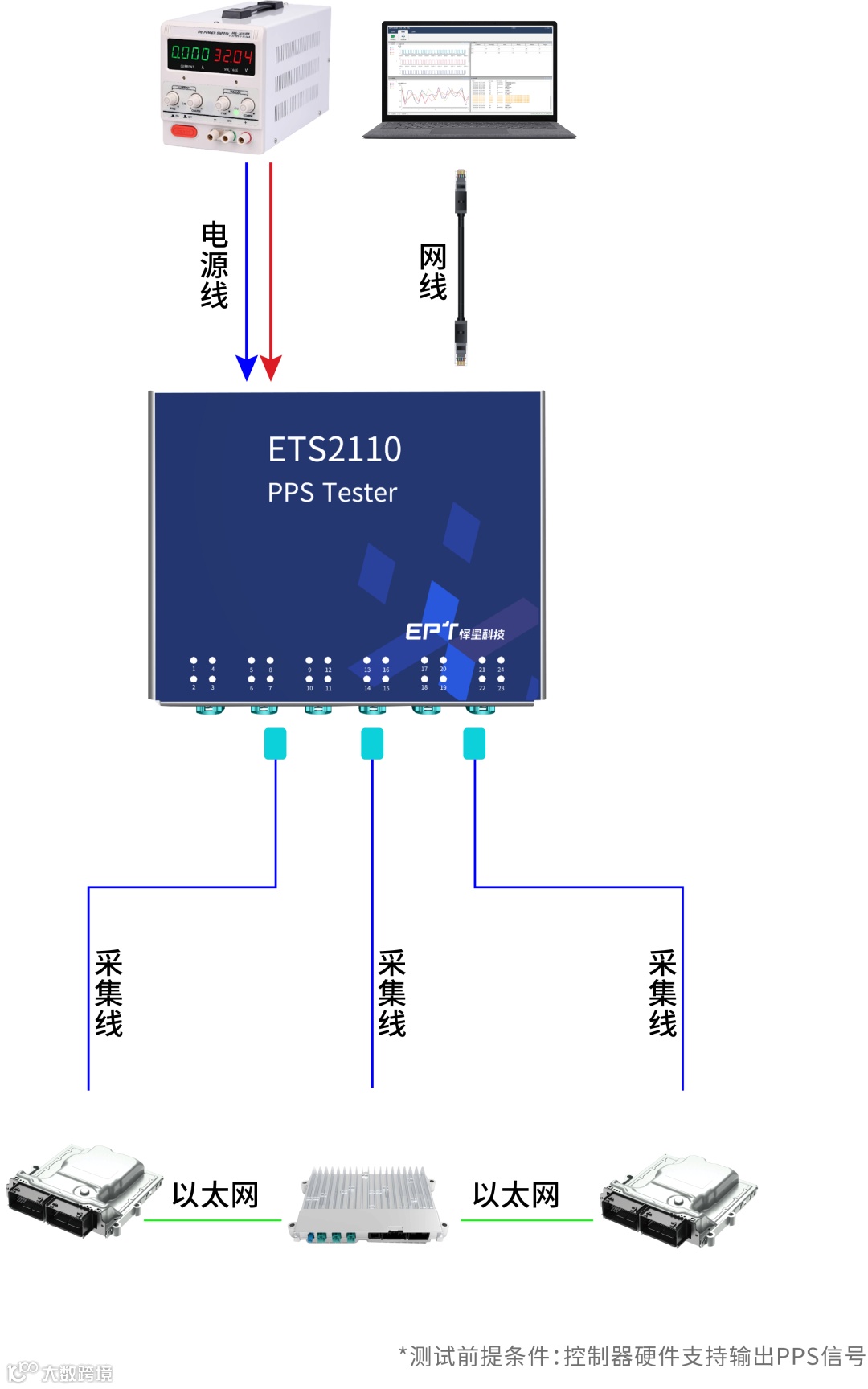

PPS Tester面向节点级及系统级时钟同步测试场景，用于控制器时钟同步精度及其稳定性的测量，例如自动驾驶传感器数据融合时钟同步功能场景。
Technical parameter
技术参数
|
设备测试精度 |
同步精度测试精度±8ns |
|
时间戳分辨率 |
4ns |
|
采集通道数量 |
24路 |
|
最大采样时长 |
24h |
|
采集通道电平 |
采集电平可配置，支持: 1.8V标称信号：1.8±0.15V 3.3V标称信号：3.3±0.3V 5V标称信号：5±0.5V |
|
采集通道输入阻抗 |
1MΩ/50Ω可配置 |
|
通信接口 |
以太网速率自协商：100Base-Tx/1000Base-T |
|
设备供电 |
工作电压：10~15V DC 标称电压12V DC 工作电流：max 0.5A@12V |
|
温度范围 |
工作温度：0~45℃ 存储温度：-20℃~65℃ |
|
防护等级 |
IP31 |
|
尺寸 |
长×宽×高：170mm*152mm*51mm |
|
重量 |
硬件模块净重约600g |
