软件刷写在ECU开发的整个生命周期中起着举足轻重的作用。目前，随着汽车总线通信技术的快速发展，ECU软件刷写应用领域也在不断地扩大，从研发到生产线电检，再到售后维修。因此，ECU刷写工具的易操作性、可靠性以及可扩展性变得尤为重要。今天我们要和大家分享一下关于Vector公司开发的上位机刷写软件vFlash的高级应用。

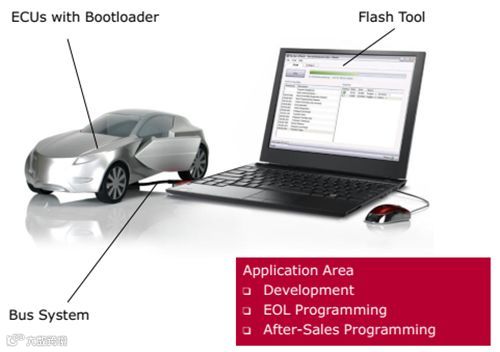

如下图，通过上位机执行ECU软件升级至少需具备3个先决条件：
包含Flash Bootloader功能（简称FBL）的ECU
支持UDS协议的汽车总线（比如CAN，Flexray等）
PC端的刷写上位机（比如Vector的CANoe、vFlash等）

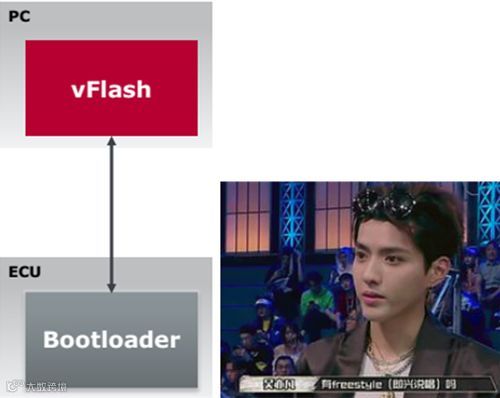

vFlash作为一款通用的上位机刷写软件，在刷写过程中通过UDS协议和ECU底层Bootloader进行诊断通信，它的常规功能在这里就不多做介绍了，今天我们和大家聊聊它的高级玩法。
客户
你有Freestyle吗？
vFlash
哟哟哟，必须有！DJ，Drop the beat!
Freestyle 1 Custom Action（刷写前&刷写后的定制化操作）
在软件中激活Custom Action子页面后，可以基于不同Variant的诊断cdd文件在PreFlash（刷写前）和PostFlash（刷写后）加载相应的DLL（C#生成），实现软硬件版本校验，Variant Coding字符串写入等功能，扩展软件的应用场景（比如软件刷写+校验+配置）；

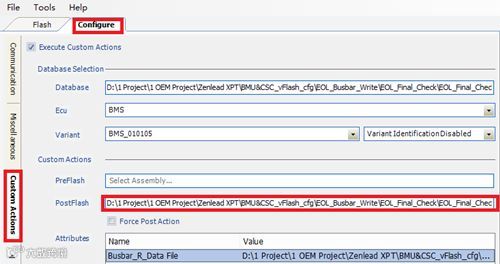

图1 Custom Action激活配置
图2 Custom Action配置DLL
Freestyle 2 vFlash Template（刷写模板）
刷写模板定义了整个刷写流程的实现，基于定制化的vFlash Template，vFlash可以兼容不同OEM的FBL刷写规范，就像一个兼容性超强的万能插座；此外配合外部的INI文件，可以实现可配置的刷写流程步骤（比如跳过10 03扩展模式切换服务）和故障注入（故意算错安全密钥）来检验ECU底层FBL的鲁棒性。

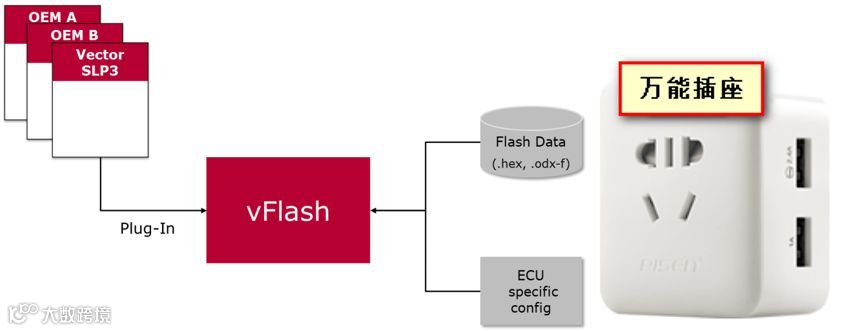

图3 vFlash Template概念

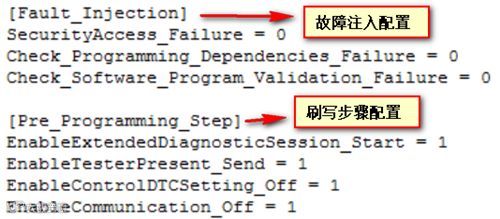

图4 外部INI文件（用于配置vFLash Template）
Freestyle 3 Report（刷写日志记录）
在软件中勾选Report功能，激活对vFlash或Custom Action过程的日志记录，这里的Report更倾向于对刷写流程细节的描述，是对刷写报文（CAN Trace）的强有力补充，便于工程师定位问题点。Report的内容细节需要基于vFlash Template或Custom Action的流程来编辑。

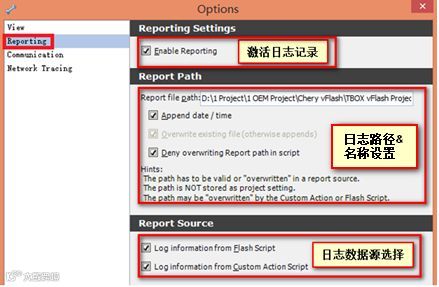

图5 Report配置
图6 刷写相关的Report内容
Freestyle 4 Diva调用（刷写自动化测试）
在Diva中加载vflashpack（.vflash的压缩文件格式，包括刷写目标文件，诊断数据库cdd文件和安全算法DLL等），再结合VT板卡可以实现刷写过程中的异常中断和掉电等测试，提升测试效率及加大测试深度。

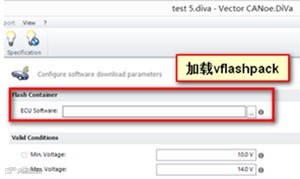

图7 Diva中加载vflashpack

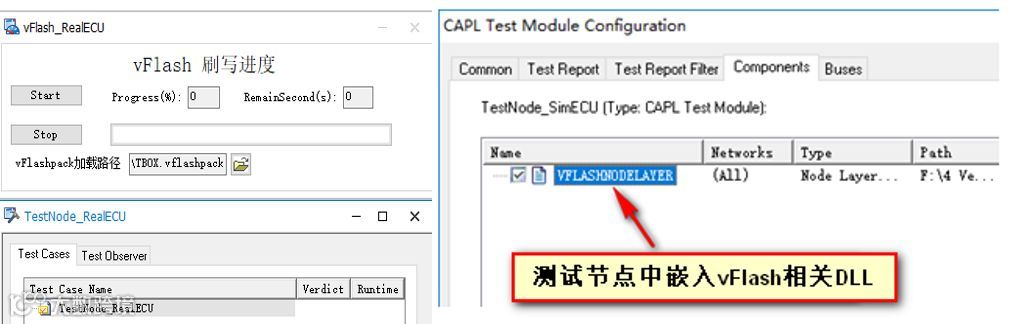

图8 CANoe中执行刷写相关测试用例
图9 vflashpack概念
Freestyle 5 集成在其它Vector软件界面中调用
可在CANoe/CANape的软件界面中直接打开调用，方便快捷。

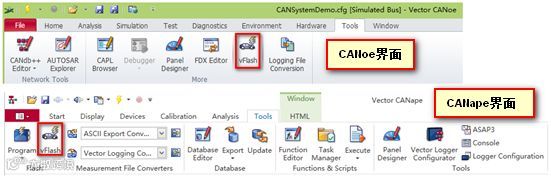

图10 CANoe/CANape中打开vFlash软件
Freestyle 6 CAPL调用vflashpack
与使用纯CAPL编辑刷写脚本相比，使用CAPL调用vflashpack执行刷写更加容易，几个API就可以搞定，可以嵌入在测试节点中和仿真节点同时运行，进一步加大测试深度。
图11 CAPL调用vflashpack
Freestyle 7 第三方软件调用vflashpack
使用第三方软件（C++/C#）调用vflashpack进行高度定制化开发，适用于特殊应用场景，如下图所示的电池模组EOL软件。

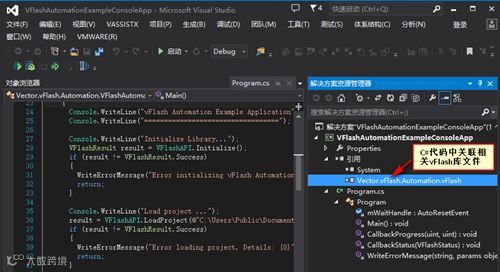

图12 C#调用vflashpack
Freestyle 8 基于任意总线刷写
vFlash可以基于任意总线进行刷写，兼容目前市面上大部分主流的汽车总线通信协议（包括CAN/CAN-FD，LIN，Flexray，DoIP等），可移植性较强。

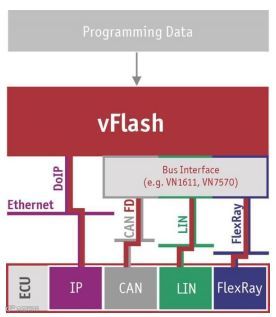

图13 基于任意总线刷写
Freestyle 9 多ECU并行刷写 （vFlash Station）
结合vFlash Station版本进行多ECU的并行刷写，最多基于8路物理通道，传输协议可以相同（如8路CAN），也可以不同（如4路CAN+3路Ethernet+1路LIN），比较适合生产线的ECU批量刷写。

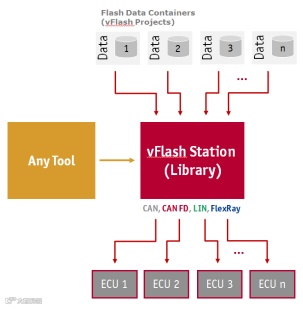

图14 vFlash Station概念

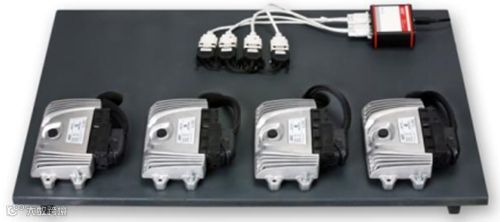

图15 ECU批量刷写
Freestyle 10 远程&离线刷写 （vFlash Compact）
基于Vector的智能硬件VN8810，结合vFlash Compact版本可以实现远程&离线刷写，工程师无需携带沉重的电脑，只要带着VN8810（提前把vFlash工程文件下载到硬件里）到现场，通过WIFI热点把手机和VN8810连接后，在手机屏幕上轻轻一点，或者直接点击VN8810上的按钮启动刷写，一键刷写轻松搞定。
图16 智能硬件VN8810

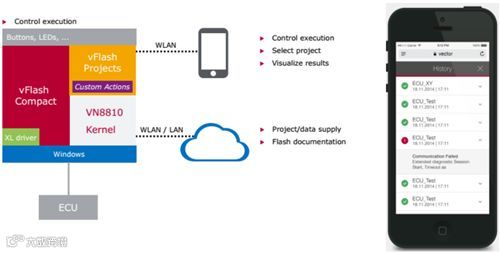

图17 远程刷写
看到这里， vFlash这些Freestyle的小秘密有没有震撼到你？相信vFlash这些强大的扩展功能和灵活的软件接口会在未来的ECU软件刷写领域中得到更为广泛的应用。
本次关于vFlash刷写的内容就介绍到这里，要想了解更多Vector工具使用干货，请关注怿星科技微信公众号，或者在公众号下面留言，告诉我们你想了解的Vector工具应用，让我们一起头脑风暴！
