2025年1月14日，OPEN联盟通知各会员单位关于千兆以太网物理层测试的修改意见《ISO_21111-10_(E)_Ed1_IVETH_DEV_TEST_1000BASE-T1_Draft-0v8.docx》（下称“草案”）。草案的主要内容是关于汽车ECU级的1000BASE-T1物理层IOP测试和PMA测试，包括IOP测试规范升级。今天我们主要讨论IOP测试。



1

OPEN联盟、IEEE802.3及ISO21111的关系

相信大家对OPEN联盟的TC系列规范以及IEEE 802.3系列规范并不陌生，但对于ISO 21111系列规范接触的相对少一些。本次的升级是由ISO21111定义的，那么它和大家所熟知的OPEN联盟、IEEE802.3的关系是怎样的？


OPEN联盟属于汽车以太网的核心推进组织，负责行业需求；IEEE 802.3以及ISO 21111则属于标准制定组织，IEEE802.3定义通信协议解决“如何传输”，ISO21111则制定车载系统标准解决“如何在车上可靠应用”。


简而言之：

  • OPEN联盟是行业桥梁，针对汽车场景需求（如抗干扰、轻量化布线）提出技术方案，如：推动单对双绞线（1对UTP）替代传统4对线，定义100BASE-T1/1000BASE-T1的物理层参数等，并驱动测试认证，如大家所熟知的TC8测试规范。

  • IEEE 802.3是技术基石，OPEN联盟的许多测试规范均源于IEEE。IEEE802.3更专注底层通信，规定物理层电气特性（如电压、时序）及MAC层协议（如全双工模式）。

  • ISO 21111是系统整合者，以IEEE标准为基础，构建车载网络体系，扩展车载专属要求（如振动/温度适应性），并定义高层协议，形成国际标准体系。


下方表格简要梳理了三者的定位与区别：

组织

定位

核心职能

主要成果

IEEE 802.3

国际技术标准组织（侧重通信协议）

制定底层物理层（PHY）与数据链路层（MAC）标准

发布汽车专用T1标准（如100BASE-T1、1000BASE-T1）

OPEN

联盟

行业联盟（车企、芯片商主导）

推动汽车以太网落地，定义测试规范与兼容性要求

制定OPEN Alliance TC8测试套件，提供EMC/ESD设计指南

ISO 21111

国际标准化组织（整合多领域标准）

整合IEEE物理层协议与高层协议，形成车载网络系统级国际标准

发布ISO 21111系列（覆盖物理层至应用层）



2

ISO21111-10草案的核心内容

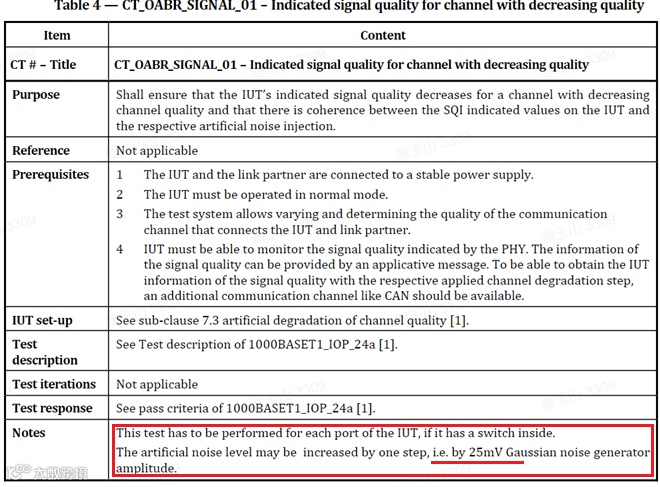

针对1000BASE-T1 IOP测试的Signal Quality用例，草案第4.1.3节原文明确要求高斯噪声注入步长为25mV，见下图。



原规范对100BASE-T1和1000BASE-T1的噪声步长都是100mV，由于千兆的速率较高，对抗干扰的要求也比较高，增加一个25mV等级，可以更好的测试PHY对于噪声等级识别的分辨率。



3

怿星科技IOP Tester V3.0

为应对本次升级，怿星科技第一时间对IOP Tester V3.0产品也进行了升级，以满足客户的测试需求。


怿星IOP Tester V3.0除了适配最新规范增加了25mV的步进之外，原来100mV的步进仍然保留。

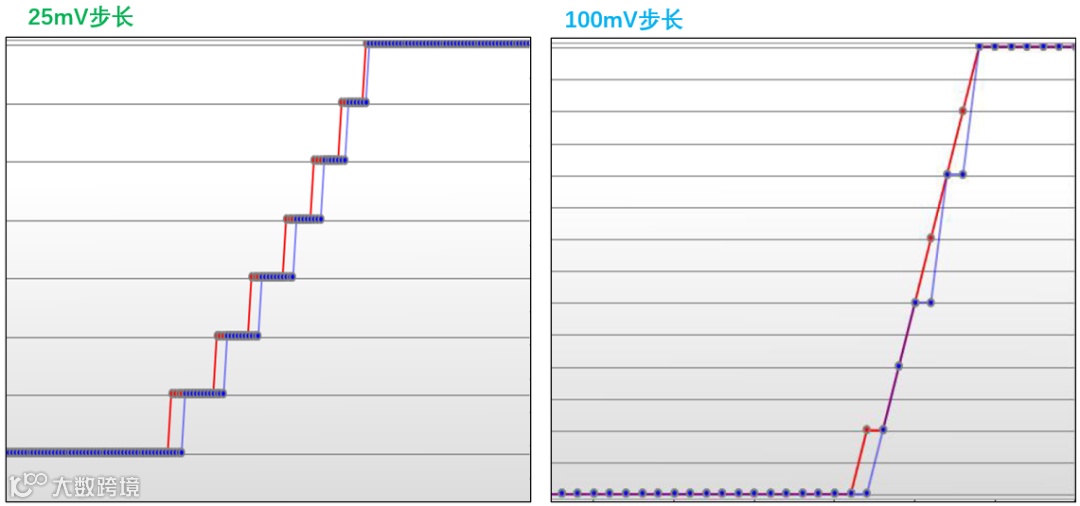

从实际的测试结果来看，25mV步长的分辨率较100mV有了巨大的提升。不会出现因外部测试噪声等级变化过快，使得PHY反馈SQI值的颗粒度不够，出现SQI值断档分布的情况。




3.1

IOP Tester V3.0介绍

IOP Tester V3.0是怿星科技推出的第三代100/1000M汽车以太网IOP测试设备。该套设备由上位机软件eIOPTester、ETS4620A硬件以及相关附件组成。其中ETS4620A的内部集成了高斯噪声发生器，提高了测试系统集成度，能够有效降低IOP测试成本。


IOP Tester V3.0

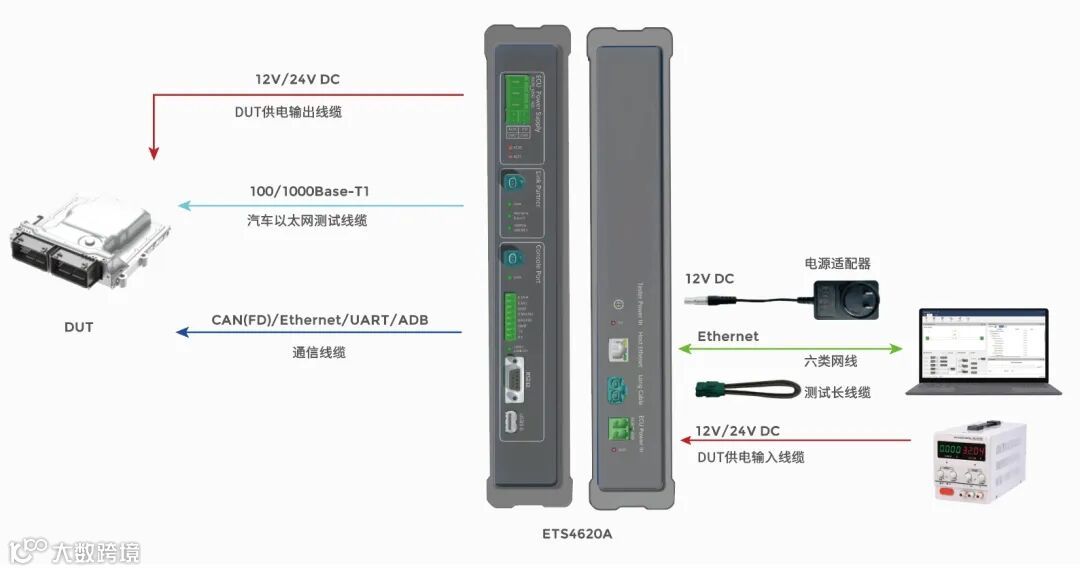

eIOPTester与ETS4620A通过以太网通信，控制ETS4620A内部的PHY芯片、高斯噪声发生器以及测试线路，实现 Link Partner的功能。同时，ETS4620A与DUT之间支持多种通信接口，从而实现DUT的以太网IOP自动化测试。

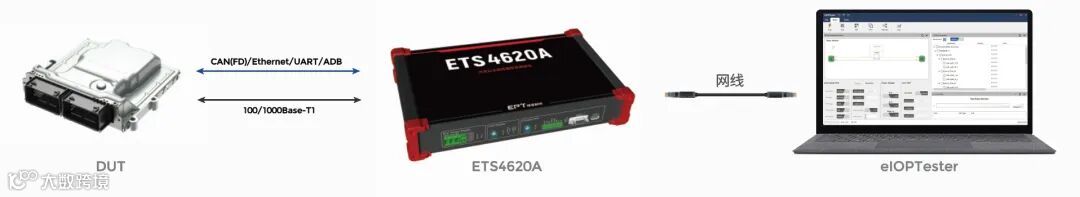

连接框图



3.2

IOP Tester V3.0的核心优势

真正的互操作测试

  • 装配Marvell和Broadcom两款主流PHY芯片

  • 任何DUT都能与至少一款不同的PHY芯片对测

高度集成降低50%的成本

  • 内置高斯噪声发生器和差分定向耦合器

  • 提供多达6种通信接口：CAN(FD)，100/1000BASE-T1，UART-TTL，UART-RS232，ADB

  • DUT最大供电电流20A，最大供电电压32V

  • 满足当前所有控制器供电需求

简单易用，全自动测试

  • 自动切换近/远端线缆故障

  • 自动执行测试用例

  • 界面和调试窗口简洁，方便快速定位测试问题

  • 支持数据监控、测试LOG记录、测试报告自动生成


3.3

IOP Tester V3.0的技术参数

测试接口

  • 1 × 100/1000BASE-T1

  • Link Partner PHY可切换：MARVELL，Broadcom

DUT通信接口

  • 1 × CAN：速率（100K、125K、250K、500K、1M）; 终端电阻（120 欧）

  • 1 × CAN-FD：速率（500K/1M、500K/2M、500K/4M、500K/5M、500K/8M、1M/1M、1M/2M、1M/4M、1M/5M、1M/8M）；终端电阻（120 欧）

  • 1 × 100/1000 BASE-T1：Master/Slave

  • 1 × TTL串口 ：速率（300 600 1200 2400 4800 9600 14400 19200 28800 38400 57600 115200 230400 460800 921600）

  • 1 × RS232串口：速率（300 600 1200 2400 4800 9600 14400 19200 28800 38400 57600 115200 230400 460800 921600）

  • ADB协议：USB Host、100BASE-TX/1000BASE-T、100/1000BASE-T1

高斯噪声发生器

（内置）

  • 频率范围：1000M：≥550MHz / 100M：≥80MHz

  • 输出幅值：0.1Vpp~5Vpp

  • 步进幅度：0.1V

设备供电

  • 工作电压：10~16V DC，标称电压12V

  • 工作电流：max 3A @12V

DUT供电

  • 输入电压：8~32V  DC，标称电压12V/24V

  • 输出电压：8~32V  DC，标称电压12V/24V

  • 输出电流：max 20A

  • 电流采样精度：max（±0.1mA，±3%）

温度范围

  • 工作温度：0℃~45℃

  • 存储温度：-20℃~65℃

尺寸

  • 长×宽×高：340mm*210mm*61mm



怿星科技IOP Tester V3.0目前已经被50余家客户用于物理层测试。如果您想了解此产品，欢迎邮件至mkt@eptcom.com联系我们。
