CCP 2.1规范发布至今已有23年，XCP 1.0规范发布以来也已经过去了19年，基于微控制器（MCU）的测量与标定已经相当成熟。但是近年来汽车电子发展迅猛，越来越多的中央域控以及HPC（High Performance Controller）采用SoC（System on Chip）作为硬件平台，AP（Adaptive Platform AUTOSAR）作为中间件，与传统单片机的运行机制有巨大差异，且目前没有对应的标定规范发布，如何对运行于AP上的应用进行标定成了大家面临的一个问题。
传统CP（Classic Platform AUTOSAR）ECU的特点是：ECU中的应用数量固定，使用C语言开发，数据的类型和数量定义清晰。代码编译链接后运行在ROM中，变量有唯一的固定地址。
AP ECU的特点是：ECU中运行的应用支持动态安装，数量不固定，使用C++语言开发。系统为应用的运行提供虚拟内存，应用的运行地址并不固定（由操作系统动态分配）。
对于CP ECU，标定工具CANape可以通过A2L文件确定各个变量的地址，通过标准的XCP协议进行参数修改和观测；但是对于AP ECU，由于并不知道变量的地址，因此无法对变量修改或测量。
Vector基于实际项目中的经验，总结如下两种AP标定方式，供大家参考。
> 集成XCP协议栈

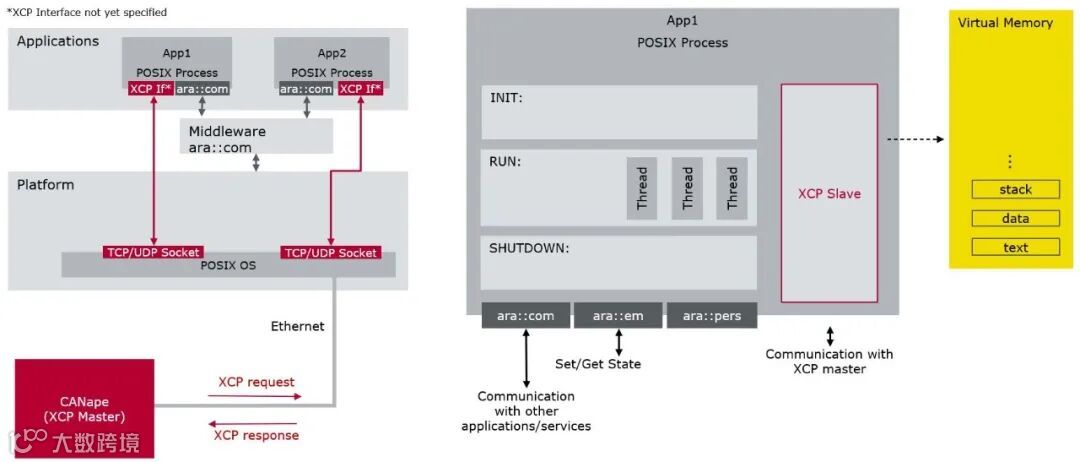

这里将App作为一个单独的ECU来对待，每个需要标定的App都要集成一个XCP协议栈，同时要求App中的测量和标定对象有固定的地址。设置每个App的TCP/UDP Socket，使用CANape进行连接，CANape可以同时连接多个XCP Slave。
与传统标定不同，AP的App使用虚拟内存，虚拟内存的地址空间由系统为App进行分配，在App启动前，App的起始地址是未知的，而且每次App启动后的起始地址都可能不一样。如果知道App的起始地址，同时App中的测量标定对象具有固定的地址，即可确定全局地址，CANape可以根据此地址进行测量和标定。
XCP If*中有这样的函数，在App启动后，可以计算App的起始地址并传给CANape，这样CANape可以确定测量和标定对象的全局地址。Vector提供开源XCPlite代码，支持Linux 32/64位系统和Windows 32/64位系统。如需下载，请访问：https://github.com/vectorgrp/XCPlite
> SOME/IP
SOME/IP广泛应用于AP平台，利用SOME/IP协议也可以实现测量和标定。使用SOME/IP的setter服务可以设置参数的值，SOME/IP的Event Notification服务可以实现信号、结构体或对象的周期测量。相对于XCP，SOME/IP需提前将测量与标定的对象定义在数据库ARXML中。

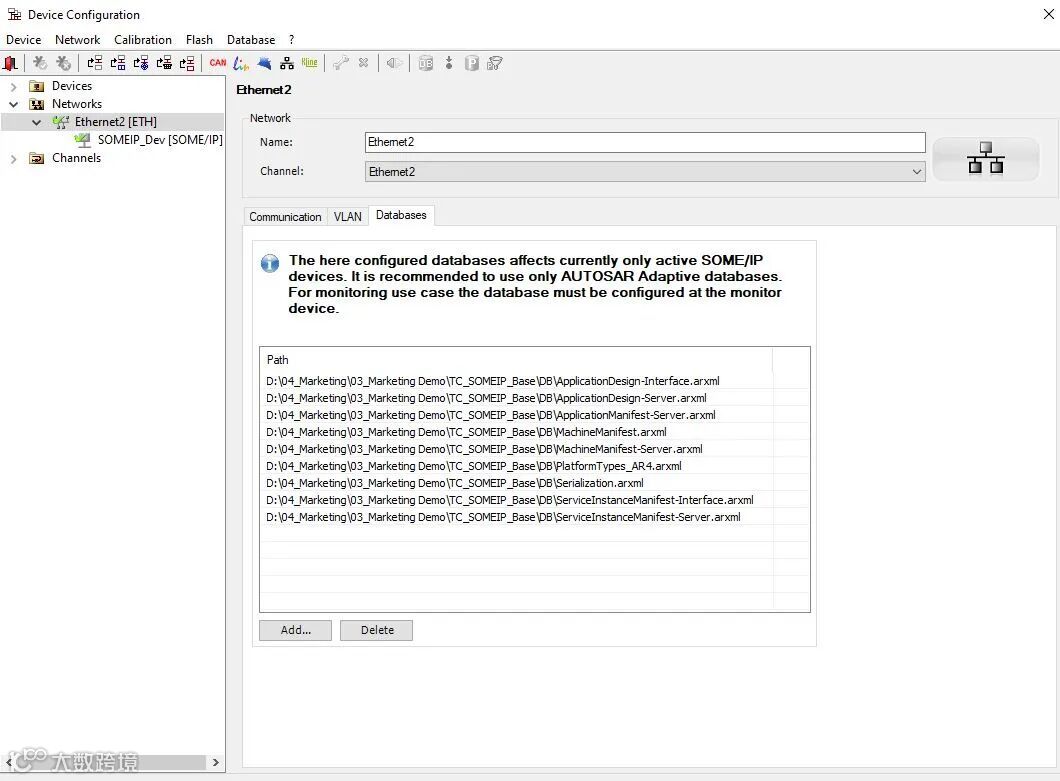

CANape作为客户端提供SOME/IP模块，可主动订阅SOME/IP Server提供的服务。只需要选择网络，设置IP地址，加载数据库等操作，即可完成SOME/IP设备的创建。标定和测量的操作与传统方式一样，不再赘述。
