小怿学习日记（四）丨基础虚幻交互功能

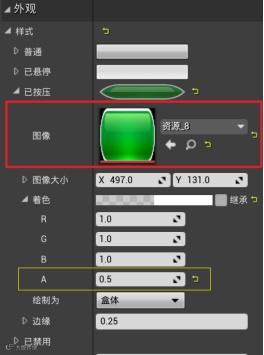

图1.1.1 添加按钮素材

选择按钮，在右侧细节面板找到事件，选择点击时右侧的按钮，如图1.1.1，视图会直接跳转到事件图表的界面去，此时按钮点击时已成为一个信号的输入端口。我们可以通过触发点击时的端口开启用一系列的交互。

图1.1.2 模式切换

在按钮点击时的右方调出命令“打印字符串”，我们可以将字符串的内容修改成任意的测试文本。此时依次点击左上方的编译、保存、运行，运行该项目。此时点击按钮便会在左侧出来“打印字符串”里面的测试文本内容，这代表这该按钮的信号成功传输到“打印字符串”节点。

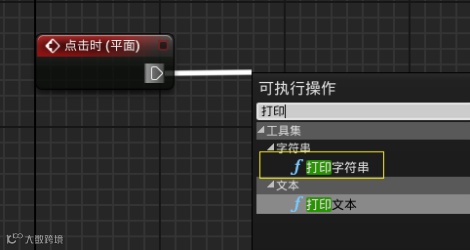

图1.1.3 添加“打印字符串”节点

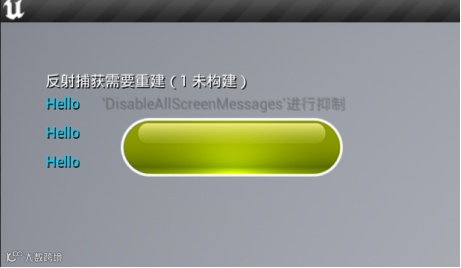

图1.1.4 触发“打印字符串”节点

在控件蓝图里创建一个按钮，并摆放好准备好的素材。

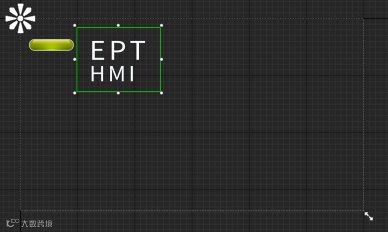

图1.1.3 摆放素材

接下来，将使用按钮来触发图片素材的显示。将“打印字符串”节点删除，取而代之调用“设置可视性”节点，如图1.2.1，然后再从左侧将变量一栏中找到图片素材，将其直接拖入界面中，释放鼠标，选择获取。将图片素材链接到“打印字符串”节点的目标输入端上。

图1.2.1 调用“设置可视性”节点

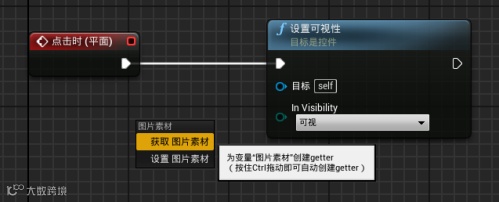

图1.2.2 获取图片素材

切换回设计器页面，在画布中选择图片素材，在右侧细节面板中找到可视性一栏，将属性修改为隐藏，这样可以让图片素材在初始状态在处于隐藏状态。

图1.2.3 修改图片可视性

这时候已经完成了通过按钮让图片从隐藏变为显示的过程。但如果想要让同一个按钮，当它多次点击时将图片素材的状态从“显示——隐藏”往复循环的话，我们可以通过增加一个“Flip Flop”节点，达到循环的效果，如图1.2.4.

图1.2.4 添加“Flip Flop”节点

接下来，我们将图片素材的显示隐藏动画从硬切改成渐变的动画，丰富切换过程的细节。

首先将图表中“设置可见性”节点和图片素材的获取删除掉。切换到设计器界面，将图片素材的可视性改回默认的可视，渲染不透明度改为0，此时默认启动项目时图片素材也是不显示的状态。

图1.3.1 设置图片素材的可视性

添加动画并修改命名为“图片渐显”，选择好图片素材并添加到时间轴的轨道里。

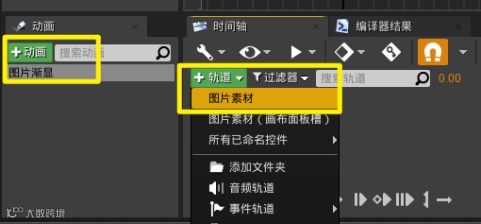

图1.3.2 添加动画

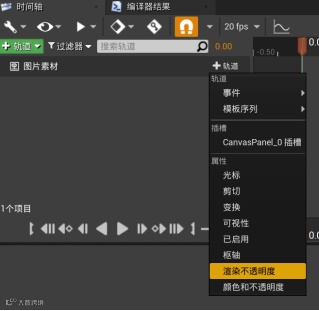

图1.3.3 添加动画属性

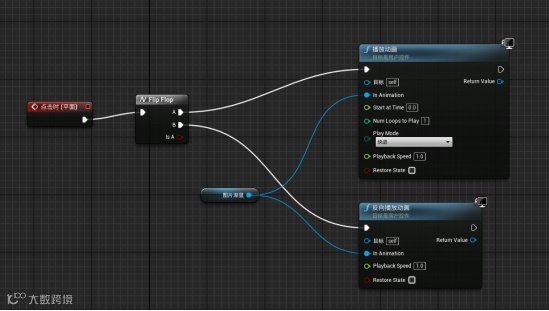

此时再切换到图表页面，在左侧变量下出现了新的动画变量。将动画直接拖到画面中，选择获取动画变量。分别调用出对应的“播放动画”与“反向播放动画”节点，并分别连接到Flip Flop的A与B上。

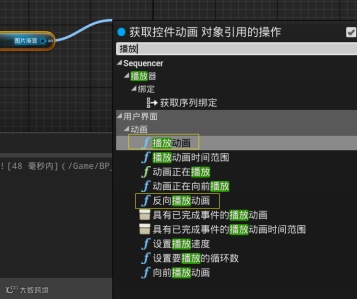

图1.3.4 调用播放动画节点

图1.3.5 链接动画节点

此时编译后再运行项目，便能达到图片素材渐隐渐显的效果。

关卡变体集可以用来设置关卡中Actor的多个不同属性切换。可以在不同的组中给关卡中的多个Actor设置不同的属性，常用的有材质属性，可视性等等。通过切换变体，达到3D场景切换的效果。

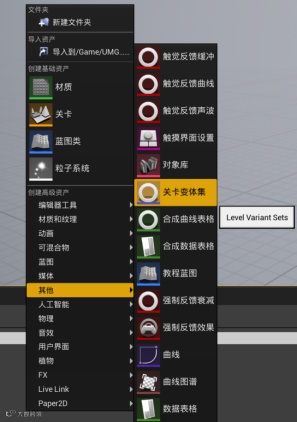

在内容浏览器中右键，调出其他-关卡变体集（Level Variant Sets）。

图2.1.1 调出关卡变体集

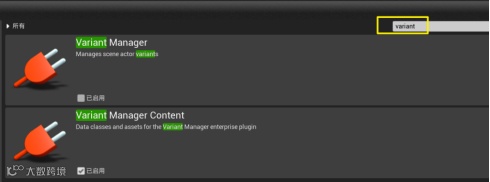

在插件中搜索Variant，并勾选启用Variant Manager 和Variant Manager Content。然后重启UE以激活插件。

图2.1.2 启用Variant Manager插件

双击打开变体集，点击添加一个变体集，在变体集下新增两个变体。变体集与变体我们都可以理解为是一个独立的分组。它们之间并不会相互影响。

图2.2.1 添加变体

我们拿切换车漆功能来举例子，以引擎盖Actor为例，示例场景的引擎盖Actor有多个材质元素，其中元素0是需要切换的车漆材质。

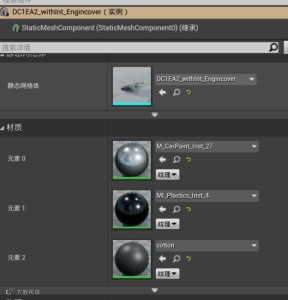

图2.2.2 引擎盖Actor的材质元素

我们需要将引擎盖的Actor添加到变体中去，将Actor直接拖入变体时会弹出属性弹窗，我们搜索需要切换的材质元素0属性，勾选选项将其添加到变体中。

图2.2.3 添加Actor到变体

在第一个变体中保留当前的车漆效果，在第二个变体中将准备好的另一个车漆材质替换掉原本材质元素0的车漆效果。我们双击不同的变体可以看到车漆切换的效果。

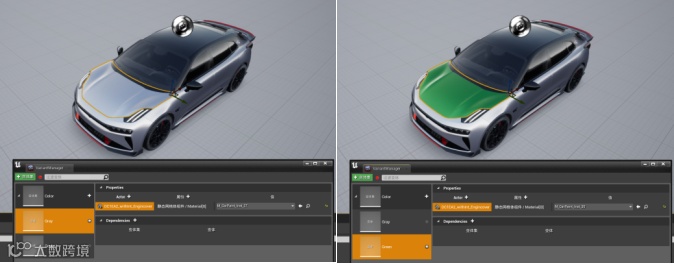

图2.2.4 切换变体

重复上述操作，将所有车漆的部分都替换完成即可。

我们回到UMG的图表页面下，右键调出“事件构造”后，调用“获取类的所有Actor”，选择“level Variant Sets Actor”，调用关卡变体集。

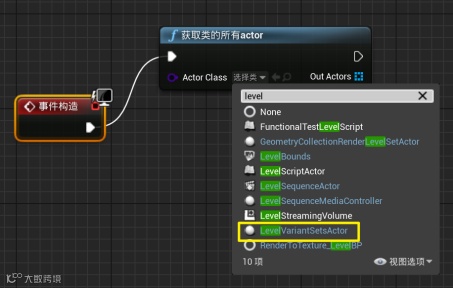

图2.3.1 在UMG调用关卡变体集

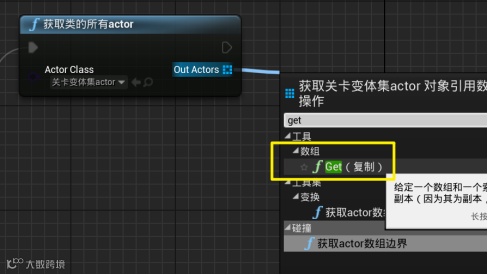

在“获取类的所有Actor”节点的Out Actors输出一个“Get（复制）”节点，如图2.3.2。再从Get节点提升为变量，如图2.3.3。

图2.3.2 调用“Get（复制）”节点

图2.3.3 提升为变量

修改变量的名字，因为是改变车漆效果，所有我们改成carpaint。此时就完成了在UMG中对关卡变体集的引用。

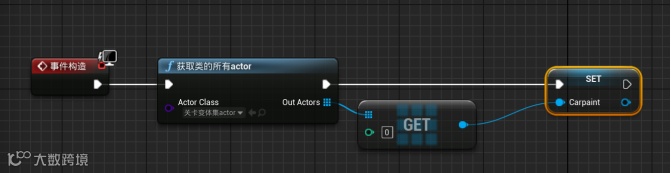

图2.3.4 UMG对关卡变体集的引用

接下来我们在“Flip Flop”节点后面调用“按命名开启变体集”节点，实现不同变体（车漆）之间切换。将变体集调用的“SET”的变量输出端输出到“按命名开启变体集”节点的目标输入端。将“按命名开启变体集”节点中的变体集命名和变体命名改成关卡变体集对应的名字。

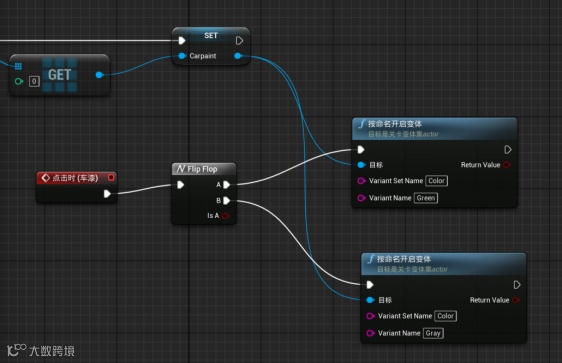

图2.3.5 调用变体切换

将关卡变体集放入场景中，如此便完成了对车漆切换的功能。

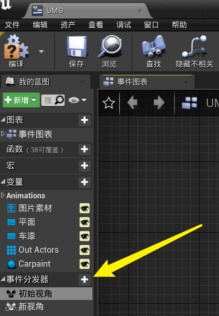

首先进入UMG的图表，在左侧的事件分发器新建两个事件，分别命名为“初始视角”和“新视角”，如图3.1.1。然后打开关卡蓝图，将事件从UMG中长按拖到关卡蓝图中，选择绑定，如图3.1.2。将绑定事件与原本蓝图的信息输出链接起来，如图3.1.3。这样就完成了UMG的事件触发与关卡的绑定。

图3.1.1 创建事件

图3.1.2 绑定事件

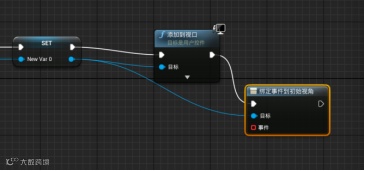

图3.1.3 链接事件

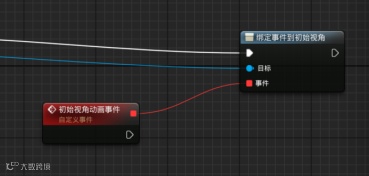

接下来我们添加一个自定义事件更改名字为“初始视角动画事件”，将其连接到“绑定事件到初始视角”节点。这里的作用是把这个事件发生的具体事情引用出来，用新建的自定义事件去编写，方便控制和管理。

图3.1.4 添加自定义事件

接下来的动画制作过程与前文的UMG调用过程相似，在此就不过多赘述，唯一要注意的是“延迟”链接的“控制”节点是pawn展开页下的控制节点。

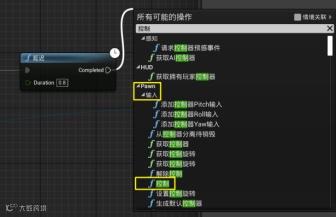

图3.1.5 调用“控制节点”

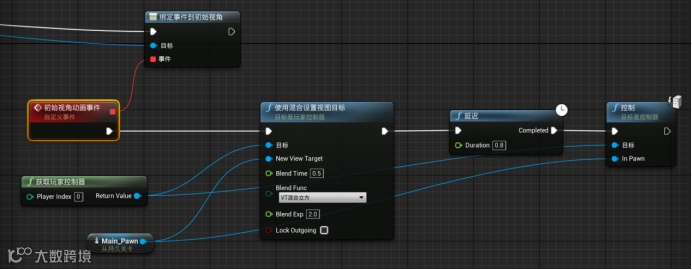

图3.1.6 镜头动画接节点与参数

我们复制一下pawn，通过调整视角、摇臂长短等数据制作一个新的视角。同时将自动控制玩家这一栏改成玩家1。避免与初始pawn产生冲突。

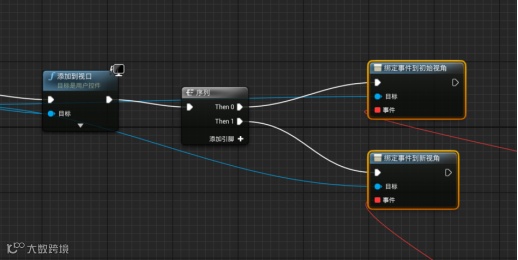

在关卡蓝图中，添加到视口后面新增一个“序列”节点，将输出端分裂成多个，如图3.1.7.将刚刚制作的动画复制下来，绑定到新视角事件即可。

图3.1.7 使用“序列”分裂成多个输出端

我们在新的按钮后面输出“multiGate”节点，勾选上Loop选项，达到循环调用命令的效果，该节点的作用与“Flip Flop”类似。

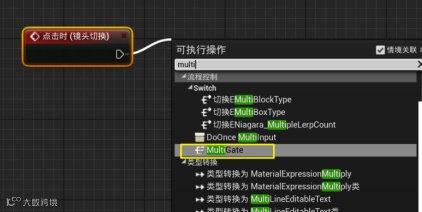

图3.2.1 调用“multiGate”节点

我们直接将事件从左侧的事件分发器拖出来，选择调用。

图3.2.2 调用事件

值得注意的是，由于项目中默认视角是绑定的初始视角事件，所以“multiGate”节点输出的第一个节点，也就是Out0需要链接新视角，而Out1需要链接初始视角。

图3.2.3 镜头切换命令

此时镜头切换效果已经完成。运行效果如下。
