榨汁机pcba方案

榨汁机pcba方案
便携式榨汁杯，在小红书和抖音里经常刷到，虽说是网红产品，但仍属小众的电子产品。搜寻了好几天的资料，想要弄清榨汁杯的元器件及芯片方案，还挺有困难。那我们以网红榨汁杯摩飞MR9800为例，做个简单分析。

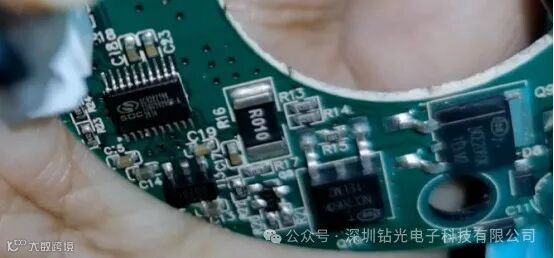

榨汁杯通常用的是BLDC电机，主控需有3Pin接口进行3相控制。摩飞MR9800使用的主控芯片是赛元微(SINONE)的SC92F系列，丝印看起来是SC92F219B，但官网查无此号，而SC92FW16恰恰是支持电机控制的20Pin芯片。此处如若有误恳请指正！至于官网所提到的高达17000转/分钟±15%RPM转速的直流电机，也略为遗憾没找到资料。除了赛元微(SINONE)，还有九齐(NYQUEST)的NY8B062D、义隆(ELAN)的EM78P153和无丝印芯片的方案。榨汁杯所使用的电机在1688上查到零售价都在10元以内，具体品牌和型号这里就不展开盘点了

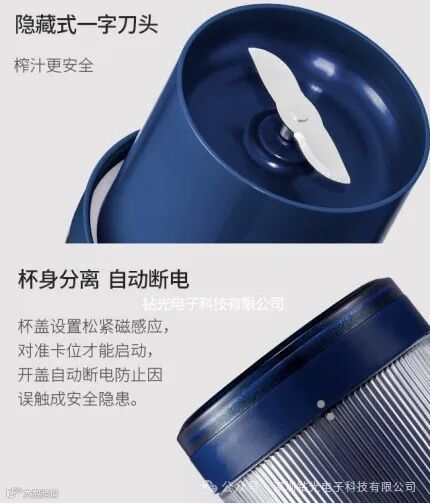

杯身和杯盖分离后，杯盖内的刀头完全裸露在外，此刻若能开机，高速旋转的刀头能伤人。安全的防呆设计就尤为重要，这款榨汁杯杯盖上采用了一款丝印是49138霍尔传感器，杯身白点处内嵌了一颗小磁铁，用来监测是否按要求合盖，白点对齐的时候榨汁杯才能工作。那么用其他磁铁可触发开关吗？而米家MJZZB01PL在杯盖处内嵌了2颗触点开关，杯身和杯盖对位点对齐，杯身口按下机械开关，完全合紧了榨汁杯才能工作。还有一种防呆设计是把防水按键隐藏在杯盖密封胶圈下。您更青睐哪一种防呆设计呢？
