一招解决天然气调压支路偏流问题

精彩导读

众所周知，天然气管道传输过程中，在三路及三路以上调压支路的调压站，在多用一备或者多路同时在用情况下，经常出现调压支路偏流，流量过于集中在其中一路的情况，供气高峰期甚至出现某一支路瞬时流量超过设计上限的情况。这种情况对过滤，调压，计量等设备会造成极大影响，造成设备超负荷运行，损耗加大、噪音升高，甚至出现过载故障、中断供气等状况，存在极大的安全隐患。

为了使调压站各支路均衡供气，提高供气安全，上海航天能源特推出了SG-MFV微流阀远程调压限流产品新功能。微流阀产品采用连续性调节的工作原理，调节精度高。在满足压力调节的同时，通过比较各支路的流量，来微调每一路调压器的开度，从而实现流量的平衡和有效调压限流。

微流阀产品通过相对应的导阀和微流阀来实现调压站出口压力自动控制，能广泛试用于带指挥器的自立式调压器，不仅能做到同级站点用气平衡，调节支路偏流，亦具备多气源调配、城市管网调峰、管网末端压力保障等功能。

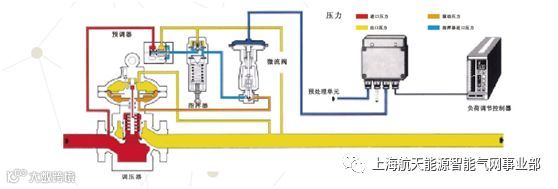

SG-MFV产品原理

原理描述：

负荷调节控制器通过专有程序，精确控制预处理单元，输出0.2-1bar的仪表风，驱动微流阀。微流阀精准限制从指挥器进入调压器驱动腔的压力。从而远程精准控制调压器后压力。
