低成本区域计量管理监测预警
随着我国对环境保护的日益重视，天然气作为清洁能源使用越来越广泛，城市燃气行业也在快速发展中。同时近年来城镇燃气公司遭遇的市场竞争越来越激烈，加强成本管理与控制，对城镇燃气公司的生存和发展具有十分重要的意义。
加强计量管理，控制供销差率是城镇燃气公司成本管控的重要措施之一。城镇燃气在气源端和终端用户都加装计量仪表用于贸易计量管理，但是对于城镇燃气区域调压过程中由于空间狭小、无市电、成本高等因素没有加装计量仪表，因此无法对气量进行全面分析和管理。通过在区域调压站加装多孔圆盘数字流量计（SG-TCU/EDL-MF）可以低成本的方式实现区域调压站的计量管理监测及预警。

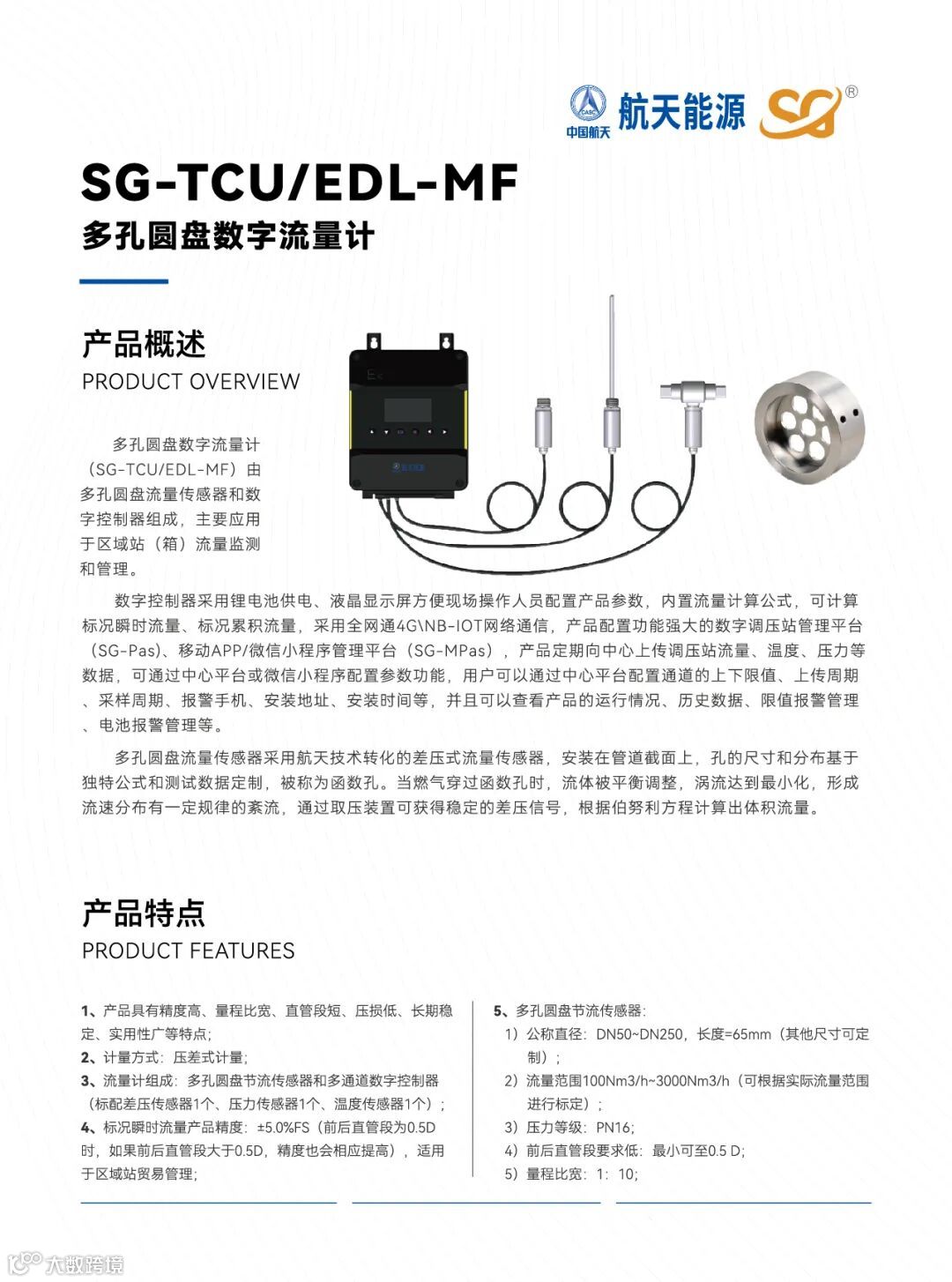

多孔圆盘数字流量计（SG-TCU/EDL-MF）由多孔圆盘流量节流传感器和数字控制器组成，结构紧凑，多孔圆盘流量节流传感器由航天技术转化而成，长度仅为65mm，前后直管段要求最低至0.5D，比传统节流装置尺寸减小了6倍以上，满足区域调压站狭小空间的安装要求。
多孔圆盘数字流量计（SG-TCU/EDL-MF）使用的数字控制器功耗低，待机电流≤10μA，工作平均电流≤10mA。数字控制器采用锂电池供电，标准工作情况下最长可使用5年，满足区域调压站无市电环境下长期流量监测的使用需求。
多孔圆盘数字流量计（SG-TCU/EDL-MF）相比涡轮流量计、腰轮流量计等成本更低，通过在区域调压站加装多孔圆盘数字流量计可以低成本的方式实现该区域的流量计量监测，完善从气源端至区域调压站直至终端用户的多级计量管理，实现区域计量管理分析，降低产销差。结合管网仿真工具辅助，可识别区域管网的泄漏风险，定位泄漏点。目前已在湖北成功应用，因其安装简便、质量可靠、功能强大、性能稳定、维护便捷的优点，用户反馈良好。

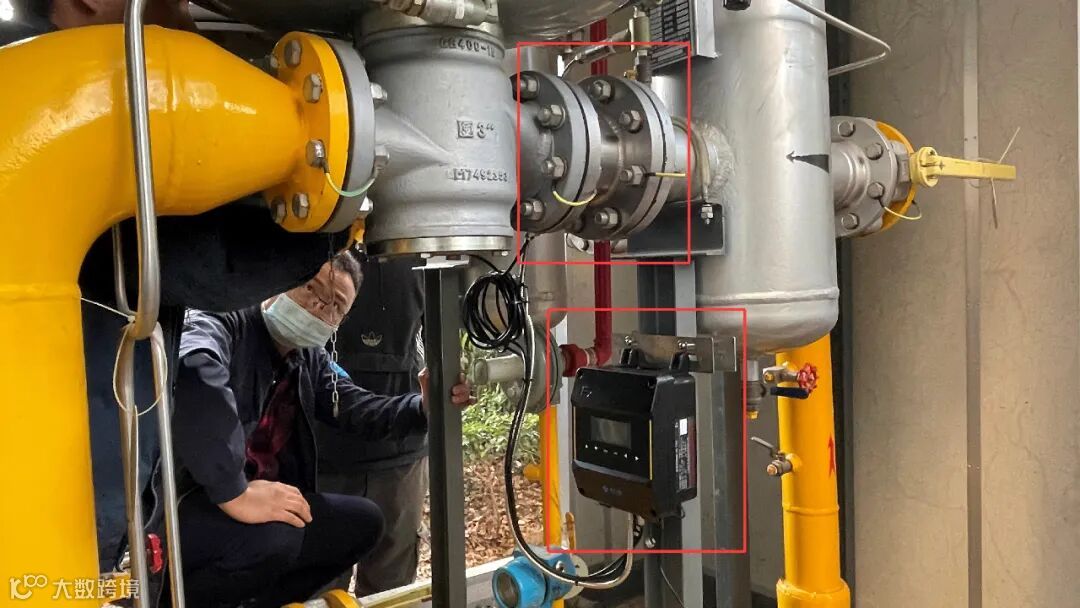

图1：多孔圆盘数字流量计现场安装示意图

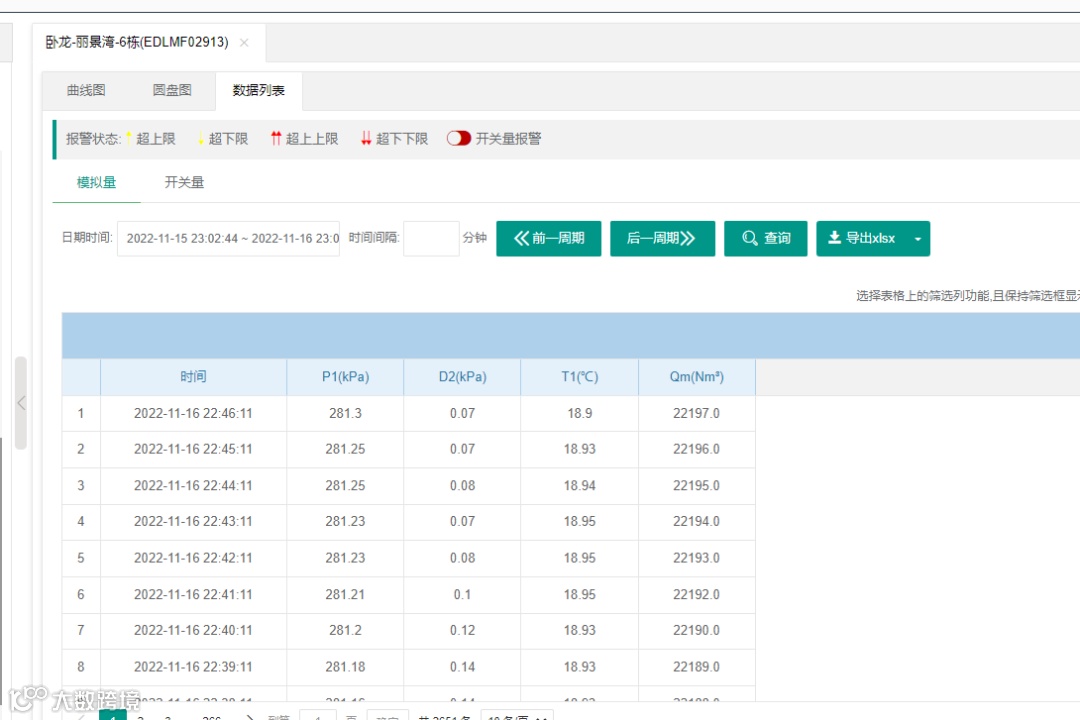

图2：多孔圆盘数字流量计流量监测数据
1、多孔圆盘数字流量计的流量范围是多少？
多孔圆盘数字流量计的流量范围为100Nm3/h～3000Nm3/h，可根据实际流量范围进行标定。
2、多孔圆盘数字流量计适合多大管径？
多孔圆盘数字流量计适合管径范围为DN50～DN250（公称直径）,其他尺寸可定制。
3、多孔圆盘数字流量计通信方式？
多孔圆盘数字流量计采用的通信方式为4G或NB-loT。
4、多孔圆盘数字流量计监测的数据类型？
按照标配的传感器，多孔圆盘数字流量计监测的数据为压力、温度、差压、流量数据。可根据实际要求扩展至最多6个数字通道的压力、温度、差压、流量、泄漏数据以及最多6个开关量的门禁、切断数据。
5、多孔圆盘数字流量计的标配传感器种类？
多孔圆盘数字流量计标配的传感器为多孔圆盘节流传感器1个、差压传感器1个、压力传感器1个、温度传感器1个。
6、多孔圆盘数字流量计的电池使用寿命？
三种锂电池包可供选择，在标准工作模式下(采集频率1分钟，通信上传周期24小时),三种锂电池包对应的寿命分别为1.5年、3年、5年。
TIPS:航天能源SG-TCU数字控制器是一款小巧、高度集成的燃气物联网采集控制器，采用数字传感器、嵌入式系统，拥有7大系列产品，具备压力、温度、流量、差压、泄漏、井内水位、井盖位移等数据自动采集，自动上传和自动报警等功能，同时具有检测开关量的功能，适用于城市燃气中低压管网压力、温度监测，各类场（门）站、调压站（柜、箱）、阀室、阀井等压力、温度、流量、开关量、泄漏监测。可以监测各终端用户日常用气规律和调压器运行状态，帮助燃气公司及时维护调压器和调整压力输出范围，实现设备安全监测预警，助力燃气运营商提升燃气管网监管效率和安全。
单通道

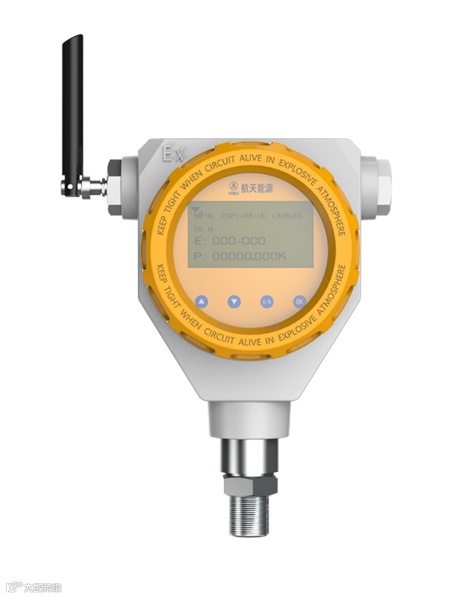

SG-TCU/EDL-S
多通道

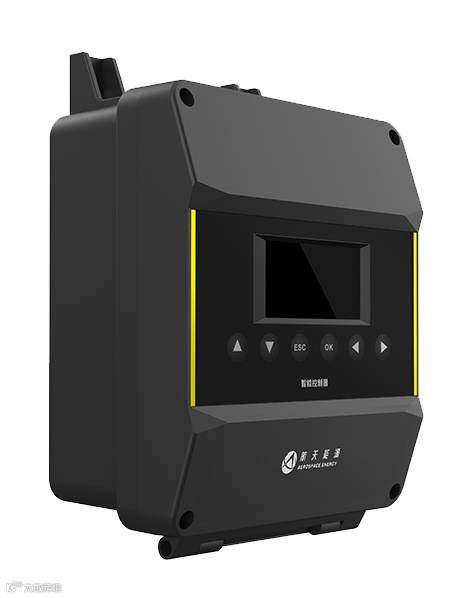

SG-TCU/EDL-M
