调压柜安全预警
随着人民生活水平的提升及环保要求越来越严，对天然气的需求日益增大，燃气管网覆盖越来越密集，燃气调压柜也越来越多。作为城镇燃气中较为常见的调压装置，它的作用是将较高燃气压力降至所需的较低压力。由于体积较大，它的安装方式大多为落地安装，内部主要有调压器、进口压力表、出口压力表、阀门、测压嘴、过滤器及安全设施等部件。其中调压器主要承担燃气压力调节，压力表主要监测压力的示值，过滤器主要对进口的燃气进行过滤，安全设施主要是当调压器压力超过设定值时能够对调压器进行及时的切断，以达到保护下游用气设备的目的。
根据调压设备的结构分类，调压柜一般为C类（2+0），即拥有两路调压，平时工作时开启其中一路，另一路当作备用路。当使用过程中存在设备检修等情况，可切换至另外一路，以达到不间断供气的作用。
正常情况下，当调压柜内部设备完好的情况下，调压柜的安全性能较高。一旦内部设备出现问题，由于调压柜数量多、分布散、距离远，难以集中管理，难以第一时间发现问题并处理。设备损坏后可能出现安全问题且维修成本高。
利用城镇燃气安全监测预警系统终端产品SG-TCU数字控制器可实现调压柜运行状态的远程监测，进行主动安全预警，将以往被动的管理模式转为实时监控、主动预警、及时维修的主动管理模式。截至2023年，上海航天能源已在上海区域安装超过2000个点的城镇燃气安全监测预警系统终端产品SG-TCU数字控制器，应用稳定、效果显著。
根据调压柜的结构并综合性价比的考量，调压柜的远程监测预警建议选用能够实现2路压力监测（监测进、出口压力）、1路泄漏监测的泄漏监测型多通道数字控制器（SG-TCU/EDL-MD）。该款产品还具备了6路开关量测量功能，可满足切断阀切断、门禁监测的需求。同时预留3路通道，可满足备用路的压力监测扩展需求，符合《GB50028-2006 城镇燃气设计规范》中关于“城市燃气输配系统监控及数据采集系统的关键设备应采用冗余技术”的要求。
SG-TCU数字控制器可实现调压柜压力、泄漏的远程实时监测和主动预警。它自动采集调压柜进、出口压力，甲烷浓度，通过全网通4G/NB-IOT的无线通信方式将数据远传至中心管理平台，数据采集频率和上传数据频率可设定。发生超限报警或泄漏报警时，数字控制器能主动上传报警数据到中心管理平台或微信小程序等。
SG-TCU数字控制器具备自诊断功能，能够自动识别传感器、硬件、通信、电池等故障，并自动上传故障码。符合《GB50028-2006 城镇燃气设计规范》中关于“监控及数据采集系统自身诊断功能”的要求。
通过在调压柜内安装泄漏监测型多通道数字控制器（SG-TCU/EDL-MD），实现进出口压力和燃气泄漏的实时监测，及时捕获设备运行数据异常波动，及时发现异常并启动相应应急处理机制，避免事故发生或降低事故影响范围，起到实时监测、提前预防、有效控制的作用，极大提升了燃气企业的管理水平和经济效益。

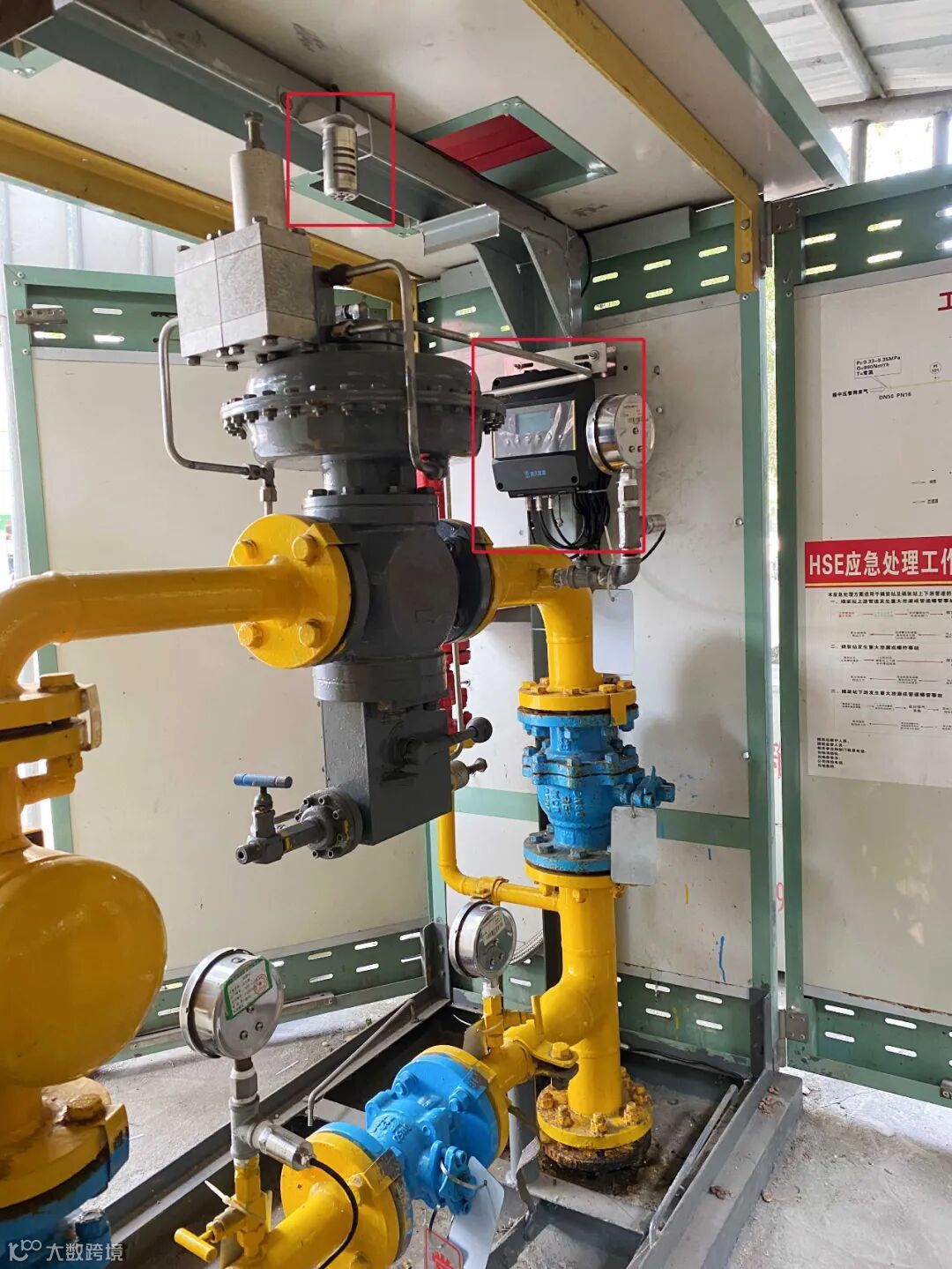

图1：泄漏监测型多通道数字控制器现场安装示意图
图2：SG-PAS-实时监控
1、泄漏监测采用的探头类型？
泄漏监测采用了激光甲烷气体传感器，具备不受水汽、灰尘、背景气体等影响、无零点漂移、不需要标定、可全量程测量、维护成本低、使用寿命长等优点。
2、泄漏监测型多通道数字控制器防爆等级？
泄漏监测型多通道数字控制器防爆等级为Ex ia IIC T4 Ga，本安型防爆设计，可直接安装在防爆0区，优于调压柜场所的防爆要求。
3、现场是否可操作设备？
现场可以直接操作设备。泄漏监测型多通道数字控制器LCD液晶背光显示，可显示当前压力值、信号强度、日期、甲烷气体浓度（LEL）、电池信息和故障代码。仪表自带六键操作，可现场设置参数，便于人工现场操作设备。
TIPS:航天能源SG-TCU数字控制器是一款小巧、高度集成的燃气物联网采集控制器，采用数字传感器、嵌入式系统，拥有7大系列产品，具备压力、温度、流量、差压、泄漏、井内水位、井盖位移等数据自动采集，自动上传和自动报警等功能，同时具有检测开关量的功能，适用于城市燃气中低压管网压力、温度监测，各类场（门）站、调压站（柜、箱）、阀室、阀井等压力、温度、流量、开关量、泄漏监测。可以监测各终端用户日常用气规律和调压器运行状态，帮助燃气公司及时维护调压器和调整压力输出范围，实现设备安全监测预警，助力燃气运营商提升燃气管网监管效率和安全。

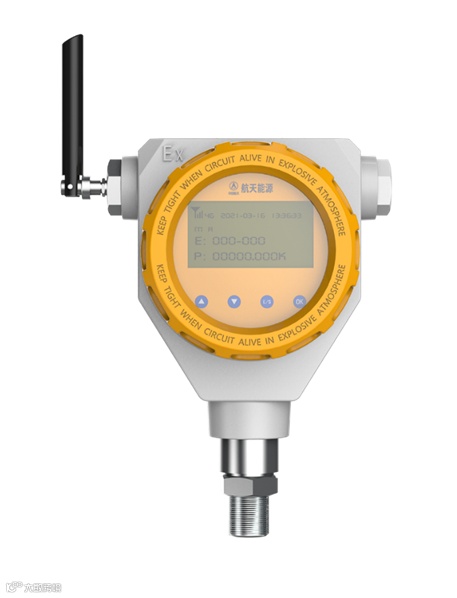

单通道
SG-TCU/EDL-S

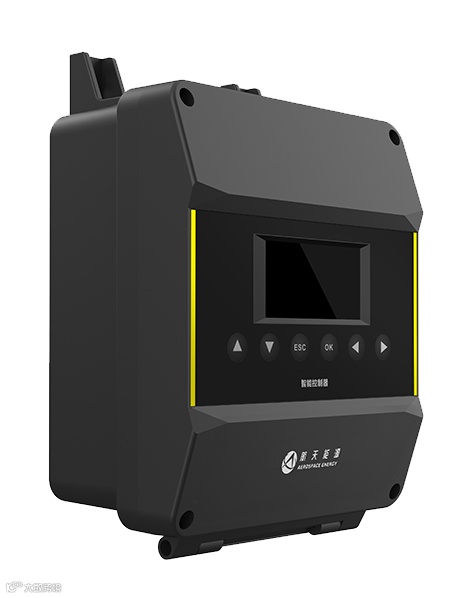

多通道
SG-TCU/EDL-M
