跟上节奏，走上前沿
自2014年《成都市绿色建筑行动工作方案》发布以来，《成都市民用建筑设计技术导则》、《成都市建筑绿色设计施工图审查技术要点》等标准文件相继出炉。
为更好的规范成都市绿色建筑审查工作，统一绿建审查尺度，推动绿色建筑发展。7月11日下午，成都市建委组织召开成都市建筑绿色设计施工图审查技术要点宣贯会议。
宣贯会重点在于解决以下4个问题：
绿建说明专篇如何编写
需要提交的审查材料有哪些
不参评条款对应需达标条款按比例折减
重点条文的释疑
接下来是小编根据现场记录整理的一手报道！
01
绿色设计专篇编制要求
表现形式
编制组建议，专篇的表现形式为“蓝图+分专业简述”，主要分为设计依据、项目概况及绿色建筑设计目标、绿色建筑设计技术措施三个部分。
具体内容
项目概况应包括项目名称、地址、建设单位、建筑类型及数量、项目用地面积、总建筑面积、地上建筑面积、地下建筑面积、绿地率等。

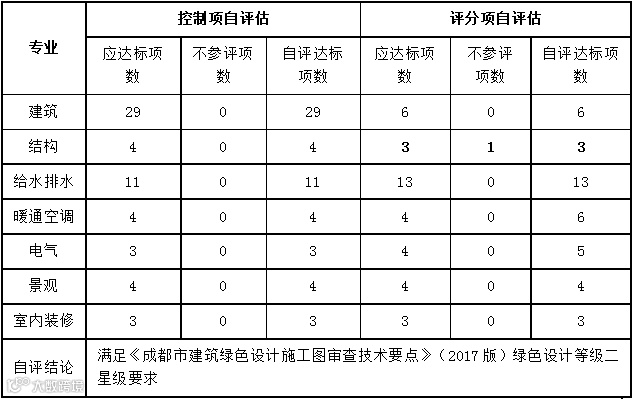

设计目标中的自评估表应如图所示：
绿色建筑设计技术措施应是：条文+达标自评（达标/不达标/不参评）+项目简述（自评情况、证明材料）。
02
审查材料
编制组强调，设计单位按选择达标的条文来提交相应证明材料（材料应当包括图纸及报告类证明材料）。
例如：
暖通专业
集中供暖系统热水循环泵的耗电输热比计算书
风道系统的单位风量耗功率计算书
空调冷热水系统循环水泵的耗电输冷（热）比计算书
暖通空调能耗模拟计算书
天然冷源利用节能潜力分析报告
排风能量回收系统计算分析报告
余热废热利用可行性论证报告
可再生能源利用计算分析报告
全年能源综合利用率计算分析报告
空调末端装置可独立启停的主要功能房间数量比例计算书
建筑专业
室内外风环境模拟报告
西向立面太阳得热系数分析报告
围护结构内表面结露报告
屋顶、外墙内表面最高温度计算报告
室内天然采光分析报告/内区自然采光模拟计算报告/地下室自然采光模拟计算报告
室内噪声级计算报告
围护结构与构件的隔声性能分析报告
装饰性构件造价比例计算书
眩光计算报告
03
不参评条款折减方法
计算方法
举例子说明：
居住建筑结构专业：
评分项数2星级至少应满足4项
第2.2.37条：采用清水混凝土饰面
若项目内外墙等主要外露部位未采用混凝土，则本条不参评。
实际应满足评分项数=4*5/6=3.33，舍去小数点后取3项
则本项目居建结构专业2星级实际应满足评分项数为3项
04
重点条文的释疑（部分）
建筑专业
【条文】
2.1.4.2/3.1.4.2 建筑西向外窗（包括透明幕墙）应设置合理的外遮阳或中间遮阳设施。 （控制项）
如何算满足要求：
1.遮阳设施包括活动外遮阳、固定外遮阳和中空玻璃夹层内遮阳设施，包含300mm以上的挑檐、阳台或立面构造；
2.西向综合太阳得热系数SHGC在标准规定的要求上降低10%，并提供西向太阳得热系数计算报告。
扩展：
《西向立面太阳得热系数计算报告》：
1）项目概况：西向立面窗墙比设计和西向立面遮阳设计现状；
2）明确设计依据：西向立面外遮阳计算分析报告应说明所依据的计算标准、采用的计算方法；
3）分析对象：计算报告应明确采用西向立面遮阳设计的范围和形式，选取有代表性的西向立面遮阳设计平面或者节点为分析对象；
4）分析计算数据明细：应明确分析遮阳节点的几何参数，对应的空间位置和计算结果；
5）报告应有明确的达标情况说明。
【条文】
2.1.11.4/3.1.11.4 墙体采用保温与结构一体化技术：（自）承重墙体采用保温与结构一体化技术。 （评分项）
保温与结构一体化技术包括现浇混凝土结构复合墙体保温体系、砌体自保温体系、夹芯保温复合砌体结构体系、装配式混凝土复合墙板保温体系四种类型。若本项目采用砌体自保温体系，填充墙需全部采用自保温砖（《自保温混凝土复合砌块墙体应用技术规程》）或加气混凝土砌块（《蒸压加气混凝土建筑应用技术规程》）。
扩展：
现浇混凝土结构复合墙体保温体系：《EPS钢丝网架板现浇混凝土外墙外保温系统技术规程》、《现浇混凝土免拆模板建筑保温系统标准》（在编）；
砌体自保温体系：通过在骨料中复合轻质骨料和（或）在孔洞中填捕保温材料等工艺生产的，其所砌筑墙体具有保温功能的混凝土小型空心砌块，简称自保温砌块。《自保温混凝土复合砌块墙体应用技术规程》JGJ/T 323-2014、四川省《建筑自保温墙体热工性能技术导则》、《蒸压加气混凝土建筑应用技术规程》JGJ/T 17-2008；
装配式混凝土复合墙板保温体系：《装配式混凝土结构技术规程》JGJ 1-2014
PS：编制组建议，确定采用自保温砖的墙体，就尽量不要添加额外保温层了！
给排水专业
【条文】
2.3.4.6/3.3.4.6/4.3.4.6/2.6.7.6/3.6.7.6/4.6.7.6（后三条款为景观专业中景观用水条款）
结合雨水利用设施进行景观水体设计，景观水体补水利用雨水，并采取控制面源污染的有效措施。
当建筑物或小区内无景观水体时，认定为满足此项要求。
当有不需要补水的景观水体，需采取了控制面源污染的有效措施，方可判定满足此条要求。
扩展：
控制源污染的有效措施主要有：
1）在雨水进入景观水体之前设置前置塘、缓冲带等前处理设施；
2）将屋面和道路雨水接入绿地，经绿地、植草沟等处理后再进入景观水体。
【条文】
2.3.4.7/3.3.4.7/4.3.4.7/2.6.7.7/3.6.7.7/4.6.7.7 后三条款为景观专业中景观用水条款。
利用水生动、植物进行水体净化。
当建筑物或小区内无景观水体时，认定为不满足此项要求。因为此条为上一条的进一步措施，不再作重复认定。
扩展：
景观水体应采用非硬质池底及生态驳岸，为水生动植物提供栖息条件，并通过水生动植物对水体进行净化。
暖通空调专业
【条文】
3.4.4.2/4.4.4.2 主要功能房间中人员密度较高且随时间变化大的区域设置室内空气质量监控系统。
主要功能房间：指设计人员密度超过0.25人/㎡，设计总人数超过8人，且人员随时间变化大的区域。
系统要求：对空气质量（对舒适性空调来说，主要采集CO2；对非舒适性空调系统来说，由项目本身实际情况确定）进行数据采集、分析、并与通风系统联动。
【条文】
3.4.4.1/4.4.41 集中供暖、空调末端装置可独立启停的主要功能房间数量比例达到70%。
如果采用分体空调本条判定为不得分。
【条文】
1.4.4.3 对主要功能房间采取有效的空气监测、处理措施。
本条空气监测，对舒适性空调来说，主要监测CO2浓度。
空气处理主要措施有：在空气处理机组中设置中效过滤段、在主要功能房间设置空气净化装置等。
【条文】
1.4.3.1 排风能量热回收设计合理并运行可靠。
居住建筑中，配置新风系统的住宅，可考虑能量回收；若只考虑自然通风，则本条不得分。
电气专业
（优化及创新）
1、将电气专业涉及绿色建筑内容的审查项归划为6大项：
①基本要求
② 供配电系统
③ 计量（与智能化）
④照明质量
⑤ 照明功率密度值
⑥电气设备节能
每项设若干项分项，项目划分更合理。
2、将“分类、分项计量”和“照明功率密度值满足现行值”设为控制项，能够明确考量节能效果和照明节能。
3、增加“光导管照明技术选用”和“大型公共建筑应设置建筑设备智能化系统（BAS），对建筑设备监控管理”为加分可选项。
4、取消与绿建无关的“有可燃的房间设置可燃气体泄漏检测报警装置”的可选项。
• end •
以上信息，均整理自会议现场
如有不当之处，一切以官方发布信息为准
