双室平衡容器概述
汽包水位是锅炉系统中至关重要的运行参数，直接关系到机组的安全与稳定。双室平衡容器作为关键测量装置，在确保水位监测精度方面发挥着不可替代的作用，且不允许存在人为误差。
双室平衡容器工作原理
双室平衡容器是一种结构精密、具备一定自补偿能力的汽包水位测量装置，其核心结构由凝汽室、基准杯、溢流室和连通器组成，整体被划分为上下两个腔室，故称“双室”。

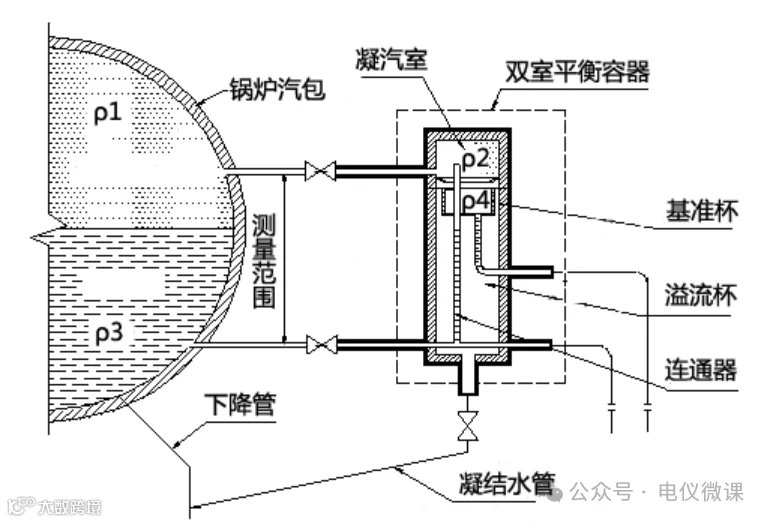

图1 双室平衡容器结构示意图
凝汽室
来自汽包的饱和蒸汽在凝汽室内释放汽化潜热，冷凝为饱和水，供给后续部件使用。
基准杯
用于收集凝汽室产生的凝结水，并将所产生的静压力传递至差压变送器正压侧。基准杯容积有限，水满后溢出至溢流室。因其杯口高度固定，形成稳定的参考压力基准。
溢流室
主要收集基准杯溢出的凝结水，并将其排入锅炉下降管。在此过程中，通过介质流动对容器进行加热和蓄热，使其温度与汽包保持一致。正常运行时，溢流室内基本无积水。
连通器
采用倒T字形设计，一端连接汽包，另一端接入差压变送器负压侧，用于传递汽包内动态水位对应的压力。该结构可保证介质流动性，防止冬季引压管冻结。尽管连通器内部介质温度可能与汽包存在差异，但依靠流体自平衡特性，不影响水位测量准确性。
差压计算原理
由于凝汽室、基准杯及内部导压管中的介质温度与汽包相同，满足ρ1=ρ2、ρ3=ρ4的条件，因此可推导出容器输出的差压值。以下以东方锅炉厂DG670-13.73-8A型锅炉所用测量范围为±300mm的双室平衡容器为例说明。

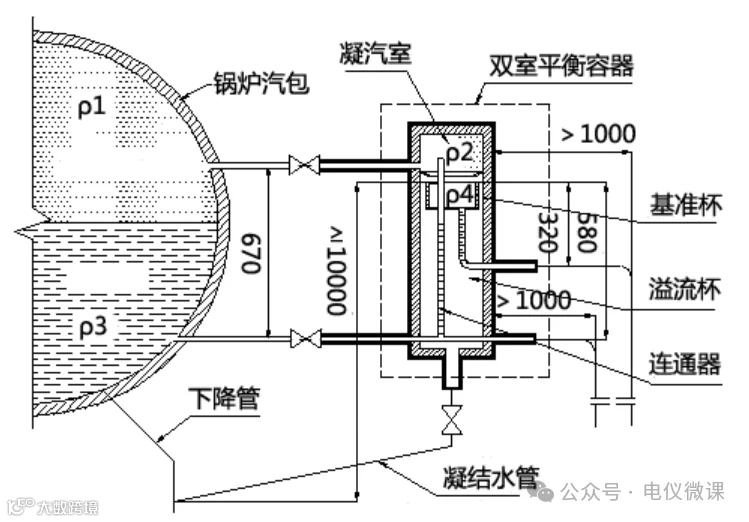

图2 东方锅炉厂DG670-13.73-8A型锅炉用双室平衡容器
正压侧压力（P+）
正压侧输出压力包括：基准杯口水平面以上的总静压力（P静）、基准杯口至L形导压管水平轴线间凝结水柱压力，以及外部垂直管段中静止介质的压力。其中外部管段介质密度按环境温度下的水密度ρ₀计算：
P⁺ = P静 + 320 × ρ₃ × g + (580 - 320) × ρ₀ × g
式中：P⁺为正压侧压力，ρ₃为汽包饱和水密度，ρ₀为环境温度下水的密度。
负压侧压力（P⁻）
负压侧压力由三部分构成：基准杯口以上总静压力、该平面至汽水分界面间饱和蒸汽压力、汽水分界面至连通器中心线间饱和水压力：
P⁻ = P静 + (580 - Hw) × ρ₁ × g + Hw × ρ₃ × g
式中：P⁻为负压侧压力，Hw为汽水分界线至连通器中心线的垂直高度，ρ₁为汽包饱和蒸汽密度。
差压输出（ΔP）
差压信号为正负压侧压力之差：
ΔP = P⁺ - P⁻ = (260 × ρ₀ + 320 × ρ₃ - 580 × ρ₁ - (ρ₃ - ρ₁) × Hw) × g
该公式表明，差压与环境水密度ρ₀、汽包饱和蒸汽密度ρ₁、饱和水密度ρ₃及实际水位高度Hw相关，是实现精确水位测量的理论基础。
