一文讲透直线导轨和滑块安装方式设计原则

直线导轨及滑块的安装与设计需遵循多项原则，以确保设备运行的精度、稳定性和安全性。以下为常见应用场景下的关键设计要点。

直线导轨安装设计原则

一、一般定位原则

基准侧导轨需精确定位，非基准侧无需额外定位（如图2）。非标自动化中常见的两种定位方式：

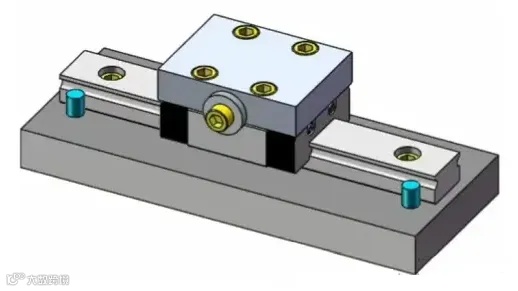

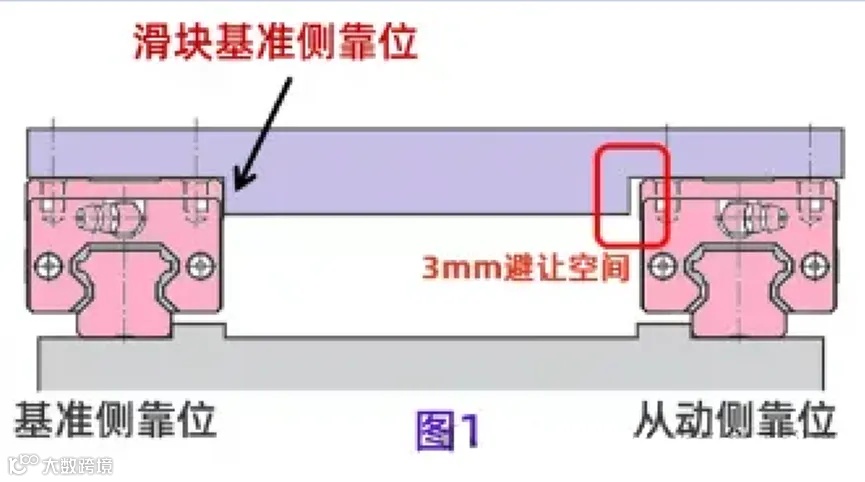

• • 图1导轨定位方式：依靠加工精度保证安装精度，操作简便高效。

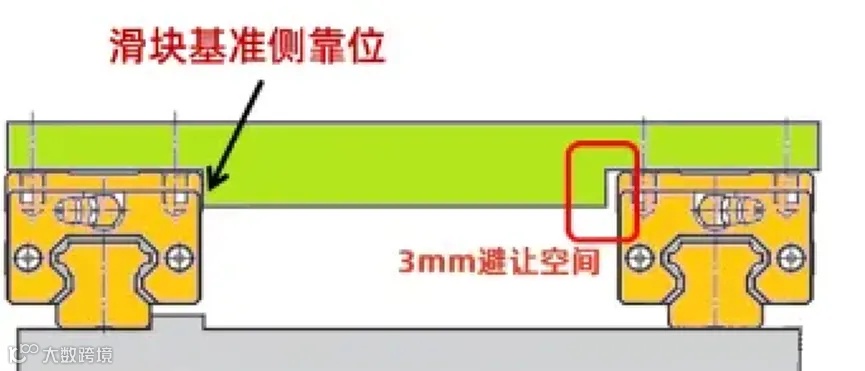

• • 图2导轨定位方式：单侧基准定位，从动侧以基准导轨为参照打表调整，便于加工与装配。

二、高精度、高刚性场景

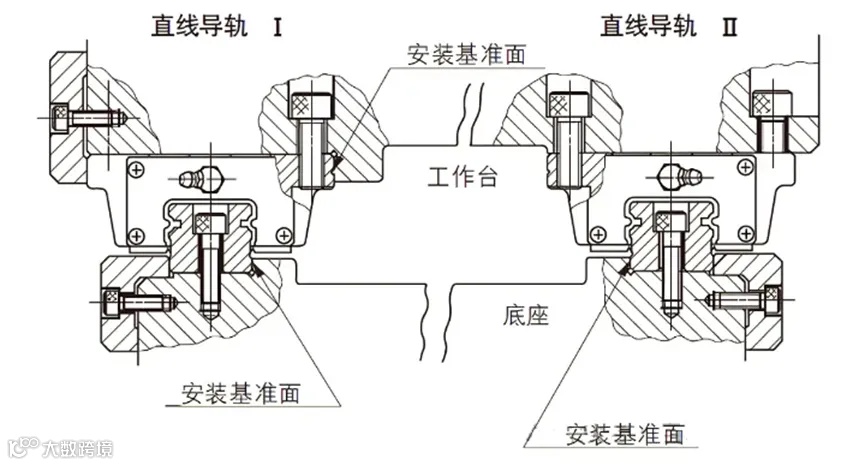

对运动精度和刚性要求较高的场合，建议设置两个底座安装基准面和一个工作台基准面。
在振动或冲击较大的环境中，两条导轨均应侧面定位，并配备横向压紧装置；若条件允许，仅一条导轨定位即可。压紧结构形式多样，可根据实际需求选用。

三、增加防溢出装置

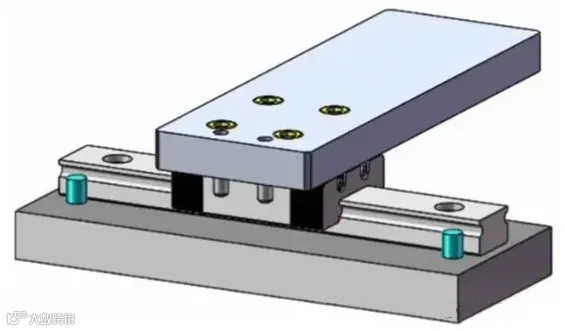

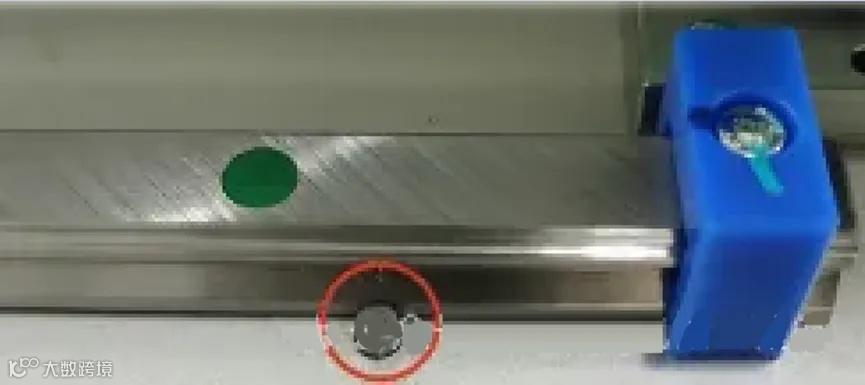

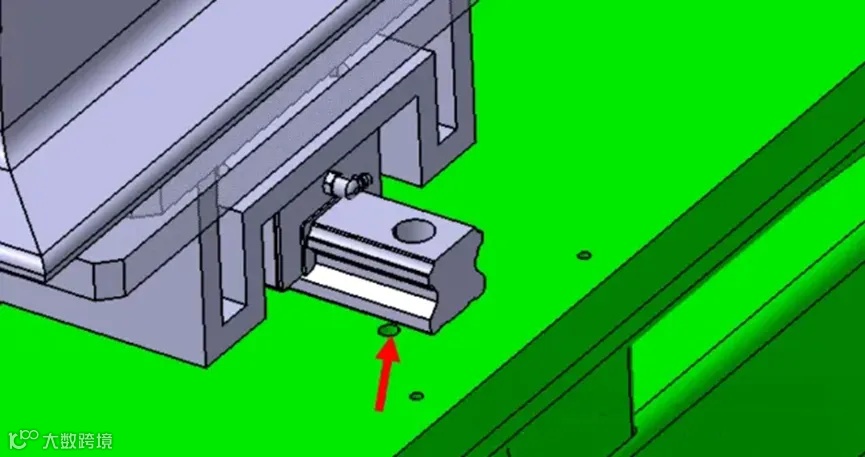

在导轨底板两端设计定位销孔，用于实现精准装配；同时增加滑块限位结构，防止装配或运行过程中滑块意外脱出，避免损坏部件或引发安全事故。

四、两滑块间距设计要求

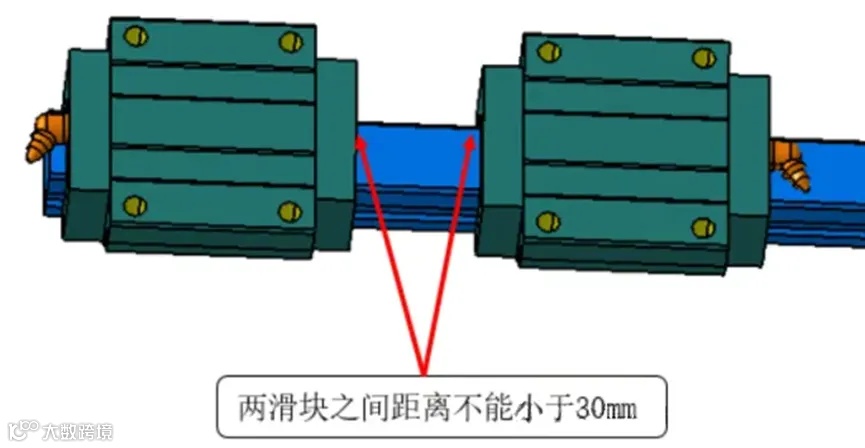

使用双滑块时，其间距不得小于30mm，以防油嘴干涉（常见油嘴直径为12–16mm）。
推荐油嘴朝外安装，便于润滑维护。

五、导轨悬挂倒装设计

倒挂安装时，应选用比正装大2–3个规格的导轨。例如：正装使用15规格，则倒装建议选用25及以上规格。
可通过增加滑块数量提升支撑点，增强系统稳定性与安全性。

六、焊接件二次加工优化

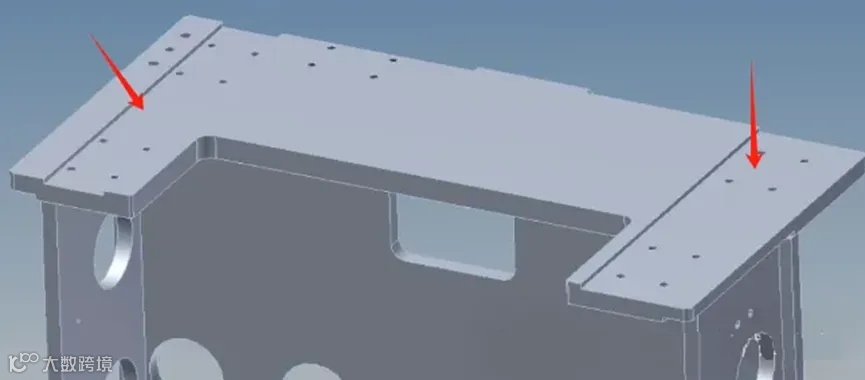

焊接后仅需加工安装面，且须一次性完成，确保基准统一。两个安装面应标注平面度并保持共面。
焊接易导致热变形，多次加工易产生基准偏差。一次性加工可有效控制尺寸与形位公差，保障装配精度和运行可靠性。

七、增加防护装置

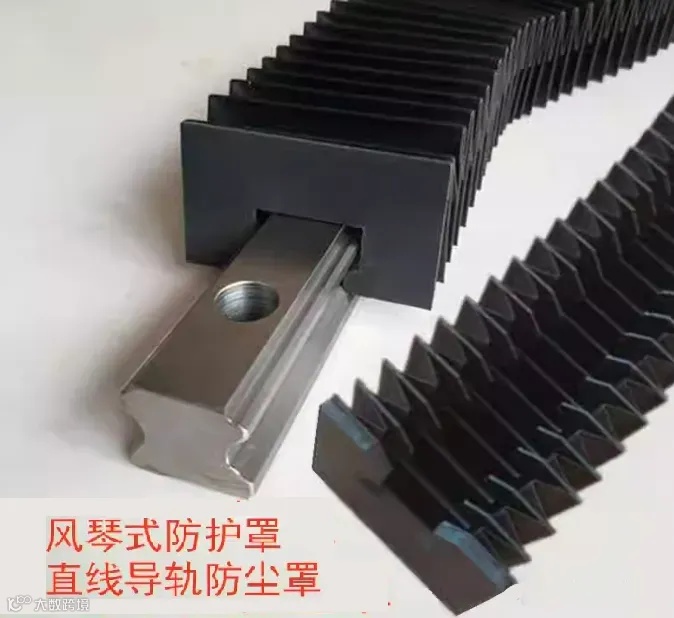

在粉尘或液体环境中，应对导轨加装防护罩等保护措施，改善工作条件，减少摩擦磨损，延长使用寿命。

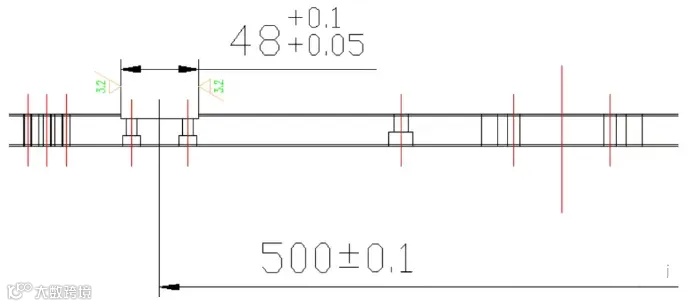

八、滑块安装槽公差设定

滑块安装槽宽度公差建议控制在+0.05～+0.1mm之间，表面粗糙度Ra3.2。
螺丝孔中心必须与槽中心重合，避免因错位强行锁紧影响组合精度和使用性能。

滑块安装方式详解

一、嵌入式安装

通过在安装面开槽将滑块嵌入，定位可靠，适用于高精度、高刚性及批量装配场景。

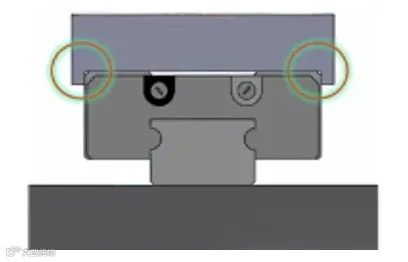

槽体公差需合理设定，槽底倒角应小于滑块倒角，确保贴合紧密。

二、双定位销定位

采用两个过盈配合的定位销，定位精度可达±0.03mm。
安装后需检查滑块是否完全贴合销钉，防止松动脱落，确保连接稳固。

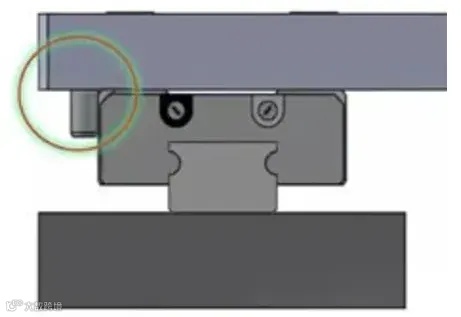

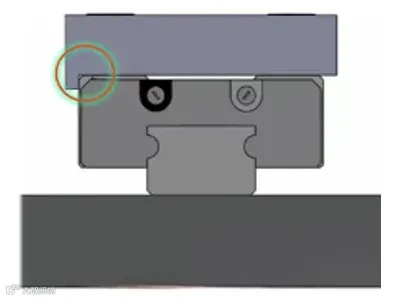

三、单边靠肩（台阶）定位

核心原理：滑块一侧紧贴设备台阶形成支撑面，应用占比超60%。
安装精度：接触面平面度≤0.01mm/㎡，塞尺检测间隙≤0.03mm，倒角差≥0.5mm。
注意事项：滑块倒角必须大于靠肩底部倒角，防止干涉；安装后需确认完全贴合，保障定位稳定性。

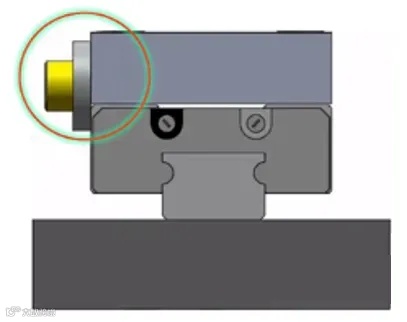

四、侧面垫片定位

通过在滑块侧面添加垫片实现定位，简化主体零件结构，装拆便捷。
安装完成后需检查滑块与垫片的贴合情况，确保定位可靠。

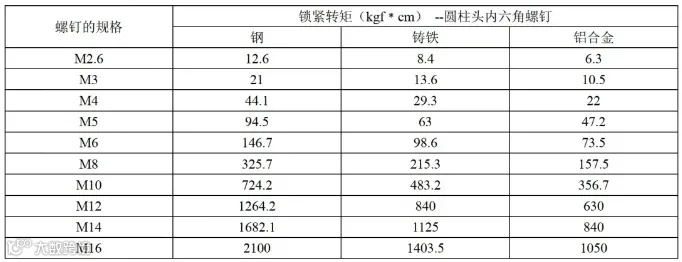

常用固定螺丝锁紧扭矩参考

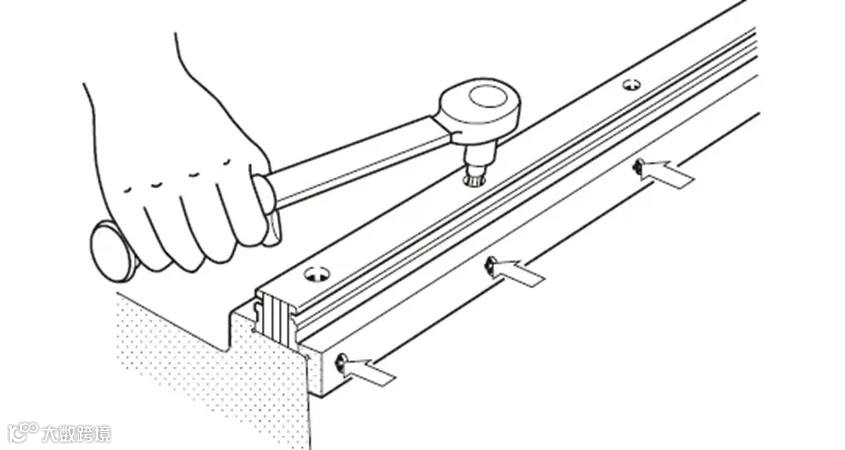

锁紧螺丝时应按标准扭矩执行，防止因振动导致松动，影响设备精度或引发故障。

综上所述，不同滑块与导轨的定位方式各有特点，适用于不同的工况需求。在实际应用中，应根据设备精度、负载、环境等因素综合评估，选择最优方案，确保自动化系统高效、稳定、精准运行。
