钢丝绳报废基准解析（依据GB/T 5972-2023）
钢丝绳作为起重机械起升、牵引等卷绕系统的关键易损部件，其安全状况直接影响设备运行安全。为确保起重机可靠运行，达到使用控制点的钢丝绳应及时更换。依据《起重机 钢丝绳 保养、维护、检验和报废》国家标准GB/T 5972-2023，钢丝绳报废基准主要包括通则、可见断丝、电磁检测、直径减小、断股与腐蚀、畸形与损伤六类。
图1 部分钢丝绳报废基准可视化图例（来源：硅铁八公司）
一、通则
- 当缺乏制造商或供货商提供的使用说明时，应按本标准执行报废判定。
- 若钢丝绳劣化速度明显加快，应查明原因并采取纠正措施；情况严重时，主管人员可决定提前报废，或缩短检查周期，调整报废标准（如减少允许断丝数）。
- 对于局部劣化且长度较短的情况，若可切除受损段且剩余长度满足使用要求，可不整体报废。

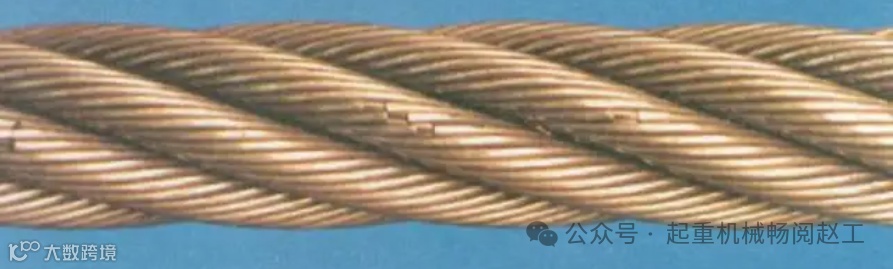

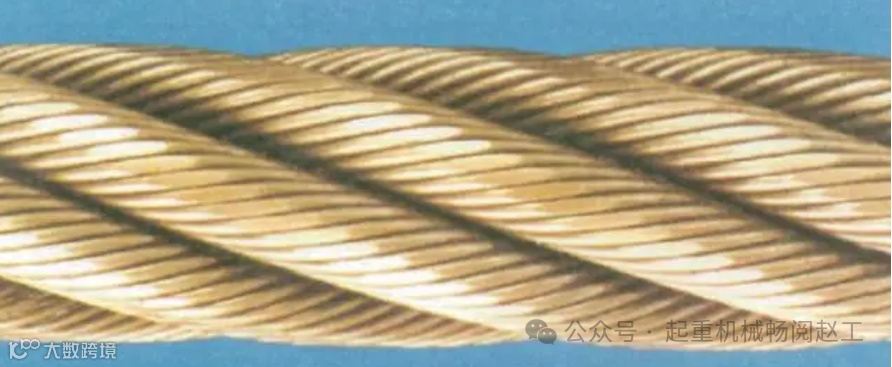

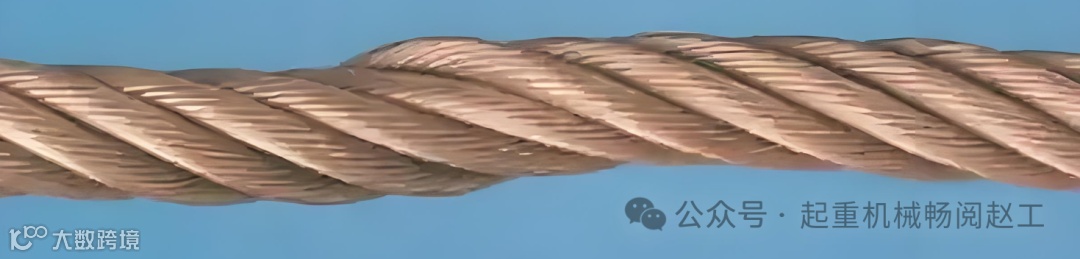

图2 外部磨损处理放大图
二、可见断丝报废基准
1. 判定方法
通过测量6d和30d长度内的可见断丝数量进行判定，具体数值见表1。

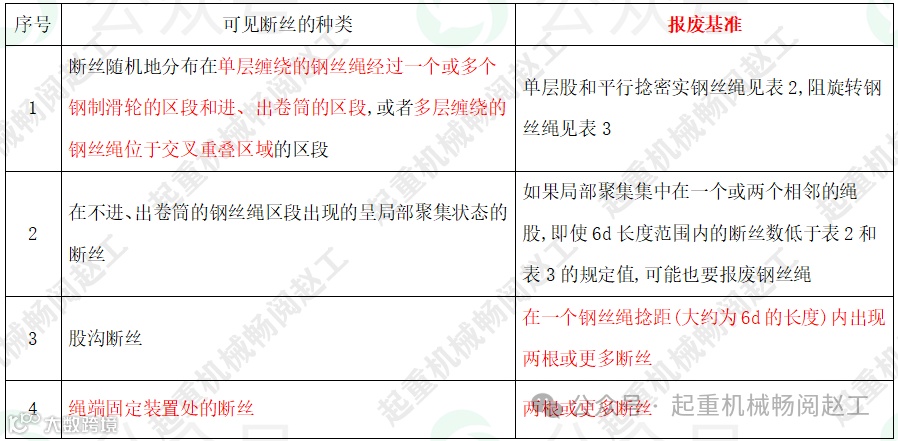

表1 可见断丝报废基准（来源：GB/T 5972-2023）
2. 非工作原因导致的断丝
因运输、储存、安装等原因造成的个别断丝，不属于使用中劣化，通常不计入报废判定。但应记录以供后续检查参考。若断丝端部外露可能造成局部损伤，应予以去除。

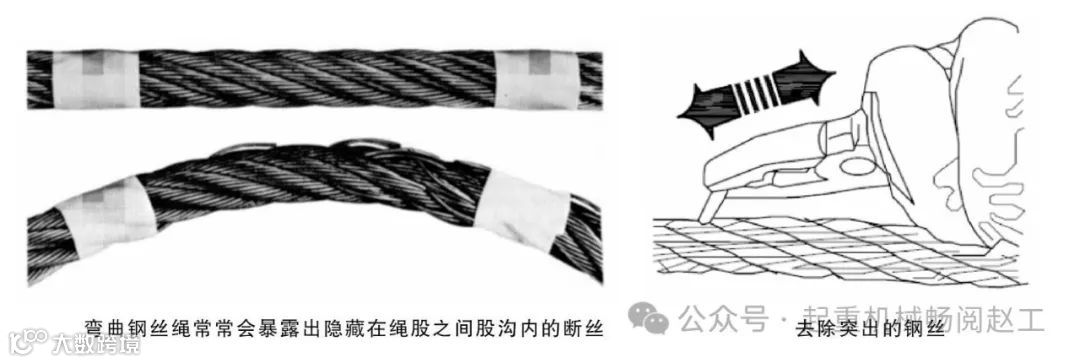

图3 弯曲钢丝绳检查隐藏断丝及去除突出钢丝方法（来源：GB/T 5972-2023）
3. 单层股和平行捻密实钢丝绳
根据钢丝绳类别编号（RCN），在表2中查找6d和30d长度范围内的断丝报废值。常用编号包括RCN.02（6×19S-IWRC）、RCN.09（6×36WS-IWRC）等。

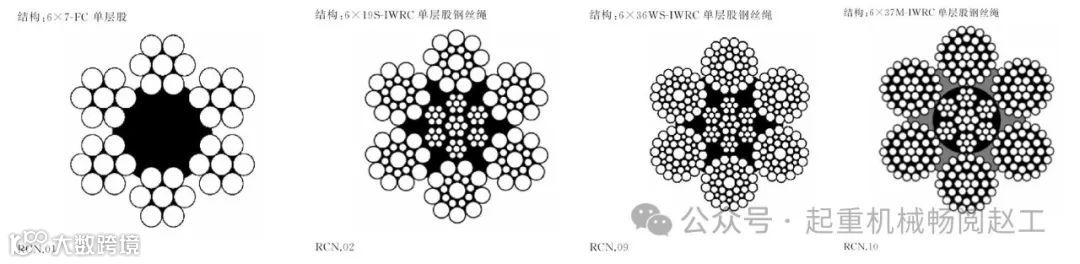

图4 部分单层股和平行捻密实钢丝绳编号图示（来源：GB/T 5972-2023）

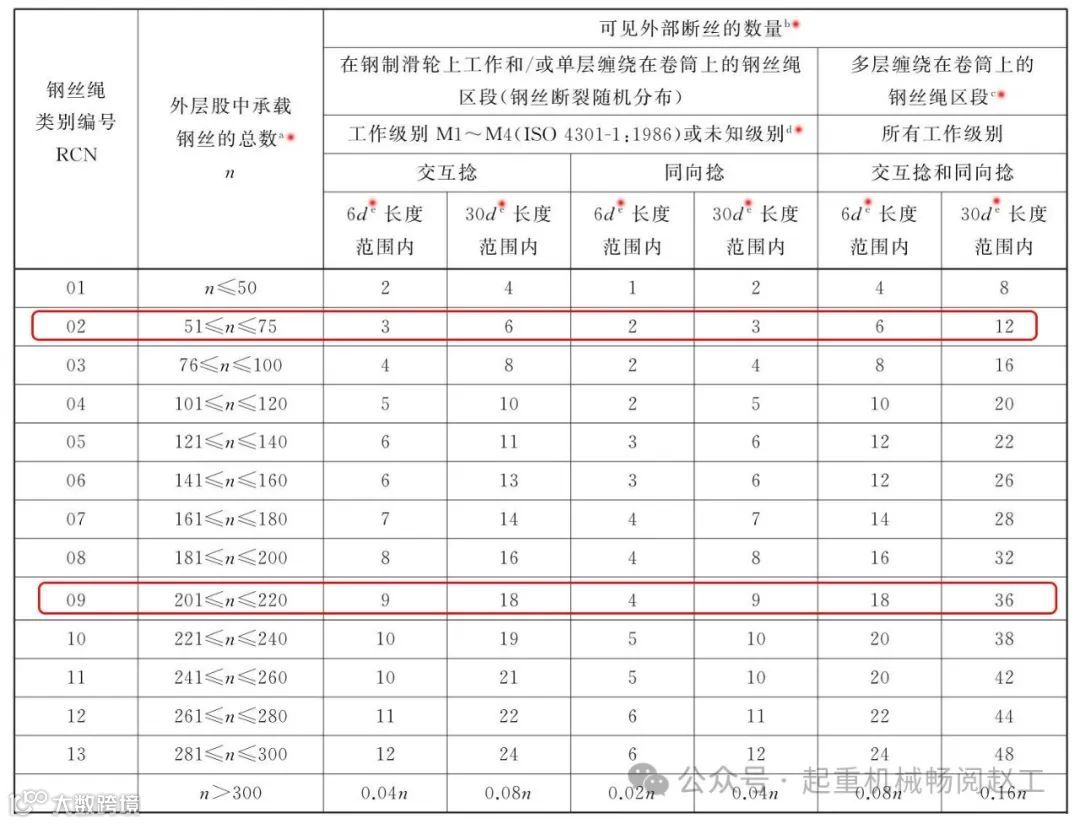

表2 单层股和平行捻密实钢丝绳最少可见断丝报废数（来源：GB/T 5972-2023）
说明：
- 填充钢丝不计入承载钢丝总数（n值）。
- 一根断丝有两个断头，按一根计数。
- 适用于交叉缠绕区域及受偏角影响的干涉区段，不适用于仅在滑轮上运行的区段。
- 机构工作级别为M5～M8时，允许断丝数可取表中数值的两倍。
- d为钢丝绳公称直径。
常见RCN编号：
- RCN.02：6×19S-IWRC
- RCN.04：6×19M-WSC、6×25F-IWRC 等
- RCN.06：8×25F-IWRC、6×K26WS-IWRC
- RCN.09：6×36WS-IWRC、8×K26WS-IWRC
- RCN.10：6×37M-IWRC
- RCN.11：6×41WS-IWRC
4. 阻旋转钢丝绳
根据RCN编号，在表3中查取6d和30d长度内的断丝报废值。

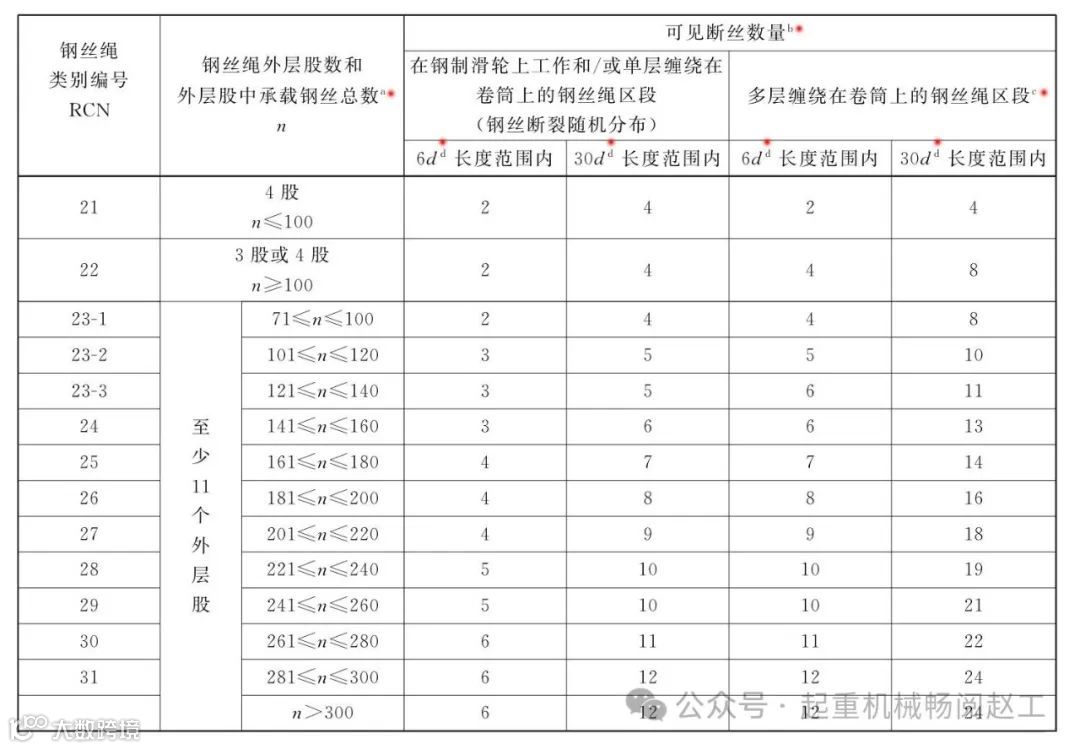

表3 阻旋转钢丝绳最少可见断丝报废数（来源：GB/T 5972-2023）
说明：
- 填充钢丝不计入n值。
- 一根断丝按一根计数（两个断头）。
- 适用于交叉重叠区段，不适用于仅在滑轮上运行的区段。
- d为公称直径。
部分RCN编号：
- RCN.21：4×29F
- RCN.22：4×K26WS、K3×40、K4×48
- RCN.23-1：18×7-WSC、19×7
- RCN.30：34(W)×K19-WSC
三、钢丝绳电磁检测（MRT）报废基准
- 主管人员应掌握钢丝绳结构参数，包括钢丝直径与数量，或最大钢丝直径与金属横截面积，用于判断局部损伤（LF）。
- 为评估金属横截面损失（LMA），至少需获知钢丝绳金属横截面积。
- 上述信息宜由制造商或供应商提供。
- MRT检测报废基准见表4（LF）和表5（LMA）。
- 若MRT发现的断丝可在目视检查中确认为外部断丝，可采用表2或表3替代表4进行判定。

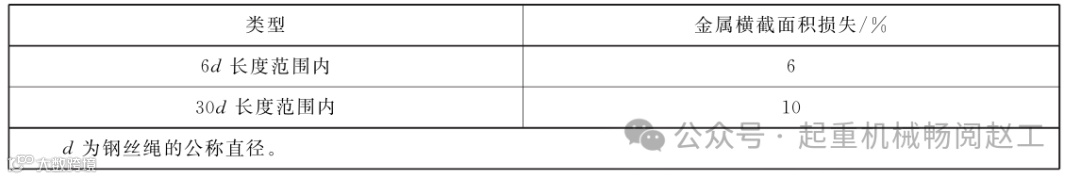

表4 LF-MRT最大允许金属横截面积损失（来源：GB/T 5972-2023）

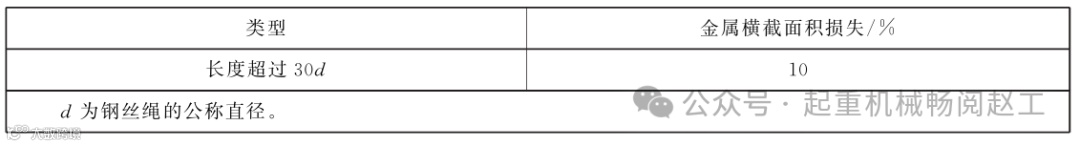

表5 LMA-MRT最大允许金属横截面积损失（来源：GB/T 5972-2023）
四、钢丝绳直径减小报废基准
1. 均匀减小
在单层缠绕卷筒或钢制滑轮上的钢丝绳，其直径均匀减小的报废值见表6粗体数据。

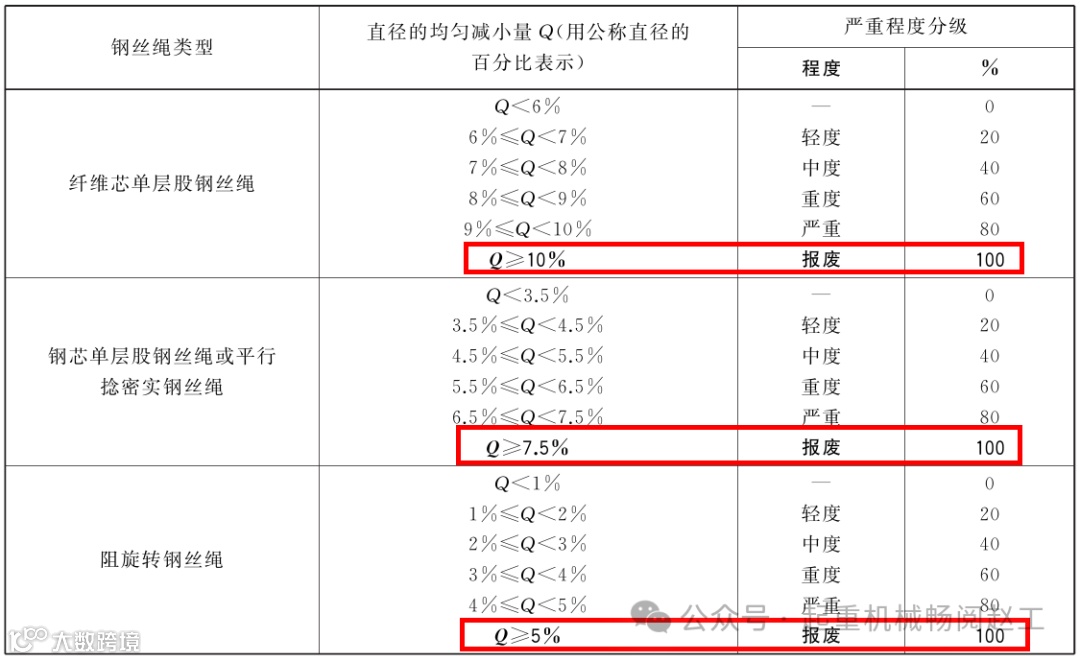

表6 直径均匀减小报废基准（来源：GB/T 5972-2023）
2. 计算方法
直径减小百分比计算公式：
Q = [(dref - dm) / d] × 100%
- dref：参考直径（新绳未弯曲段实测值）
- dm：实测直径（垂直方向平均值）
- d：公称直径
3. 局部减小
若出现明显局部直径减小（如绳芯或中心区损伤所致），应立即报废。

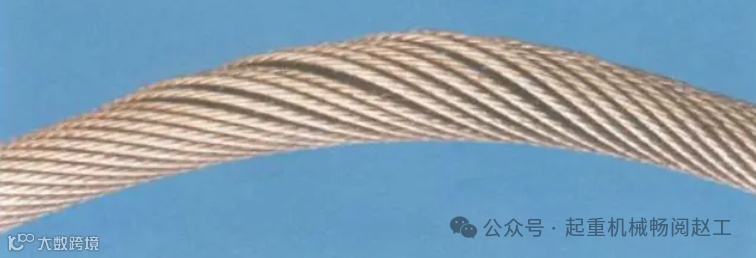

图5 钢丝绳直径局部减小（绳股凹陷）
五、断股与腐蚀报废基准
1. 断股
发生整股断裂时，钢丝绳应立即报废。

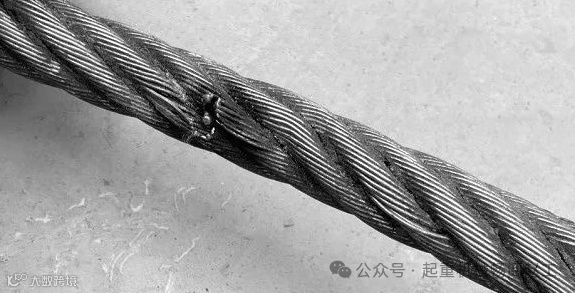

图6 股顶断丝
2. 腐蚀
腐蚀报废基准及严重程度分级见表7。

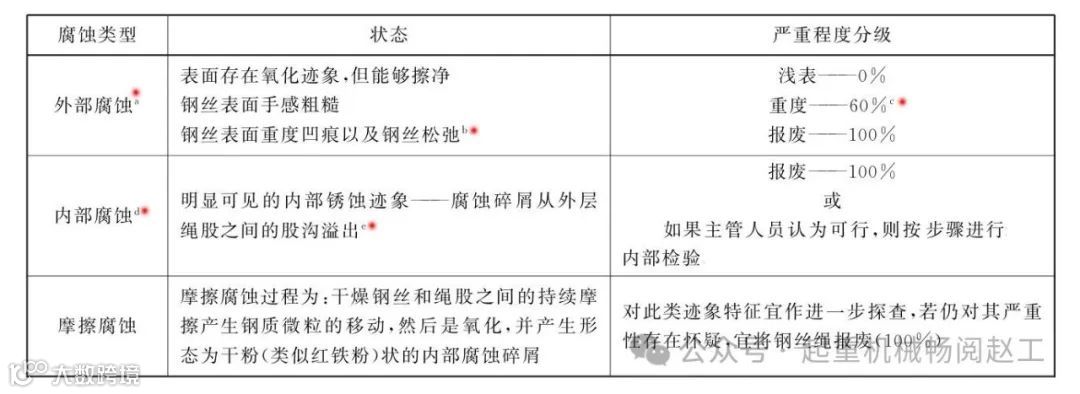

表7 腐蚀报废基准与严重程度分级（来源：GB/T 5972-2023）
说明：
- 外部腐蚀分级：
- 浅表氧化，可擦净：0%
- 表面粗糙，普通氧化：20%
- 严重氧化：60%
- 严重凹坑、钢丝松弛、间隙明显：立即报废
- 中间状态应综合评估其影响程度。
- 镀锌钢丝腐蚀手感粗糙但实际影响较轻时，可酌情降低一级评估。
- 内部腐蚀难以直接检测，若有怀疑，宜报废。
- 内部腐蚀可能导致直径增大。
- 评估前应清洁表面，但不得使用溶剂清洗。
- 需区分钢丝本身腐蚀与外来颗粒附着造成的表面变色。

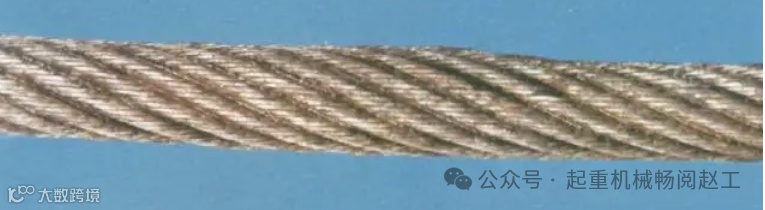

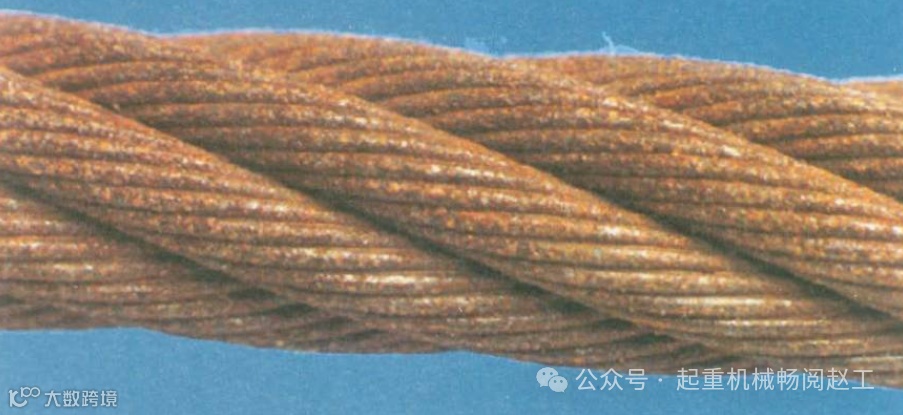

图7 外部腐蚀放大图

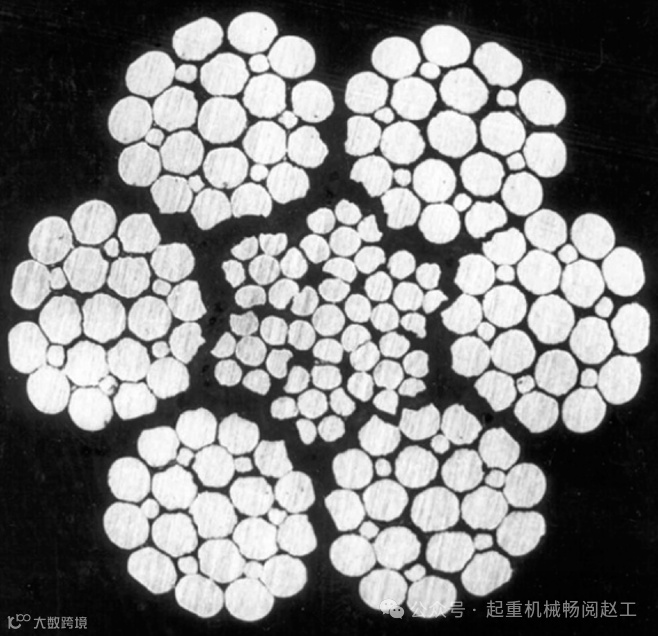

图8 内部腐蚀图（来源：GB/T 5972-2023）
六、畸形和损伤报废基准
1. 通则
- 钢丝绳出现可见形状畸变即为畸形，常导致局部应力分布不均。
- 常见类型包括波浪形、笼状畸形、绳股突出、扭结等，详见下文。
- 一旦钢丝绳状态存在安全隐患，应立即报废。

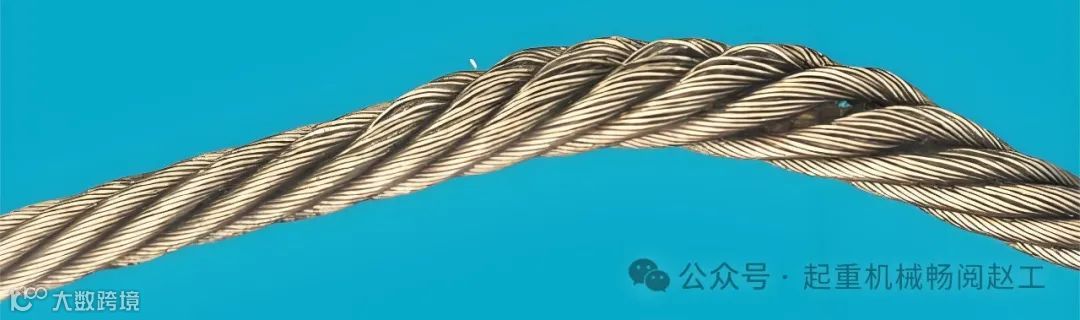

2. 波浪形
符合以下任一条件应报废（见图9）：
- 未绕过滑轮或卷筒的直线段，直尺与螺旋面间隙 g ≥ 1/3×d
- 已绕过滑轮或卷筒的区段，间隙 g ≥ 1/10×d

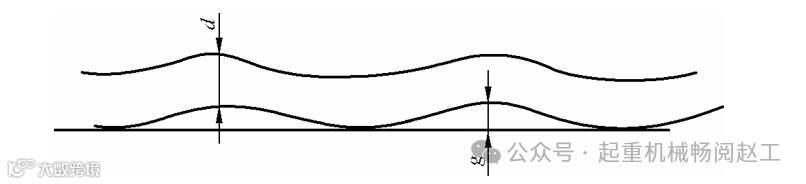

图9 波浪形钢丝绳（来源：GB/T 5972-2023）
d—公称直径；g—间隙
3. 笼状畸形

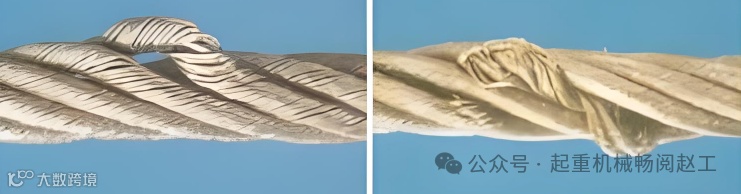

出现篮形或笼状变形应立即报废（见图10），或切除受影响区段（确保剩余长度可用）。
图10 笼状畸形
4. 绳芯或绳股突出
发生绳芯或绳股突出应立即报废（见图11），或切除受损段（确保剩余可用）。
图11 绳股或绳芯突出
5. 钢丝环状突出

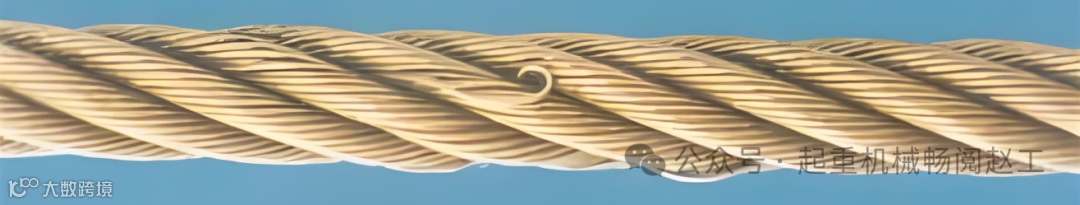

成组出现在滑轮接触面背面的钢丝突出应立即报废（见图12）。单根外露钢丝若不影响运行，可不作为报废依据。
图12 钢丝绳突出
6. 绳径局部增大
钢芯绳直径增大≥5%，纤维芯绳≥10%，应查明原因并考虑报废（见图13）。直径增大可能导致外层股受力不均。

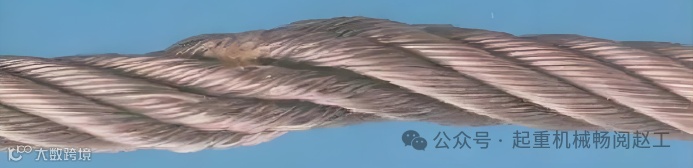

图13 绳芯扭曲引起直径局部增大
7. 局部扁平
- 扁平段经过滑轮易加速劣化，应根据压扁程度判断是否报废。
- 扁平区更易腐蚀，尤其是湿气侵入时，应增加检查频率，否则建议报废。
- 多层缠绕引起的局部扁平，若断丝数未超限（参照表3、表4），可不报废。
图14 局部扁平（弯曲型）
8. 扭结
发生扭结应立即报废（见图15、图16）。扭结会导致捻距不均、过度磨损，显著降低强度。

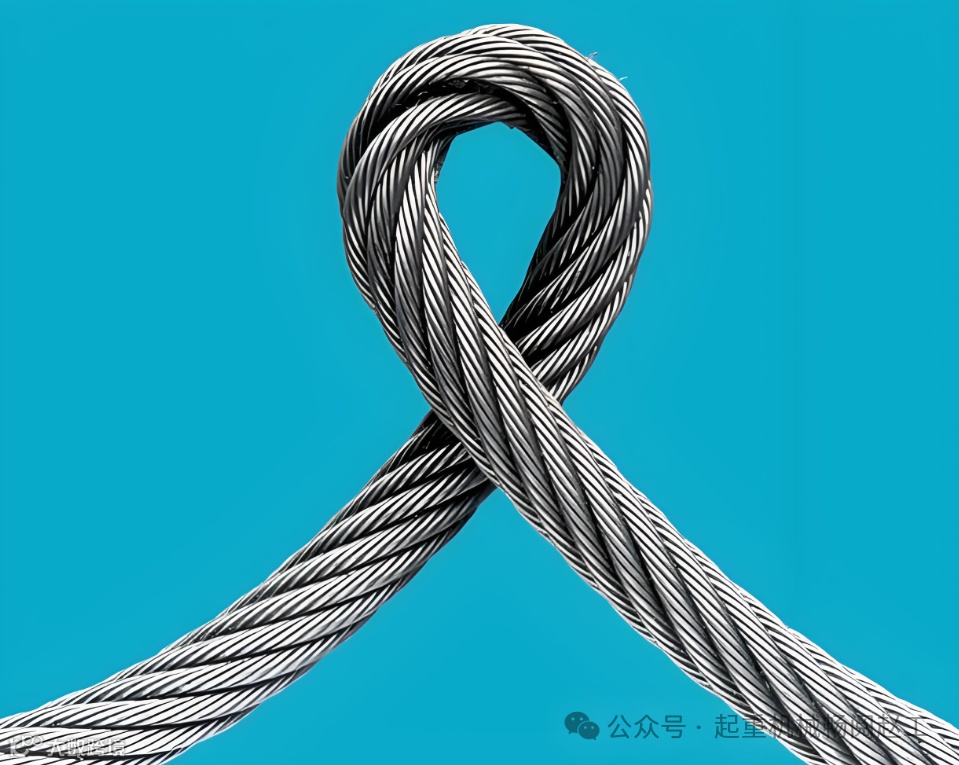

图15 扭结（逆向）
图16 扭结
9. 折弯
- 严重折弯段通过滑轮会迅速劣化并产生断丝，应立即报废。
- 折弯为外部因素引起的角度变形。
- 若折弯底部出现折痕，无论是否经过滑轮，均视为严重折弯，应报废。

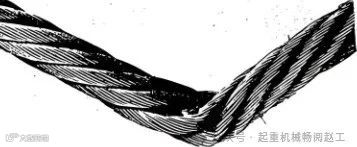

图17 严重折弯之一
10. 热和电弧损伤
- 钢丝绳受热后颜色变化或润滑脂异常消失，应立即报废。
- 若两根及以上钢丝局部受电弧影响（如焊接接地不当），应报废。损伤常发生在电流进出点。
图18 热和电弧引起的损伤
