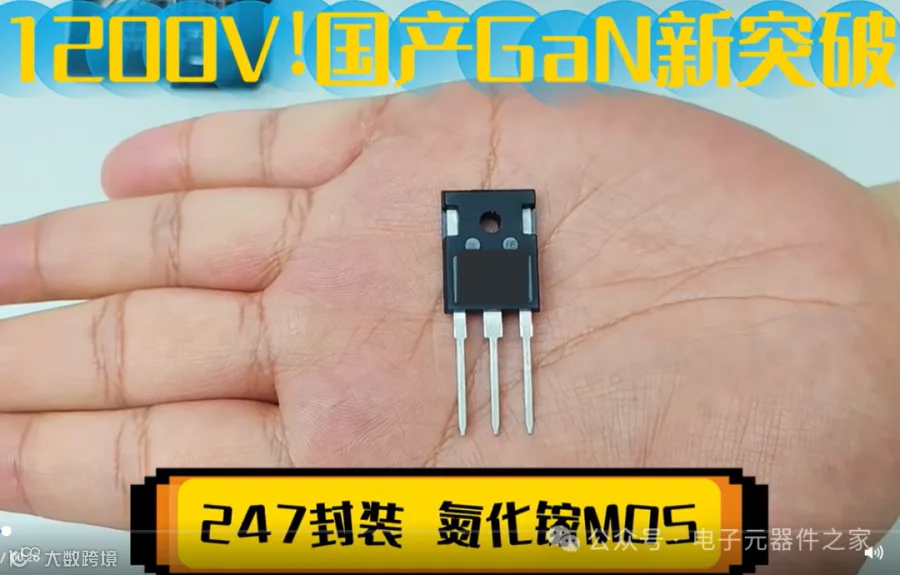

氮化镓MOSFET（Metal Oxide Semiconductor Field Effect Transistor）是一种新型功率半导体器件，具备高耐压、低导通电阻和小寄生参数等优势，在高频、高速开关应用中表现突出。
基本结构与工作原理
氮化镓MOSFET采用氮化镓作为栅极材料，AlGaN/GaN构成栅极隔离层与沟道层。该结构赋予其更高的临界电场强度和更宽的禁带宽度，显著提升耐压能力与功率处理性能。
其工作原理基于栅极电压控制沟道电子浓度：当栅压高于阈值时，沟道导通；低于阈值时，沟道关闭，实现高效开关控制。
主要特性
低导通电阻：得益于氮化镓材料的高电子迁移率和低电阻率，有效降低导通损耗。
快速开关速度：载流子迁移速度快，支持更高频率操作，提升电力转换效率。
高耐压能力：材料击穿场强高，可承受较大阻断电压。
小寄生参数：寄生电感与电容较小，适合高频电路设计。
应用领域
凭借优异性能，氮化镓MOSFET广泛应用于多个高要求场景：
- PFC电路：提升功率因数校正效率。
- 高频开关电源：适用于小型化、高效率电源系统。
- 电动车充电器：降低损耗，加快充电速度。
- 太阳能逆变器：高温环境下稳定性好，提高发电效率。
- 数据中心电源：助力高效供电，降低整体能耗。

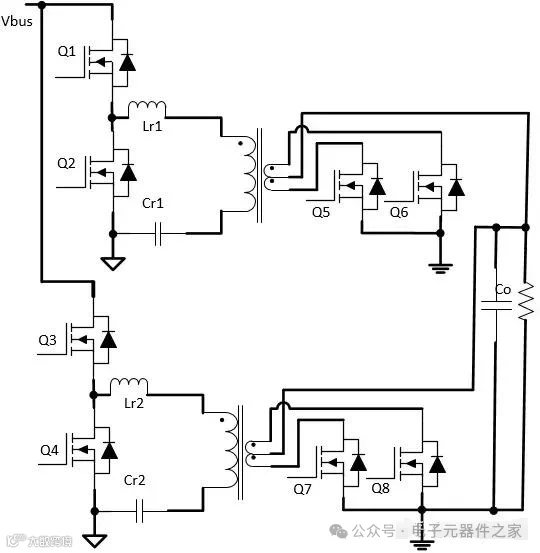

两相交错并联LLC电路示意图
与碳化硅MOSFET的比较
作为第三代半导体代表，两者各有优势：
开关速度：氮化镓MOSFET更快，更适合高频应用；碳化硅略逊一筹。
耐压能力：碳化硅击穿场强更高，适用于超高压场景；氮化镓相对较低。
可靠性：碳化硅在高温高压下稳定性更优；氮化镓存在界面特性与结构脆弱性问题。
成本：当前氮化镓制造工艺复杂，材料成本高；碳化硅更具成本优势，且持续下降。
发展趋势与挑战
尽管前景广阔，氮化镓MOSFET仍面临以下挑战：
制造成本：需优化工艺流程，降低材料与生产成本。
可靠性问题：需改进封装技术与制造工艺以提升长期稳定性。
应用限制：耐压能力制约其在超高功率领域的拓展，未来需通过新材料与结构创新突破瓶颈。
总体来看，氮化镓MOSFET具备显著技术优势，尤其在高频高效场景中潜力巨大。随着技术进步，有望在更多领域实现规模化应用。
