比亚迪海鸥 2023+（下吸）安装说明

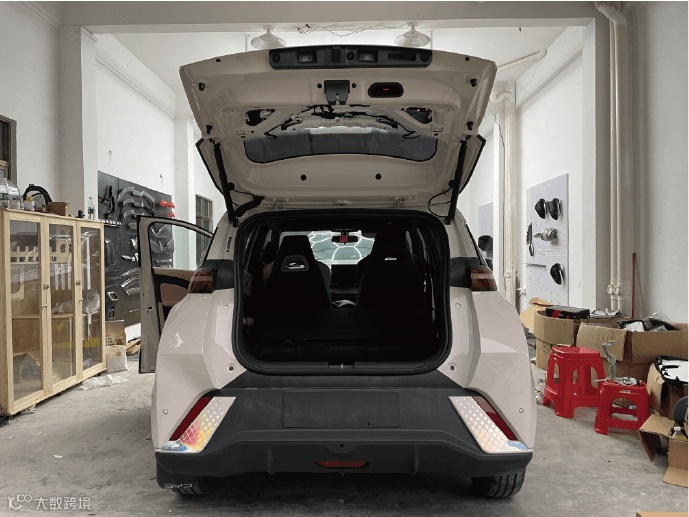

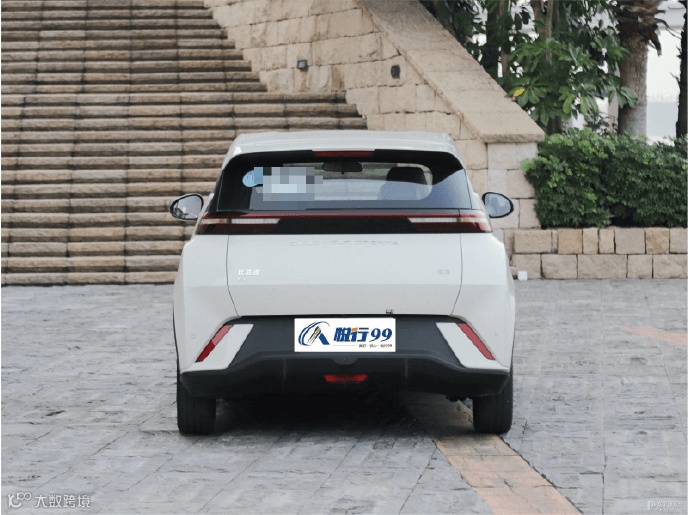

1.原车尾门效果图

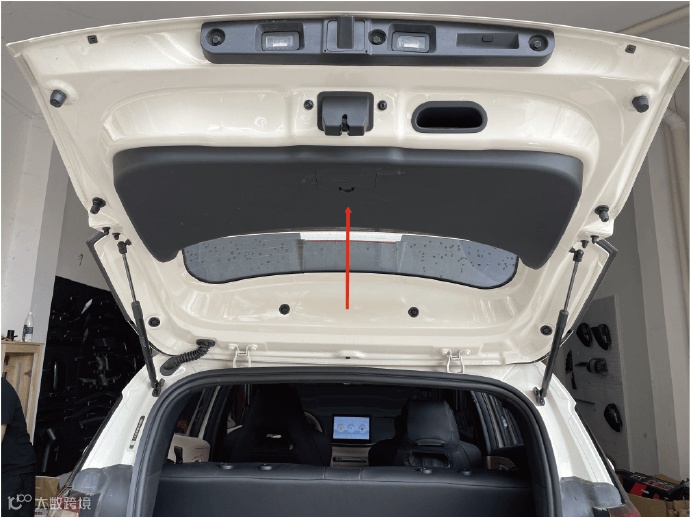

2.将下图箭头所示尾门饰板拆下

3.拆下尾门饰板，如图

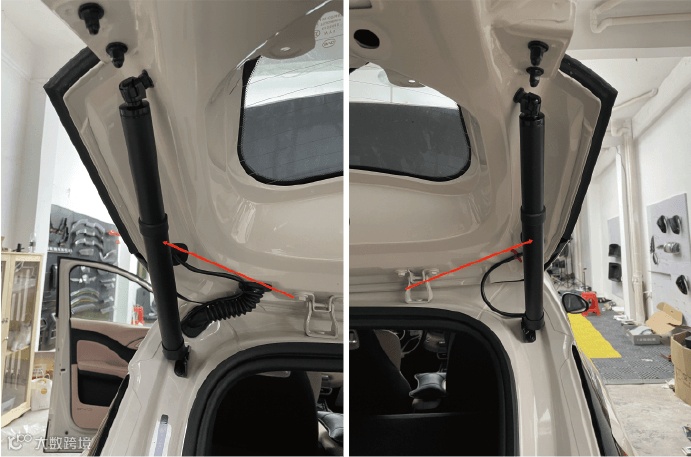

4.拆下原车左右撑杆

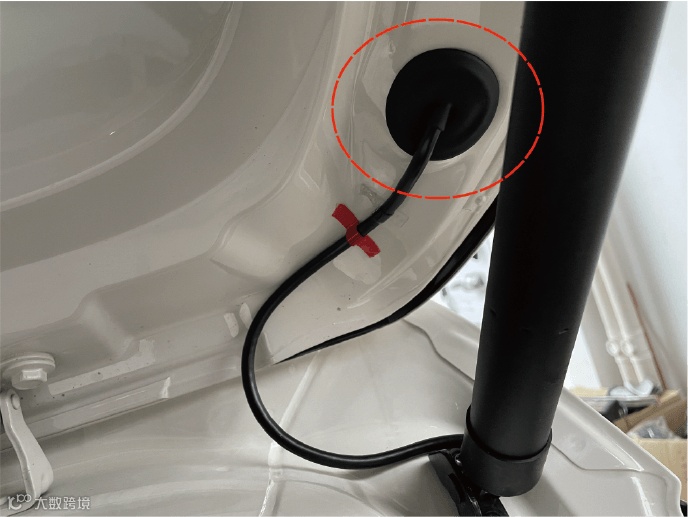

5.装上我司撑杆撑，杆线朝车身方向。注意检查撑杆卡簧是否卡到位。如图

6.取原车堵头走撑杆线，左右一样

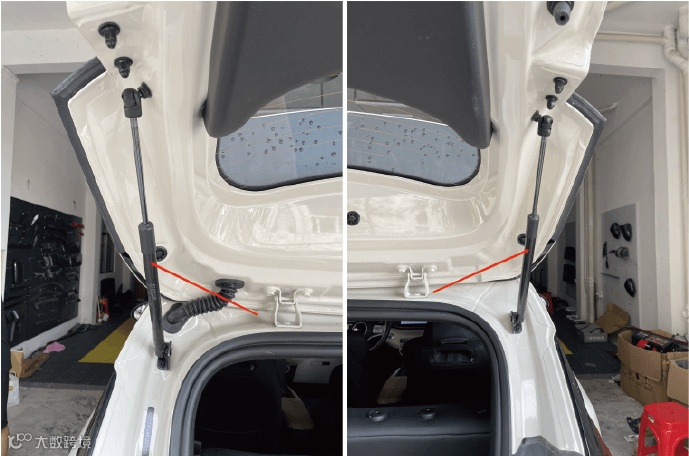

7.撑杆走线示意图

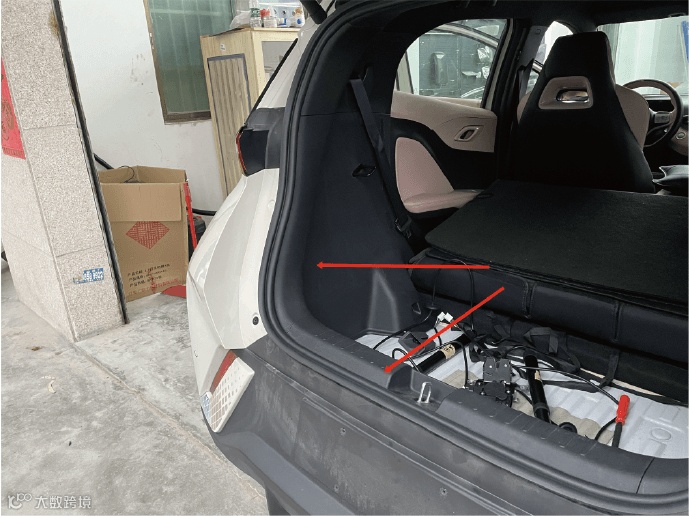

8.将下图箭头所示后备箱饰板拆下

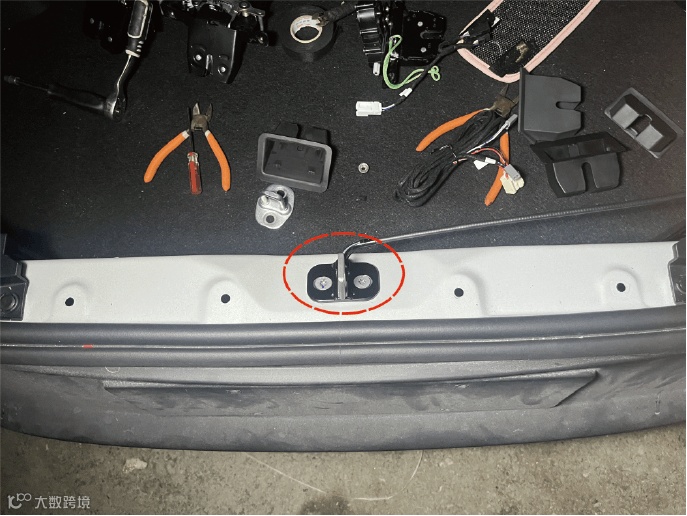

9.将原车锁扣拆下，装上我司下吸锁

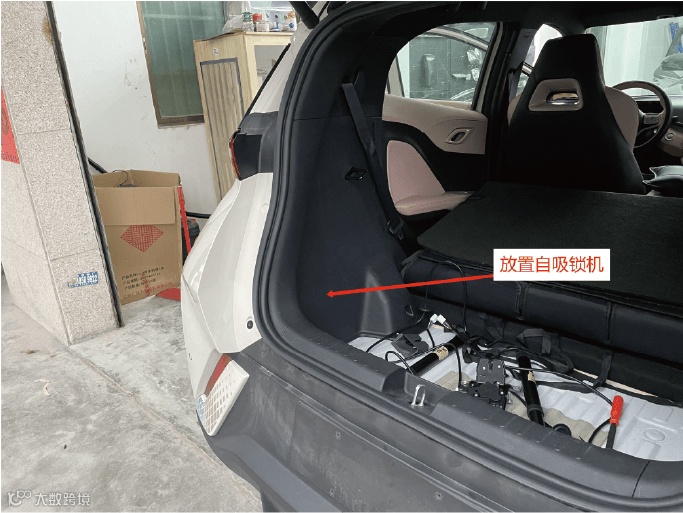

10.将自吸锁机放置在后备箱左侧饰板内

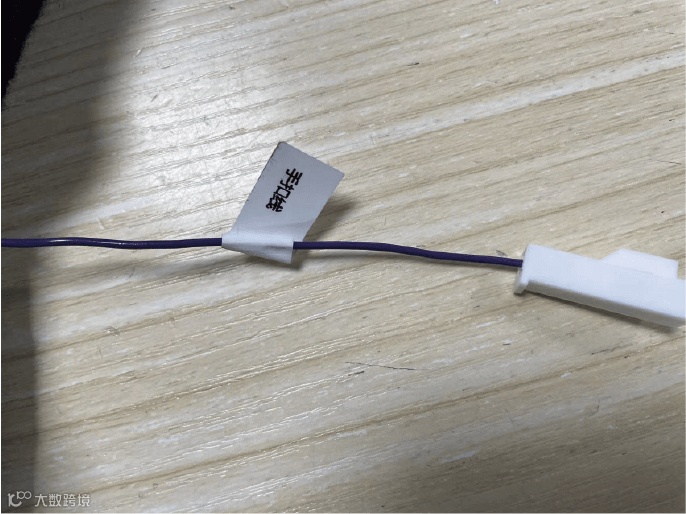

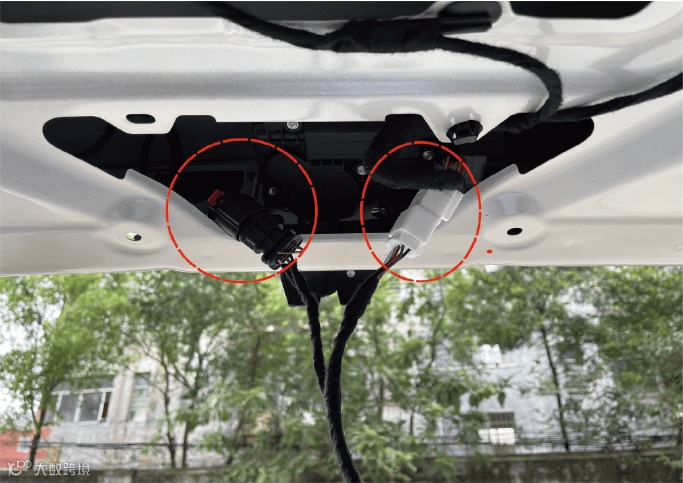

11.锁块转接插头

将原车锁块插头拔下与配货转接插头对插

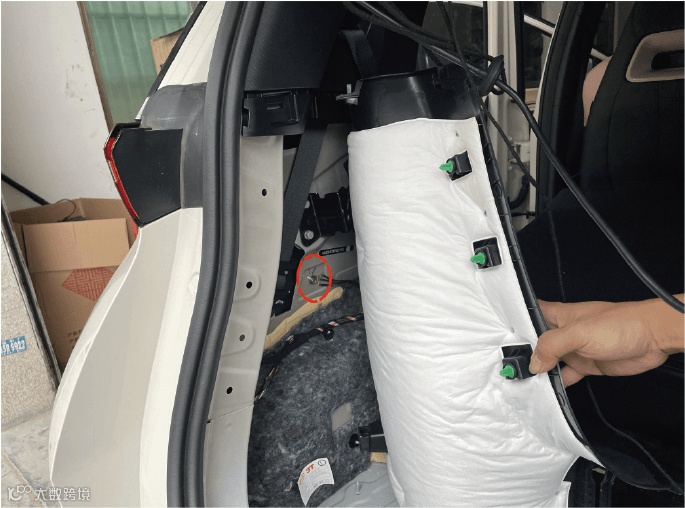

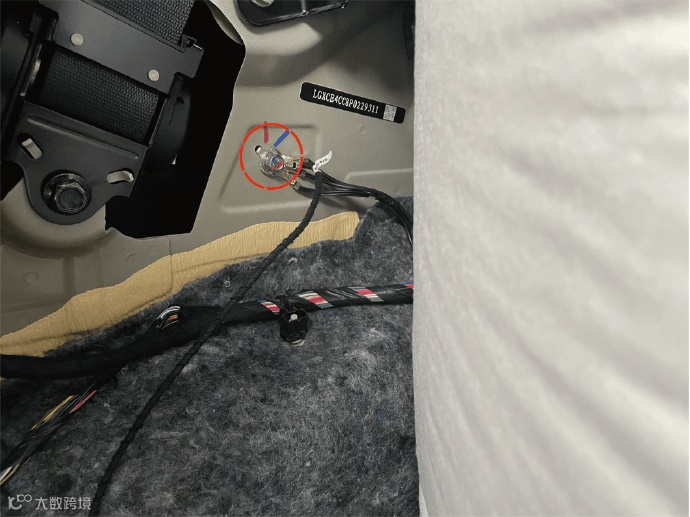

12.地线位置位于后备箱左侧饰板内

13.如图接上我司地线

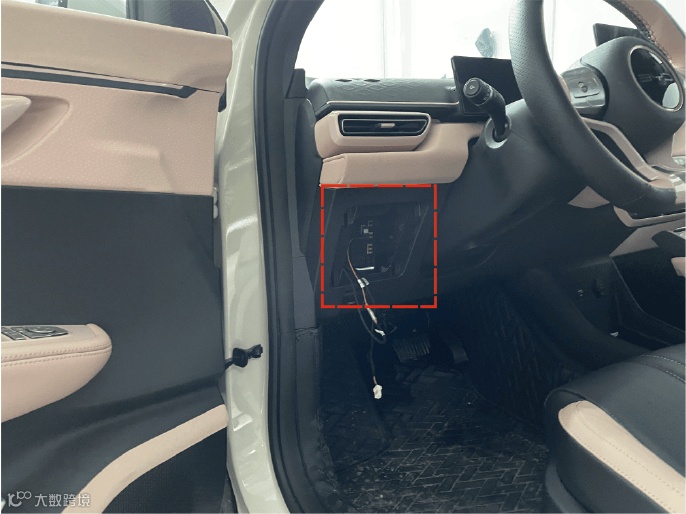

14.拆下主驾中控台饰板找到保险盒

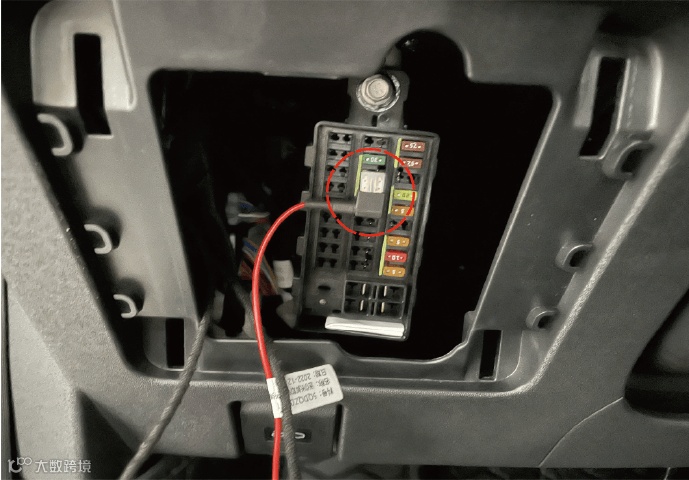

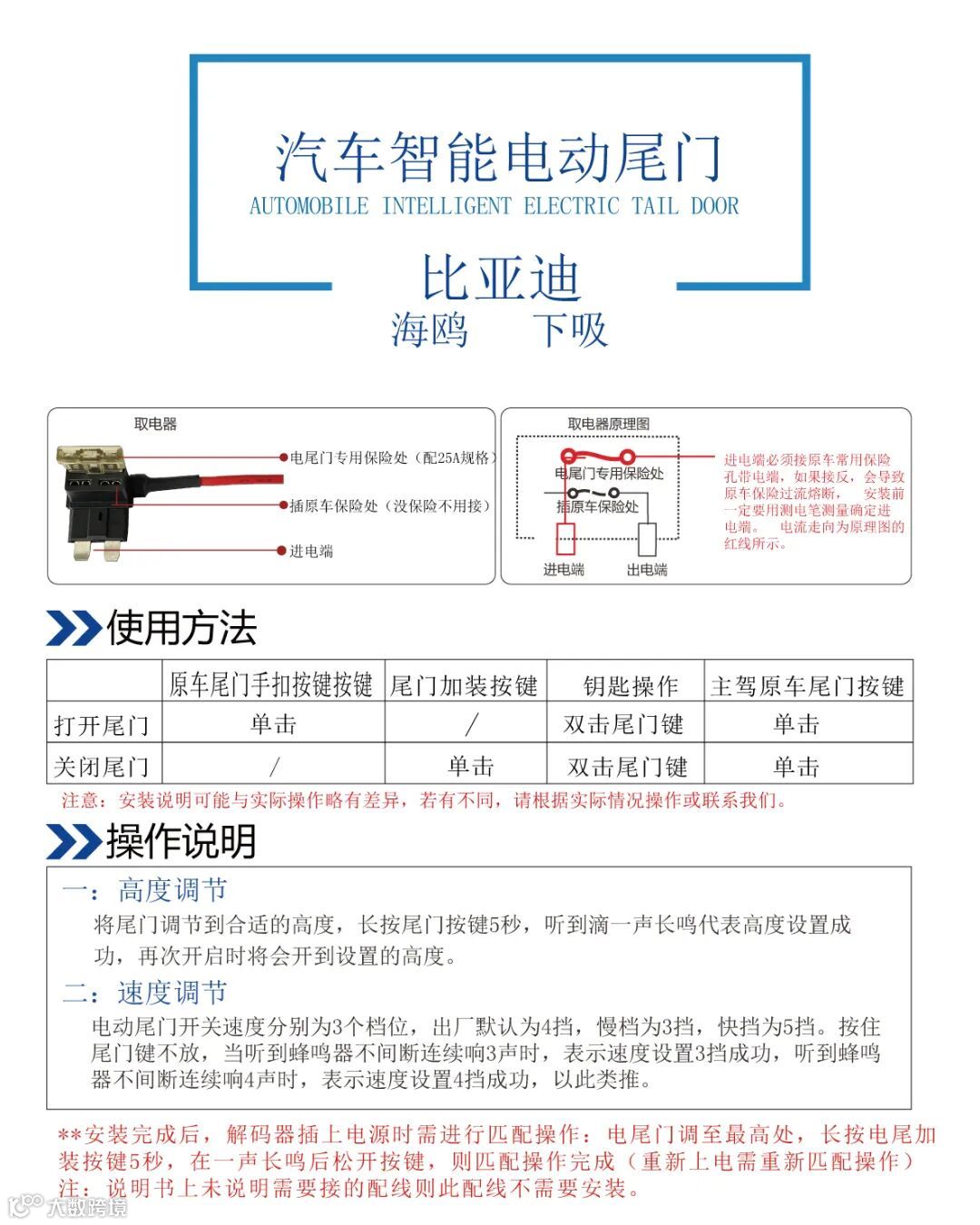

15.将取电器插在保险盒12V常电位置上，取电器线朝左，如拔下原车保险务必将原车保险插到我司取电器上，如图

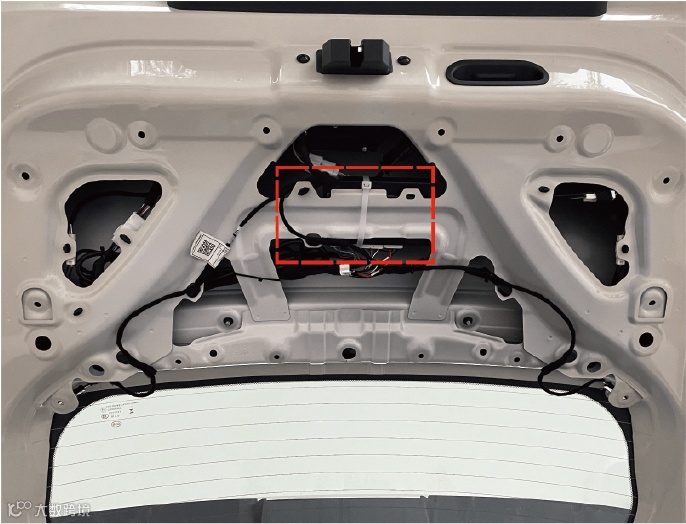

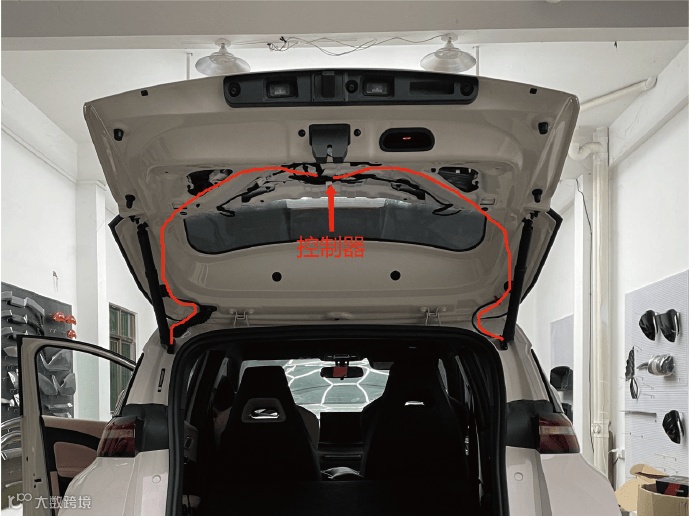

16.将控制器固定在尾门门板上（见下图位置）

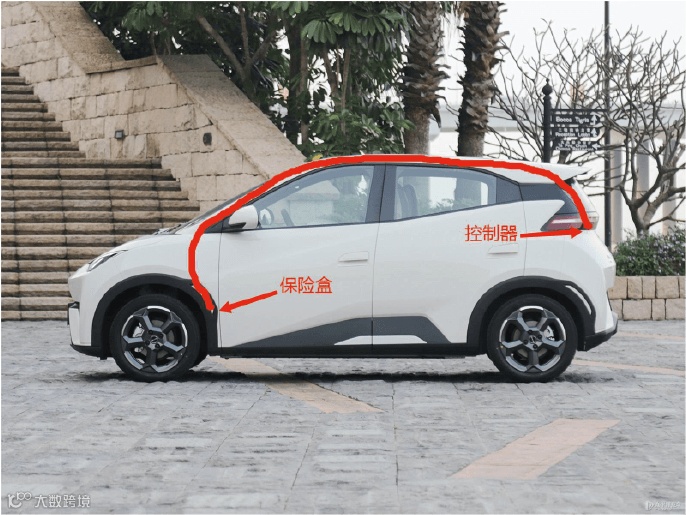

17.走线示意图

18.走线示意图

蓝色为撑杆线/红色为电源线

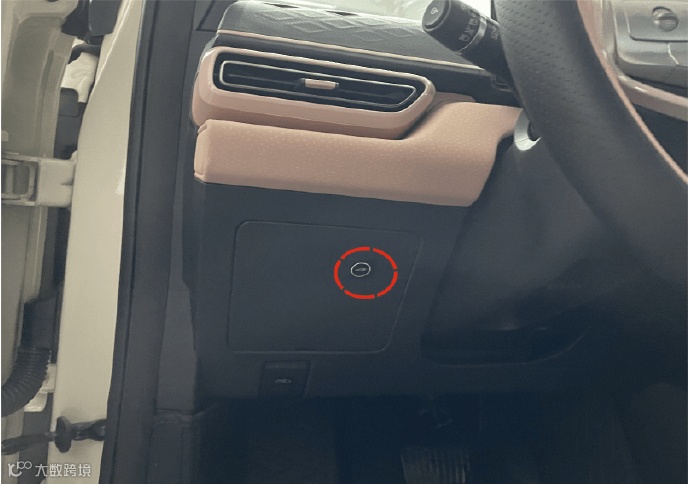

19.安装前按键

如图在主驾驶中控台饰板上打孔20安装前按键

20.安装后按键

如图在尾门拉手上打孔20安装后按键
