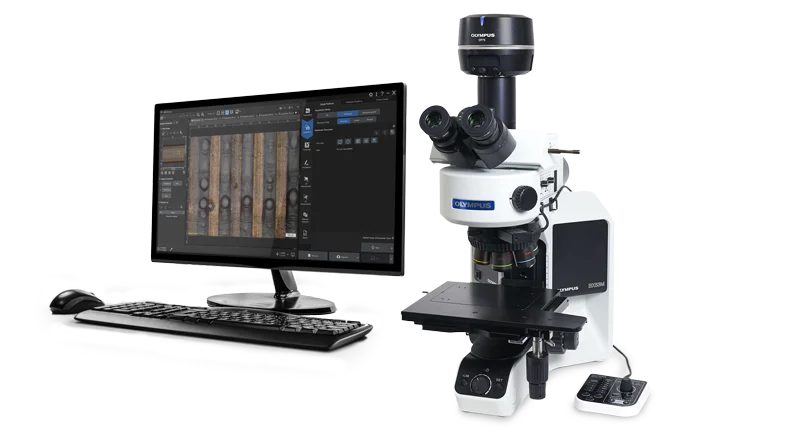

随着半导体技术节点不断缩小，芯片结构的检测难度日益增加。奥林巴斯金相显微镜在20倍、50倍等高倍率下展现的边缘锐利度和图像一致性，使其成为芯片质量控制的可靠保障。
01 高倍成像，锐利清晰
在半导体领域，20倍与50倍物镜是观察芯片表面状况的核心倍率范围。这些关键倍率下的成像质量，直接决定了能否精准识别芯片表面缺陷。
奥林巴斯金相显微镜搭载先进光学系统，最小化光学畸变，这使得它在20倍和50倍等高倍物镜下，能够呈现异常锐利的图像边缘，清晰再现芯片线路的细节。

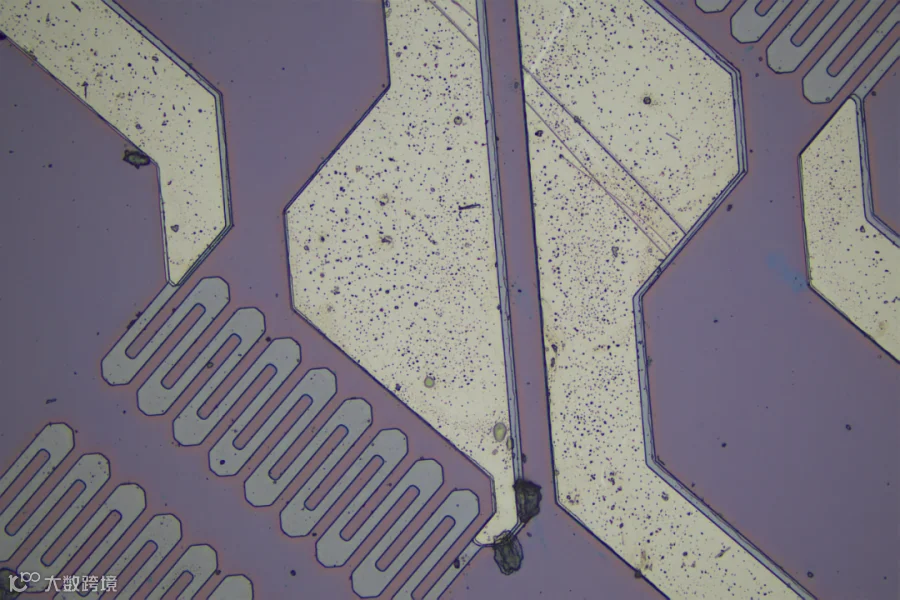

20X、50X（点击可查看高清大图）
02 核心技术优势
奥林巴斯金相显微镜在半导体检测领域的卓越表现，源于其多项核心技术优势。

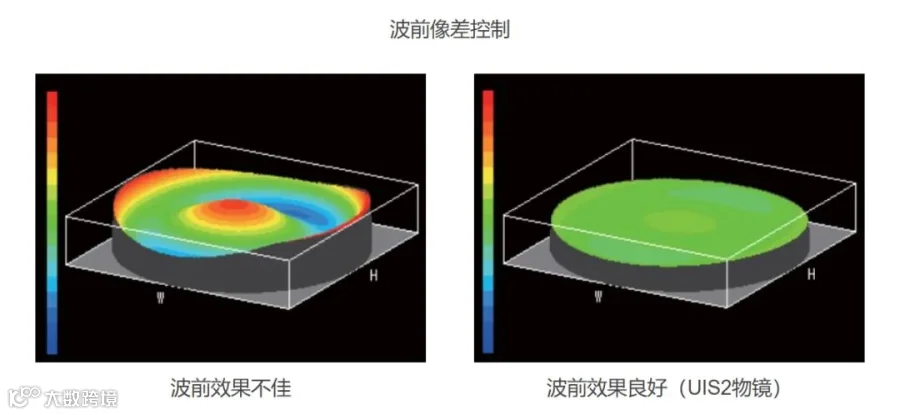

UIS2光学系统是奥林巴斯显微镜的核心，它使用无限远校正光学系统，这一系统为数码显微成像系统提供了高质量图像。
在观察方式上，除了支持明视场、暗视场、微分干涉、简易偏振光等多种观察方法，奥林巴斯金相显微镜还有MIX观察，尤其有利于突出缺陷以及区分凸起表面和凹陷。
03 精准检测价值
在半导体芯片制造过程中，检测环节的精准直接关系到最终产品的性能与可靠性。

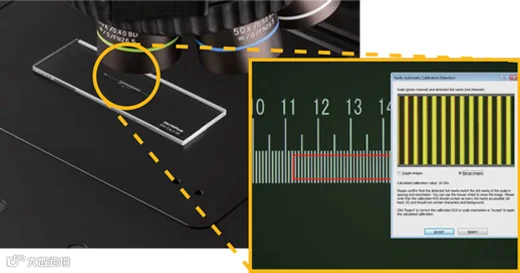

奥林巴斯金相显微镜支持自动校准，这样就大幅减少了因不同人员操作所产生的差异，保持了稳定的准确性，提高了定期验证的可靠性。
正值双十一，选择苏州汇光科技，产品稳定、服务到位，值得信赖！如果您想要进一步了解这款显微镜设备，欢迎联系我们，支持全国免费送样、试样，并提供整体解决方案~
