UPS电源按照备用时间要求
分为标机（内置电池）和长效机（外接电池）款
UPS电源长延时机，又叫长效机，
需要按照延时需求配置电池组及电池柜
今天就分享一下我们海迪尔UPS不间断电源的电池接线图
给大家做参考
UPS电源外接电池，
一定要先确认好UPS电源主机外接电池的电压、类型要求，
比如外接36VDC的UPS电源主机，
如果接入12VDC电池，
UPS电源主机就识别不到接入的电池组，
如果接入96VDC电池组，
UPS电源主机很有可能会被损坏，
所以一定要确定好外接电池的电压要求，
还有还有，
现在UPS电源主机外接电池还需要确定下电池类型，
因为锂电池特性与铅酸电池特性不同，
新旧电池电压与内阻等已经出现差异，
所以要区别开，
不能混用乱用，
好，话不多说，
进入正题，

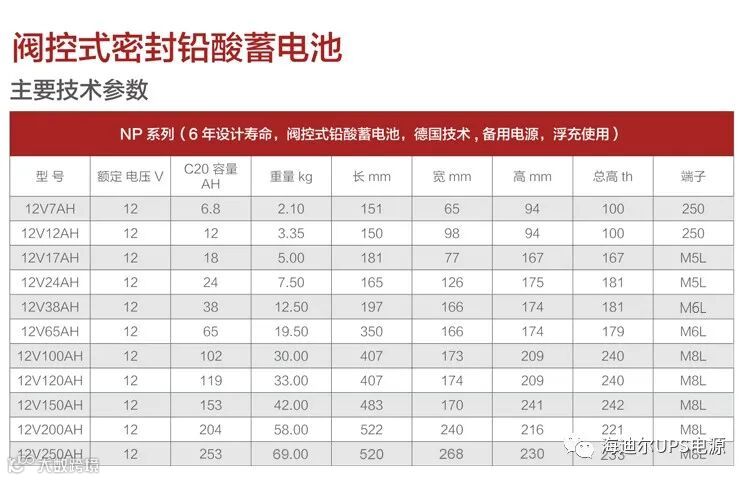

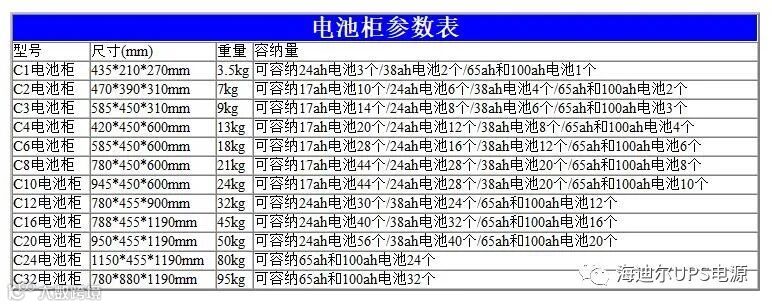

海迪尔UPS不间断电源主机搭配的电池及电池柜尺寸规格如下
以上可以作为参考
下面就是干货
电池接线图了
根据UPS电源主机要求的电池组电压
分了12V、24V、36V、72V、96V、192V、384V等
一定要懂电的技术或者工程处理接线
然后接好电池组后
用万用表测量好电池组电压
在正确接入主机使用
单个 一节 12VDC电池组接线 一层 C1电池柜
UPS电源主机型号举例：海迪尔MT1000S-12

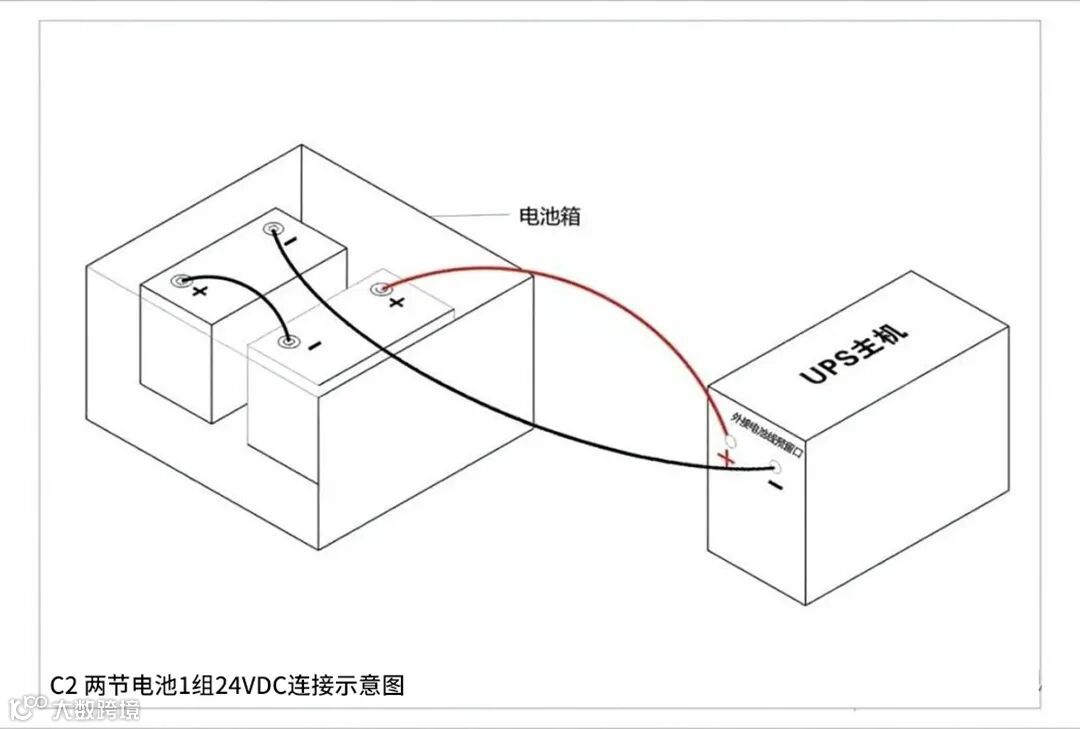

一组 两节 24VDC电池组接线 一层 C2电池柜
UPS电源主机型号举例：海迪尔C1KS-24

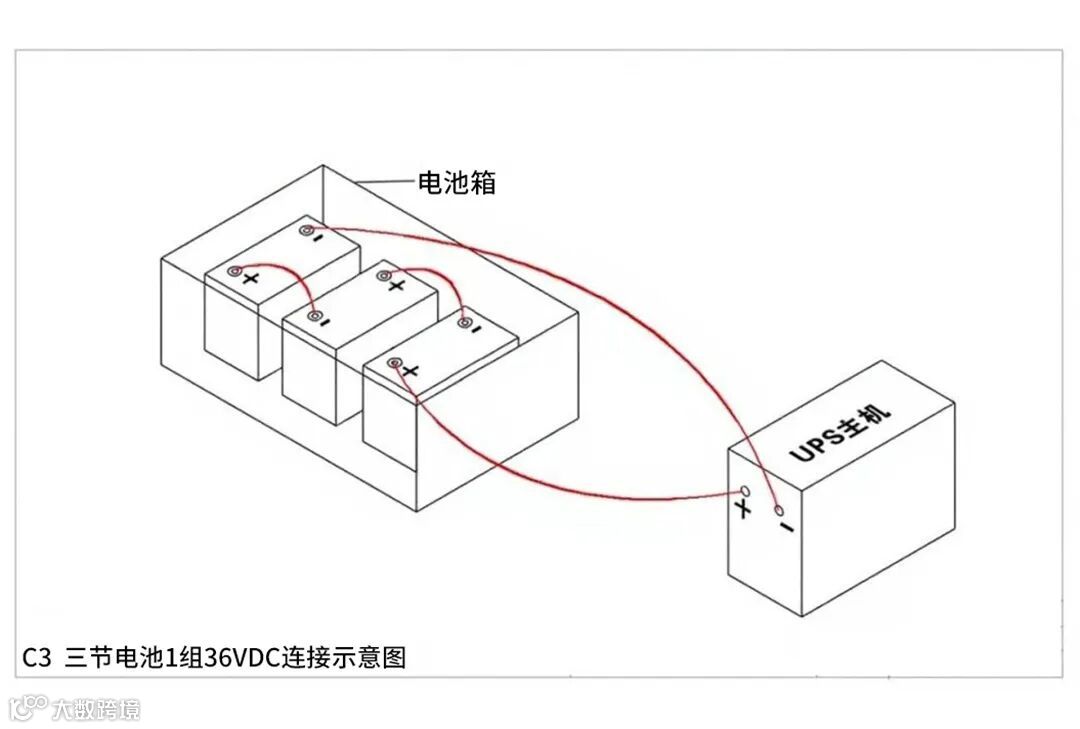

一组 三节 36VDC电池组接线 一层 C3电池柜↓
UPS电源主机型号举例：海迪尔C1KS-36

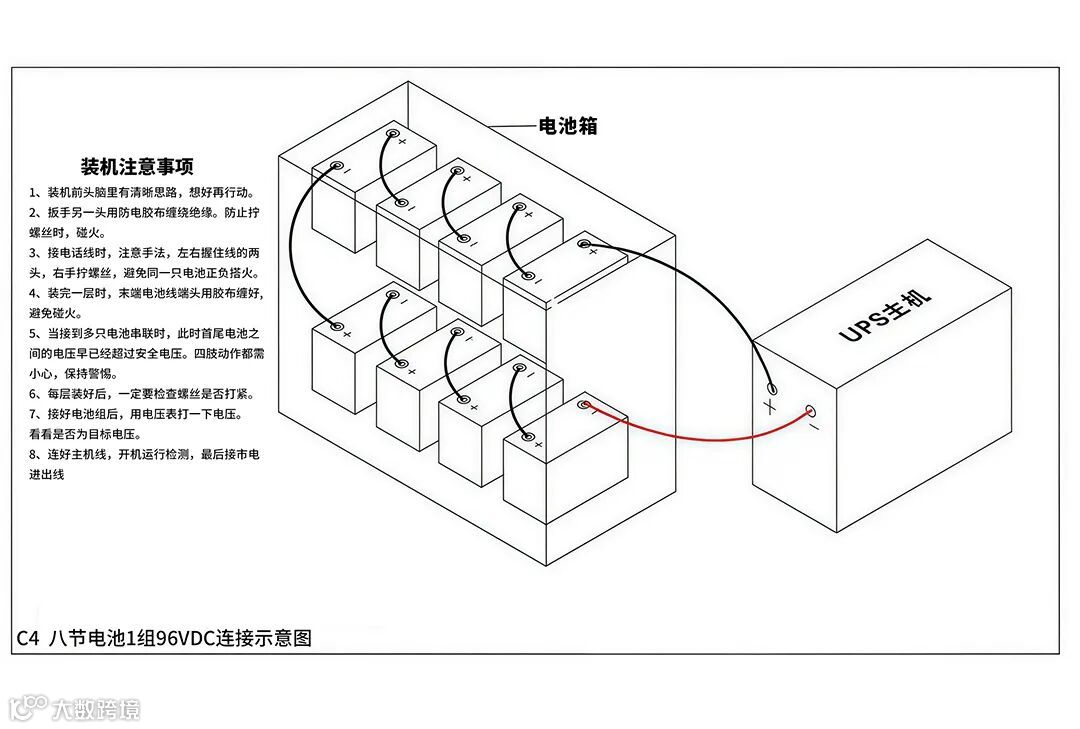

一组 8节 96VDC电池组接线 两层 C4电池柜
UPS电源主机型号举例：海迪尔C3KS-96
一组 六节 72VDC电池组接线 两层 C6电池柜
UPS电源主机型号举例：海迪尔C2KS-72

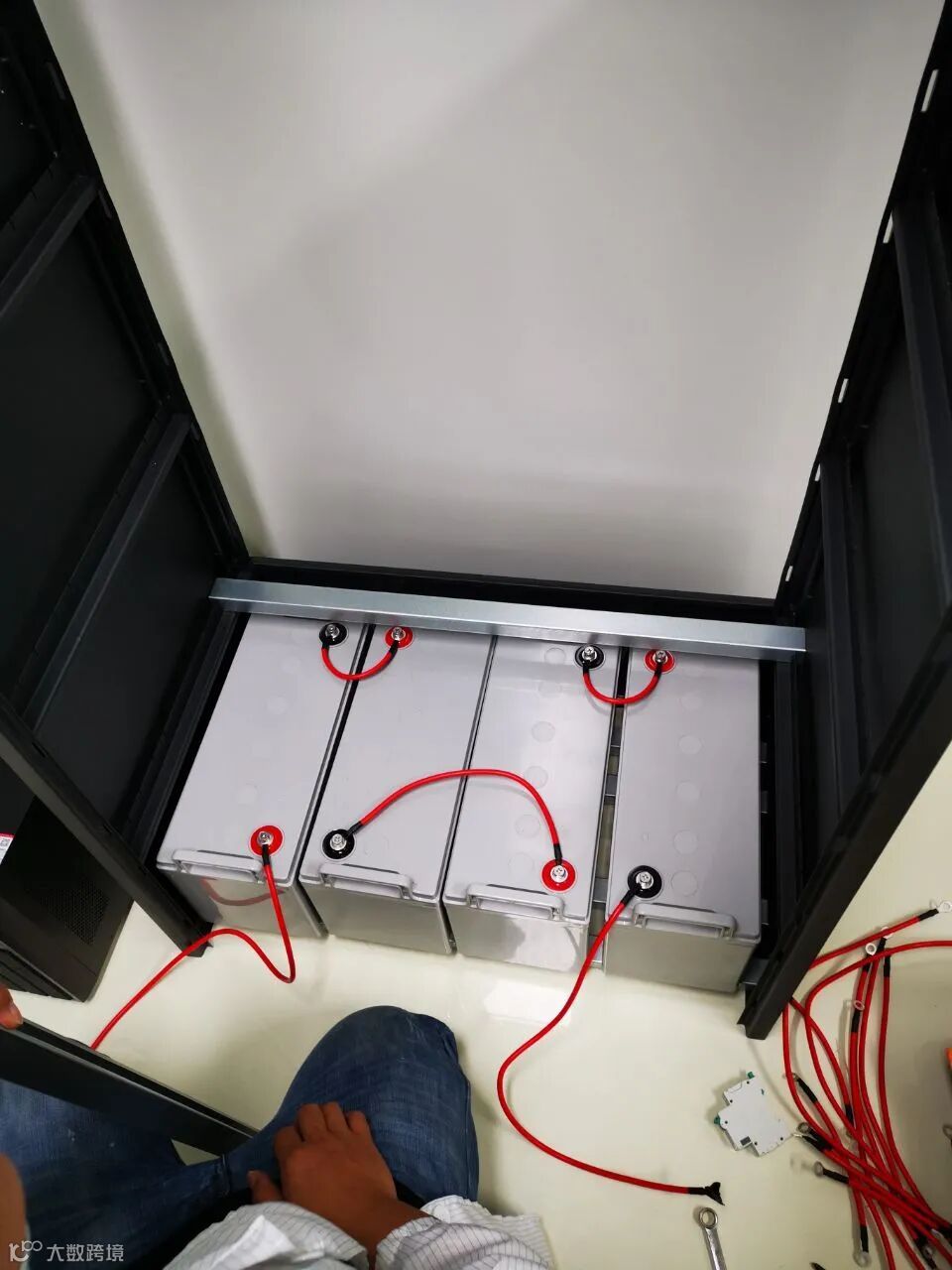

一组 八节 96VDC电池组接线 两层 C8电池柜
UPS电源主机型号举例：海迪尔C3KS-96

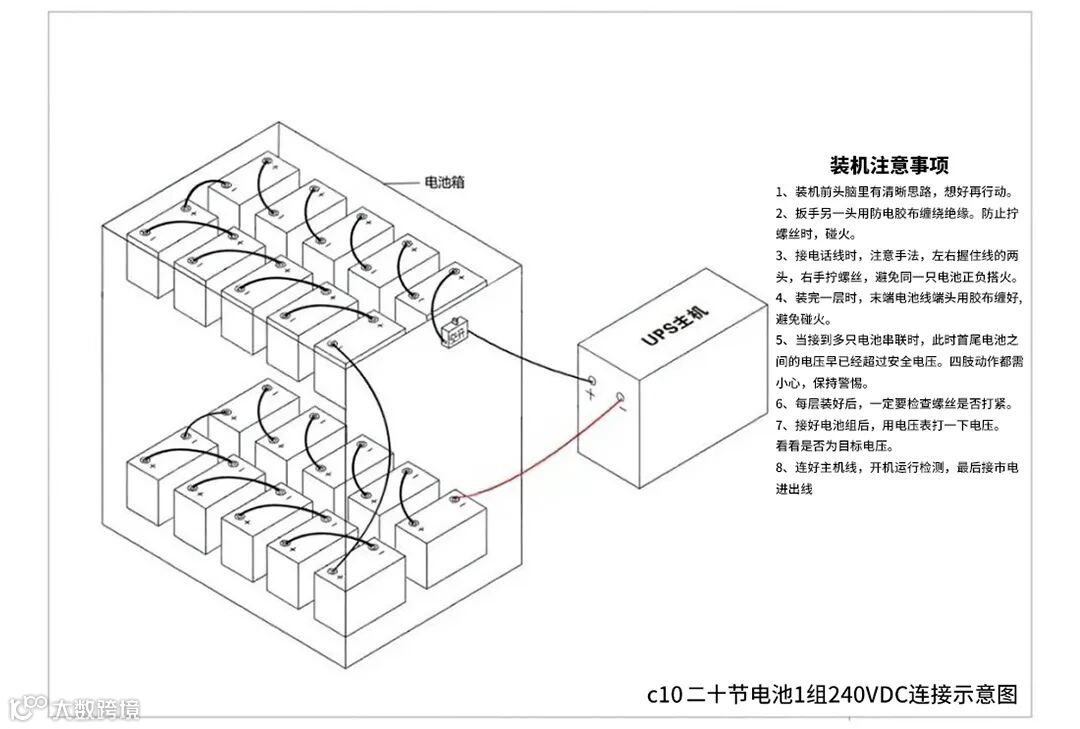

一组 二十节 240VDC电池组接线 两层 C10电池柜
UPS电源主机型号举例：海迪尔定制款

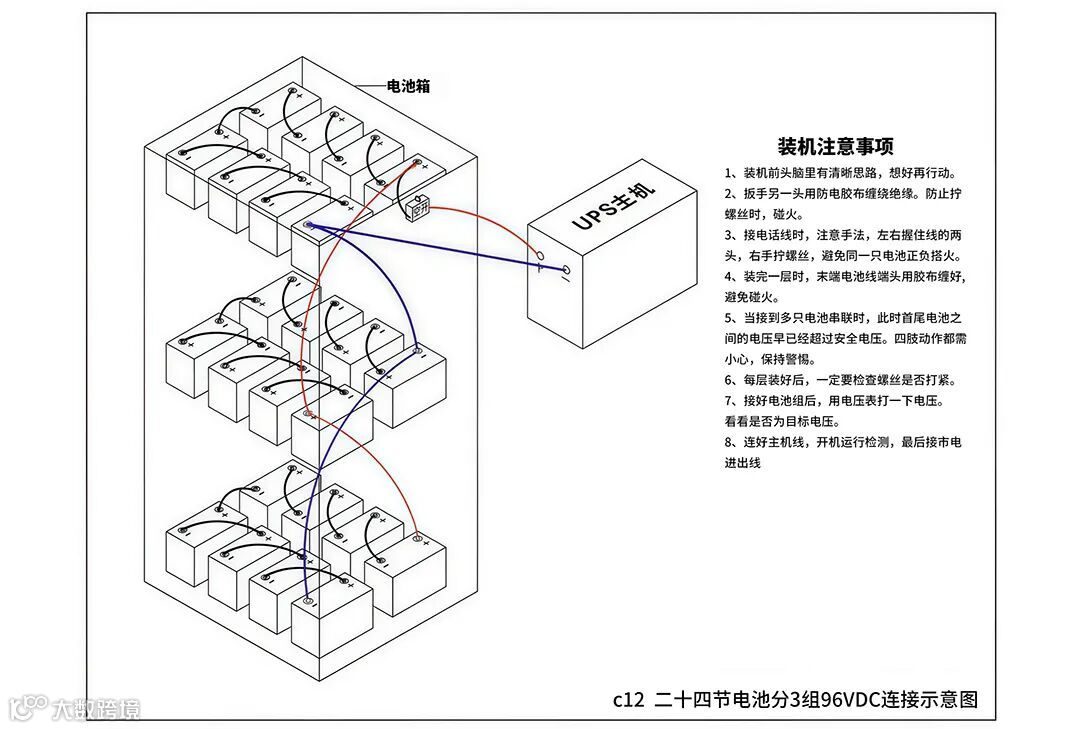

三组 二十四节 96VDC电池组接线 三层 C12电池柜
UPS电源主机型号举例：海迪尔N3KS-96

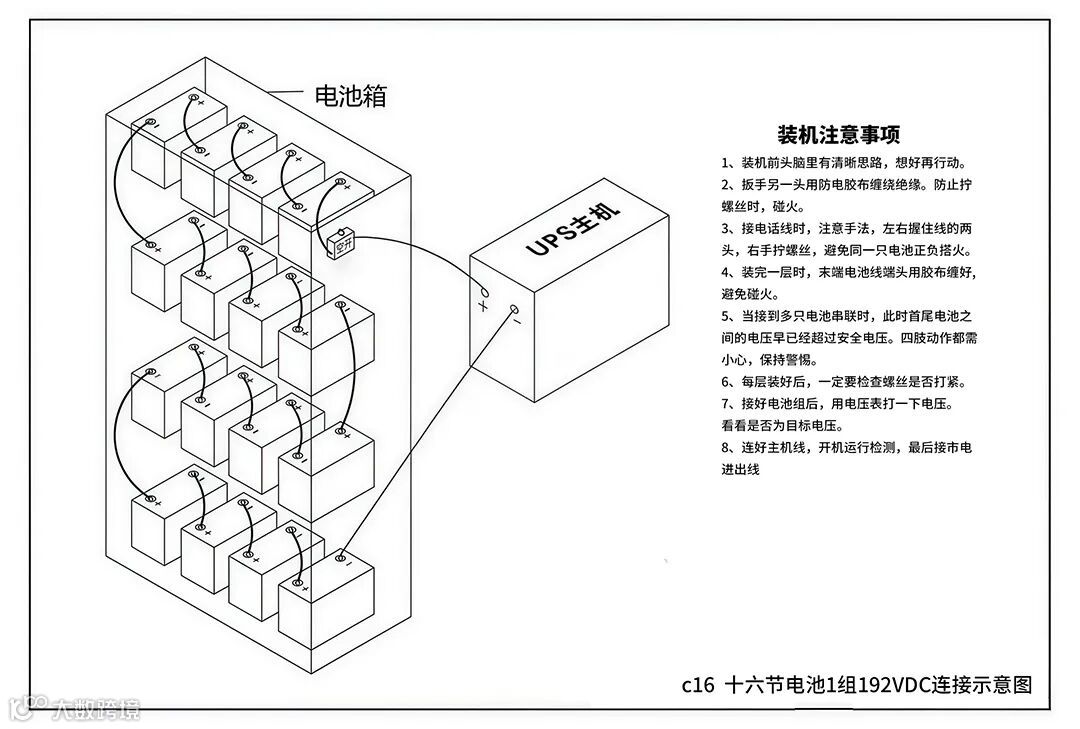

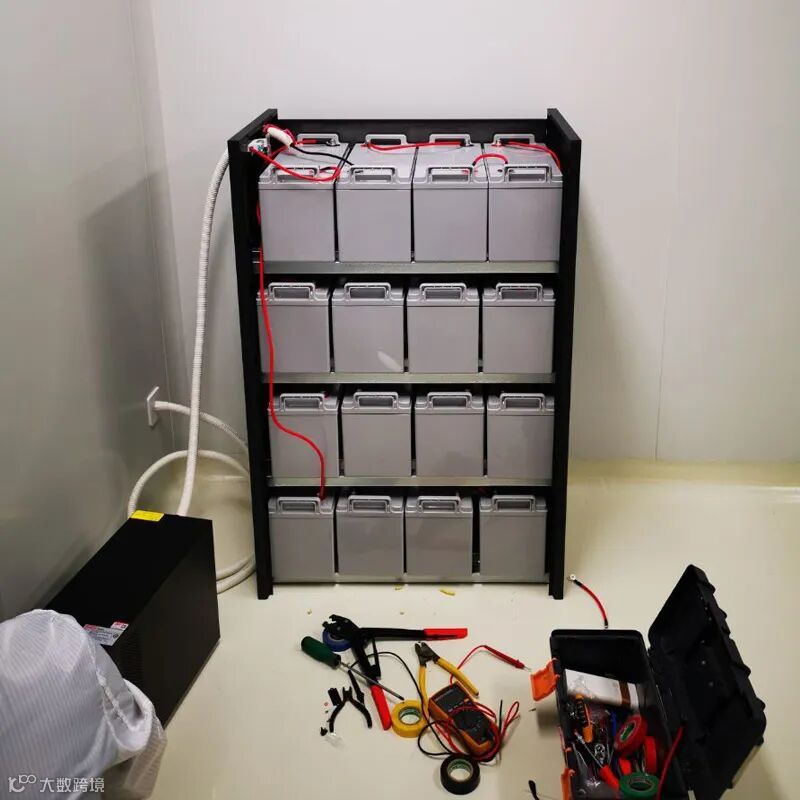

一组 十六节 192VDC电池组接线 四层 C16电池柜
UPS电源主机型号举例：海迪尔N6KS

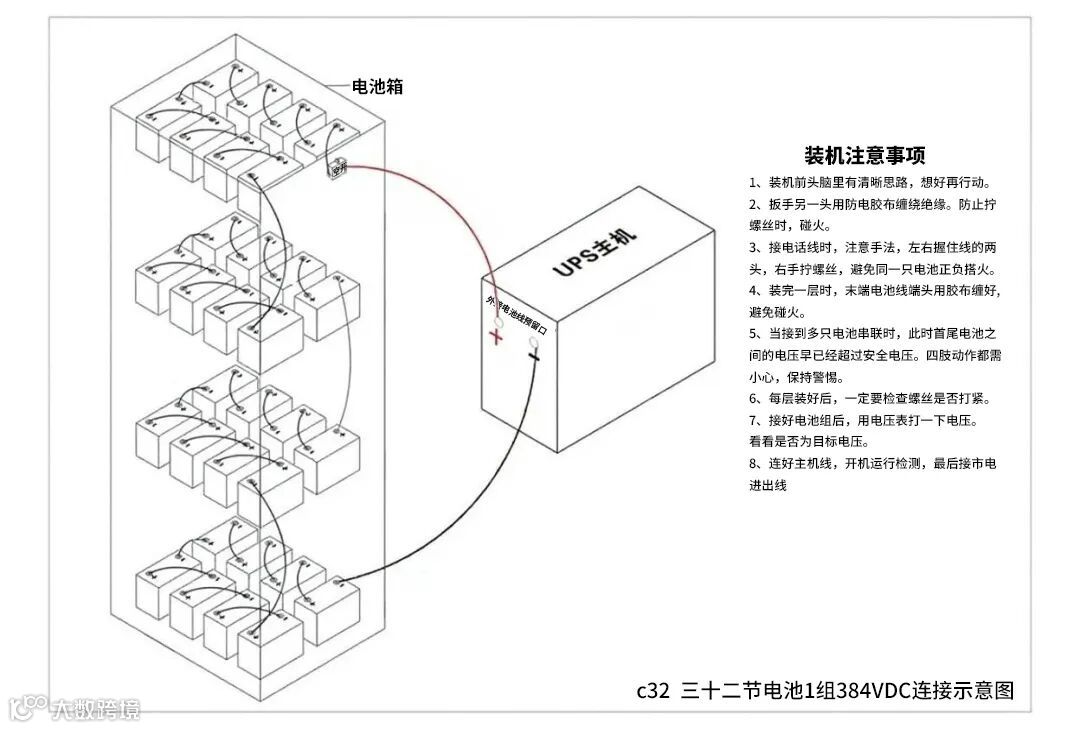

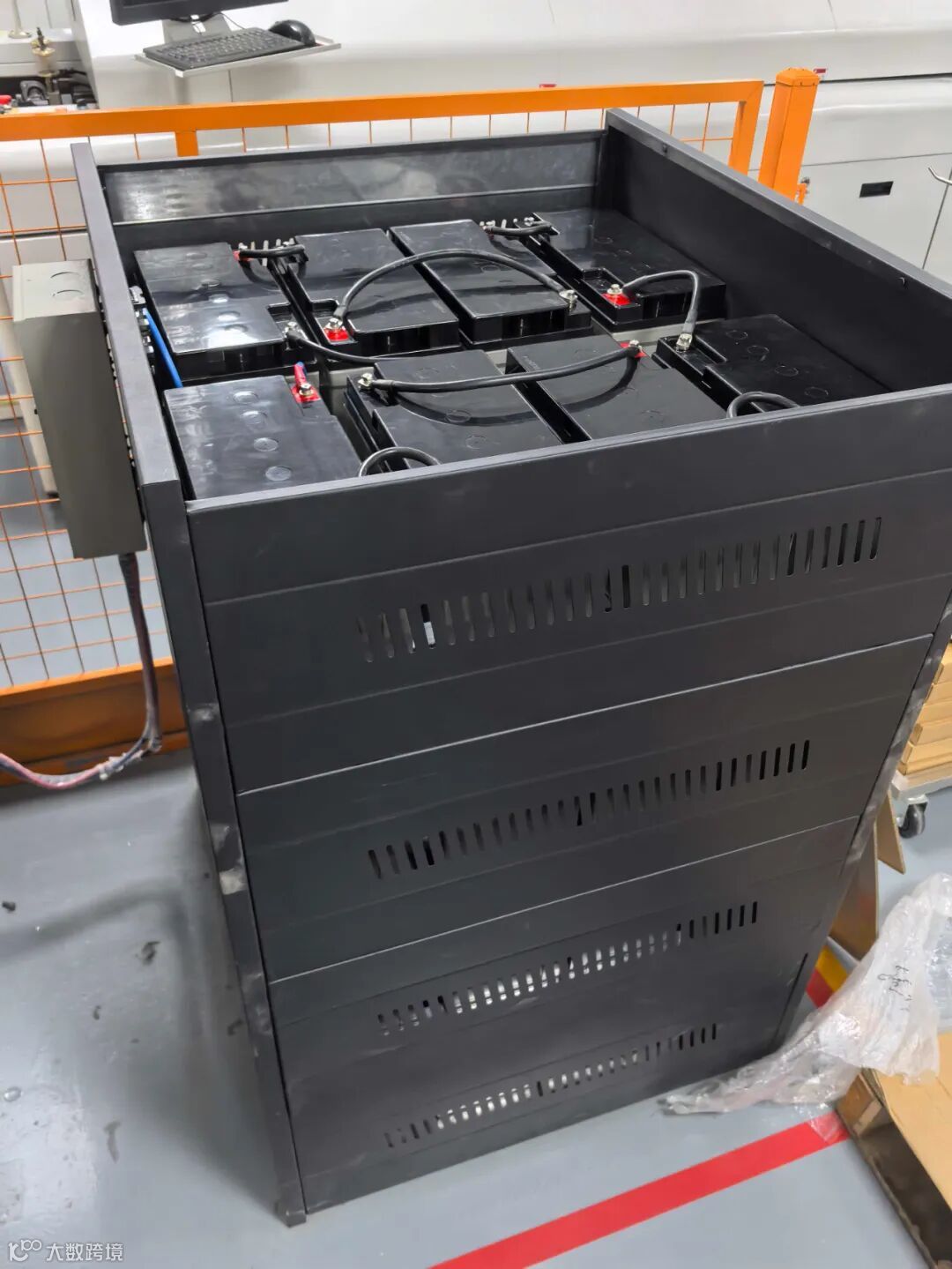

一组 三十二节 384VDC电池组接线 四层 C32电池柜
UPS电源主机型号举例：海迪尔MEX 3C3 30KS-384V

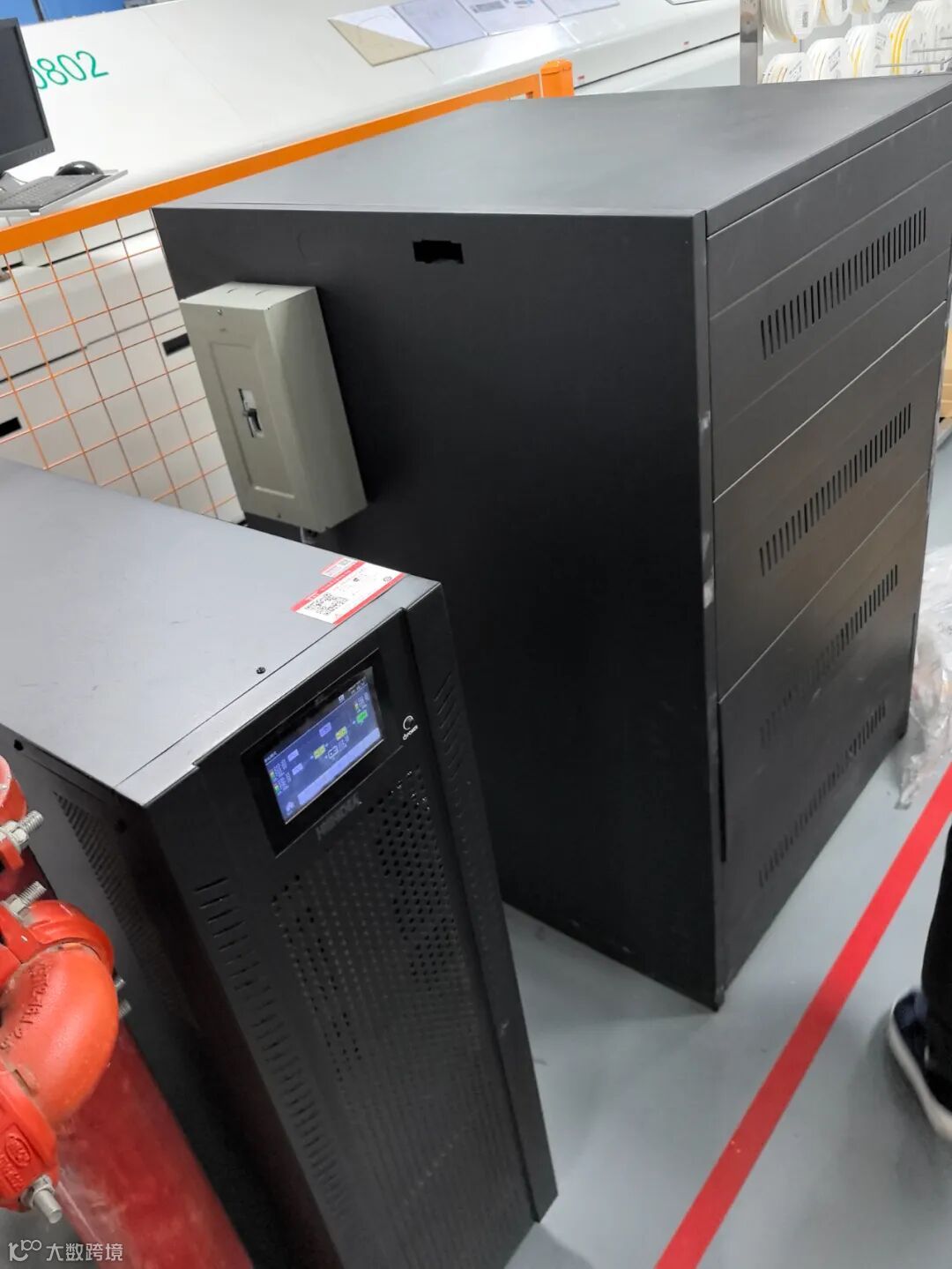

两组 三十二节 192VDC电池组接线 四层 C32电池柜
UPS电源主机型号举例：海迪尔3N10KS
电池接线注意事项
1、装机前，头脑里有清晰思路，想好再行动。
2、扳手另一头用防电胶布缠绕绝缘。防止拧螺丝时，碰火。
3、接线时注意手法，左右握住线的两头，右手拧螺丝。避免同一只电池正负搭火。
4、装完一层时，末端电池线端头用胶布缠好，避免碰火。
5、当接到多只电池串联时，此时首尾电池间的电压已经超过安全电压。四肢动作都需小心，保持警惕。
6、每层装好后，一定要检查螺丝是否打紧。
7、接好电池组后，用万用表测一下整组电池电压，确认是否为目标电压。
8、电池组电池无误，符合UPS电源主机要求后，再连入主机线开机运行检测，最后再接市电进出线。
