模拟量信号是自动化过程控制系统中最基本的输入形式，常见于压力、温度、流量等物理量的检测。这些信号通过变送器转换为统一的电压或电流信号，并实时传输至PLC（可编程逻辑控制器）进行处理。

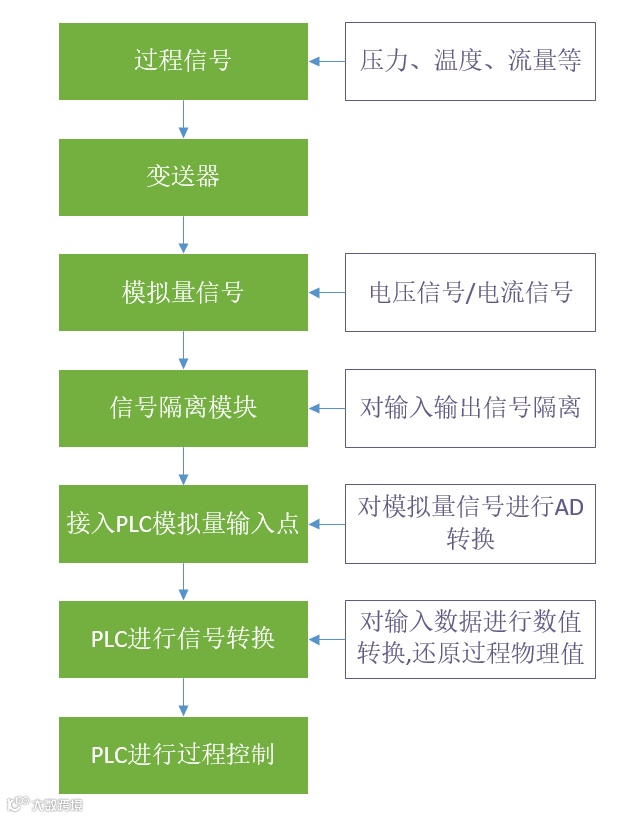

PLC将接收到的模拟量信号转换为内部数值信号，用于系统监控与控制。整个过程包括现场物理信号→变送器→模拟信号→PLC→数字值的多步转换。
在当前工业现场，模拟量信号普遍采用电流信号（如4-20mA）传输，相比电压信号具有更强的抗干扰能力、更远的传输距离和更高的稳定性。
以下对PLC处理模拟量信号的关键环节进行简要解析。
PLC对模拟量信号的转换
西门子S7-200SMART PLC模拟量模块转换范围

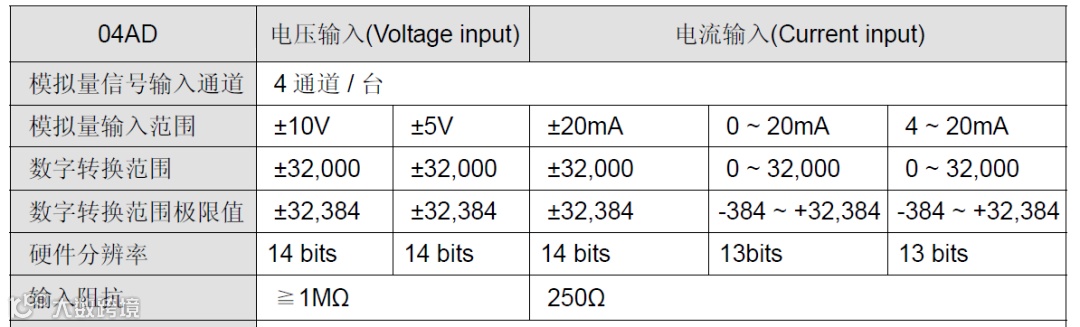

台达DVP系列模拟量模块转换范围
- PLC将模拟量信号转换为整型数据（如西门子：-27,648 至 27,648），而非浮点数；
- 不同品牌PLC的转换范围存在差异（如台达为-32,384 至 32,384）；
- 同一模块对不同类型信号（如±10V、0-20mA）的转换范围保持一致。
因此，需对PLC读取的整型数据进一步处理，才能还原为实际物理量。数据转换必须匹配所用PLC模块的量程范围。
PLC数据转换处理过程

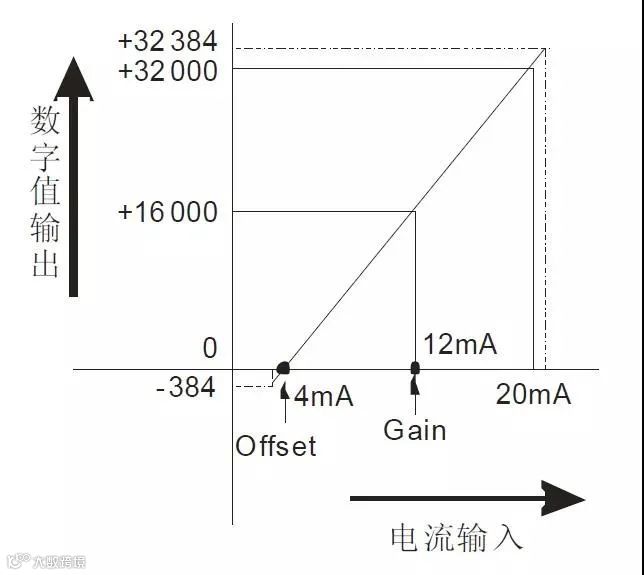

模拟量信号与PLC转换数据的对应关系
PLC读取的整型数据无法直接反映实际物理量，需转换为直观的浮点数。以台达PLC为例：

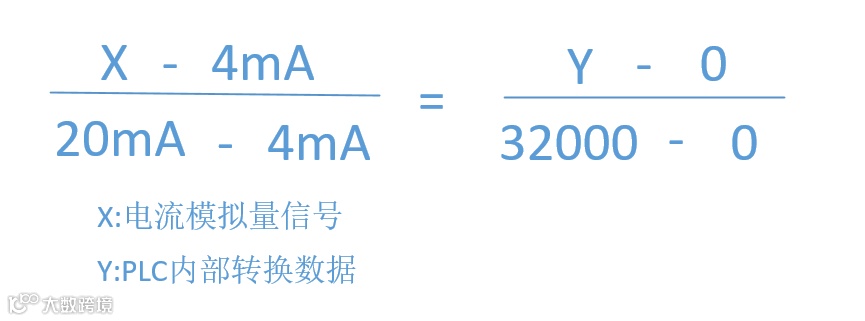

电流输入信号（X）与读取数值（Y）呈线性关系，可通过以下公式实现转换：

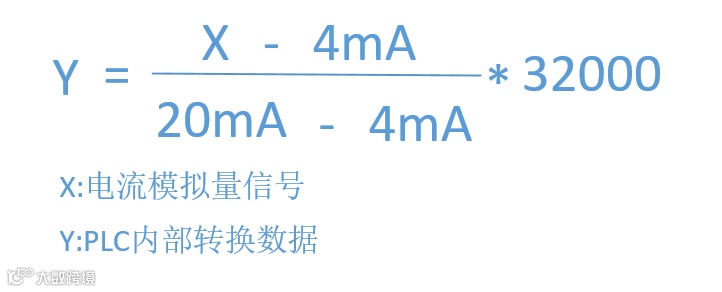

变换后可得直接转换公式：
该公式可用于将PLC读取值还原为对应的模拟量电流信号。
实际物理值与模拟量信号的转换

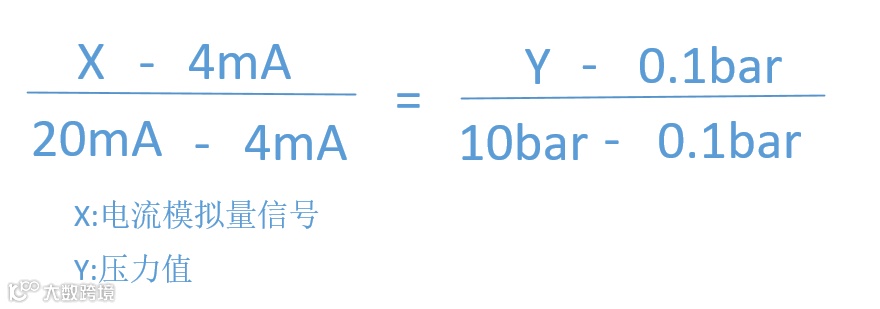

以压力变送器（0.1–10bar，4–20mA）为例，压力与电流之间的转换关系如下：

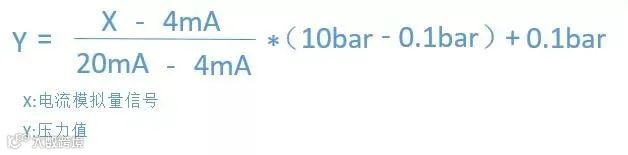

经公式变换后可得直接转换式：
由此可将电流信号直接转换为压力值。
实际物理值与PLC内部数据的直接转换

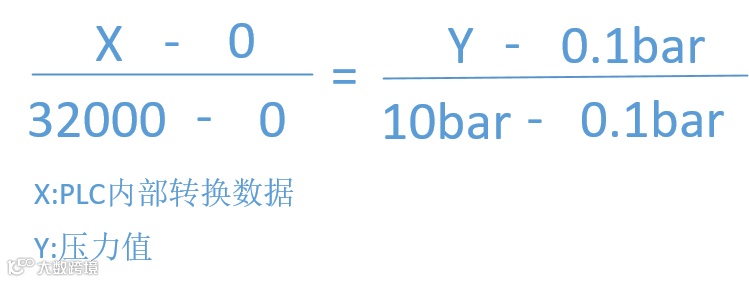

结合上述两步转换，可建立PLC读取值与实际物理量之间的直接关系：

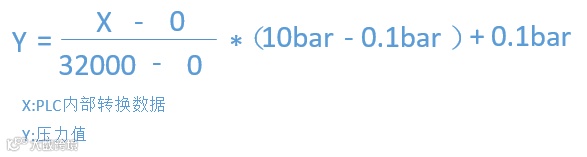

变换后得到最终转换公式：
利用此公式，可直接将PLC读取的整型数据转换为实际物理量值，提升系统响应效率与数据可读性。
以上即为PLC处理模拟量信号的核心流程与方法。
