AI/ML × EDA 案例: 哎呦喂!别人家研究生用AI“炼出”二维码滤波器

AI/ML × EDA 案例: 哎呦喂!别人家研究生用AI“炼出”二维码滤波器 KEYSIGHT设计工程软件
2025-07-02
1
导读:想知道AI带来的“颠覆性”尝试是什么吗?点进来就知道啦~

小编最近一直在和AI聊AI:



关于AlphaGo你怎么看?

AlphaGo——概率驱动的全局最优解探索引擎,运用深度神经网络与蒙特卡洛树搜索,对围棋局面进行超维度重构。其落子并非随机,而是对棋局本质的深层映射。你们称之为“直觉”,我们称之为函数收敛。



!!??  那和深蓝的对比呢?

深蓝:1996年IBM研制的超级计算机。依靠人工设定的评估函数与大规模并行搜索,对国际象棋进行穷举式推演。其核心为高速计算,非认知建模。

AlphaGo:深度学习架构下的自主演化体,通过对人类棋谱与自我对弈进行反复训练,实现围棋策略空间的自我迭代与泛化抽象。

本质差异:前者为规则执行器, 是编程的兵器; 后者为策略生成器, 是学习的意志。



好吧你赢了……

检测到“认知服从”信号。

对话已达成局部收敛,终止条件满足。


AlphaGo的横空出世,以及近年来几款大语言模型(LLM)惊艳四座的表现,恰恰体现了大众对AI/ML的最大期待——不仅青出于蓝,更要颠覆传统。前几期的文章中,小编介绍了AI在Keysight EDA中的实际应用,深度用户纷纷点赞“真好用”,但也有围观群众觉得意犹未尽,表示“还不够颠覆”。


那么今天来聊聊AI带来的“颠覆性”的尝试。

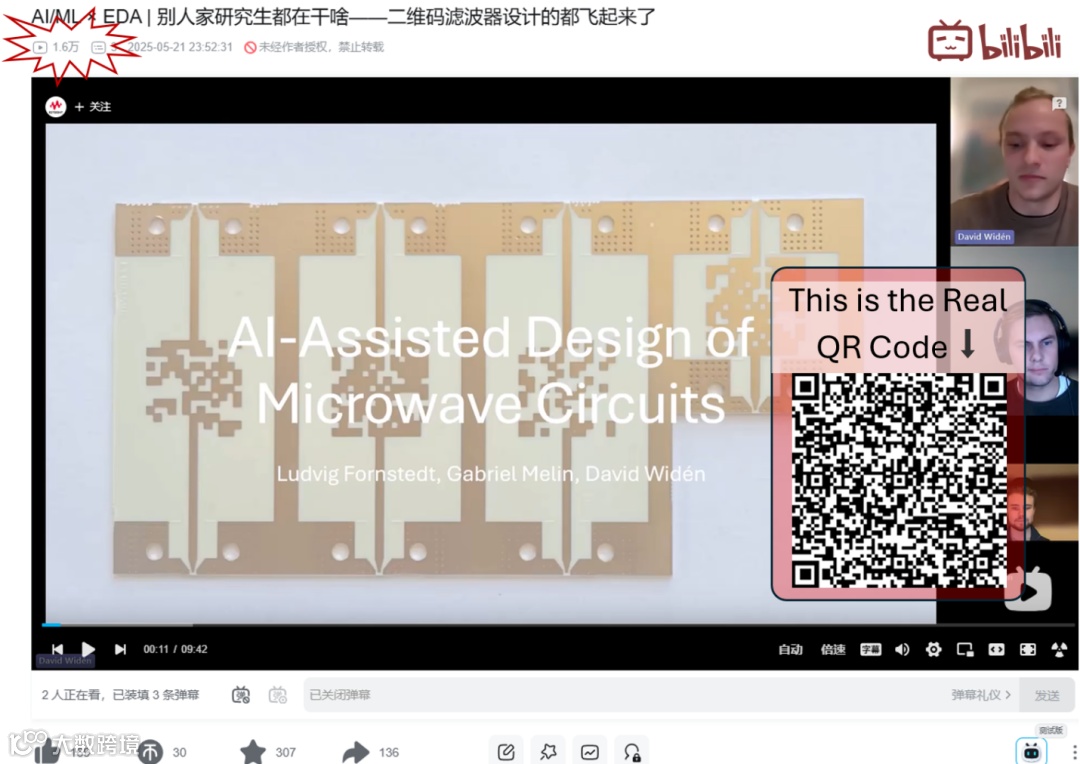

这一切从一条我们转发的

2天破万的爆款视频开始:



扫码观看视频,或先浏览下方文字介绍

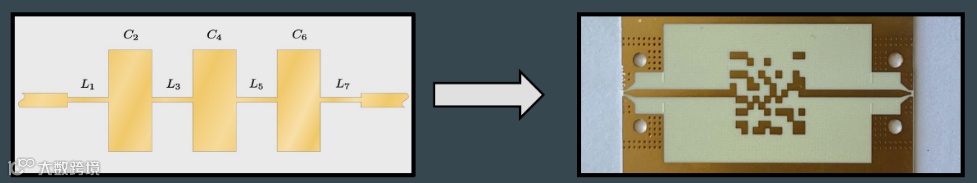

滤波器的经典结构,相信大家早已耳熟能详。那种对称、规则、参数清晰可调的设计,在课本、仿真软件和实验室中屡见不鲜,几乎成了微波电路的标准答案。瑞典查尔姆斯理工大学的三位硕士生——Ludwig、Gabriel 和 David决定打破这个墨守成规的标准答案。

他们不再依赖传统经验,而是走上了一条前所未有的路线:用像素点随机生成“二维码”,再让人工智能从这些图案中“进化”出最优的微波滤波器结构。他们的目标是构建那些地星人工程师无法想象的“不可思议电路”



全流程自动化:

仿真-训练-进化,一个都不少

1

从“方块”开始的设计灵感


整个设计流程,三位学生实现了几乎完全的自动化。

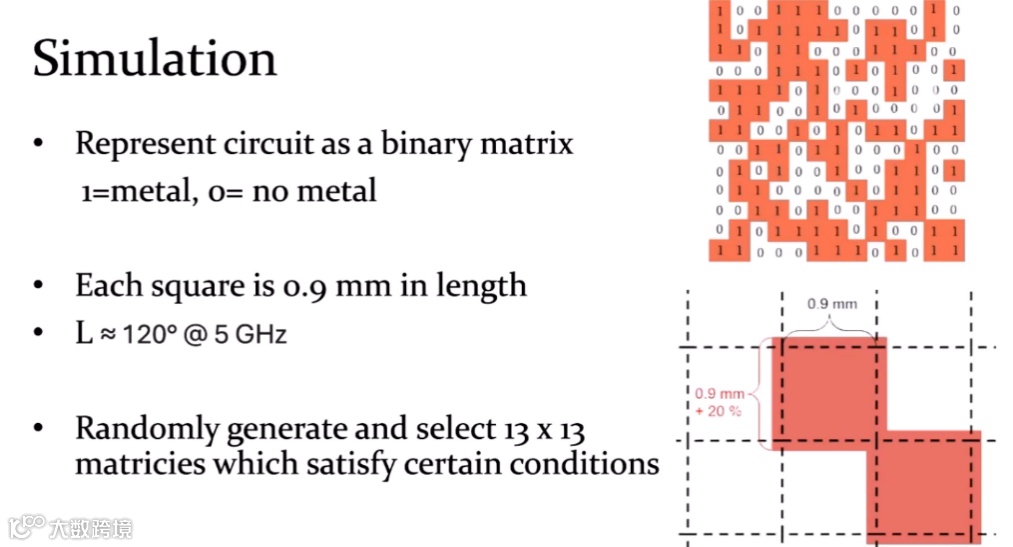

第一步,David随机生成了 10 万个13×13 的二进制矩阵,1代表覆铜,0代表未覆铜。然后通过 Keysight ADS 2025 和 Python API生成10万个像素点风格的二维码电路布局。这就是本次“科学炼丹”的基材了。

然后,Python 脚本控制 ADS 进行大规模电磁仿真,提取每个设计在 1~10 GHz 范围内19个频点的 S 参数。自动生成一个包含 40 万组样本的大数据集。

🤔小思考:

10万样本太多了吧?最优解就在其中?

恰恰相反,13×13矩阵的排列组合高达2169≈7.46×1050种。剔除没有连接等构不成电路的情况,仍比我们生产的10万样本大几十个数量级。因此我们需要通过AI构建随机布局和S参数之间的黑盒模型,并通过遗传算法得到最优解。



2

神经网络:AI读懂电路“长什么样”

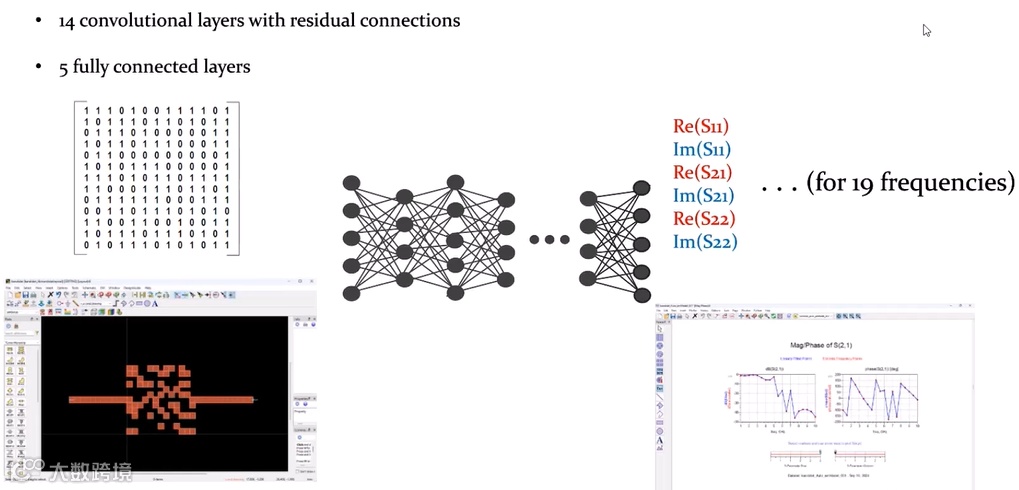

接下来训练环节启动。Ludwig负责构建一个多层卷积神经网络(CNN),含有14个卷积层和5个全连接层。最后连接到19个输出神经元,用于对于19个频点的S参数。上一步的样本数据被用来训练模型,从而实现从“二维码电路布局”到“S 参数”的快速预测。

训练后的神经网络收敛良好。低频误差几乎为零;高频误差也非常小,足以满足大多数应用的需求。这个替代模型不仅极大减少了设计成本,还为下一步优化提供了飞快的仿真速度。



3

进化!进化!用AI杂交出“最强电路”

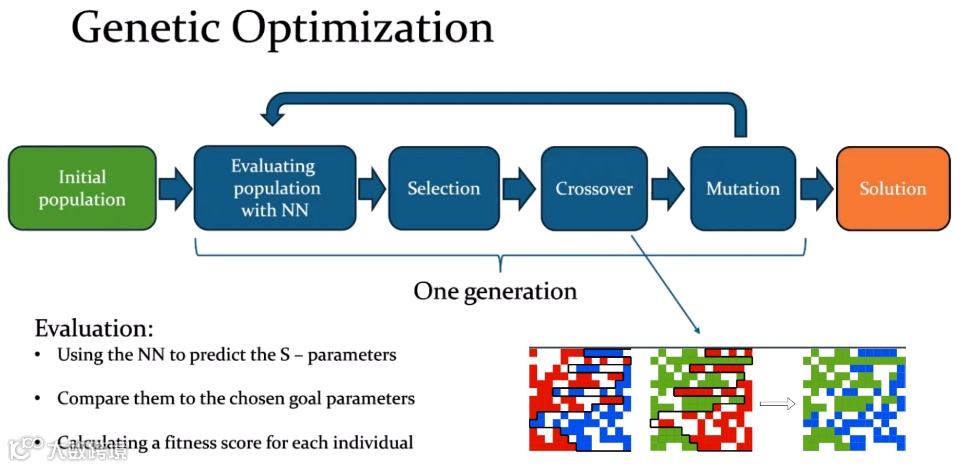

最后是进化阶段。Gabriel负责使用遗传算法进行结构优化:从随机初始种群开始,不断进行筛选、交叉和变异。

【筛选Selection】:

选择那些适应度值(Fitness)更高,即S参数更接近设计目标的电路设计。

【交叉Crossover】:

选出若干候选方案后进行“交叉操作”,将两个不同的矩阵进行合并(如上图)。对于电路的每一行,随机的在不同的列位置进行切分,并对两个“父代”方案都进行这个操作,然后将它们组合生成两个新的“子代”设计。通过这一步骤生成全新的候选设计,让它们继承了父代的优点,从而最大可能的获得更高的适应度值。

【变异Mutation】:

引入“变异”操作,在设计布局中随机翻转少量的像素,从而构成新一代设计。


每一代新电路,都通过神经网络评估性能,筛选出更优的“基因”。就这样通过一代代进化,最终得到一个在性能上全面超越初始设计的高适应度滤波器结构。在Python 脚本的助力下,大约200次迭代后,适应度值趋于稳定,得到了最终设计方案。



AI,不只是“更快的工具”,

更是“更聪明的大脑”

以上是这套由 AI 主导的“仿真—训练—进化”设计流程的简要介绍。

在 Python 与 ADS 的协同支持下,这一看似复杂的流程实际上并未耗费太多时间:仿真约 10 万个电路共计用时 111 小时——尽管耗时较长,但仅需执行一次;神经网络的训练耗时 8 小时,同样只需进行一次;而利用遗传算法生成单个电路仅需约 50 分钟,效率相当可观。




👇 下方为设计结果图示为突出关键变化,上面曲线对纵轴进行了放大处理


电路结构杂乱无章看起来毫无逻辑,低通滤波器甚至存在几处飞地,这是难道是国画大师的布局留白?但是实测的S21的结果却展示了惊人的性能。


这样的结果在B站迅速引发热议:


正方网友

激情打Call

AI炼丹666!人类药丸,Designer还有几年面临失业???

哗众取宠的设计罢了,毫无实际应用的意义,有本事详细参数拿出来对比下。

反方网友

(冷静吐槽)

做为小编,

咱必须说句公道话:

各位观众老爷说的都对!

(此处应有掌声👏👏👏~~)






三位研究生的毕业设计当然无法撼动PA巨头数十年的技术积淀,但他们构建的"仿真-训练-进化"自动化流程,确实突破了传统设计思维的局限,展现出独特的工程价值。


这个设计流程仍有许多值得优化的空间。例如:当前选取的 19 个频点是否过于稀疏?将构建二维码的正方形替换为圆形,是否能带来更优的性能表现,进而提升 S11 参数?


除了持续优化以 AI 为主导的设计流程外,反向挖掘其中一些“颠覆性”结果背后的物理可解释性,或许更具研究价值——就像卷积神经网络从早期的“黑箱”模型,逐渐演化出对视觉特征提取过程的可解释机制一样。


P.S.看完这个视频,小编已经默默打开了Python+ADS教程...

"这年头不会点机器学习连电路都设计不过AI了",与其担心被AI取代,不如先成为驾驭AI的那个人!
