大数跨境
0
0

我们第一次“看见了”滑移铁电

我们第一次“看见了”滑移铁电 高通量材料计算
2022-08-26
1
导读:我国科学家首次获取到滑移铁电的直接证据


引子

铁电材料是一类古老的材料,它于1920年由法国人Valasek首次在罗息盐(酒石酸钾钠)中被发现,后由朗道等人从理论上进行了深刻的解释。该类材料也曾多次斩获诺贝尔奖项,在电子通讯、信息存储、光电探测等都有着广泛的应用,其重要性不言而喻。尽管铁电材料的发现距今已俞百年,但对铁电材料的研究从未停下过脚步;现已发展出机柔性铁电体、半导体铁电、金属铁电、铁电负电容效应、二维铁电体、铁电人工突触等繁多的子课题。


随着石墨烯于21世纪初被发现,对二维材料的研究突然如雨后春笋般层出不穷,人们也意识到,二维铁电体存在可能性,并纷纷将目光集中于此,事实上,人们也确实发现了诸如In2Se3、CuInP2S6等二维铁电材料。相比于三维材料,由于二维材料天然存在一个非周期性的维度,这就给研究者们无限的遐想空间。二维滑移铁电就是一种完全由二维层间滑移导致的铁电性能,它完全不依赖于二维晶体本身的空间反演对称性破缺。

研究内容

浙江师范大学化学院于8月4日在《Nature Materials》期刊上发表了一篇名为《Direct observation of geometric and sliding ferroelectricity in an amphidynamic crystal》首次在实验中观测到了二维滑移铁电的直接证据,并从理论上验证了这一实验结果的准确性,填补了国际上对二维铁电研究的空白团队选择了 (15-冠醚-5)Cd3Cl6单晶(简写为CCC)作为实验研究对象。

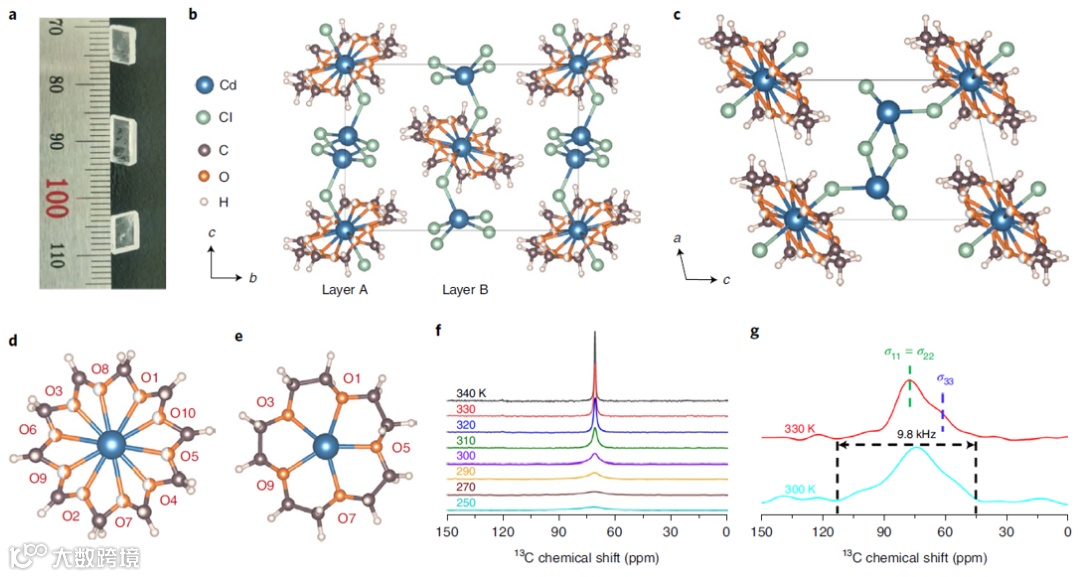

图1  CCC外观、晶体结构及NMR、CSA测试结果

CCC在不同温度下存在着两种相结构,当温度高于320 K时,表现为高温相(HTP),其空间群为P21/n,其结构为中心对称结构,无极化;当温度低于320 K时,为低温相(LTP),其空间群为P21.为检测CCC的机械性能,固态核磁共振波谱被用于探测其Hz-MHz频段的分子运动状态,其中13C信号如图1(f)所示,只有一个70.7 ppm频段的峰被观测到。且随着温度的升高,信号逐渐变窄,这表明,CCC的分子运动能力随着温度的升高而逐渐升高。

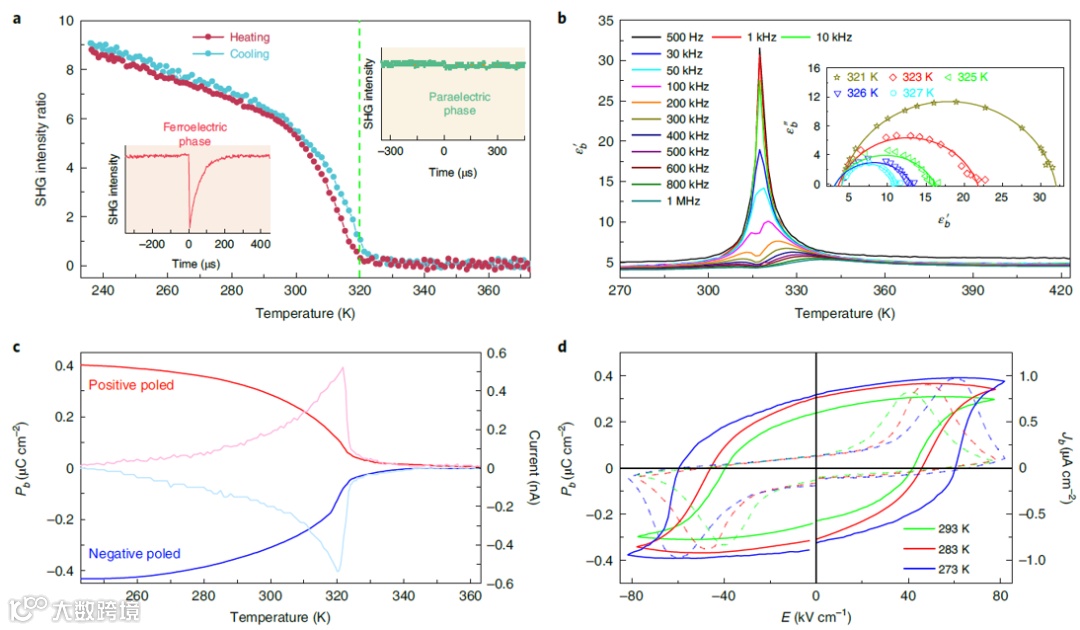

图2 CCC二次谐波测试及电学测试结果

CCC中13C的化学位移各向异性(CSA)也被测定,如图1(g)所示,
当温度低于为300 K时,CCC为LHP态,其图像显示为一种复杂的不对称张量线形,这表明CCC的流动性十分受限,与之相反的,当温度达到330 K时,图像表现出典型的轴对称张量的典型特征,σ11 = σ22 ≠ σ33,这表明冠醚在接近轴向旋转时经历了受限的各向异性运动。这证明了 CCC表现处两性晶体的特征。

为验证CCC的铁电性,二次谐波检测被应用进来。和预期结构相似,二次谐波信号仅出现在320 K以下,如图2(a)所示。作者进一步利用频率-介电常数测试验证了其b轴方向的介电常数要大于a、c两轴,如图2(b)所示,这也验证了其P21的空间群,且其极化只沿b轴方向。铁电性的验证少不了电滞回线的测量,如图2(c)所示,CCC在320 K以下时保持着极化值,而当温度上升至320 K以上后,极化值很快到0,符合一般铁电材料特性,即320 K为CCC材料的居里温度。完整的电滞回线也在图2(d)中给出。当温度在293-273 K之间时,极化值大小为0.3-0.4 uC/cm2。

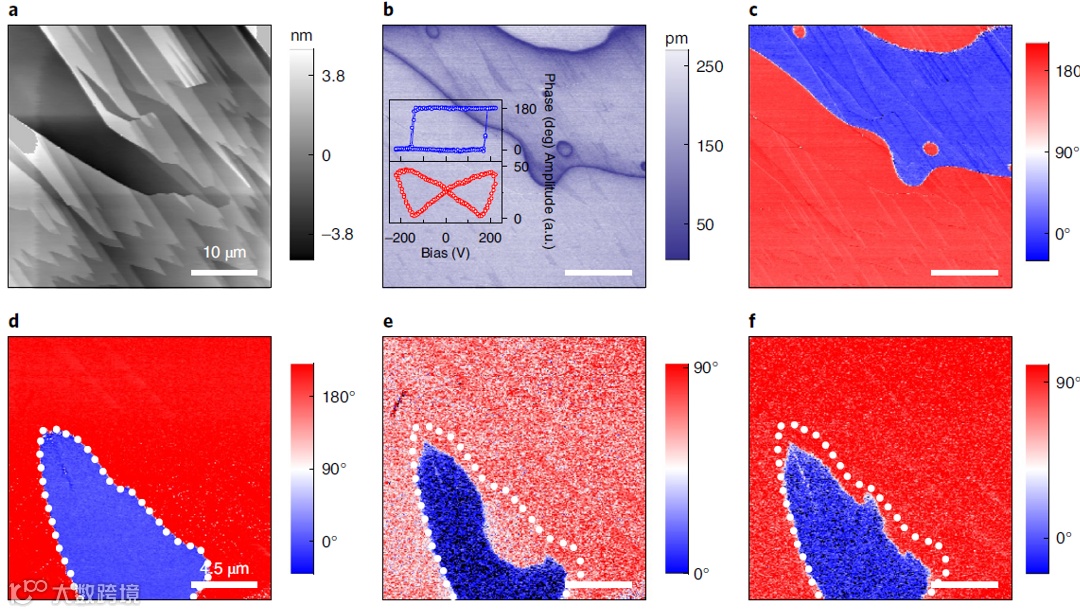

图3原子力显微镜表征结果

铁电畴则是铁电材料另一个十分重要的属性,为验证铁电畴的翻转和保持性能,压电力显微镜被应用起来(PFM)。如图3(a)所示为(010)取向的形貌图,图3(b)(c)为相位图,能清晰的观测到畴壁的存在,这些发现为强烈的垂直压电响应和可忽略的横向压电响应提供了证据,这也证明CCC的铁电极化只沿着b轴方向。进一步,作者研究了畴壁的可翻转性。
通过对局部施加电压,写畴后,被施加电压的部分发生了相位翻转,这也证明了畴壁的可翻转性,如图3(d-f)所示。

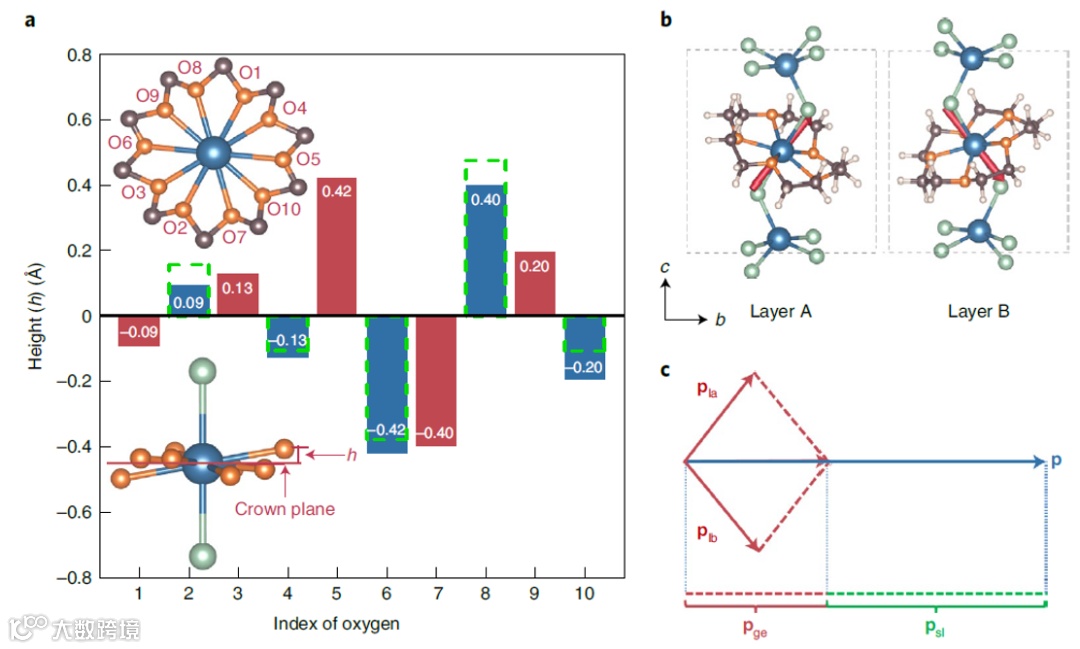

以上实验均证实了CCC材料具有沿b轴方向的铁电性,但实验测量的结果略大于理论极化值,这意味着存在某种非本征铁电极化,这种非本征的铁电极化在二维材料中经常以滑移铁电的形式出现。通过监测离子位置可以明确证明 CCC 中存在滑动铁电性,由单晶 X 射线衍射测量和 DFT 结构弛豫分析CCC的HTP和LTP结构确实揭示了层间滑动的存在。如图4(a)所示,以冠醚中的镉离子为指示,根据实验的 HTP 和 LTP 结构,
平面中的相对滑动距离为 0.30 Å。这与第一性原理计算提出的0.63 Å较为接近,如此大的滑移程度,足以引起可观测的滑移铁电极化。

第一性原理计算证明,这种层间滑移会有效减小体系的自由能,如图4(b)所示,也就是说,这种滑移带来的铁电极化是自发存在的,有结构天然导致。正如所有滑动铁电体所预期的那样,它沿 b 轴叠加在上述几何形状上。不同于之前报道过的滑移铁电,CCC是一种同时具有本征铁电和滑移铁电的材料,它没有传统意义上的“0”极化位置。多种铁电起源叠加在一起,就会导致更加复杂的铁电极化机理,增加材料的自由度,增加可调控性,这使得未来铁电器件的可操作性进一步增强。
总结

上文中,作者利用第一性原理计算,成功解释了CCC滑移铁电的起源,事实上,随着现代科学研究的不断深入,人们对物质背后的微观机理越来越关注,特别在物理学、化学、材料学领域。第一性原理研究对此具有天然的优势,它通过量子力学的底层逻辑,借助密度泛函理论,仅依赖少量客观参数(如光速、普朗克常数、元电荷电荷量等)就可以预测出晶体的结构、理化性质等,是科研工作者们手中的利器。

然而想要掌握第一性原理计算这一强大的工具却也绝非易事。
01
就理论基础而言,当下的第一性原理计算普遍基于密度泛函理论展开的,其理论本身就需要强大的数学功底才能理解。
02
当下第一性原理计算软件几乎全在linux操作系统下运行,linux操作系统的学习也是个漫长的过程,它不同于windows操作系统,linux系统通常是以纯代码操作,这就对使用者提出了更高的要求。
03
第一性原理计算结果的数据处理是十分复杂的,动辄好几个G的数据量,导致想要在其中提取出有效信息的难度成倍增加。
基于以上几点,第一性原理计算通常需要数年的时间学习,才能开始真正意义上的计算,其时间成本无疑是巨大的。为了解决以上长期困扰科研工作者们的难题,北京迈高材云科技有限公司开发了MatCloud+高通量材料集成计算平台(后文将简称为MatCloud+平台)。
01
该平台解决了第一性原理操作复杂的问题 ,仅须在网页上通过拖拽式操作搭建工作流,点选式设置计算参数,彻底摆脱了第一性原理计算中复杂的参数设置环节。
02
平台同时提供了完善的晶体数据库,收录了绝大多数材料的晶体信息,可直接利用其中信息做深入计算。
03
平台已整合VASP、Quantum Espresso等主流第一性原理计算软件,免去软件维护和安装方面的麻烦,轻松入手第一性原理计算。

本次我们就将借助MatCloud+平台,以二维材料GeSe为例学习如何做结构弛豫。

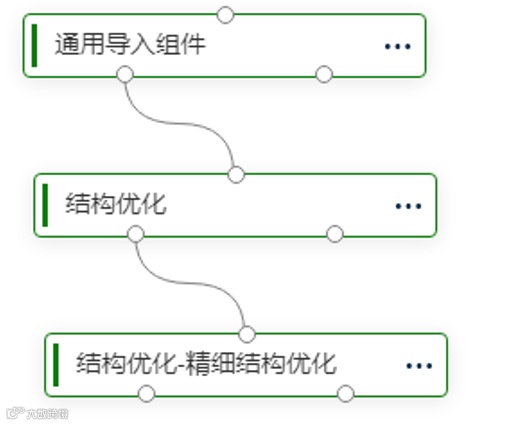

首先,创建如图a所示的工作流。

图a 结构优化的工作流示意图

之后在“通用导入组件”中导入我们计算所需的H吸附GeSe的晶体,如图b所示。

图b 导入晶体结构

在结构优化这一栏中选择默认的低精度计算即可,注意这里需要将“SCF”这一栏中的“SCF K-Points”修改为“Gamma point only”,如图c所示,这样可以大幅度节省优化时间。

图c 结构优化中“SCF”参数设置

为了获得更加准确的结构优化数据,通常我们还需要进行更精细的结构优化,因此在“精细结构优化”这一栏中,我们需要提高优化参数,如图d所示,在“Geometry Optimization”栏中将Force修改为0.01,提高力收敛精度。

图d 精细结构优化Geometry Optimization参数设置

在“SCF”中将“SCF Tolerance”设置为0.00001即10-5,将“SCF K-Points”设置为“Monkhorst-Pack mesh”,并将abc分别设置为10 10 1,由于GeSe为二维材料,所以在c方向只需要取一个点。

图e 精细结构优化的“SCF”设置

完成设置后,保存并退出,然后点击提交即可交给计算机自动计算了。通过以上操作后,我们可以很直观的感受到MatCloud+平台的便利性。当下平台在做优惠活动,注册即送机时,欢迎各位体验试用。

论文链接:https://www.nature.com/articles/s41563-022-01322-1
MatCloud+平台地址:https://www.matcloudplus.com.cn/
往期推荐:





这个材料太火了,它又上NM了...


一文带你了解 INCAR参数设置


迈高科技MatCloud+材料云再添新功能!!


一文搞定化学位移张量(chemcial shift tensor)计算

大off-on比的反铁电隧道结存储真的可以存在

课程正式开始||连续3天每天7小时直播,随课赠送7重好礼!


【声明】内容源于网络
0
0
高通量材料计算
普及材料基因工程高通量材料集成计算理念,推广通过高通量材料计算和人工智能,进行材料的成分设计,性质预测及机理解释等方法和技术。
内容 264
粉丝 0
高通量材料计算 普及材料基因工程高通量材料集成计算理念,推广通过高通量材料计算和人工智能,进行材料的成分设计,性质预测及机理解释等方法和技术。
总阅读32
粉丝0
内容264
