行星减速机的典型零部件主要有箱体、机盖、行星架、输出轴、内齿圈、行星轮、太阳轮等。其中箱体是减速机的重要组成部件,它是传动零件的基座,根据不同的应用场景，常见的箱体材料有铸铁、铸钢以及铝合金等。

铸铁是含碳量大于2.11%，且含有较多硅、锰、硫、磷等元素的多元铁基合金，因为其具有良好的抗压能力和抗冲击能力，以及生产简便、成本低廉等优点，广泛应用于工程机械壳体、减变速机箱体中，常见的材料牌号有HT200、HT250、QT500、QT600等。本期重点介绍行星减速机箱体加工解决方案。

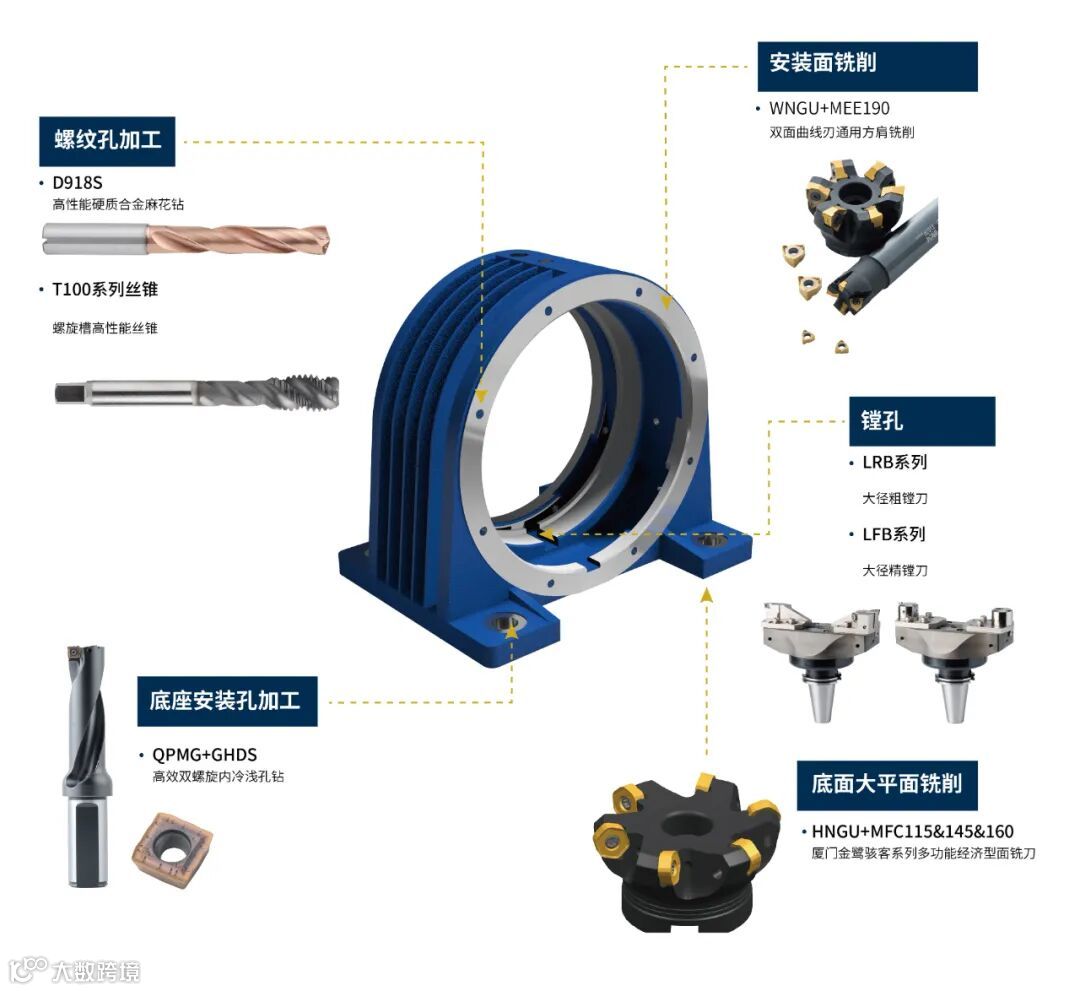

行星减速机箱体解决方案

本方案为行星减速机箱体加工方案展示，加工内容包含钻、镗、铣等多种加工方式，向用户展示厦门金鹭针对此类零部件高效加工的技术能力及最新主推的产品，可为用户带来更多的刀具选择及更优的经济效益。

重点产品介绍

底座安装孔加工

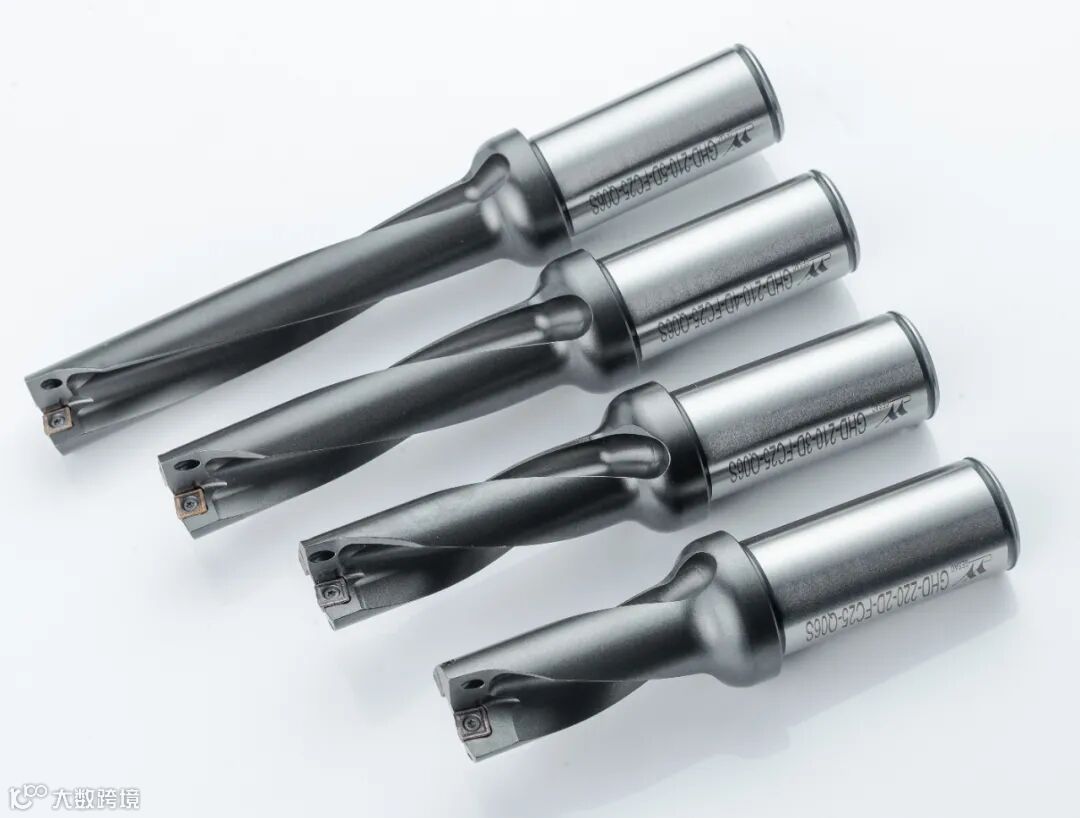

—GHDS高效双螺旋内冷浅孔钻

厦门金鹭的GHDS高效浅孔钻采用双螺旋内冷结构设计，在提高排屑空间及冷却效果的同时保证了刀具刚性，且内外刀片搭配采用切削力平衡设计，有效提高钻削的稳定性，不仅切削轻快，且断屑效果好，可适用于软钢、铸铁等不同材料的加工。用户通过采用新款GHDS双螺旋内冷浅孔钻，解决老款钻体加工震刀、不断屑的难题，且加工寿命和孔壁质量都有了显著的提升。

加工材料：钢、不锈钢、铸铁等通用材料
加工零件：箱体、箱盖、齿轮等
加工精度：IT12~IT13

整体孔加工

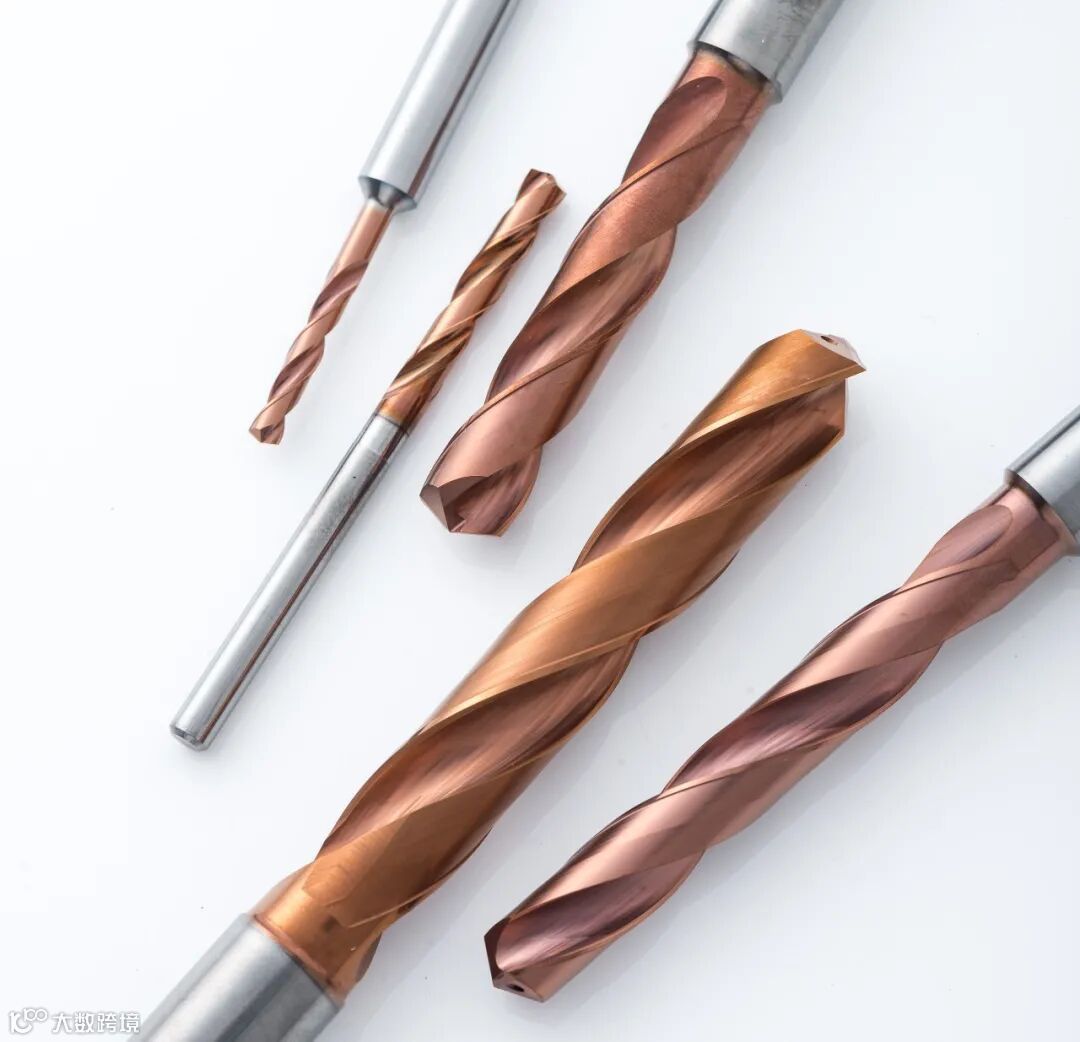

—D918S高性能钢用麻花钻

D918S高性能钢用麻花钻，采用波型刃设计，兼顾刀尖强度和切削锋利性。G型槽设计，可以使切屑充分卷曲，增强其断屑性能并提升刀具刚性。同时搭配新的基体和涂层，使其具备更强的工况适用性及通用性。

D918S高性能钢用麻花钻适用于加工软钢、铸铁等材料，在断续钻削、冷却条件差及其它恶劣工况，拥有较好的加工稳定性。针对减速机箱体（HT250、QT500、Q235等材料）的孔加工，D918S具有高效、高稳定性、高寿命的特点，良好的断屑性能，使钻孔加工游刃有余。

推荐切削参数:Vc=60-120m/min，Fn=0.15-0.25mm/rev

底面大平面铣削

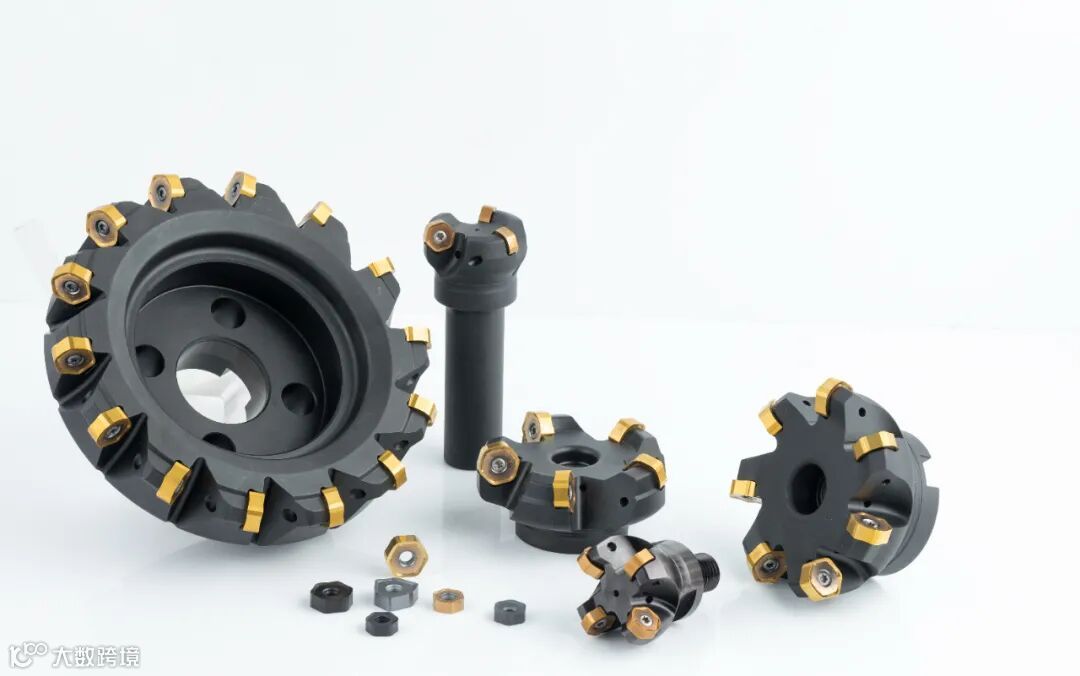

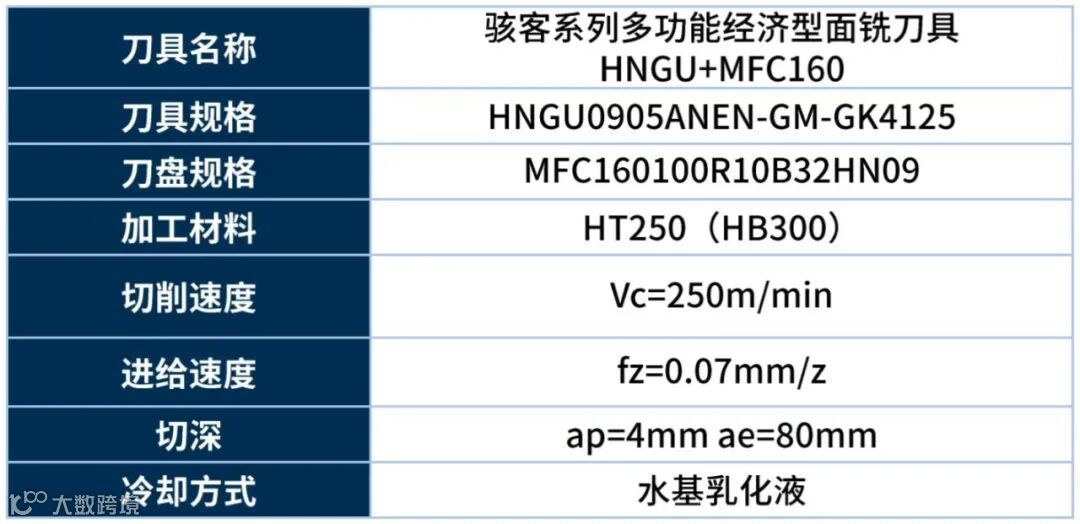

—厦门金鹭骇客系列多功能经济型面铣刀具HNGU+MFC115&145&160

减速机箱体需要进行面铣加工的部位包含有底面、安装面等，这些部位对尺寸精度及工件表面质量有一定的要求。通过采用厦门金鹭新推出的骇客系列多功能双面十二刃经济型平面铣削刀具HNGU+MFC115/145/160，根据该系列刀具自身的多功能性的特点，不仅能够获得较好的工件尺寸精度及表面质量，同时为终端用户带来更大的经济效益。
