“全新一代高硬钢涂层技术”
我司全新一代高硬钢涂层硬度和抗氧化温度显著提升，硬度从30Gpa提升至40Gpa，最高使用温度从1000℃提升至1200℃。
优化刀具表面质量，提升加工工件表面质量。
可实现高精度产品，高合格率加工，最具代表性的是实现微小径刀具的稳定生产。
典型案例1——SH360系列高硬钢加工立铣刀侧铣精加工
| 刀具规格 | SH360-S6-6-15-K/ D6x15x50xd6 |
| 加工材料 | SKD11（60HRC） |
| 加工参数 | n=8000RPM ，F=3000mm/min Ap=6.0mm，Ae=0.08mm |
| 冷却/刀柄 | 气冷/热缩刀柄 |
对比在相同工况下加工60米后的刀具后刀面磨损图片，金鹭刀具磨损为0.04mm，而A公司产品，磨损已经超过0.1mm，已经无法继续精加工使用。金鹭全新一代高硬钢涂层，在加工过程中有效的保护了刀具，使金鹭刀具性能优于A公司同类产品66%以上。
典型案例2——SHM200系列小径深加工立铣刀仿形精加工
| 刀具规格 | SHM200-BN2-3-13-K/R1.5x2.4x13 |
| 加工材料 | SKD11（60HRC） |
| 加工参数 | n=11200RPM ，F=1344mm/min Ap=0.04mm，Ae=0.04mm |
| 冷却/刀柄 | 气冷/热缩刀柄 |

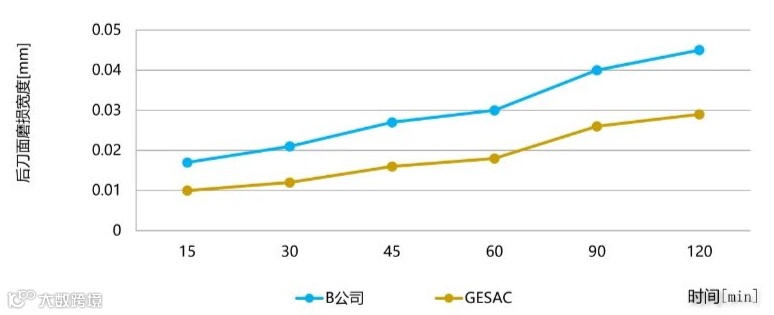

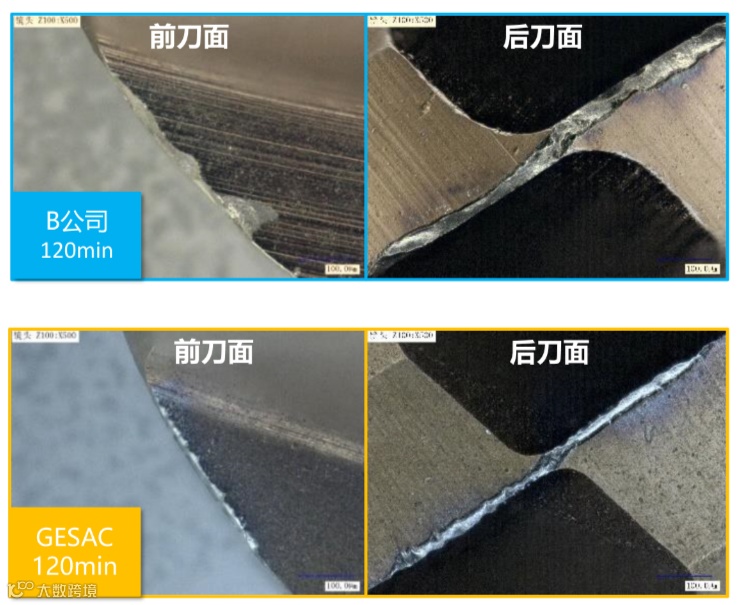

对比在相同工况下加工120min后的刀具后刀面磨损，金鹭刀具磨损为0.027mm，而B公司刀具磨损达到0.049mm，在金鹭全新一代高硬钢涂层性能加持下，金鹭刀具性能优于B公司同类产品一倍以上。
更多精彩，请关注我们！
