一、产品概述
QT240G是一款基于精简指令集（RISC）架构高性能的32位MPU的嵌入式计算机。该CPU是以ARM9为核心的系统级单芯片，最高支持300MHz的频率。系统提供RS485/RS232通讯，有线网络通讯，全网通4G通讯，具有体积小、功耗低、效率高等特点，适用于电力集中器、通讯管理、工业控制、网关等场合。

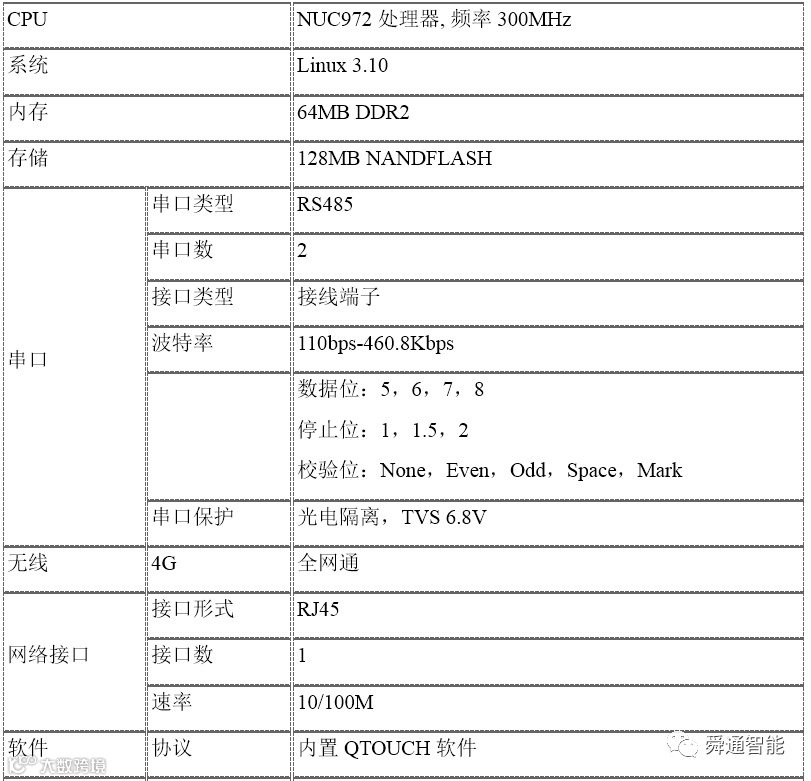

二、产品特性
1. 硬件特性
NUC970 CPU：
32bit ARM9架构，主频300MHz
内存：
内置64Mbyte DDR2
FLASH：
128Mbyte NANDFlash
加密：
支持PRNG/DES/3DES/AES/SHA/HMAC加密，最高256位加密模式
看门狗：
内置WDT，溢出时间小于60秒，支持空闲唤醒和掉电唤醒
RTC:
高精度实时时钟，内置供电电池
调试口（内置，不对用户开放）：
1路串口为系统console口。波特率：115200，数据位：8，停止位：1，校验位：none，流控：无
RS485：
2路独立RS485通讯，内部全隔离保护设计
有线网络：
1路10M/100M自适应工业以太网，标准RJ45接口
15KV TVS保护，内部全隔离保护设计
无线网络：
专为 M2M 和 IoT 应用而设计的 LTE Cat 4 无线模块
各网络制式全面覆盖
1个SIM卡接口，1个天线接口
传输速度：达到相应功能的标准速度
SD CARD：
内置一个SD/MMC卡接口

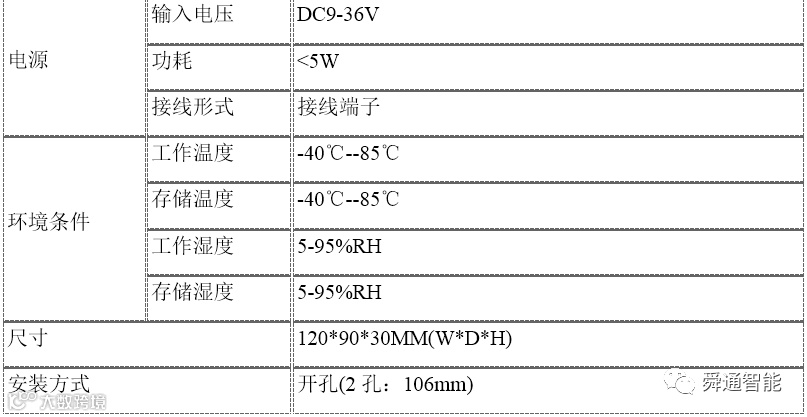

电源：
输入电压：DC9-36V
单机功耗：< 5W
机械特性
外壳金属材质
尺寸：120MM*90MM*30MM
工作环境
工作温度：-40℃~+85℃
工作湿度：5% ~ 95%
2. 软件特性
2.1 系统特性
QT240G预装基于NUC970 的Linux操作系统，版本为3.10.x。满足POSIX标准或类UNIX平台的应用程序。针对系统特有的硬件设备，内核提供了简单、易用的驱动接口，可加速用户的应用程序开发。
QT240G系统的软件系统共分为3部分，分别为Bootloader、linux内核和rootfs。Bootloader是遵循GPL条款的开放源码项目，UBoot主要是引导内核的启动，支持NFS挂载、NAND Flash启动；linux内核是整个操作系统的最底层，负责整个硬件的驱动，以及提供各种系统所需的核心功能；rootfs是用于明确磁盘或分区上的文件的方法和数据结构，即在磁盘上组织文件的方法。
2.2 环境配置
2.3 管理机登录
IP： eth0：192.168.1.177
用户名：root
密码 ：root

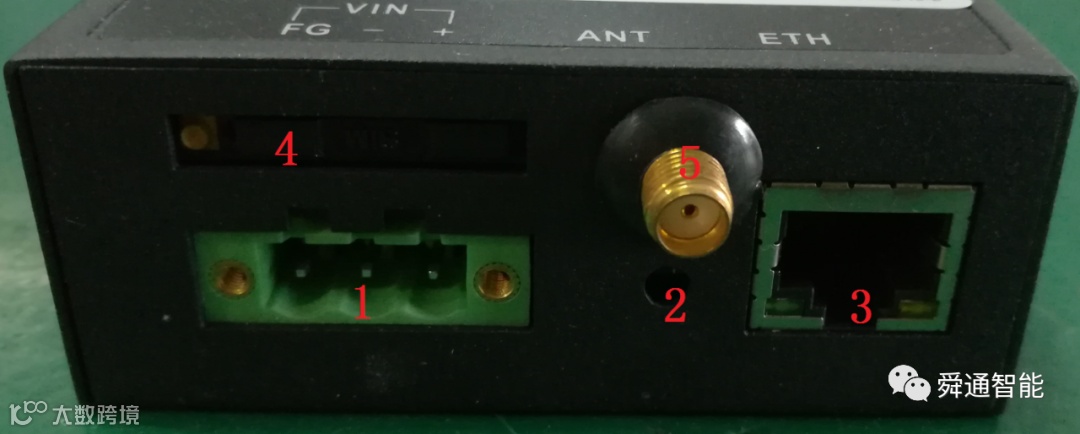

三、接口定义

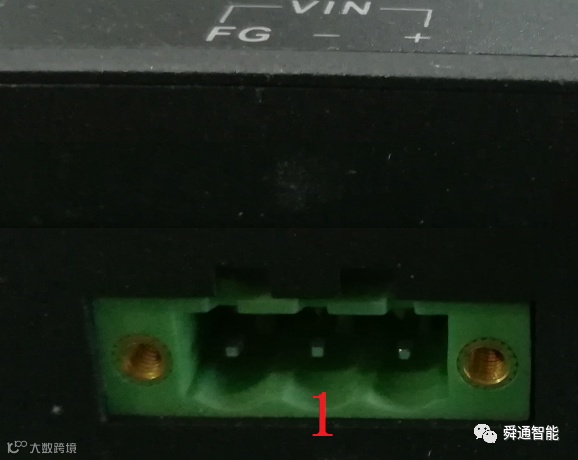

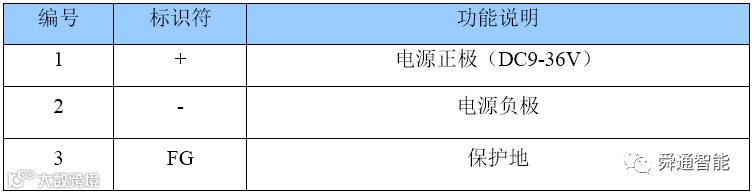

1. 电源接口VIN

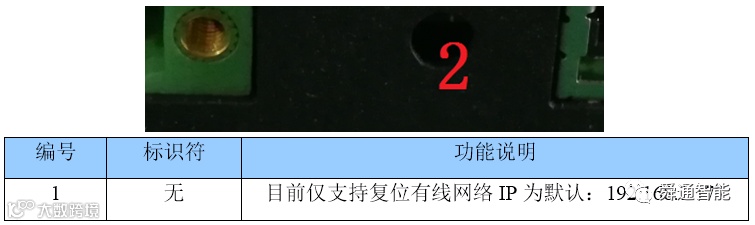

2. 复位接口

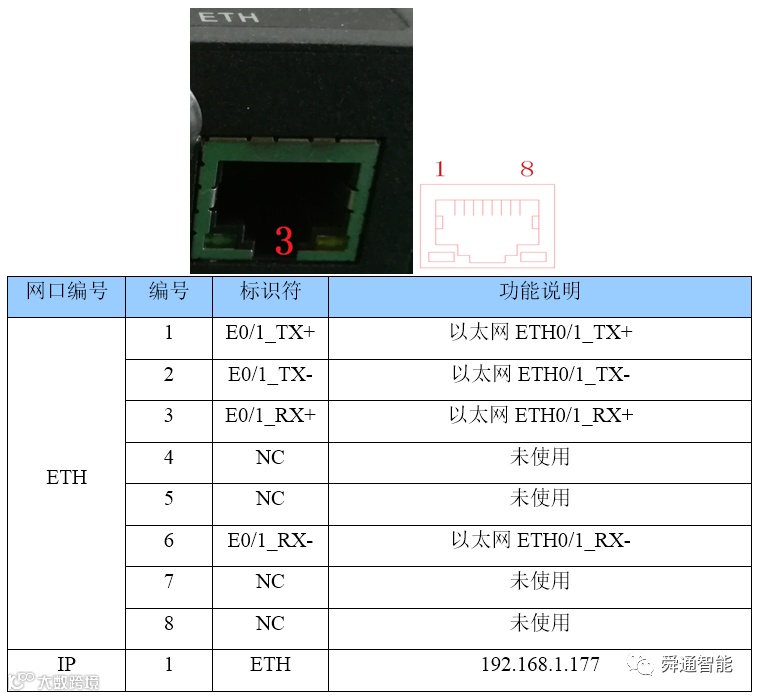

3. 网络接口

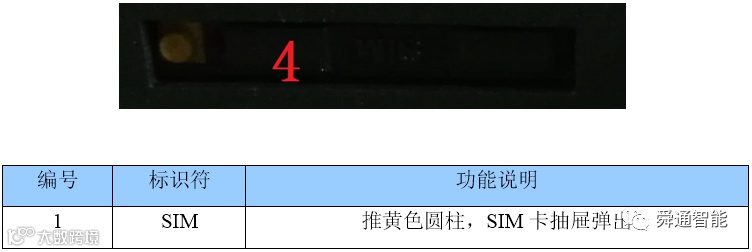

4. SIM卡接口

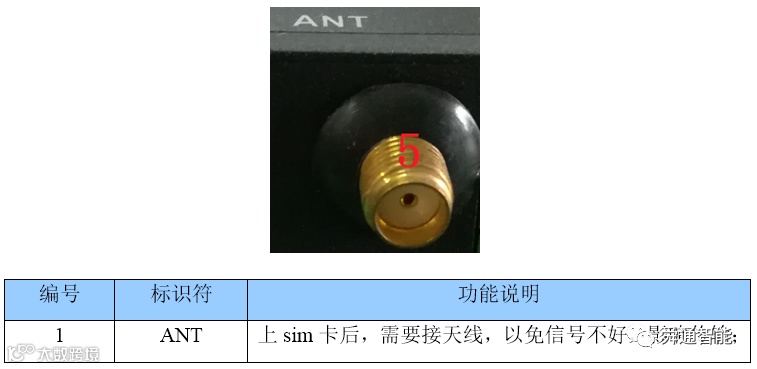

5. 4G天线接口

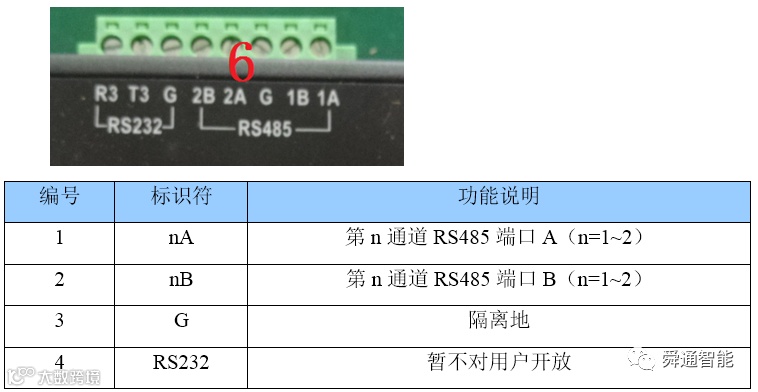

6. RS485接口

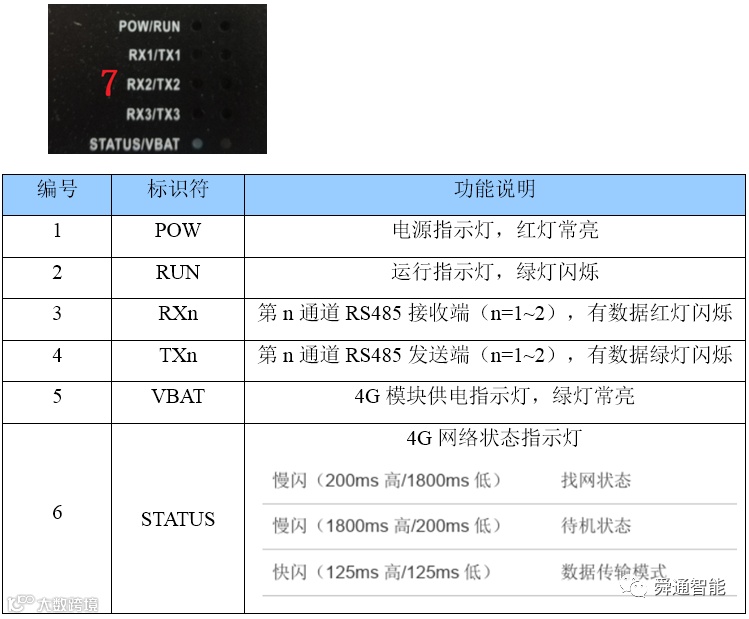

7. LED指示灯
8. 标签标识
四、常见问题
1.忘记已设置的IP：
可使用RST按钮恢复出厂默认IP
2.工程不能下载：
A.首先看下工程文件夹中是否有其它文件夹，有的话去掉再试；
B.其次检查下电脑的IP是否和设备设置在同一个网段。
3.下载成功后主程序或驱动不能运行：
A.选择正确的设备型号，尝试勾选更新主程序；
B.其次检查驱动版本是否正确。
4.上使用正常的SIM卡后不能正常联网：
首先保证断电状态下上卡；
把卡退出来重新放平放好；
5.运行几分钟时间，无线连接的设备掉线：
首先看下SIM卡是否能访问外网，如果为专网卡，请联系我们；
如果可以访问外网，请联系SIM卡供应商，获取APN并重新设置，通过QTOUCH->实时数据库->设置APN。
6.运行较长时间后，无线连接的设备掉线：
首先确认下SIM卡流量是否用完。
自查解决不了请联系我们的应用支持工程师协助解决。
