1.产品简介
QT220-DI 16路隔离开关量输入模块是舜通智能针对各种应用场合，开发的通用型开关量输入模块，可广泛应用于机械、消防、石化、建筑、电力、交通等各种行业中。QT220-DI有2组相互隔离的开关量输入通道，每组8路，共16路，可输入24VDC、48VC或220VAC的开关量信号。QT220-DI支持标准 MODBUS RTU协议，并具有通讯超时检测功能，可同其他遵循 MODBUS RTU协议的设备联合使用。
1.1系统概述
QT220-DI的原理框图如下图所示。模块主要由电源电路、隔离开关量输入电路、隔离RS485通讯电路及MCU等部分组成。模块选用了高速C51芯片，具有高速数据处理能力。系统具有看门狗电路，可以在出现意外时将模块重启，使得模块更加稳定可靠。QT220-DI针对工业应用设计，采用隔离的R485通讯接口，避免工业现场信号对模块通讯接口的影响，使通讯稳定可靠，并具有ESD、过压和过流保护。

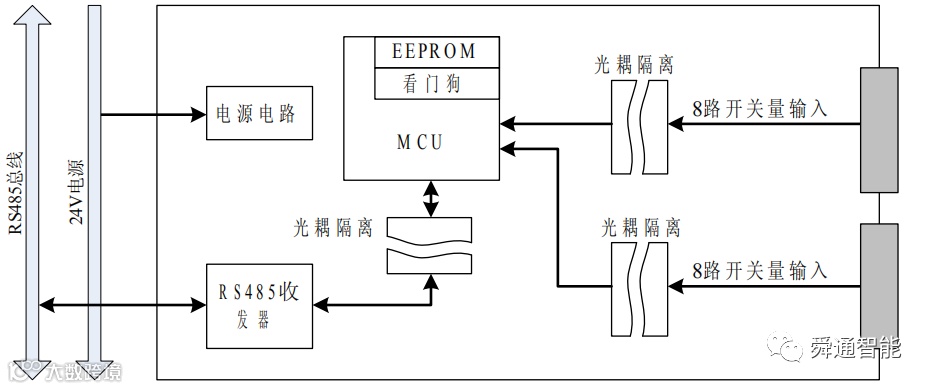

QT220-DI原理框图
武汉舜通智能科技有限公司是一家专业的企业能效管理系统解决方案，帮助企业建立完善的能耗监测、管理体系，实现能源消耗动态过程的信息化、可视化、可控化，对企业生产过程中能源消耗的结构、过程及要素进行管理、控制和优化，提高能源使用效率。
2.系统拓扑结构图
3.SCADA系统界面

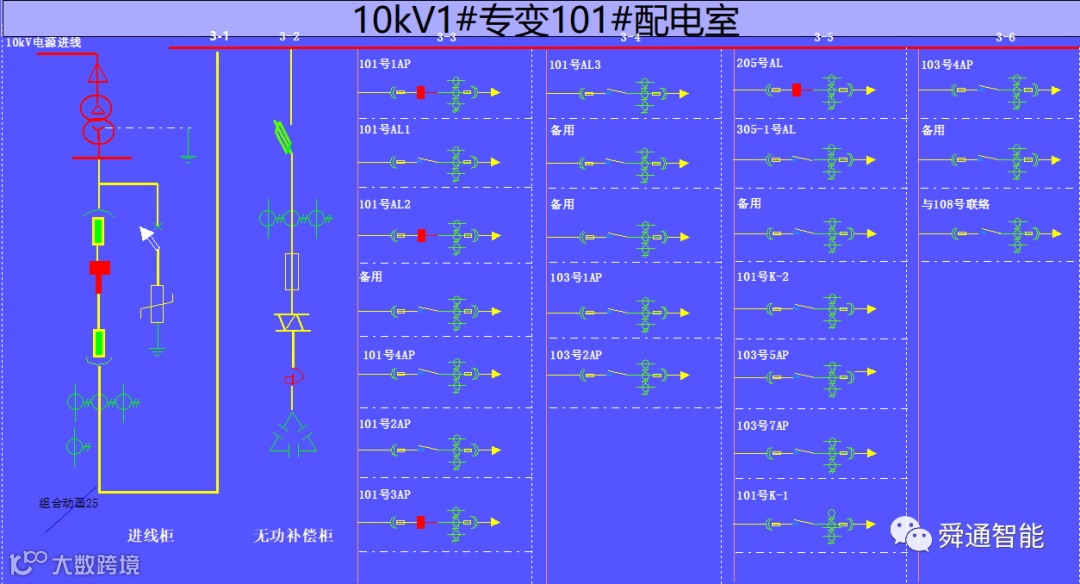

在一次图中可以显示：各个回路的电压检测状态，红色代表电压正常；绿色代表电压断路状态。一旦回路发生变化，系统图中可达到秒级刷新。第一时间知道回路状态。
4.应用案列一

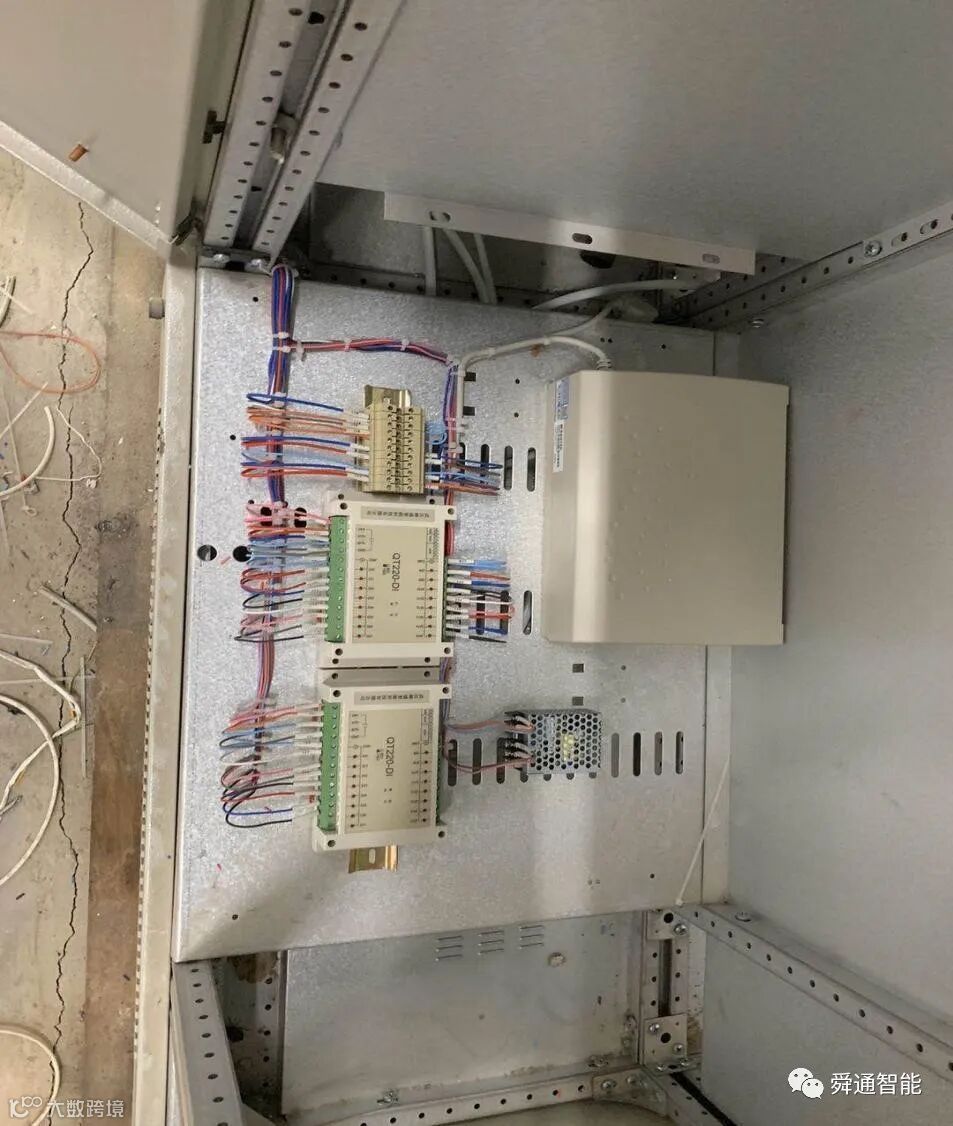

如图所示：QT220-DI模块，安装方便，可直接卡入35mm宽的导轨上即可。
4.2应用案列二

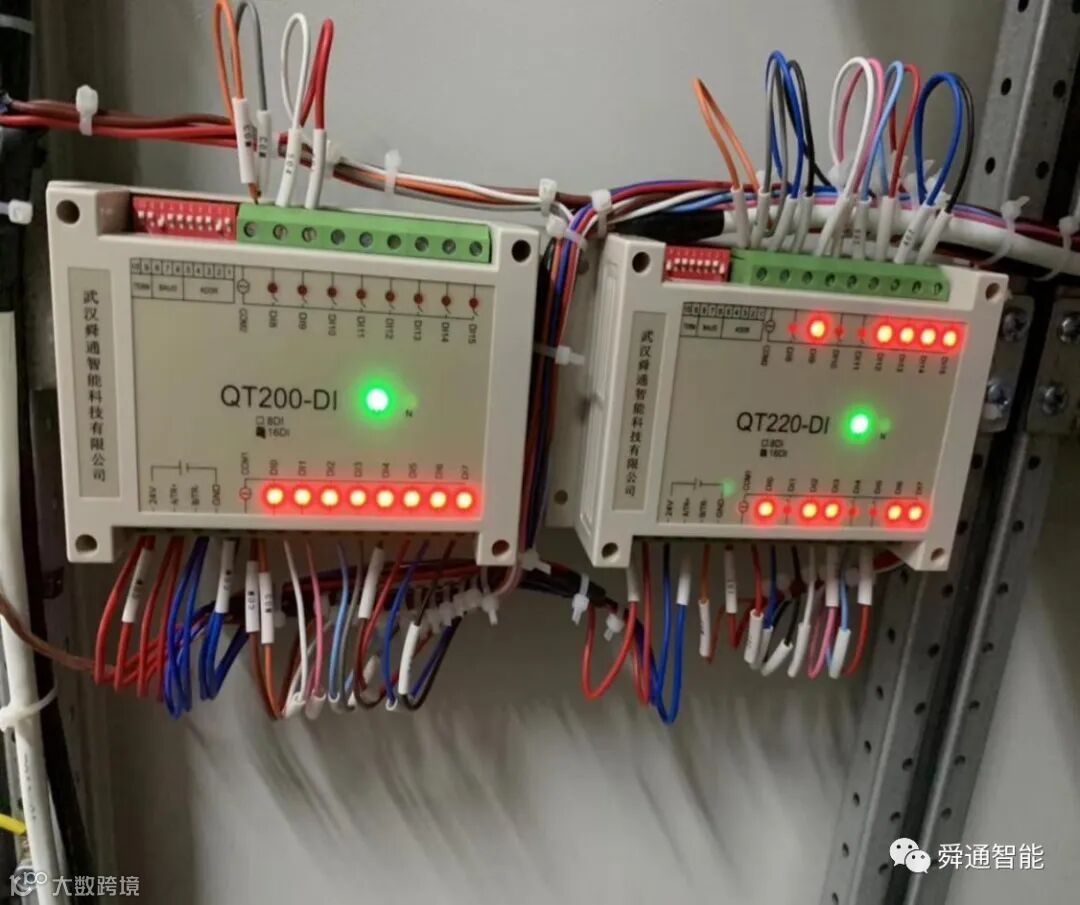

根据项目环境不同，若监测回路较多也可并用多个模块一起使用。
结束语：QT220-DI+SmartDAQ+舜通云=最佳失压监测组网解决方案
