一、简介
AB PLC 现在主要有：高端道的ControlLogix，中端CompactLogix，低端MicroLogix。AB PLC 的特点是具有极强的回通信能力，这点是其它PLC所不能比的。AB PLC是一个著名的可编程控制器产品，在产品体系基本上涵盖了工业控制产品的各个领域，并以产品的可靠而著称。在国内的PLC市场的占有率近30%。
二、新建驱动
打开QTouch工程管理器，新建工程，建好工程后点击左侧的网络设备

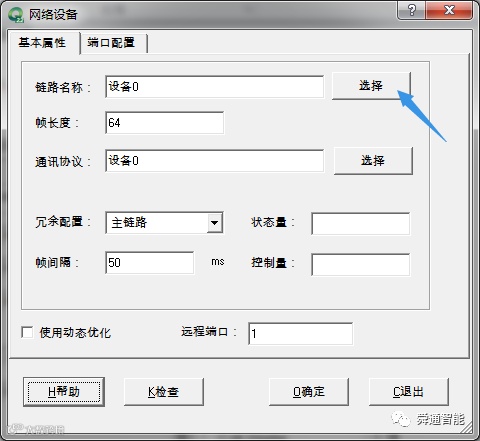

双击新建网络设备，弹出一个选择通讯协议的界面如图

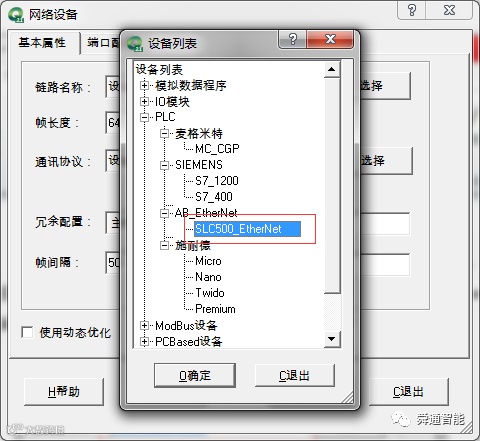

点击上图的第一个选择按钮，在弹出的窗口里选择PLC设备下的“SLC500_EtherNet”

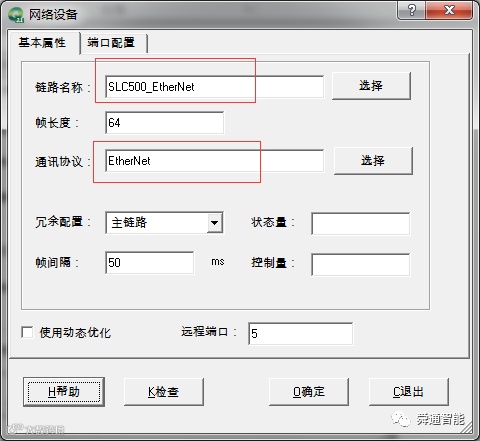

再点击第二个选择按钮如图:
选择EtherNet协议即可
三、配置驱动的IP地址和端口

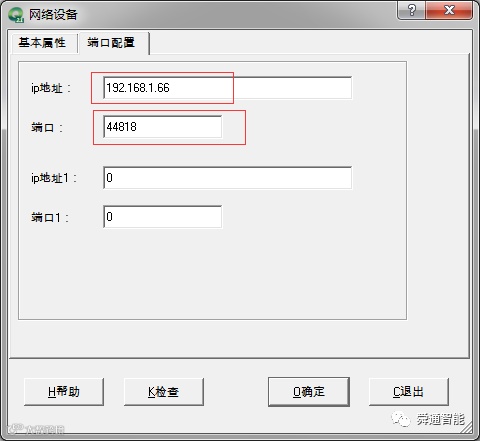

选择的端口配置页面，输入PLC的ip地址，端口号填写44818（标准协议采用44818）
完成上述操作驱动建立完毕，然后ping一下AB PLC，检测下网络是否畅通。
四、新建变量

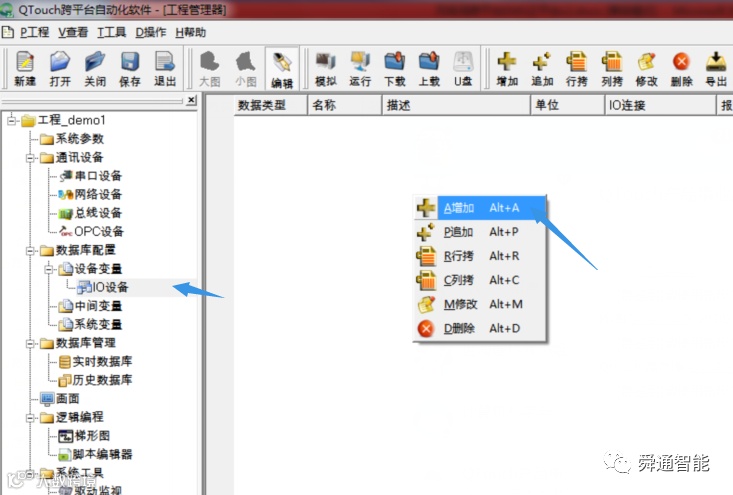

鼠标选择IO设备，在右边空白处点击“增加”，增加变量
弹出如图

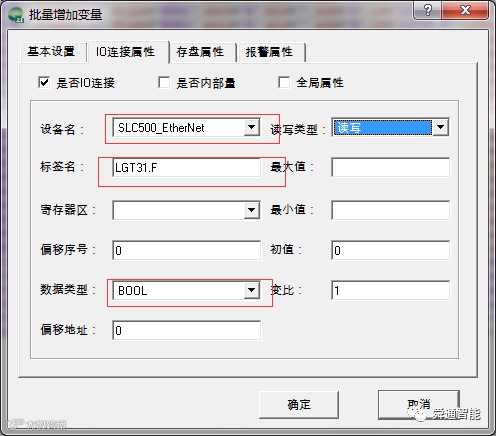

打开上图的“IO连接属性”页，勾选“是否IO连接”，设备名选择上面新建的驱动，标签名输入PLC中定义的标签名称，例如：LGT31.F，数据类型布尔；

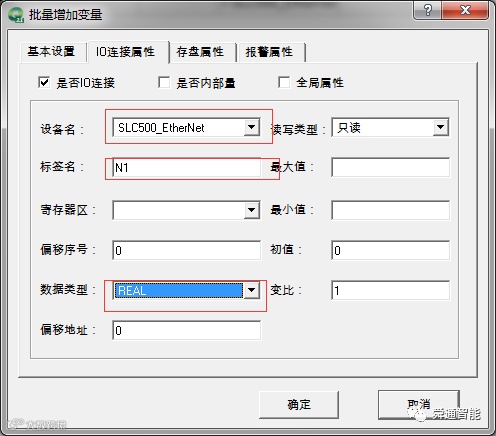

建立模拟量，标签名为N1,数据类型为Real；

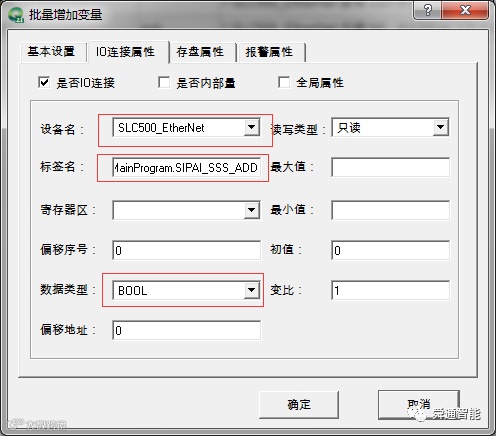

注意的是：当变量是Program Scope tag里的原子变量时
标签名格式为PROGRAM:<program name>.<atomic name>
例如：Program:MainProgram.SIPAI_SSS_ADD，数据类型bool;

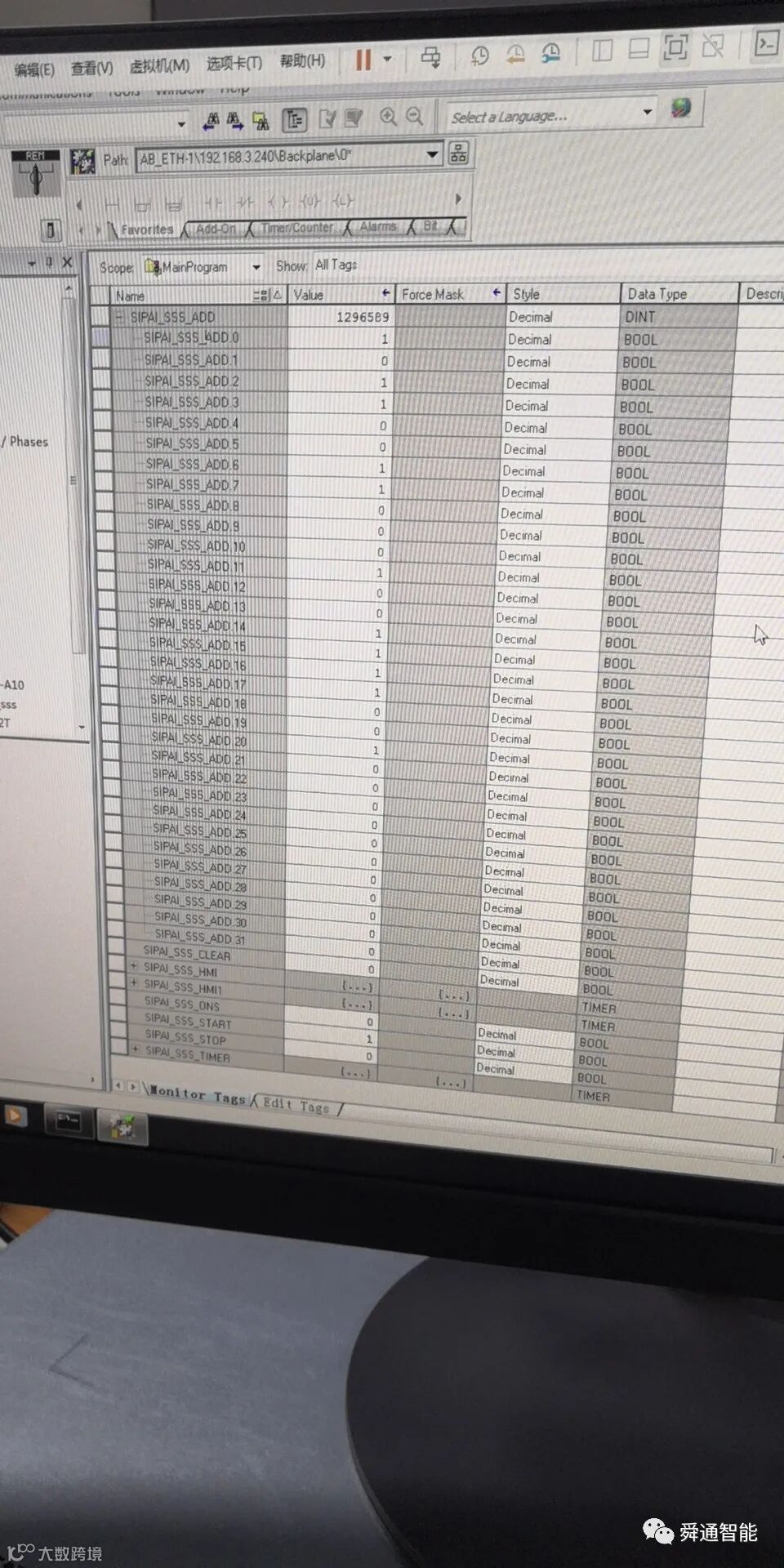

变量如下：
五、运行测试
完成以上四步后点击保存 ，新建一个画面，点击运行

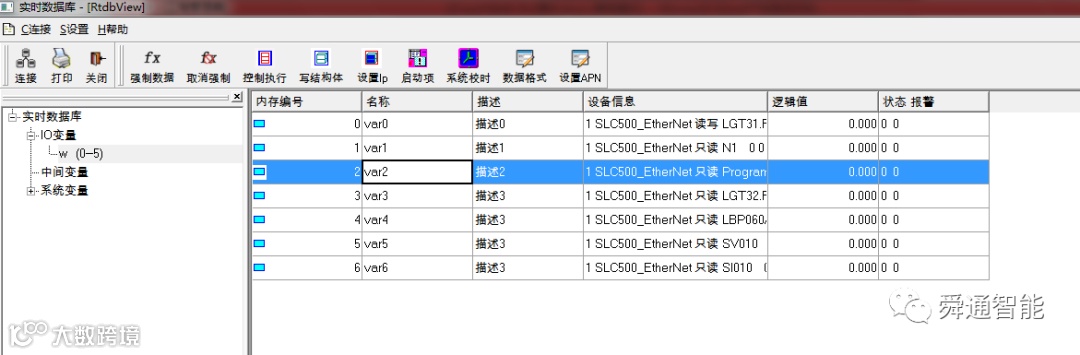

运行之后，最小化运行界面，双击工程管理器的实时数据库可以观测数据是否已经读取；
如果数据未读取到，可以先检查下驱动监视，如下图双击左侧驱动监视，点击连接，勾选显示，即可看到收发的报文。
