二、产品规格

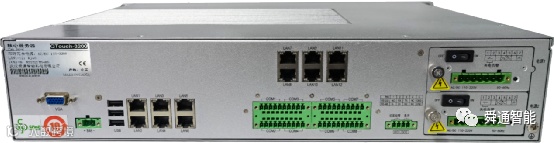

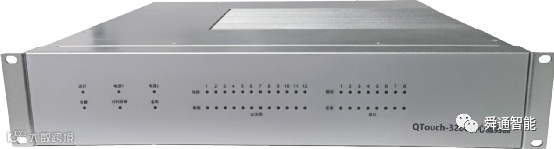

外观结构如下图所示：
产品主要技术规格如下：
项目 |
定义 |
|
主要功能指标 |
处理器(CPU) |
基于 Intel 3955U 2.0GHz |
内存 |
4G |
|
存储 |
128G SSD |
|
VGA |
整机提供 1 个 VGA 显示接口 支持分辨率不低于 1024×768 |
|
USB |
整机提供3个USB2.0接口 |
|
网口 |
12 个网口 |
|
串口 |
8 个串口，为 2*10Pin 凤凰端子 接口形式 |
|
扩展总线 |
提供一个标准PCIE X1扩展槽 |
|
主要性能指标 |
外形尺寸 |
440mm（宽）×88 mm（高）×375mm（深） |
净重 |
11.25Kg |
|
工作温度： 机械硬盘：-5℃～+45℃ 固态硬盘：-25℃～+55℃ 存储温度：-40℃～+70℃ |
||
湿度 |
恒定湿热：40℃，95%RH（非凝结状态） |
|
电磁兼容性 |
符合国际标准 IEC 61850《变电站通讯网络和系统》 符合国标 GB/T 15153-1《远动设备及系统》 辐射骚扰：GB 9254-2008 A 级 传导骚扰：GB 9254-2008 A 级 GB/T 17626.2.2018 静电放电（IV）级 GB/T 17626.4-2018 脉冲群抗扰度（IV）级 GB/T 17626.5-2019 浪涌（冲击）抗扰度（IV）级 GB/T 17626.6-2008 传导抗扰度（III）级 GB/T 17626.12-1998 振荡波抗扰度试验（III）级 GB/T 17626.3-2017 射频电磁场辐射抗扰度（III）级 GB/T 17626.9-2011 脉冲磁场抗扰度（V）级 GB/T 17626.18-2017 阻尼振荡磁场抗扰度（V）级 GB/T 17626.8-2006 工频磁场扰抗扰度（V）级 GB/T 17626.11-2008 电压暂降、短时中断和电压 变化试验（能承受规定电压暂降 100%、持续时间10ms） |
|
可靠性 |
平均无故障工作时间：MTBF≥30000h 平均维修时间：MTTR≤0.5h |
|
安全性 |
满足 GB4943 的基本要求 |
|
机械环境适应性 |
抗振动：能承受严酷等级为 Bm 级的振动响应实验（应能承受频率 f≤9Hz 时振幅为 3mm 及 f＞ 9～200Hz 时加速度为 10m/s²的振动），关机震动。 抗冲击：能承受严酷等级为 Bm 级的冲击实验，半正弦脉冲持续时间：11ms,峰峰值加速度 10g, 关机实验。 |
|
电源特性 |
输入：AC/50Hz，110V～220V；DC:110V～220V 单电源、冗余电源可选 整机功耗：27.72W（待机状态） 整机功耗：34.5W |
|
三、系统介绍

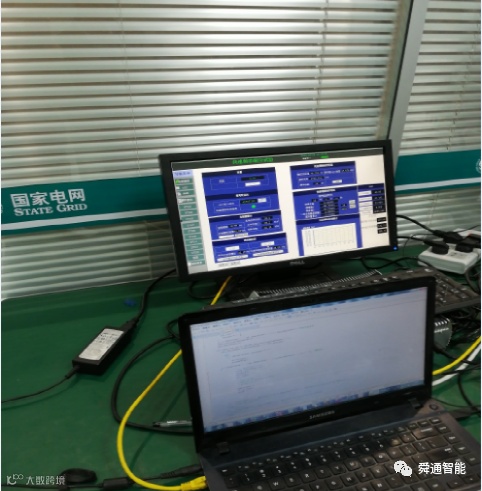

1、工程截图：
2、计算及控制

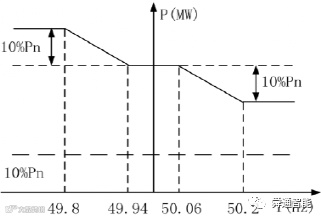

光伏电站快速频率响应有功-频率下垂特性曲线
计算公式
为快速频率响应死区，单位：Hz
为系统额定频率，单位：Hz
为额定功率，单位：MW
有功功率初始值，单位：MW
调差率
QTouch快频系统在各种工况条件下，完成了快频向上调节和向下调节，以及调节的效率，控制调节命令全部发送完成时间在700ms以内，调节误差在允许的范围之内。
