一、项目概况
1.1 环境背景
二、项目建设内容

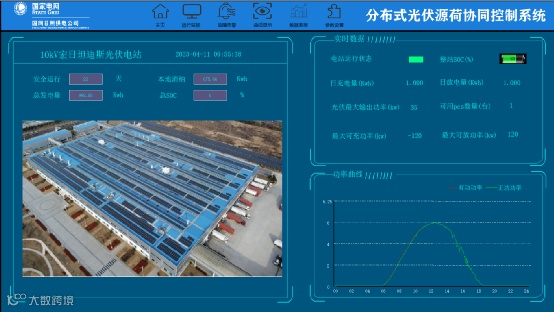

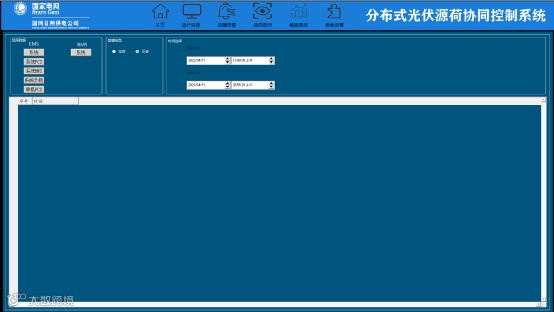

2.1 系统主页

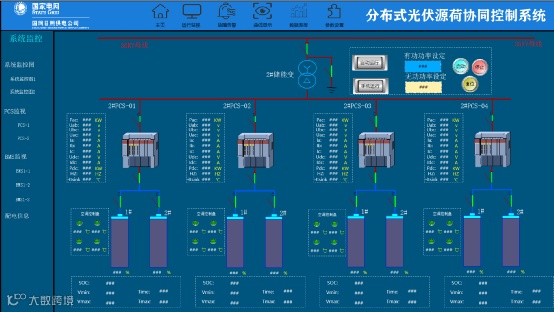

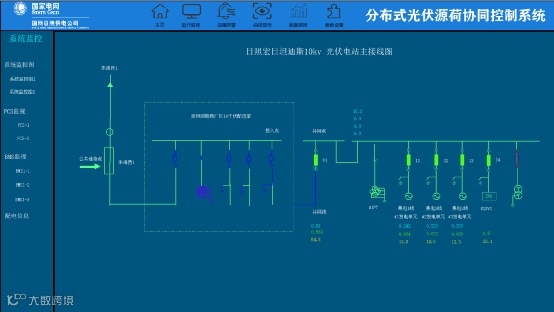

2.2 系统监控一次图

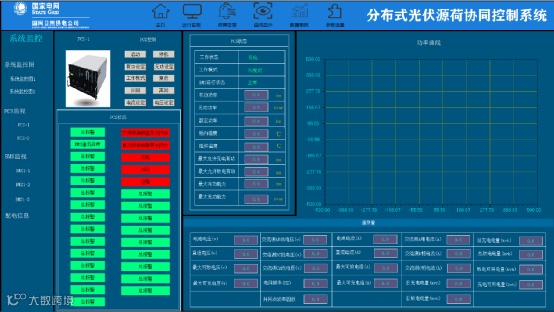

2.3 pcs调控监控页

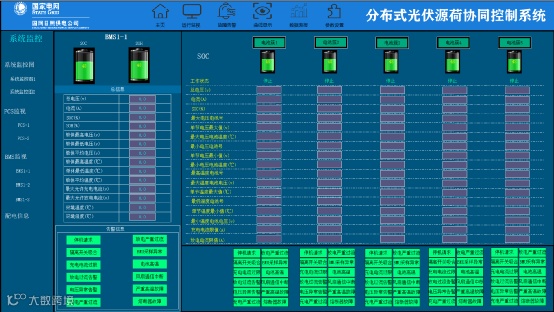

2.4 BMS调控监控页
2.5 曲线显示页

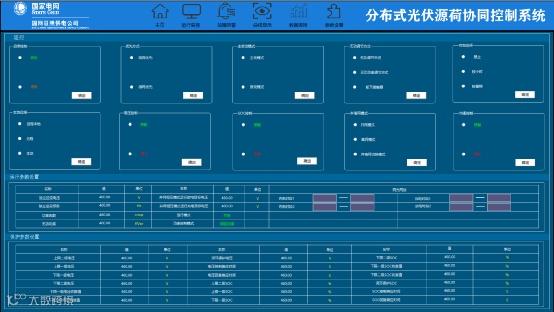

2.6 参数设置页
2.7数据报表页
三、硬件产品规格说明

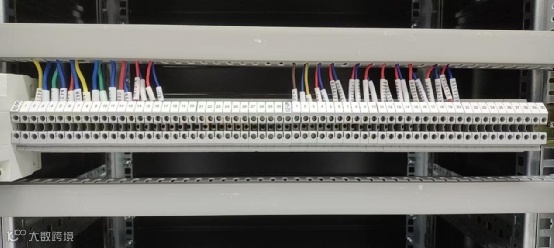

接线说明如下：
序号 |
QT-502 |
||
1 |
1n:1 |
A641 |
电压信号 |
2 |
1n:N |
N641 |
负极 |
3 |
1n:2 |
B641 |
电压信号 |
4 |
1n:N |
N641 |
负极 |
5 |
1n:3 |
C641 |
电压信号 |
6 |
1n:N |
N641 |
负极 |
7 |
1n:4 |
A421 |
电流信号 |
8 |
1n:N |
N421 |
负极 |
9 |
1n:5 |
B421 |
电流信号 |
10 |
1n:N |
N421 |
负极 |
11 |
1n:6 |
C421 |
电流信号 |
12 |
1n:N |
N421 |
负极 |
13 |
1n:IRIG-A |
|
B码对时+ |
14 |
1n:IRIG-B |
|
B码对时- |
15 |
1n:KO+ |
|
输出+ |
16 |
1n:KO- |
|
输出- |
|
QT-3200 |
||
1 |
电源2:4 |
D+ |
引自直流屏DC110~220V |
2 |
电源2:5 |
D- |
|
3 |
电源2:7 |
PE |
|
4 |
B码+ |
对时+ |
至时钟服务器 |
5 |
B码- |
对时- |
|
6 |
COM1:2 |
RS485A1 |
至采集终端 |
7 |
COM1:1 |
RS485B1 |
|
8 |
COM2:2 |
RS485A2 |
|
9 |
COM2:1 |
RS485B2 |
|
10 |
COM3:2 |
RS485A3 |
|
11 |
COM3:1 |
RS485B3 |
|
12 |
COM4:2 |
RS485A4 |
|
13 |
COM4:1 |
RS485B4 |
|
14 |
COM5:2 |
RS485A5 |
|
15 |
COM5:1 |
RS485B5 |
|
16 |
COM6:2 |
RS485A6 |
|
17 |
COM6:1 |
RS485B6 |
|
18 |
COM7:2 |
RS485A7 |
|
19 |
COM7:1 |
RS485B7 |
|
20 |
COM8:2 |
RS485A8 |
|
21 |
COM8:1 |
RS485B8 |
|
注：

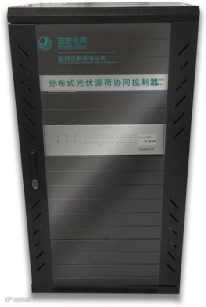

柜体内部组成设备说明如下：

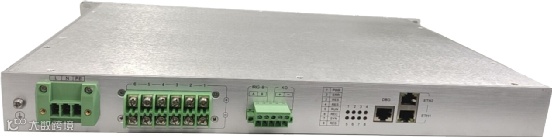

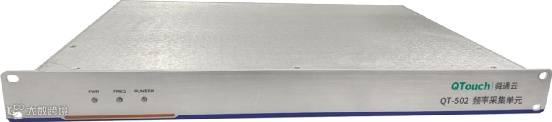

1、QT-502频率采集单元
产品主要技术规格如下：
项目 |
定义 |
|
硬件参数 |
处理器(CPU) |
PowerPC |
内存 |
1GB |
|
硬盘 |
128G SSD |
|
操作系统 |
Vxworks |
|
外部通信口 |
2*RJ45电以太网口 |
|
面板指示灯 |
运行、告警、频率 |
|
电源 |
110V-2220V宽范围交直流通用电源 |
|
外形尺寸 |
19英寸1U标准上架结构 |
|
输入 |
57.74V/1A*3三相四线 |
|
对时方式 |
支持电B码 |
|
性能参数 |
频率采样精度 |
±0.001Hz（0-65Hz） |
电压采样精度 |
0.001V |
|
电流采样精度 |
0.001A |
|
通信上送刷新时间 |
100ms |
|

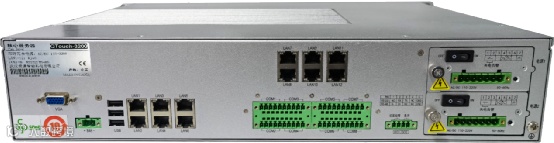

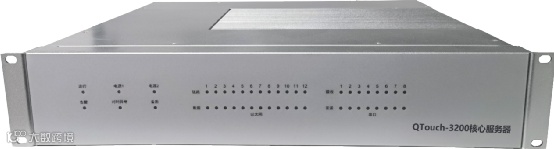

2、QTouch-3200核心服务器
产品主要技术规格如下：
项目 |
定义 |
|
主要功能指标 |
处理器(CPU) |
基于 Intel 3955U 2.0GHz |
内存 |
4G |
|
存储 |
128G SSD |
|
VGA |
整机提供 1 个 VGA 显示接口 支持分辨率不低于 1024×768 |
|
USB |
整机提供3个USB2.0接口 |
|
网口 |
12 个网口 |
|
串口 |
8 个串口，为 2*10Pin 凤凰端子 接口形式 |
|
扩展总线 |
提供一个标准PCIE X1扩展槽 |
|
主要性能指标 |
外形尺寸 |
440mm（宽）×88 mm（高）×375mm（深） |
净重 |
11.25Kg |
|
工作温度： 机械硬盘：-5℃～+45℃ 固态硬盘：-25℃～+55℃ 存储温度：-40℃～+70℃ |
||
湿度 |
恒定湿热：40℃，95%RH（非凝结状态） |
|
电磁兼容性 |
符合国际标准 IEC 61850《变电站通讯网络和系统》 符合国标 GB/T 15153-1《远动设备及系统》 辐射骚扰：GB 9254-2008 A 级 传导骚扰：GB 9254-2008 A 级 GB/T 17626.2.2018 静电放电（IV）级 GB/T 17626.4-2018 脉冲群抗扰度（IV）级 GB/T 17626.5-2019 浪涌（冲击）抗扰度（IV）级 GB/T 17626.6-2008 传导抗扰度（III）级 GB/T 17626.12-1998 振荡波抗扰度试验（III）级 GB/T 17626.3-2017 射频电磁场辐射抗扰度（III）级 GB/T 17626.9-2011 脉冲磁场抗扰度（V）级 GB/T 17626.18-2017 阻尼振荡磁场抗扰度（V）级 GB/T 17626.8-2006 工频磁场扰抗扰度（V）级 GB/T 17626.11-2008 电压暂降、短时中断和电压 变化试验（能承受规定电压暂降 100%、持续时间10ms） |
|
可靠性 |
平均无故障工作时间：MTBF≥30000h 平均维修时间：MTTR≤0.5h |
|
安全性 |
满足 GB4943 的基本要求 |
|
机械环境适应性 |
抗振动：能承受严酷等级为 Bm 级的振动响应实验（应能承受频率 f≤9Hz 时振幅为 3mm 及 f＞ 9～200Hz 时加速度为 10m/s²的振动），关机震动。 抗冲击：能承受严酷等级为 Bm 级的冲击实验，半正弦脉冲持续时间：11ms,峰峰值加速度 10g, 关机实验。 |
|
电源特性 |
输入：AC/50Hz，110V～220V；DC:110V～220V 单电源、冗余电源可选 整机功耗：27.72W（待机状态） 整机功耗：34.5W |
|
