QTouch-3250风电场AGCAVC控制系统

QTouch-3250风电场AGCAVC控制系统 舜通智能
2022-10-24
1
导读：电网远动控制柜是对风电场/光伏电场中的发电系统进行有功功率、无功功率控制，实现整个风电场的总有功功率、总无功功率快速跟随电网或风电场调度目标值，达到自动调节上网功率的目的。

1　功能概述

电网远动控制柜是对风电场/光伏电场中的发电系统进行有功功率、无功功率控制，实现整个风电场的总有功功率、总无功功率快速跟随电网或风电场调度目标值，达到自动调节上网功率的目的。
同时，包括电场限电损失统计、电场理论功率、电场可用功率等机组状态的推算功能，并且提供OPC、Modbus TCP标准协议接口。
AGC/AVC控制系统提供通信接口(如:协议、地址)、通信速率、分辨率、展示数量等预设参数的自定义配置功能，提供有功功率或无功功率控制模式、调节比例、闭环参考点、调度周期、速率限制等系统参数的动态配置功能。

2　系统功能

   2.1　实时数据展示

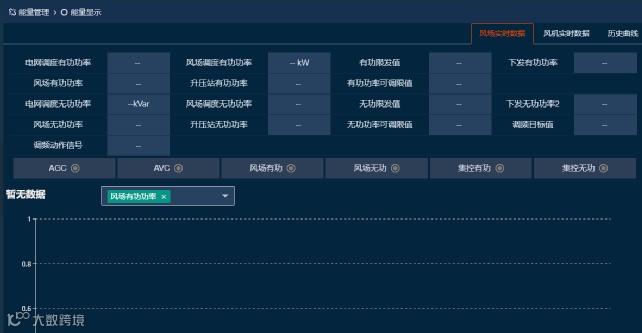

系统提供实时监控功能，可在能量管理平台主界面上显示风场实时运行数据， 能够在主界面上显示有功控制及无功控制的投退状态，并可在主界面上进行有功控制及 无功控制功能的投退。

   2.2　计算量实时监视

可根据当前风电机组的运行情况和设定的接收调度情况，计算出风场有功功率设定上限、风场有功功率可调上限、风场无功功率设定上限/下限值、总有功功率/无功功率设定值等。

   2.3　历史曲线对比

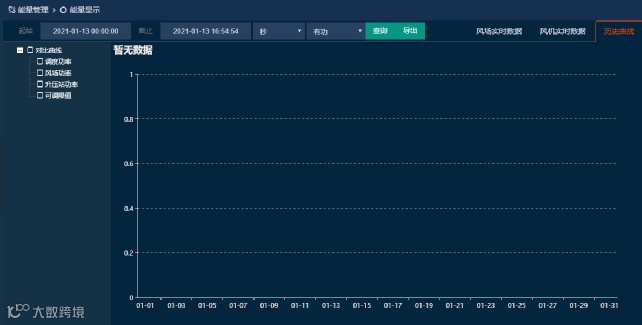

可以查看调度功率、风场功率、升压站功率、可调限值之间的对比曲线。

   2.4　参数设定

可实现风电场功率变化率的设置，对风场无功控制上下限进行设置。

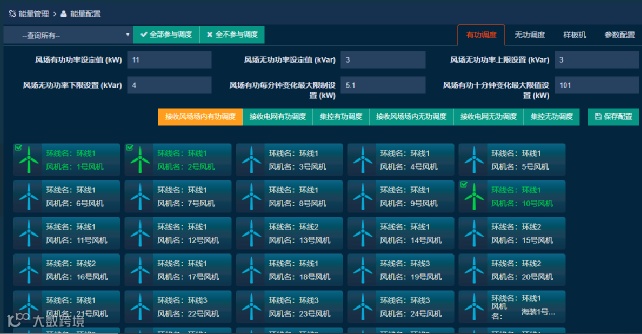

有功调度参数设置：

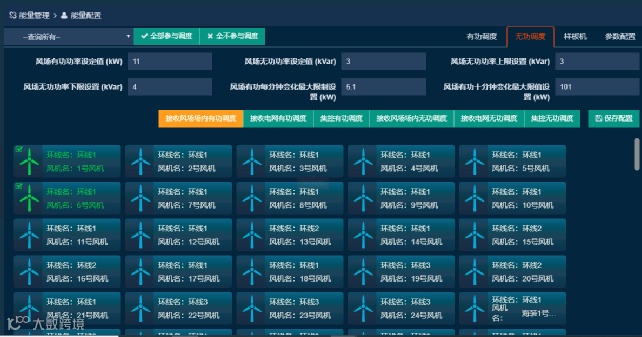

无功调度参数设置：

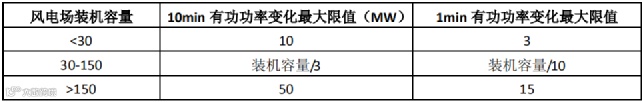

风电场有功功率变化率满足 GB/T 19963-2011《风电场接入电力系统技术规定》中 有功功率变化限制的要求：

   2.5　样板机：

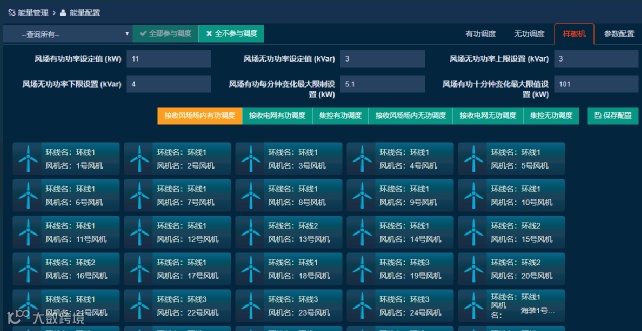

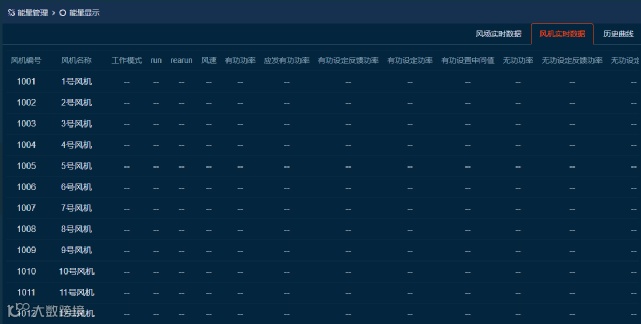

可对单台或多台机组设置为样板机、禁止有功调节、禁止无功调节等状态，在机组详细界面实时显示机组工作模式、通信状态风速、有功功率等运行参数的展示。

   2.6　参数配置：

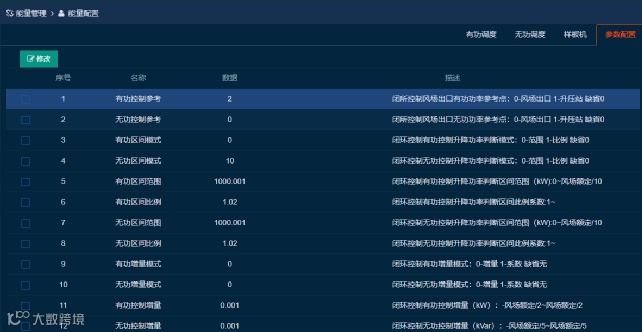

可对部分参数进行参数配置，如闭环参考点、闭环参考模式、控制死区、控制 偏移量等常用参数。

可自动保存接收到的全场功率指令、下发的单机功率指令、风速、当前功率、 风机状态、调度状态等数据，数据可导出。

3　与电网调度之间通讯及接收电网调度

   3.1　数据上传

可上传给调度中心基本风机运行数据：风速、有功功率、风机状态、无功功率、全场理论功率、全场可用功率等。

   3.2　有功功率自动控制

根据接收到的电网有功功率设定值自动调节风电场机组的有功输出，使有功功率控制在限定值，控制误差小于 3%。

   3.3　无功功率自动控制

在接收电网调度时，系统根据无功功率调节方式（接收总无功功率、接收单台无功功率、接收功率因数）进行无功功率调节。
根据接收到的电网无功功率设定值自动调节风电场机组的无功输出，使无功功率控制在限定值。
可提供正无功、负无功功率调节，无功功率的最大值不超过有功功率的 1/3。功率因数的调节范围：±0.95~1。

4　风电场全场功率调节

   4.1　全场有功功率调节

可根据需要在能量管理平台主界面中输入风场有功功率设定值，使有功功率控制在限定值，控制误差小于 3%。

   4.2　全场无功功率调节

可根据需要在能量管理平台主界面中输入风场无功功率设定值，使无功功率控制在限定值。可提供正无功、负无功功率调节，无功功率的最大值不超过有功功率的 1/3。

5　限电时段损失电量评估

在限功率时，评估风电场当前的理论有功功率，统计因限功率而损失的发电量并将该值上传给调度中心。
