【简介】
本项目位于某县内厂房屋顶，属于屋顶分布式光伏电站，通过低压并网柜汇流后就近接入配电变压器的低压侧母排。本光伏发电项目采用“自发自用，并网不上网”模式。为确保光伏发电不逆流上电网，在并网柜处安装了防逆流保护单元，同时安装一台具备边缘计算能力的调控装置，通过接入逆变器的双向功率电表，实时判别光伏发电功率，当光伏发电功率大于负载时，通过发出调功指令，及时调整逆变器处于低于负荷功率的运行水平，从而保障光伏电站正常运行。
【逆功率调控运行方式】

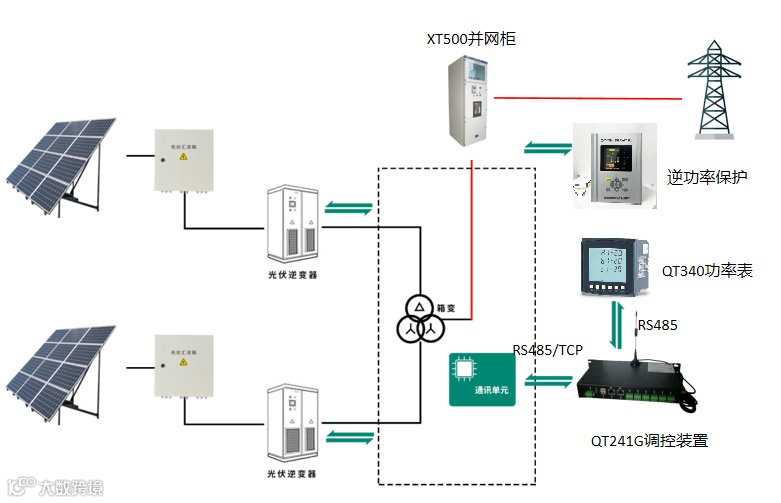

逆功率调控的运行方式如下图，在光伏电站安装：
光伏电站逆功率调控主要组成部分为：QT241G功率调控装置、QT340功率表、QT-6582H防逆流保护单元。
【逆功率调控原理】
光伏电站逆功率是指当光伏发电系统的发电量大于负载消耗的电量时，多余的电量会通过配电变压器向上级电网逆向送电的现象。这种现象被称为逆流或逆功率，它可能会导致电网的不稳定运行，对设备和系统造成损害，甚至影响电力系统的整体稳定性和可靠性。为了解决这一问题，光伏电站中安装了防逆流保护单元，也称为防逆流保护单元。
防逆流保护单元的主要作用是防止电力系统中出现逆流现象，确保电力系统的稳定运行。它通过实时监测电流方向和大小，一旦检测到逆流，将自动触发保护动作，防止电流从负载侧流向电源侧，从而保护设备和系统的安全。这种装置适用于低压光伏并网系统，不允许电站的电向电网送电，以避免对电网造成不良影响。
光伏逆变器具有多种方法调节和控制输出功率，以确保光伏发电系统的效率和稳定性。其中最核心的是频率和相位控制，逆变器通过调整输出电流的频率和相位，使其与电网的频率和相位同步，确保电力能够顺利并入电网。
防逆流调控原理：QT241G调控装置就是利用光伏逆变器的这个调节能力，通过对负荷侧的功率检测，当发现光伏功率大于负荷功率时，通过对逆变器的频率和相位控制，使之光伏的发电功率在自发自用的范围内，而不至于上送到电网，从而触发逆功率保护动作。
【项目实施现场】

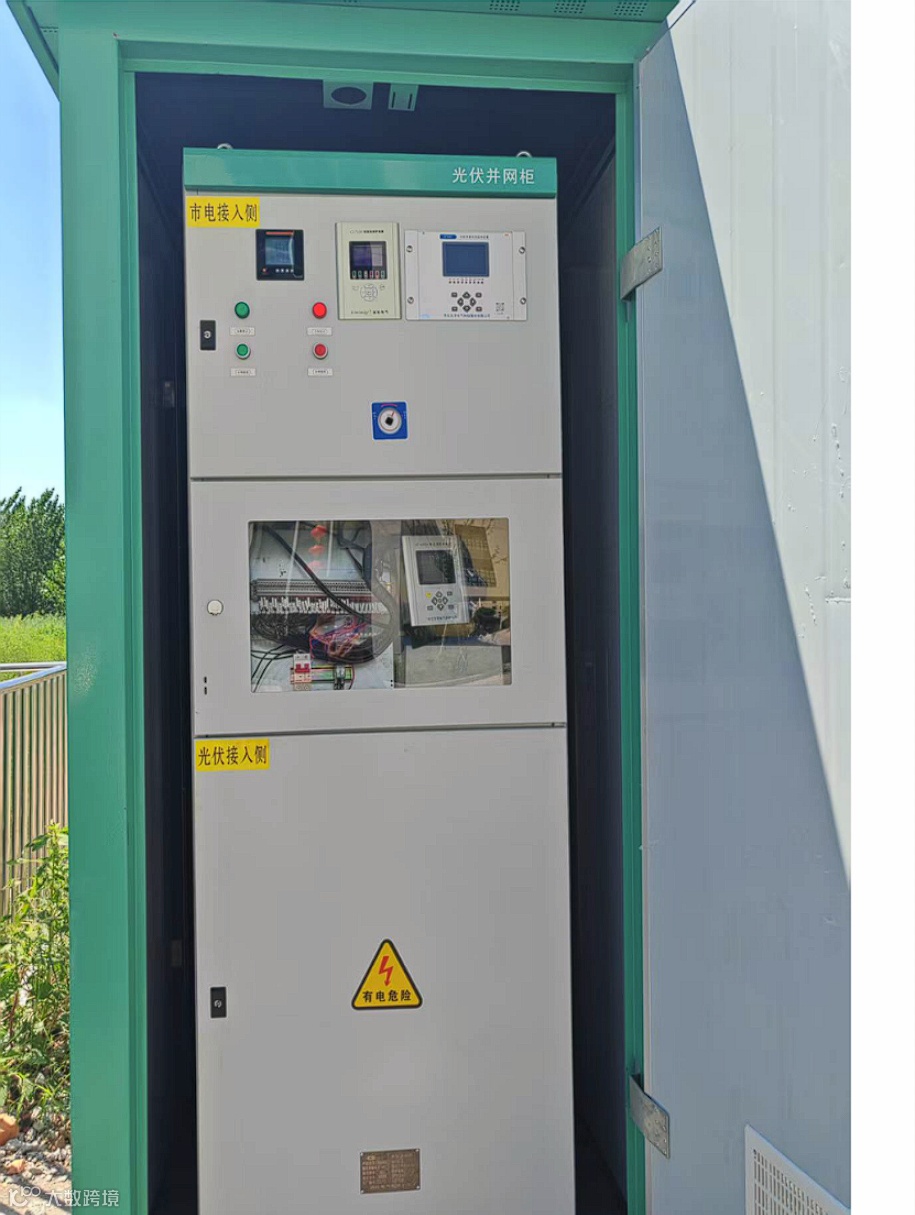

QT241G功率调控装置、QT340功率表、QT-6582H防逆流保护单元等安装情况。

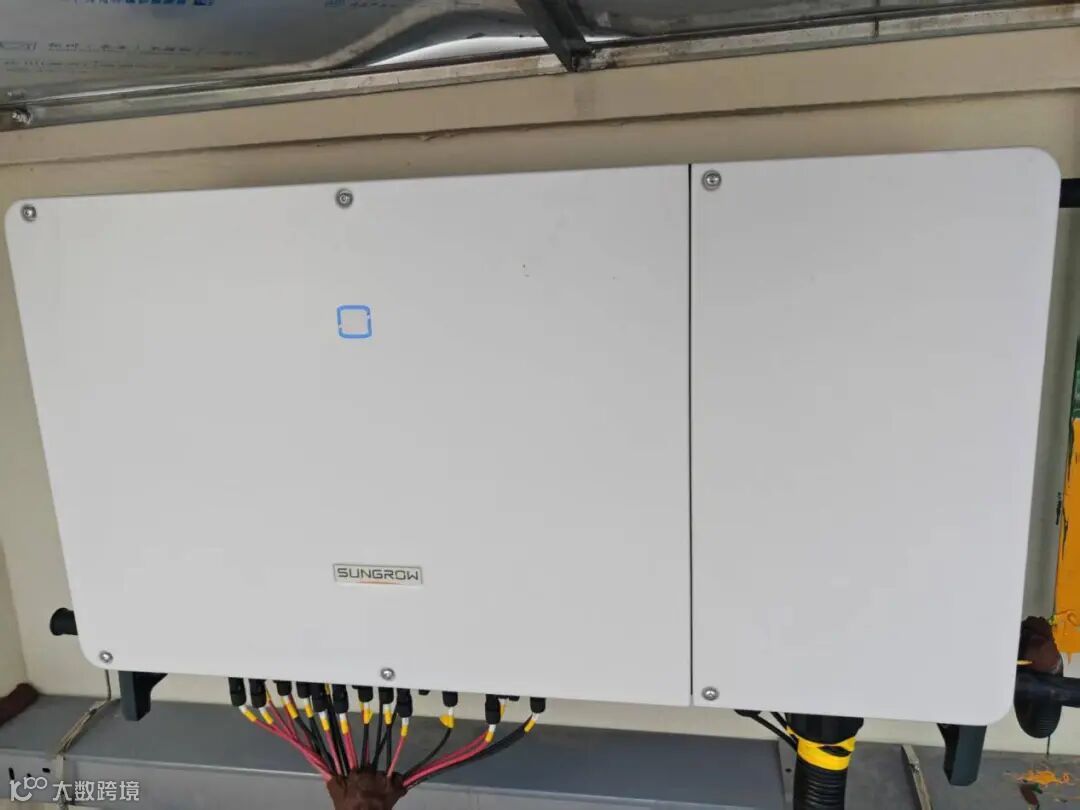

逆变器等设备安装情况
【系统功能展示】

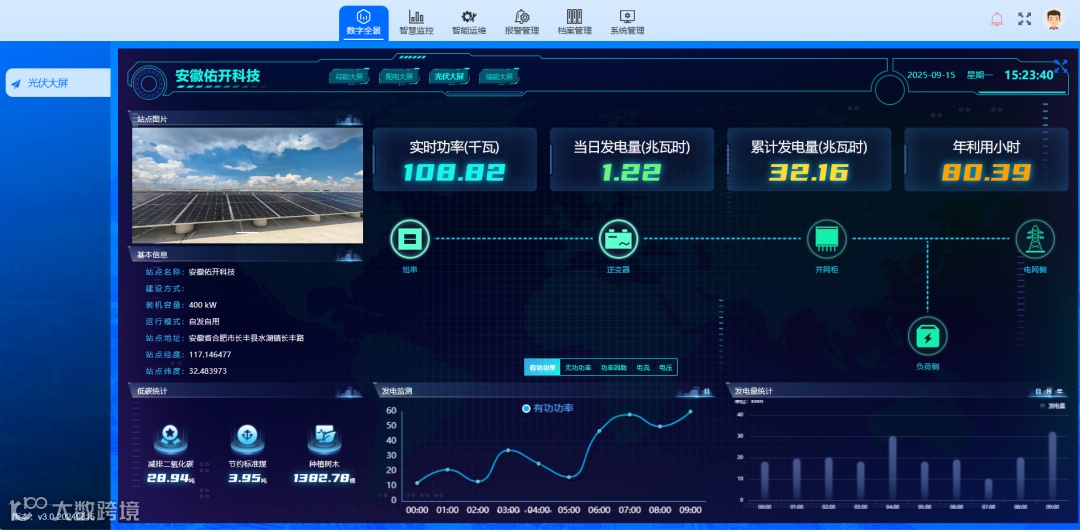

全景大屏
站点概览

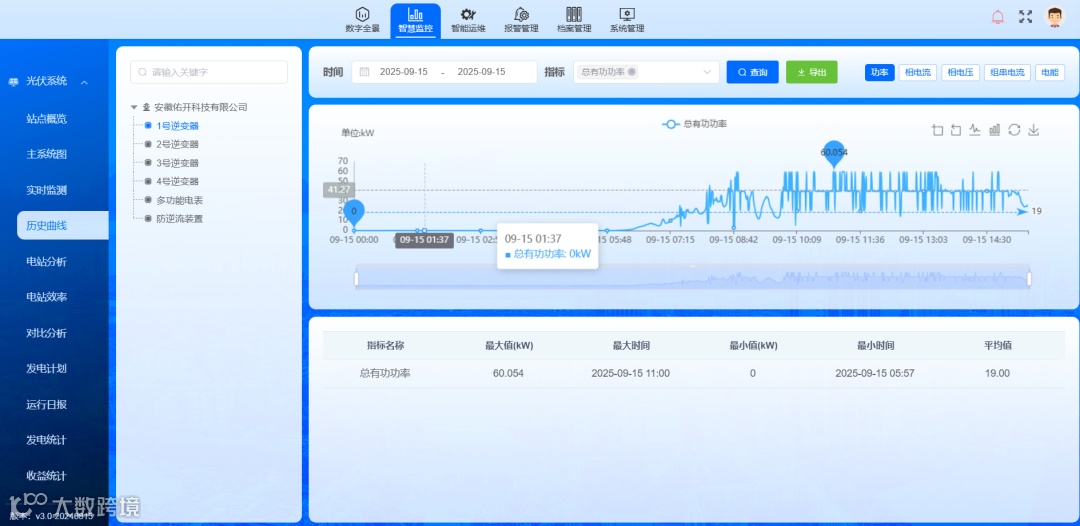

设备监测

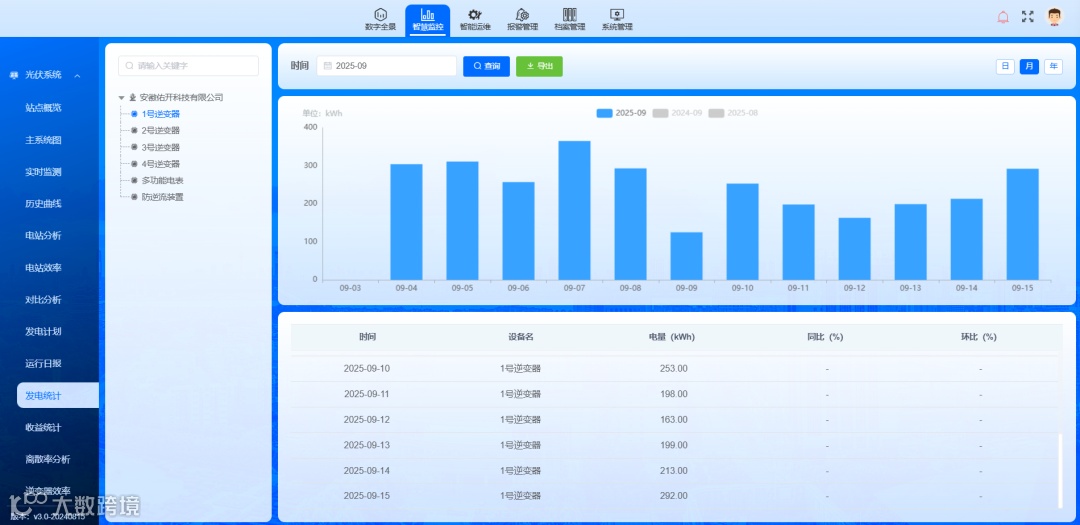

发电统计
【总结】
对某科技有限公司产业园区分布式光伏提供监控运维系统，实现了调整逆变器处于低于负荷功率的运行水平，从而保障光伏电站正常运行，同时还具有以下特点：
防止人身触电风险——在电力系统（如公共电网）停电进行维修时，如果用户侧的发电源（如太阳能光伏板）继续向本地电网反向送电，会使本应“无电”的线路带电，严重威胁维修人员的生命安全。防逆流装置能彻底杜绝这一情况。
消除“孤岛效应”——“孤岛效应”是指当电网断电时，用户自身的分布式发电系统（如光伏发电）未及时检测到停电而继续运行，形成一个给局部线路供电的“电力孤岛”。这非常危险，防逆流装置是消除孤岛效应的关键保护措施之一。
保护发电设备——逆向送电可能会导致电压和频率不稳定，超出设备（如逆变器、发电机）的正常工作范围，从而对其造成损害。防逆流装置可以保护这些昂贵设备免受冲击。
确保电能质量——未经控制的逆向潮流可能会引起电网局部电压升高、谐波污染等问题，影响同一线路上其他用户的用电质量（如导致电器设备损坏、灯光闪烁）。防逆流装置有助于维持电网电压和频率的稳定。
