ZDS2000系列示波器

华盼科技

2017-12-22

导读：ZDS2022 Plus250Mpts存储深度 22种协议触发25种协议解码330K次S波形刷新率

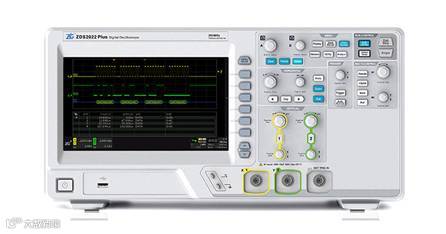

ZDS2022 Plus

250Mpts存储深度 22种协议触发

25种协议解码 330K次S波形刷新率

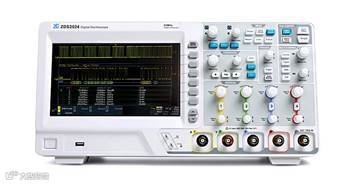

ZDS2024

112Mpts存储深度 21种协议触发

24种协议解码3 30K次S波形刷新率

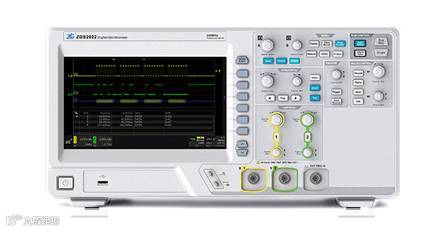

ZDS2022

112Mpts存储深度 21种协议触发

24种协议解码 330K次S波形刷新率

型号	ZDS2024 Plus	ZDS2022 Plus	ZDS2024	ZDS2022
模拟带宽	200MHz	200MHz	200MHz	200MHz
通道数	4	2	4	2
每通道实时采样率	1G	1G	1G	1G
存储深度	250Mpts	250Mpts	112Mpts	112Mpts
波形刷新率	>330Kwfms/s	>330Kwfms/s	>330Kwfms/s	>330Kwfms/s
协议解码种类	25种	25种	24种	24种
FFT点数	4M	4M	4M	4M
测量统计项	51种	51种	51种	51种

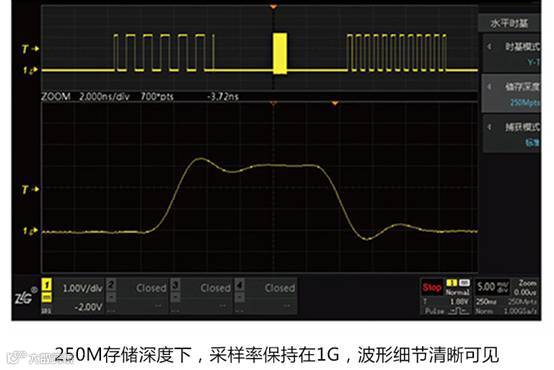

250M存储深度

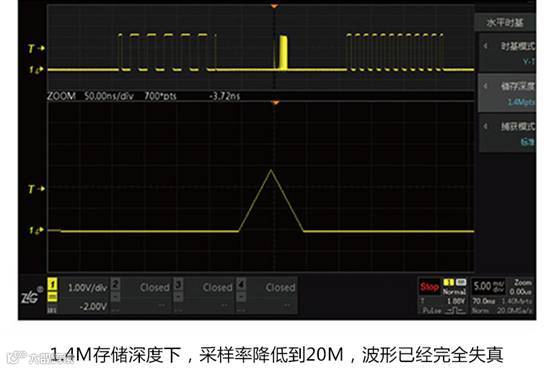

如果存储深度能够做到足够大，就能保持最高的波形采样率，则观察到的波形会更加真实、细腻。反之，如果存储深度只有1Mpts甚至更低，当要观察时长较大的波形时，示波器就只能被迫降低采样率。由于采样点数不足，示波器显示的波形也会严重失真，甚至产生波形混叠，误导用户测量分析。ZDS2024创新性地采用DDR3存储技术，配合大规模的FPGA器件，通过全硬件加速和多线程并行处理，存储深度最高可达250M ！在观察长时间波形时也不丢失波形细节。

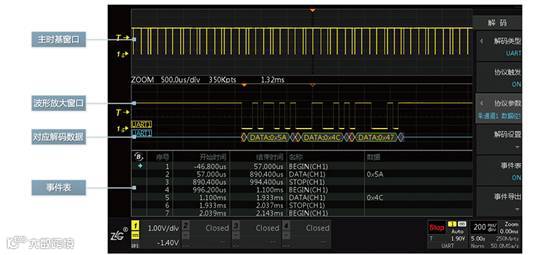

25种协议解码

在调试协议信号的时候，不仅需要观测协议波形，还要将波形解码成对应的数据。但一直以来各大品牌示波器的协议解码功能都要付费选配的，而且只有寥寥几种。ZDS2024 Plus示波器史无前例地免费配备了25种协议解码，CAN、LIN、I2C、SPI、UART、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、 SD_SPI、SD_SD、IrDA、Manchester、DiffManche、Miller、DHT11、 SHT11、 NEC、RC5、RC6、FlexRay，除此之外，ZDS2024 Plus还全球独家免费配备了CAN FD协议解码，真正再一次定义了200M示波器！

模板触发

工程师在调试产品的时候，经常会遇到一些难以捕获的信号。在对信号特性不了解的情况下，我们能否通过一种简单易用的方法将其捕获呢？研发团队在示波器强大的触发功能基础上，创新性地添加了模板触发功能。通过触碰过滤原理，实现了可以隔离任何规律的异常信号的功能。使测试变得简单，有趣。

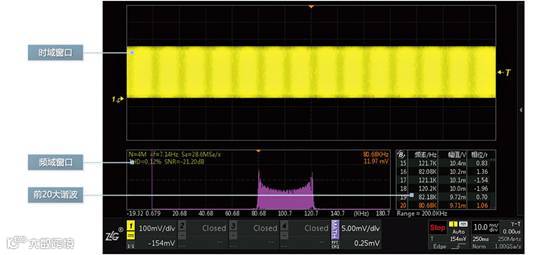

4Mpts FFT分析

市面上多数2000系列示波器最大只支持8K样本点的FFT分析，在1G采样率的情况下，频率分辨率仅有125KHz，多数情况都无法准确判断信号频谱分布。ZDS2024示波器拒绝单纯的功能堆砌，内部采用了专业的处理芯片，突破技术壁垒，将FFT分析点数升级至4M样本点，同样在1G采样率的情况下频率分辨率能精确到250Hz，可以准确分析出电路中的干扰噪声来源，大大提高了示波器FFT的实用价值。4Mpts FFT分析功能，不仅仅是在量上突破，而且还是在质上的飞跃

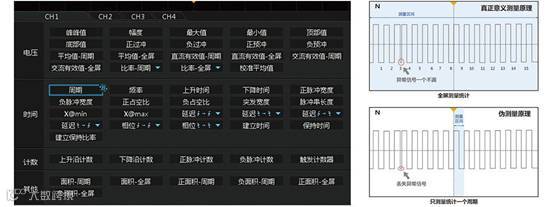

支持51种参数自动测量

仅仅通过波形的直观表现来分析波形远远不够，只有将波形各项指标精确量化，才能看透波形异常的本质。然而受限于架构和芯片限制，绝大多数示波器的参数测量都是基于采样结果进行抽点，无论屏幕中有多少个信号周期，都仅仅抽取每屏中的一个周期信号进行统计测量，这也直接导致了结果的严重失真。为了实现真正意义的参数测量统计，我们采用FPGA进行全硬件加速，通过对屏幕上每一个周期信号的测量，计算出每一项指标的最大值，最小值，平均值，标准差，实现了真正意义参数测量功能，并且多达51种。

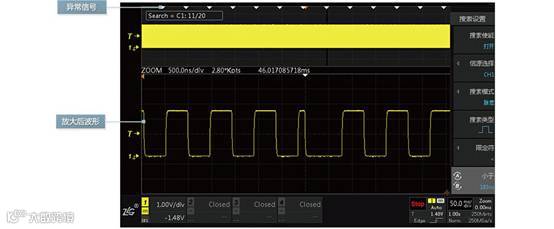

波形搜索功能

在调试信号波形时，我们需要明确信号是否出现了异常。如果出现了异常，那这些异常信号出现的频率是多少，是不是周期性出现的呢？为了弄清楚这些问题，一般需要长时间记录波形，然后基于这样一个庞大的波形数据库去定位异常波形出现的位置。ZDS2024依托于海量存储和硬件加速的优势，能够从数十万个波形中迅速定位出感兴趣的信号，只要当前屏幕内出现了符合搜索条件的波形信号，系统都将自动地在对应位置做上标记，异常信号一览无余。

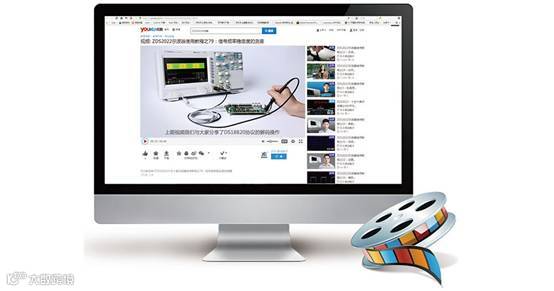

微信支持与百集实操视频

致远电子一直信奉产品要由客户中来，也要到客户中去，产品必须与客户形成闭环。在我们看来，销售绝不是终点。我们反复思考：到底该如何能与客户直接对话解决问题，如何能最直接的接收客户的反馈并做出回复？为了更快速的响应客户，周立功先生主导创建了示波器用户交流群，用户有什么问题，示波器团队便立即响应回答。并且，定期将产品的使用方法，以及客户的测试问题和解决方案制作成视频。不仅让用户了解测试问题的原理，而且还能通过视频观看问题解决过程及操作步骤。
