塑壳断路器上数字“3300”“3200”都代表什么意思？

新质力电气

2022-05-02

导读：塑壳断路器是常用的电气原件,上的数字“3300*“3200*都代表什么意思呢?第一个数字代表极数。二极用2表

塑壳断路器是常用的电气原件,上的数字“3300*“3200*都代表什么意思呢?

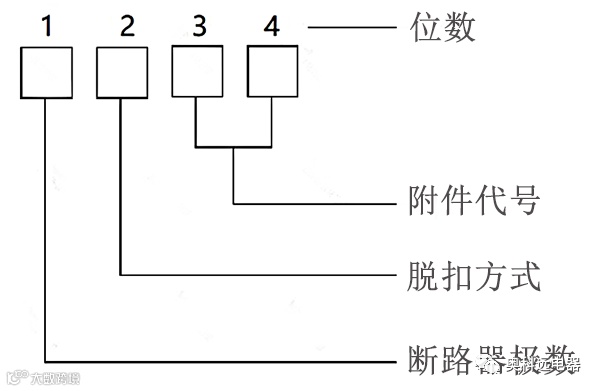

第一个数字代表极数。二极用2表示，三极用3表示,4极用四表示。

第二个数字表示脱扣方式。“2"仅电磁(瞬时脱扣器),只有短路保护功能。“3”热磁脱扣(复式脱扣器),有过载和短路保护功能。

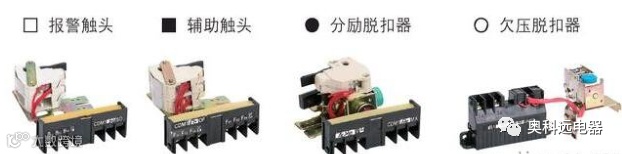

后两个数字表示内部附件。“00"无附件。“08”报警触头。“10”分励脱扣器,线圈电压有DC24V、AC220V、AC380V等, DC24在消防控制远程跳闸比较常用。“20"辅助触头。“30”欠压脱扣器。

“40”分励脱扣器+辅助触头。

“50”分励脱扣器+欠压脱扣器。

“60”两组辅助触头。

“70”辅助+欠压脱扣器。

“18”分励脱扣器+报警触头。

“28”辅助触头+报警触头。

“38”欠压脱扣器+报警触头。

“48”分励脱扣器、辅助触头、报警触头。

“68”两组辅助触头+报警触头。“78”辅助触头、欠压脱扣器、报警触头。

四极断路器有N直通的( A型)和N与其他三极一起分合的( B型)通常是标在4位数字后,例如:4300B为四极过载加短路保护N可分合。有些厂家的一些系列四极的第一位不是数字是以字母“A”表示四极A型,“B”表示四极B型。例如德力西的CDM3、CDM6系列,“B308"就表示四极B型N可分合带报警触头。

附件代号	附件名称	附件代号	附件名称
00	无	08	报警触头
10	分励脱扣器	18	分励脱扣器、报警触头
20	双辅助触头	28	双辅助触头、报警触头
21	单辅助触头	38	欠电压脱扣器、报警触头
30	欠电压脱扣器	48	分励脱扣器、单辅助、报警锄头
40	分励脱扣器、双辅助触头	58	单辅助、报警触头
41	分励脱扣器、单辅助触头	68	双辅助触头、单辅助、报警触头
50	分励脱扣器、欠电压脱扣器	78	欠电压脱扣器、单辅助、报警触头
60	2组双辅助触头	SD	报警接点
61	2组单辅助触头	OF	辅助接点
62	双辅助触头、单辅助触头	MX	分励脱扣器
70	欠电压脱扣器、双辅助触头	MN	欠压脱扣器
71	欠电压脱扣器、单辅助触头	MG/MV	过压脱扣器

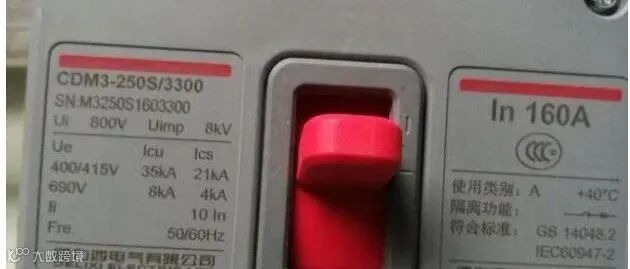

3300

第一个3是表示断路器极数是3极

第二个3表示脱扣方式是复式脱扣即有过载保护和短路保护，如果第二个数字是2,表示断路器只有短路保护。如果是0,表示断路器没有保护功能,就跟刀开关一样。

第3-4位数字表示内部附件代码，如图00表示不带附件功能

33002

第一个3是指3级，接着的2是指电磁瞬时脱扣器，

0是指无内部附件，最后个2是指电动机保护型。

3340是带分励和双辅助。

其他

1、“TMD”是指热磁脱扣器。

2、“MIC”是指电子脱扣器。

3、“MA”是针对电机用的脱扣器，电机启动电流大，普通脱扣器会由于瞬时过载跳闸;。

4、“TMD”跟“MIC”对应关系：前者（TMD）用于100~250A塑壳断路器；后者（MIC）用于400~630A的塑壳断路器，该范围内没有热磁脱扣。

数字代号	英文字代号	含义
3308		报警触头
3310	MX	分励脱扣器
3320	OF	辅助触头
3330		欠压脱扣器
3340	MX+OF	分励脱扣器+辅助触头
3350		分励脱扣器+欠压脱扣器
3360		二组辅助触头
3370		辅助触头+欠压脱扣器
3318		分励脱扣器+报警触头
3328		辅助触头+报警触头
3338		欠压脱扣器+报警触头
3348		分励脱扣器+辅助触头+报警触头
3368		二组辅助触头+报警触头
3378		辅助触头+欠压脱扣器+报警触头
33002		电动机保护
3200		不带热动脱扣器
2300		二极
2200		二极
4300		四极
4200		四极
P		电操机构
Z		手操机构

特别型号

1、如果还有第5个数字“2”，“2”代表该塑壳断路器为电动机保护型，省略即为配电保护型。

2、4级塑壳断路器在数字之前或之后有字母“A”或“B”，“A”代表N（中性线）级直通，“B”代表N（中性线）级与其他3级同时通断。
