99例电气实物接线高清彩图，总有一例是你需要的！

01

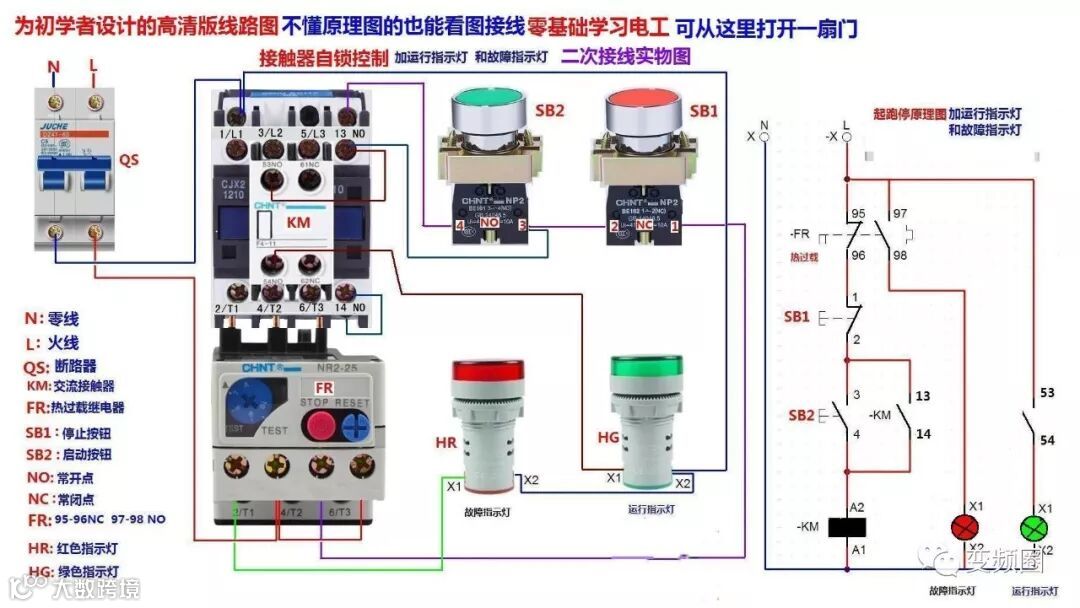

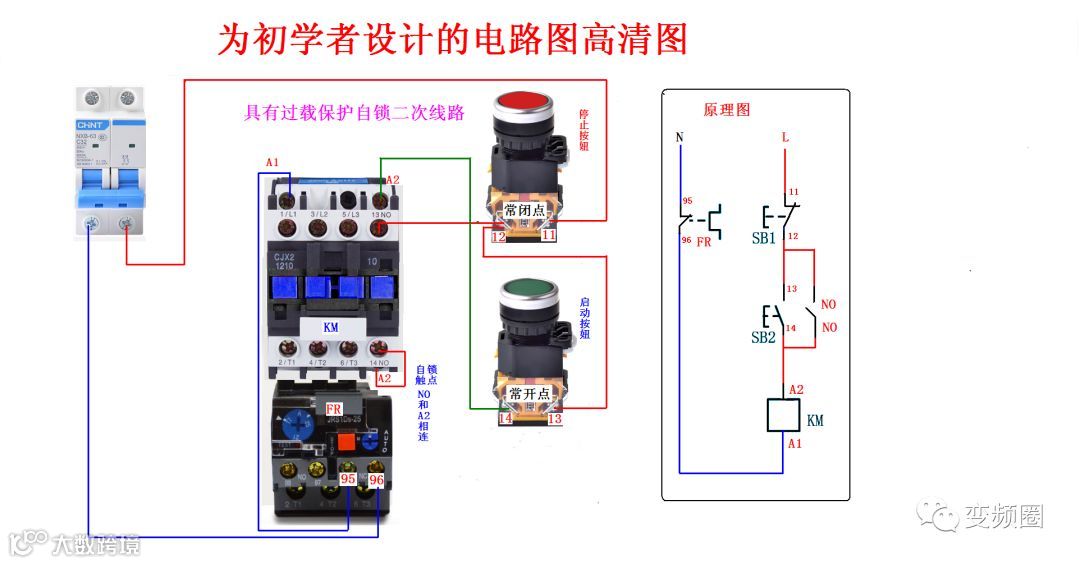

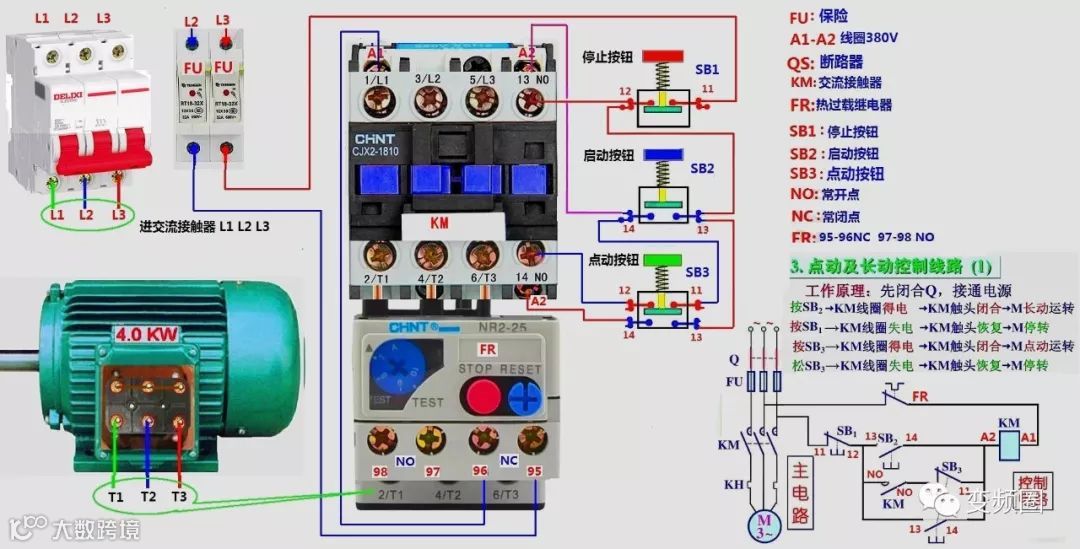

具有过载保护的自锁控制接线

02

电机长动基本控制接线（不安全、保险容易引起缺相）

03

电机点动及长动控制接线（不安全）

04

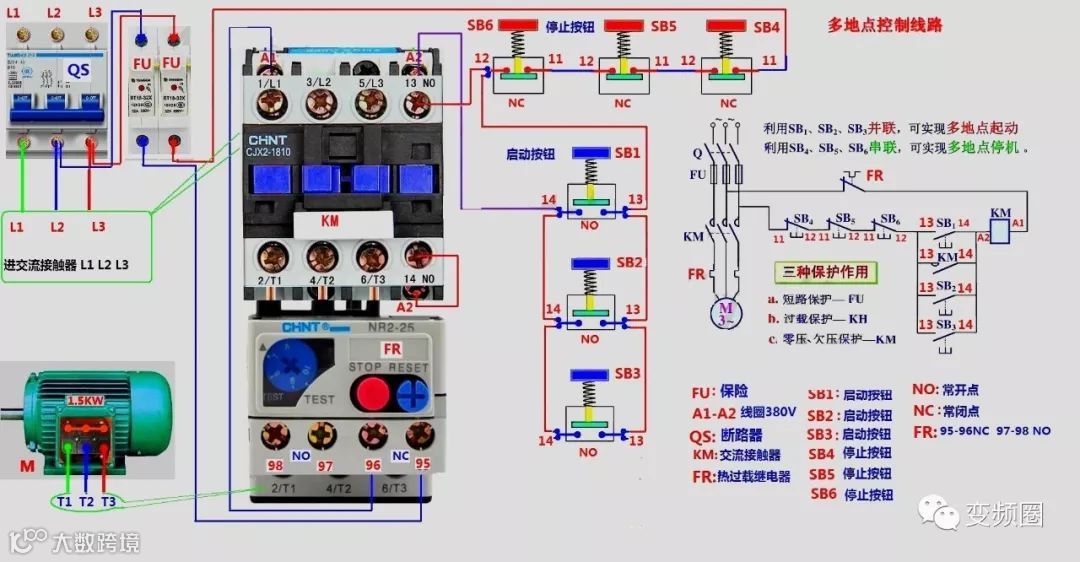

电机三地自锁控制接线（不安全）

05

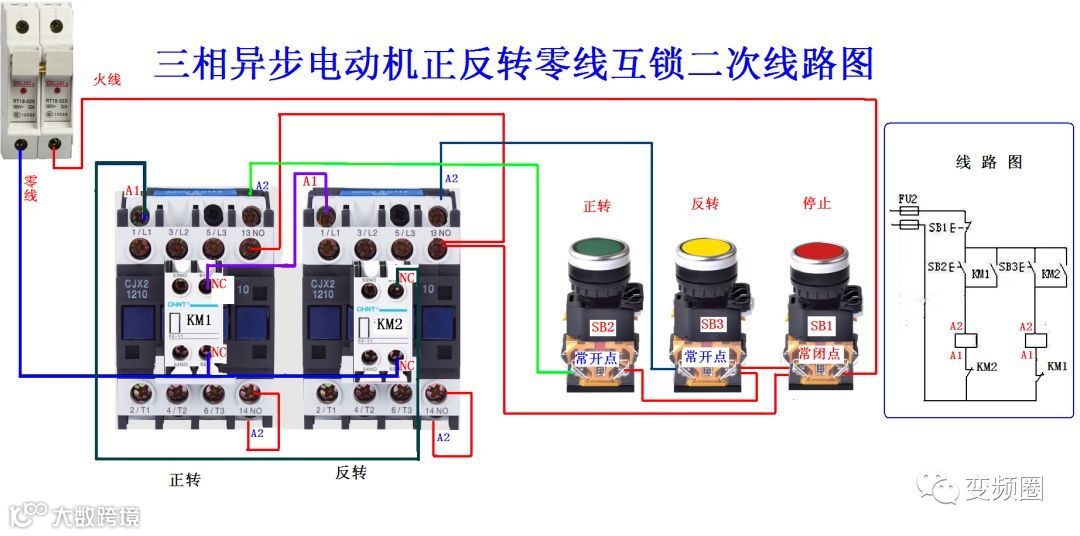

电机正反转接触器零线互锁控制接线

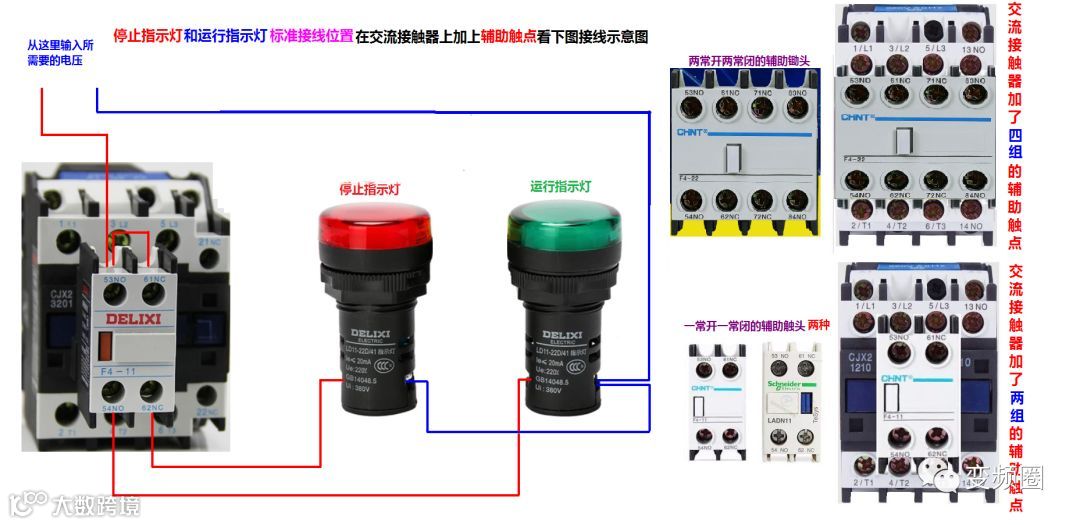

06

辅助触点控制指示灯接线

07

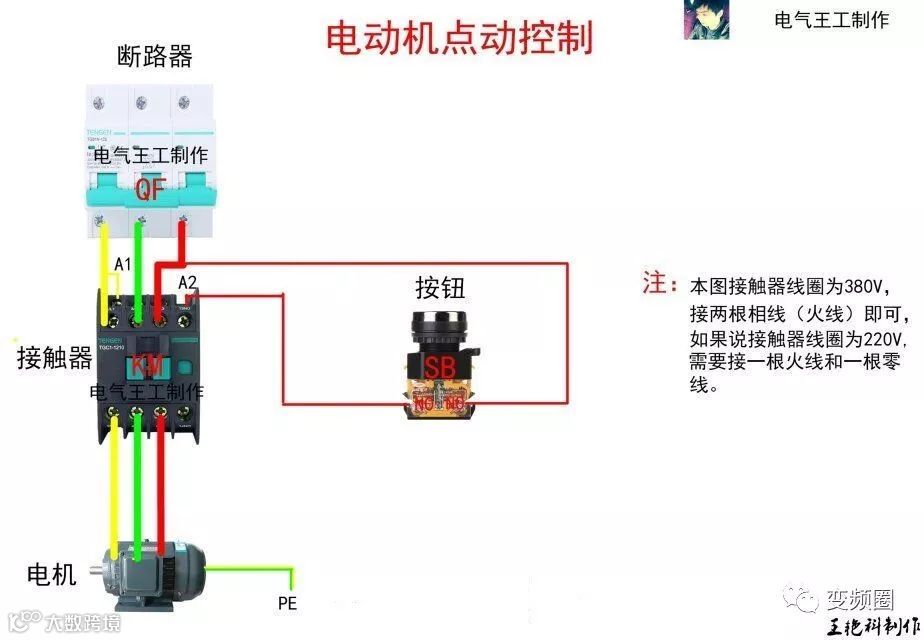

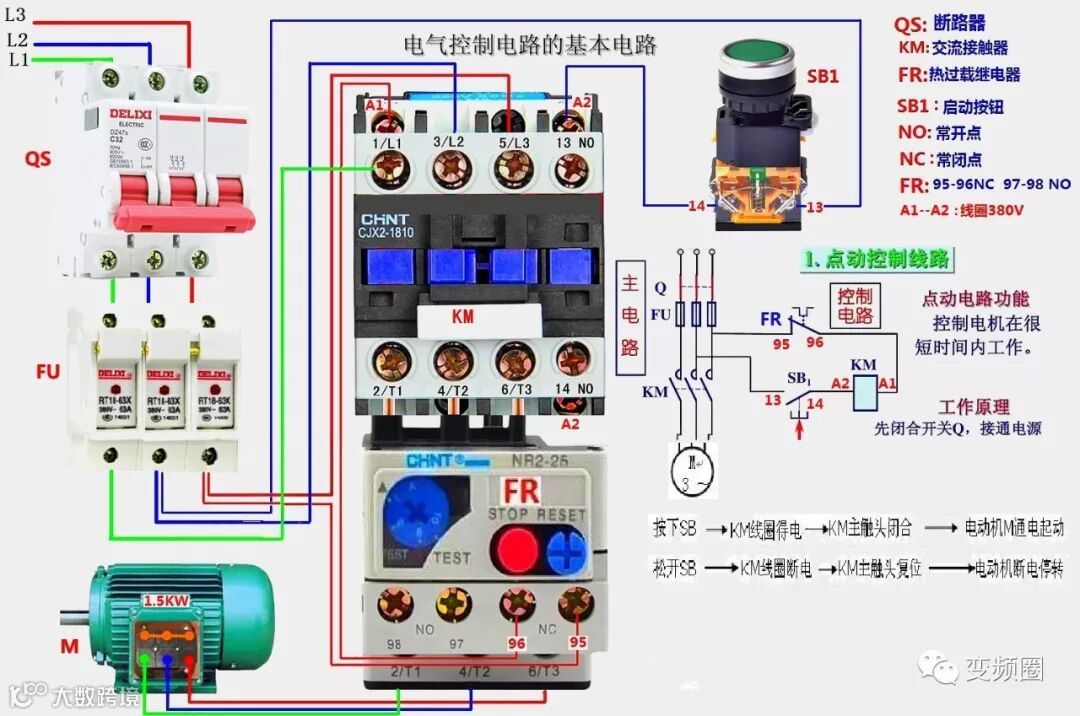

电动机带热保护的点动控制接线

08

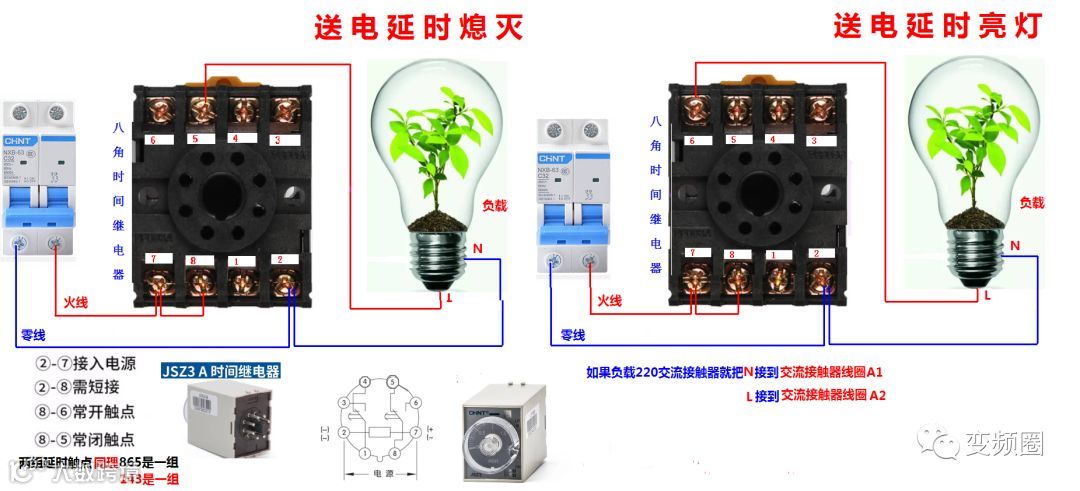

定时器控制灯接线

09

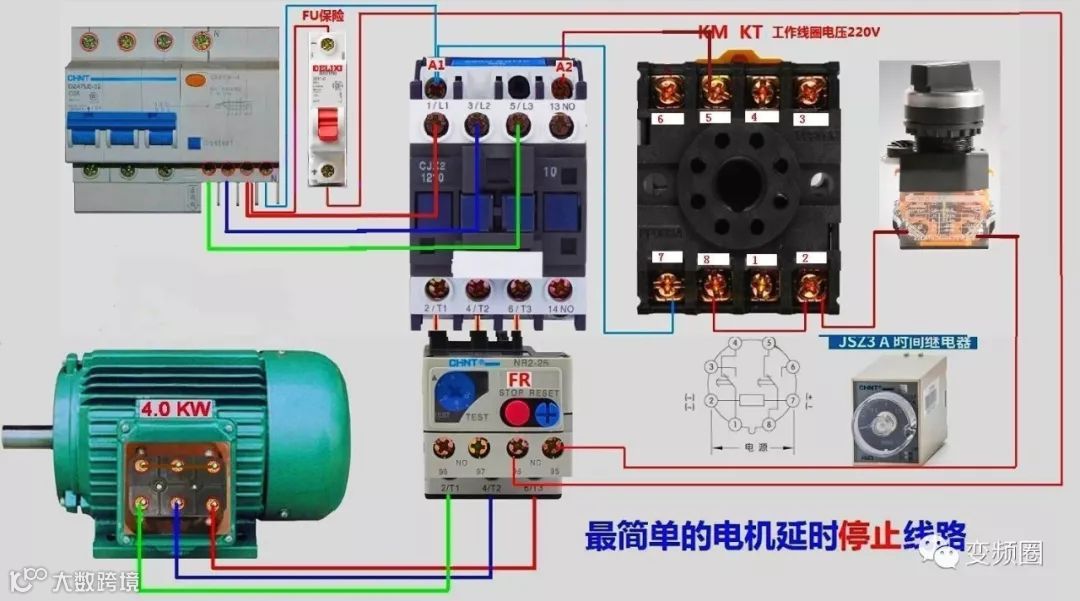

电机延时启停接线

10

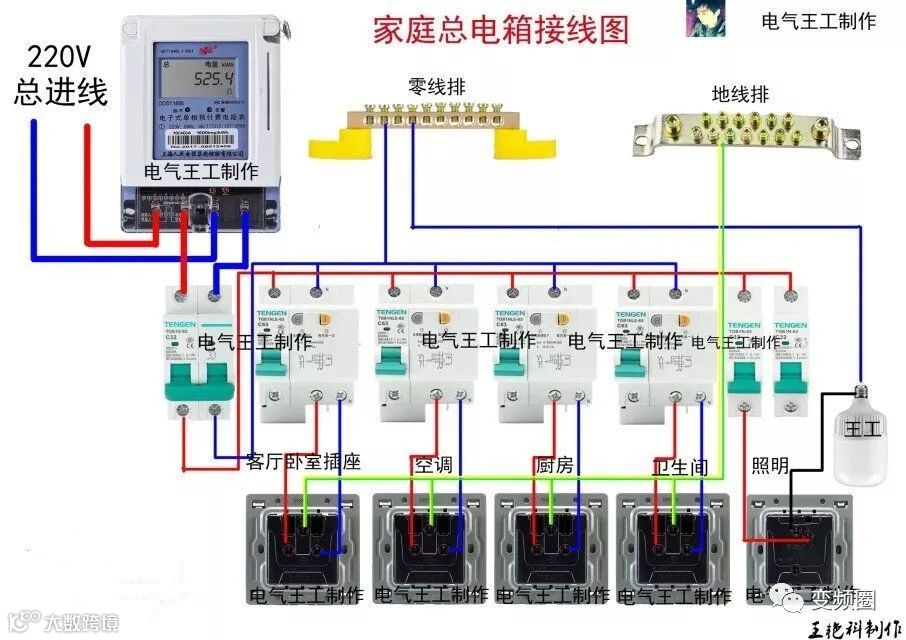

家庭总电箱接线图

11

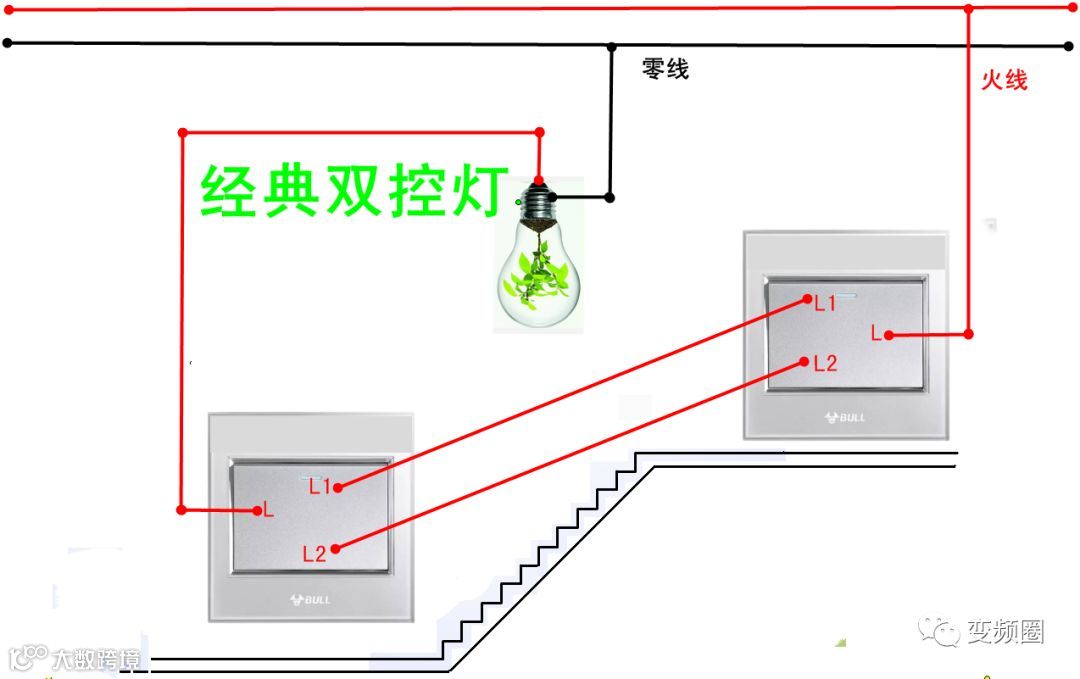

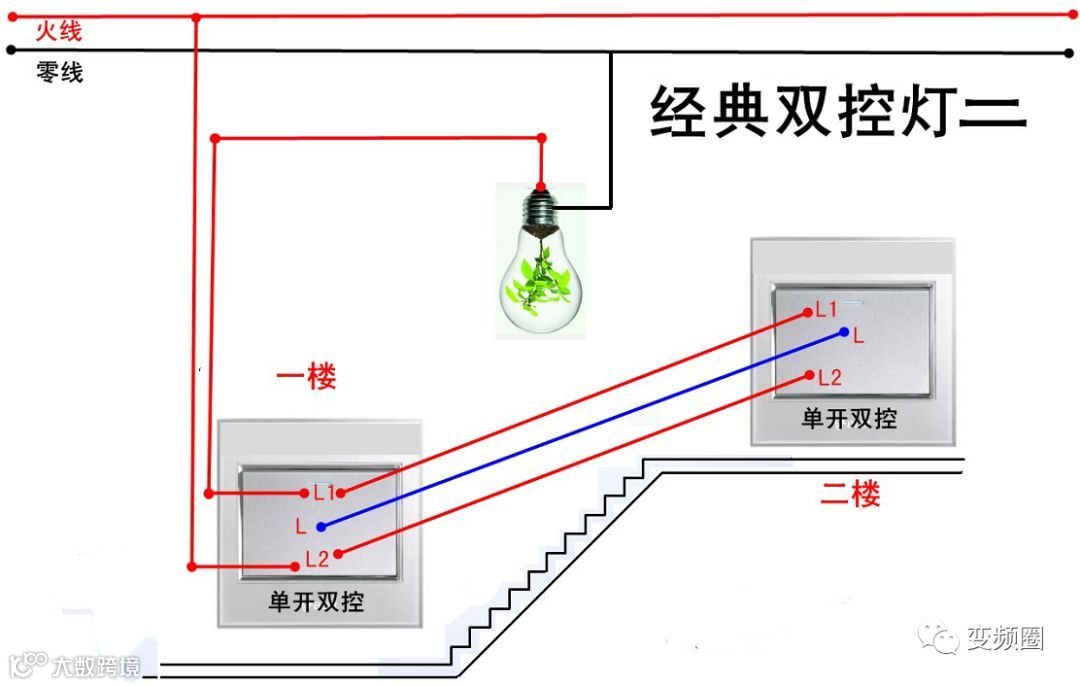

经典双控灯接线

12

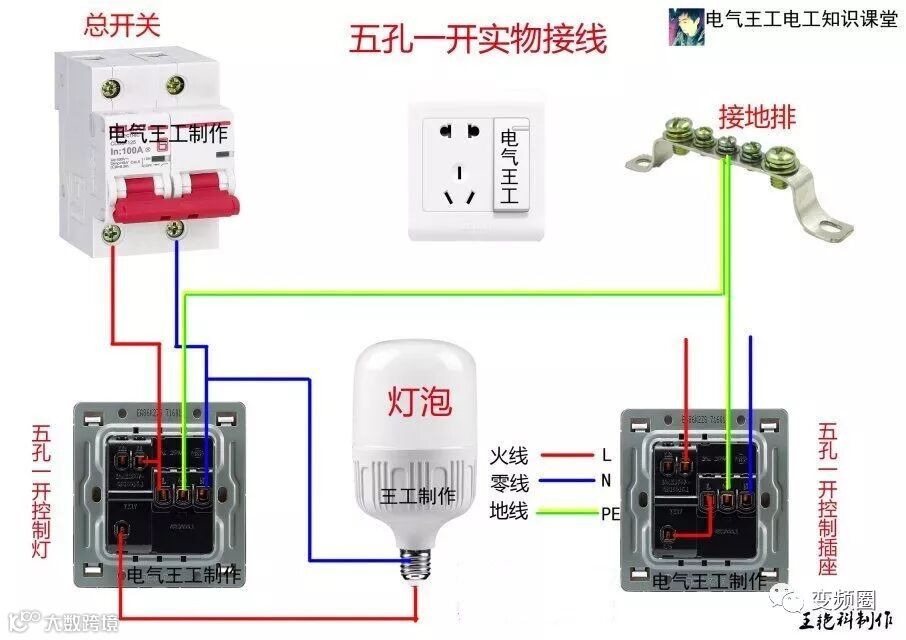

五孔一开接线

13

电动机点动控制接线（不安全）

14

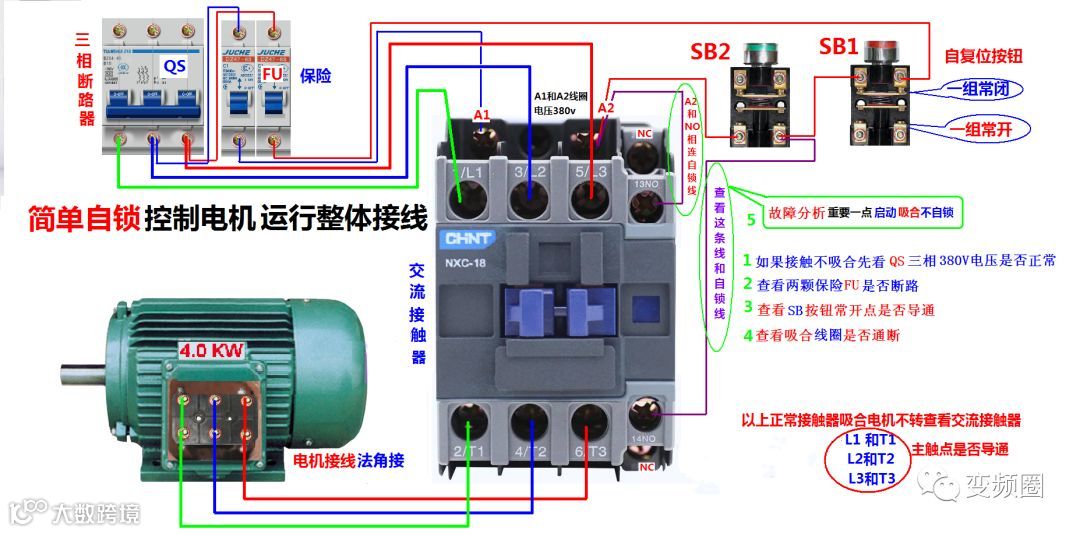

电动机自锁接线图（不安全）

15

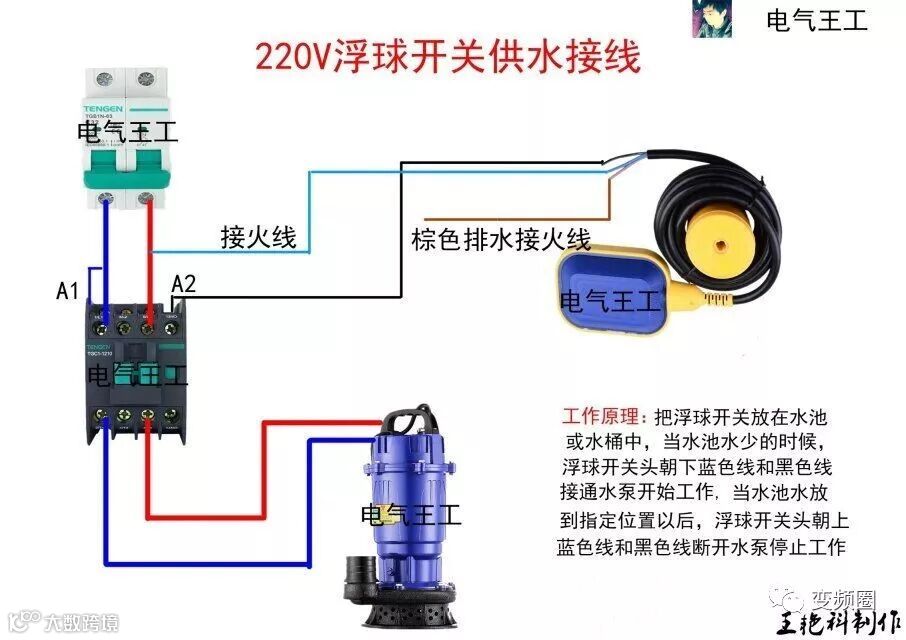

220V浮球开关供水接线（不安全）

16

电机延时启动控制接线

17

电机延时停止控制接线

18

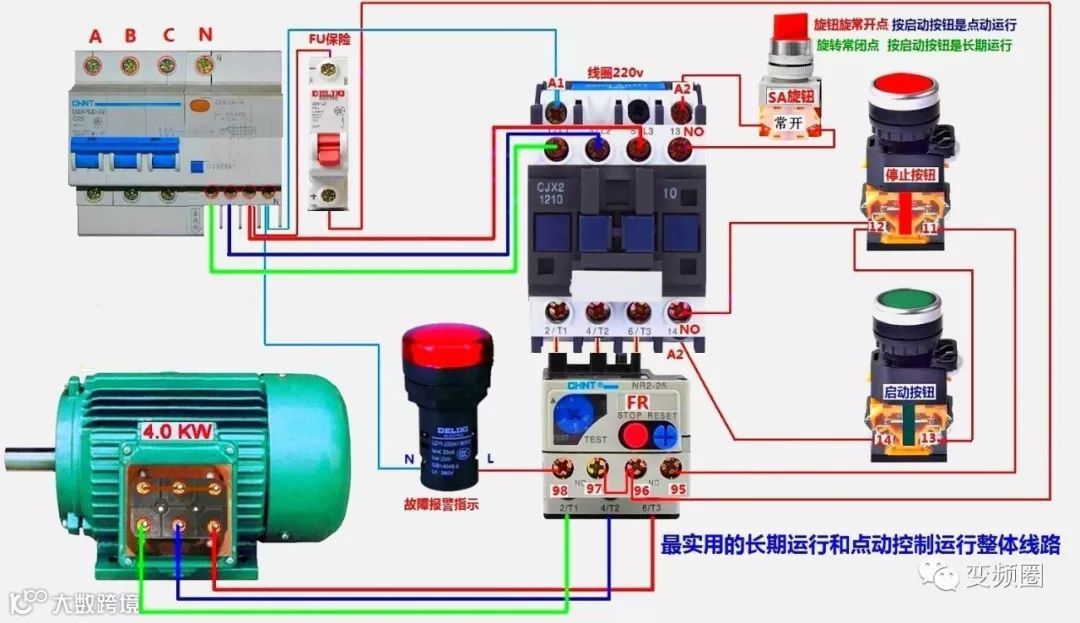

电机点动长动控制接线

19

电机启动延时断电控制接线

20

双重互锁的电机正反转控制接线

21

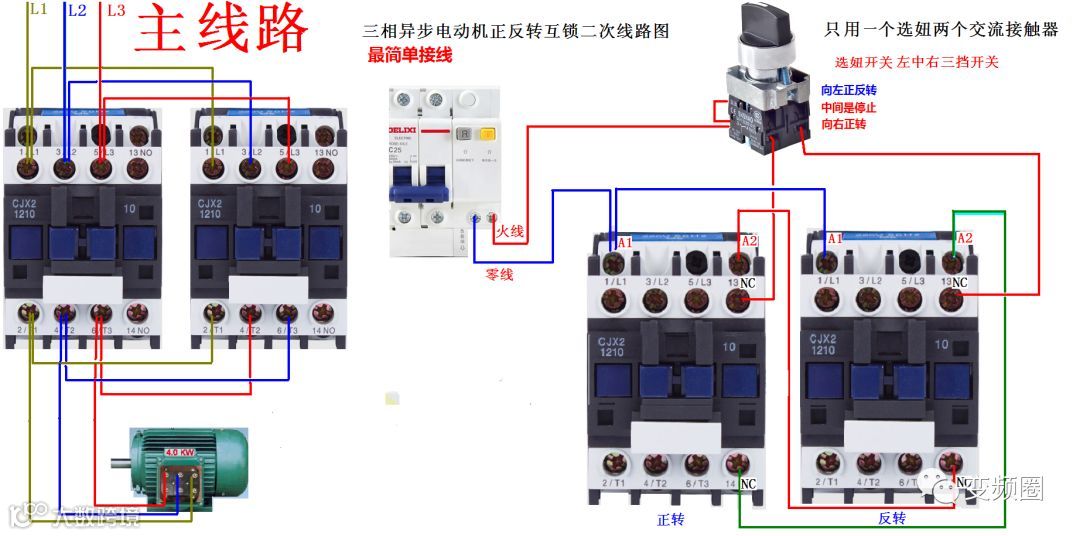

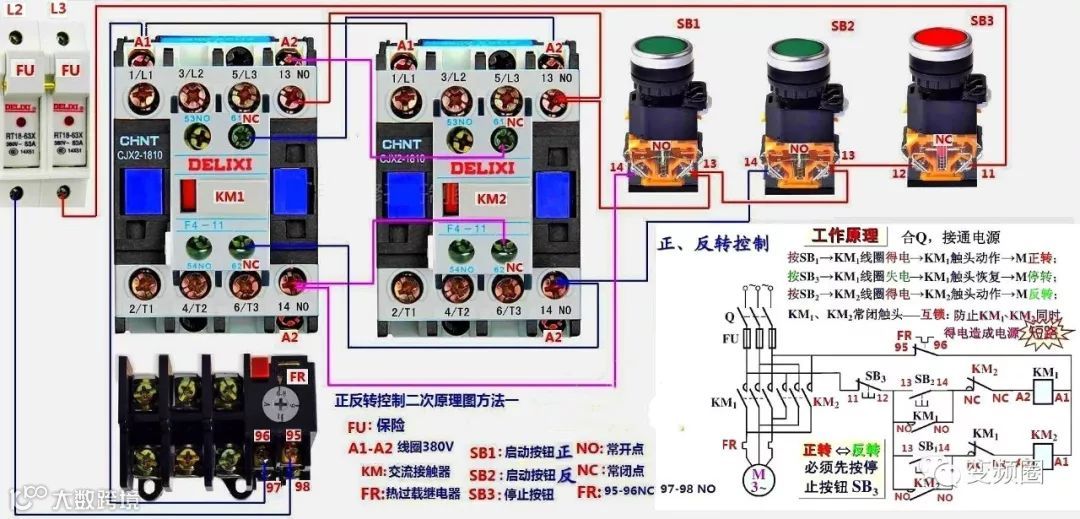

电机正反转控制接线

22

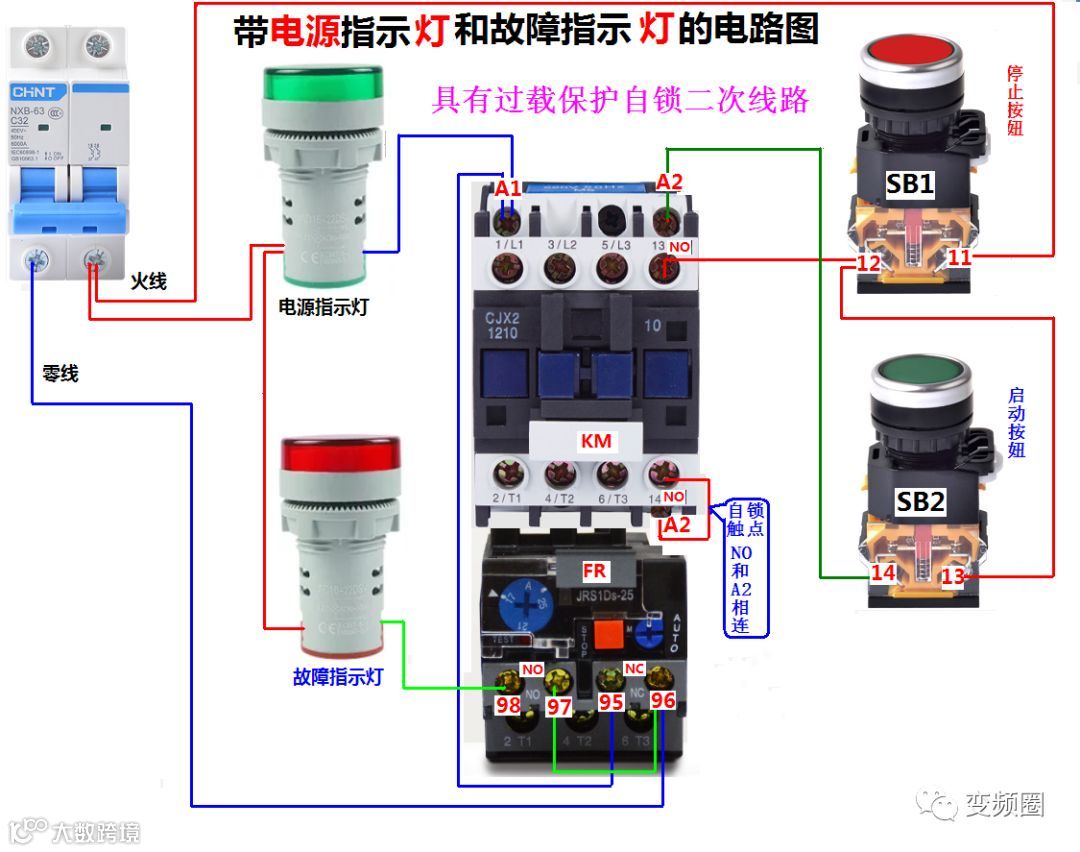

带电源指示灯和故障指示灯的电机控制接线

23

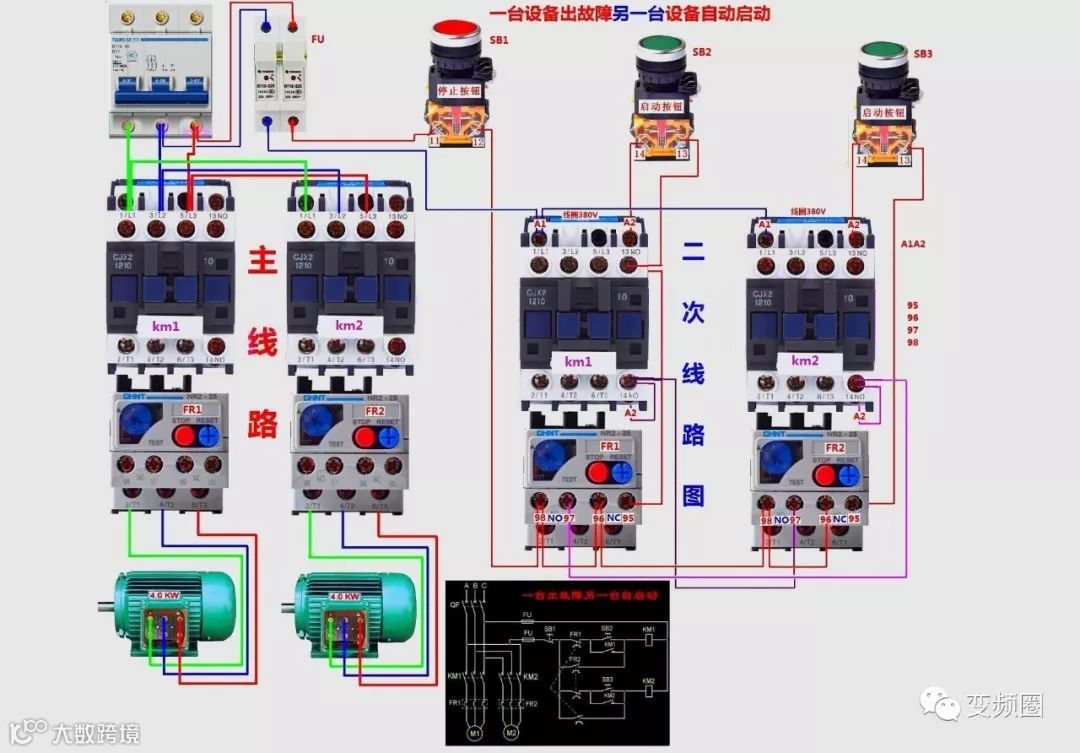

电机故障备份启动控制接线

24

电机自锁长动控制接线（不安全）

25

电机正反转控制接线

26

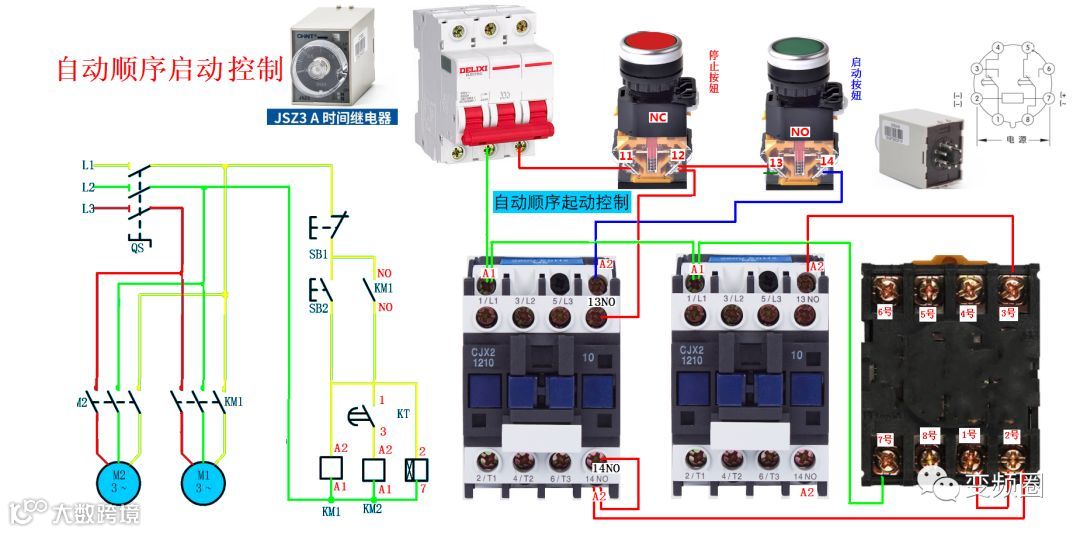

电机顺序启动控制接线

27

电机三相电缺相保护电路接线（不安全）

28

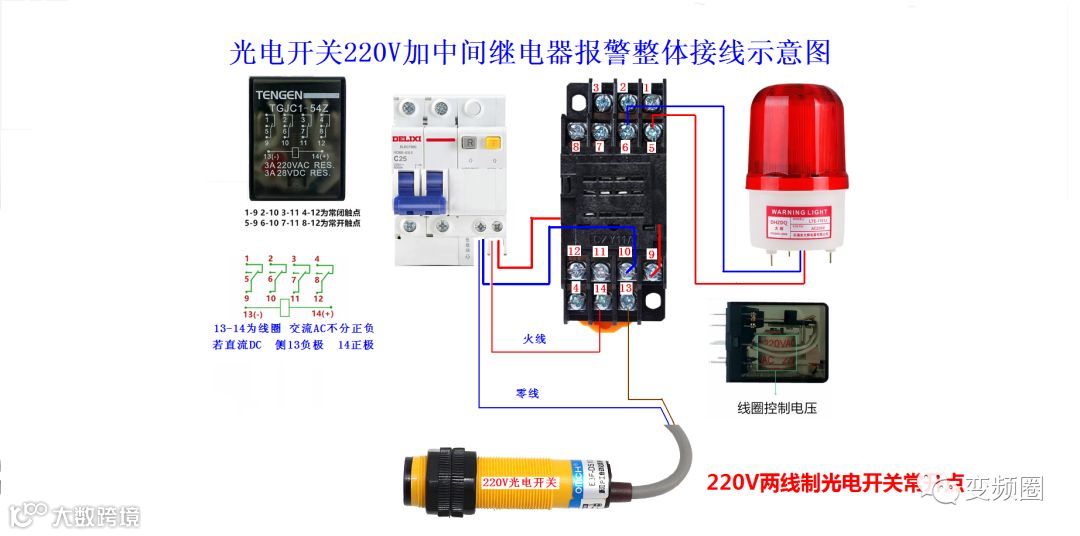

光电开关控制报警接线（不安全）

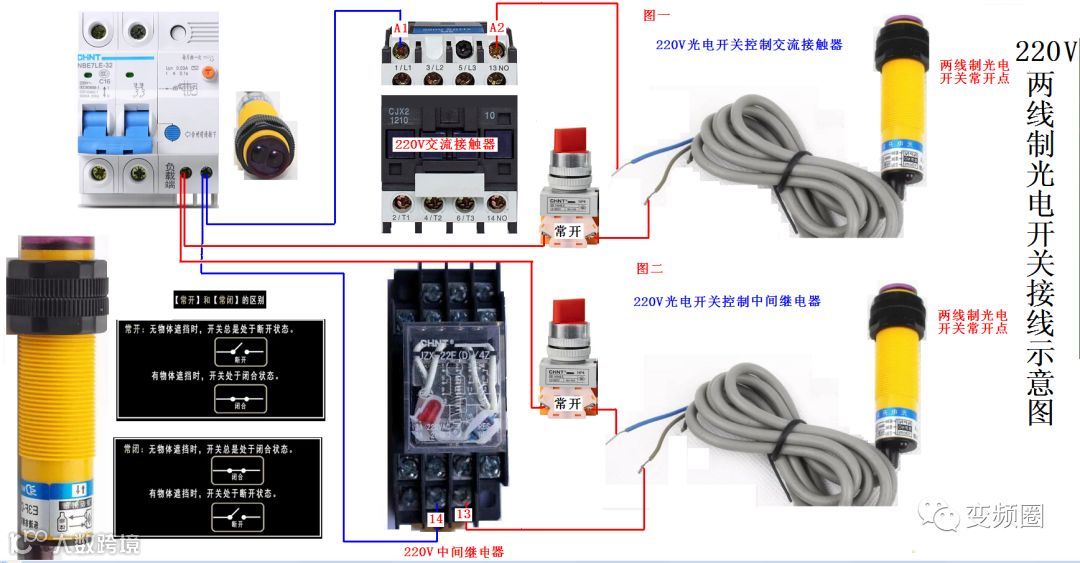

29

220V两线光电开关接线

30

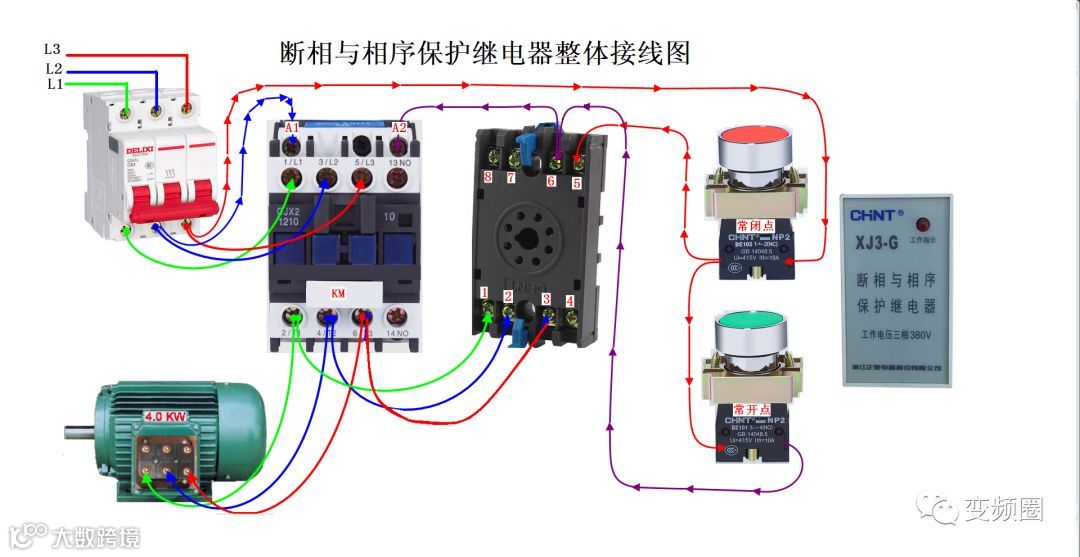

相序保护器控制接线

31

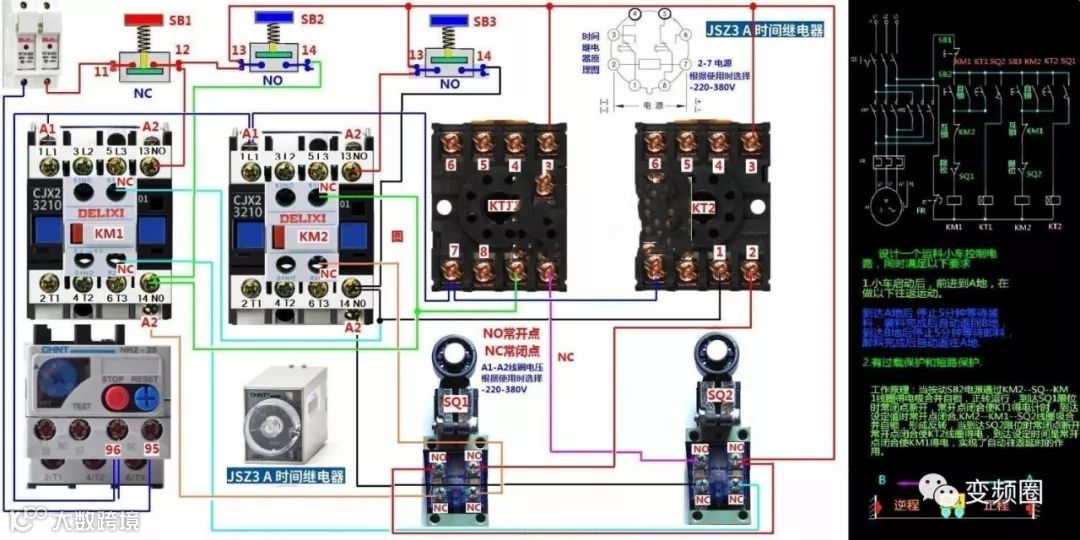

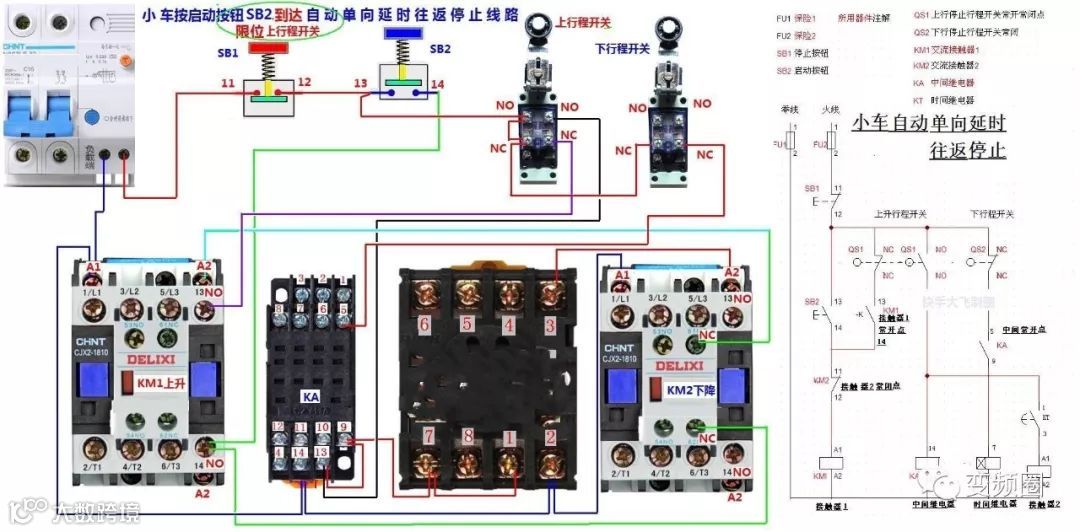

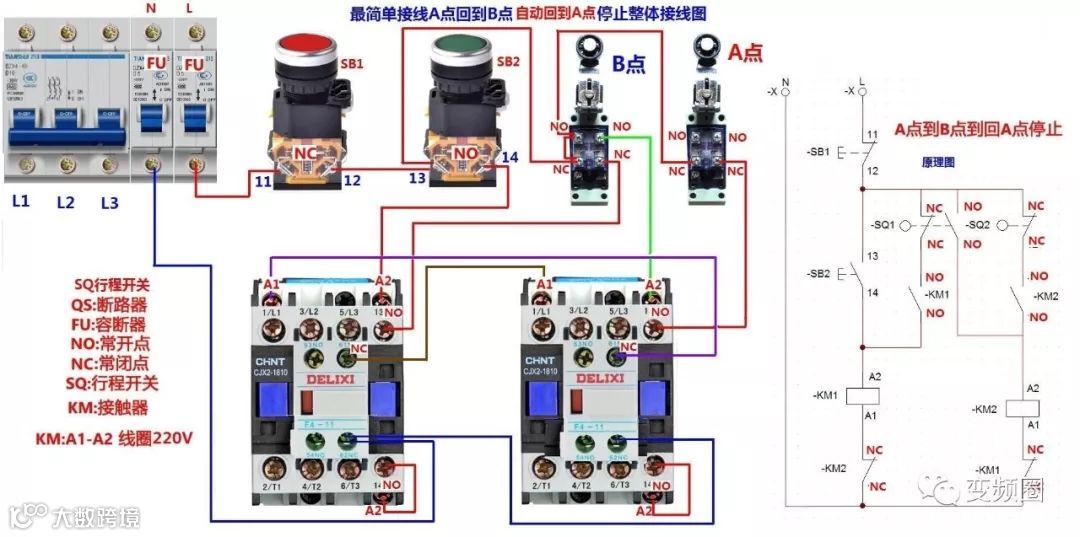

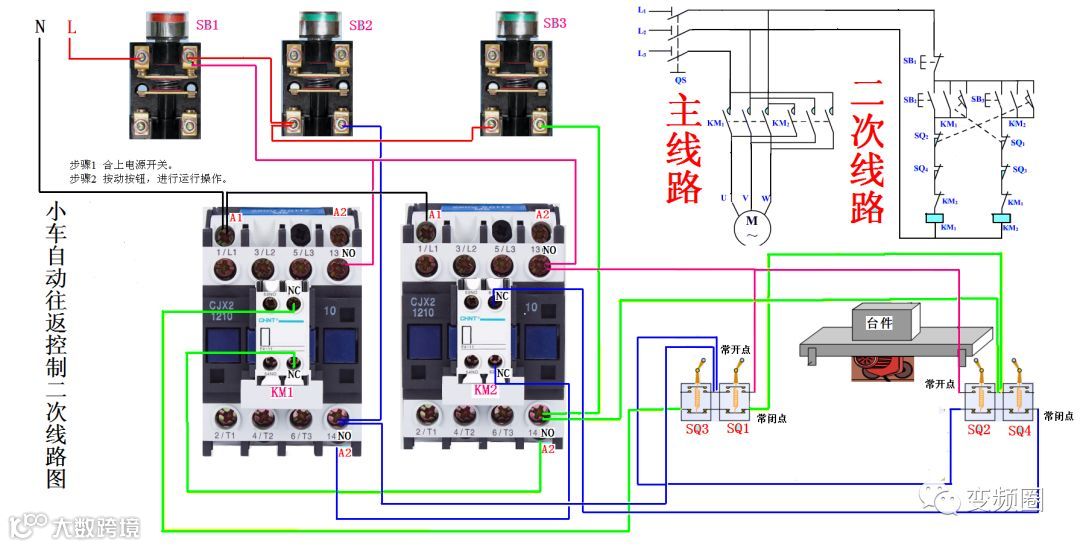

小车自动往返控制接线

32

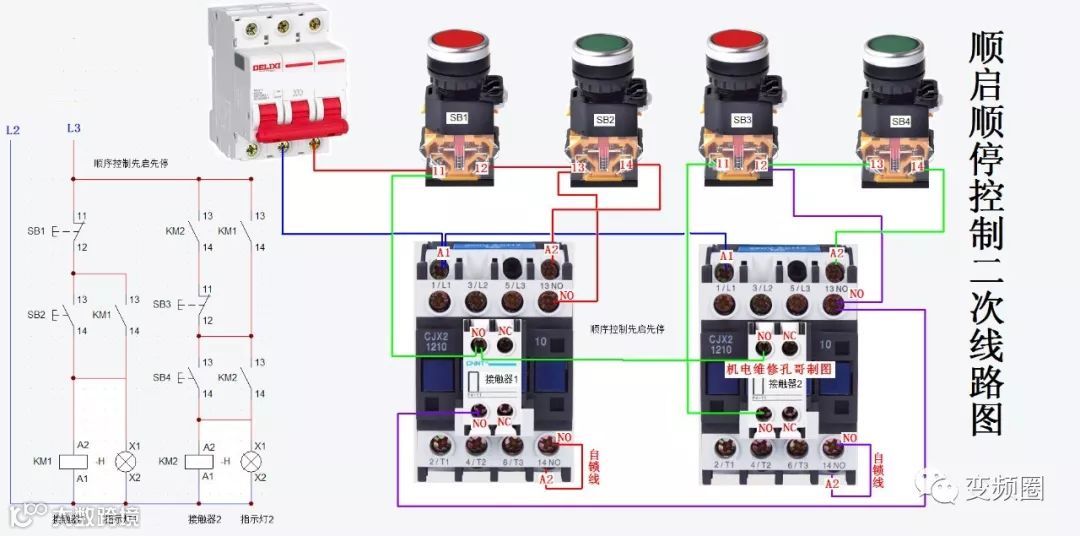

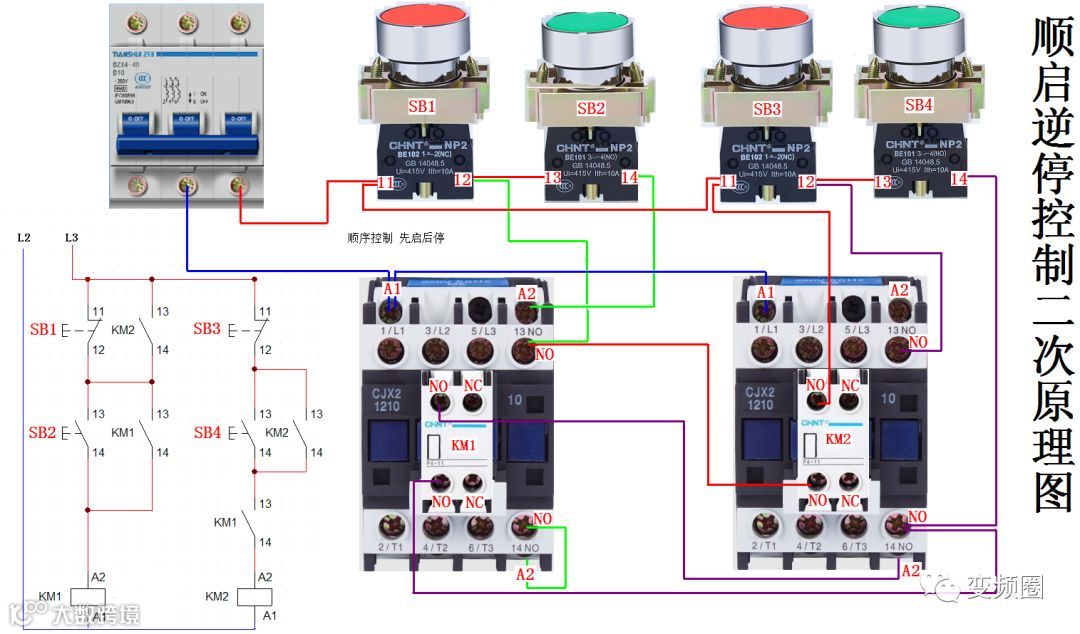

顺启逆停控制接线

33

顺启顺停控制接线

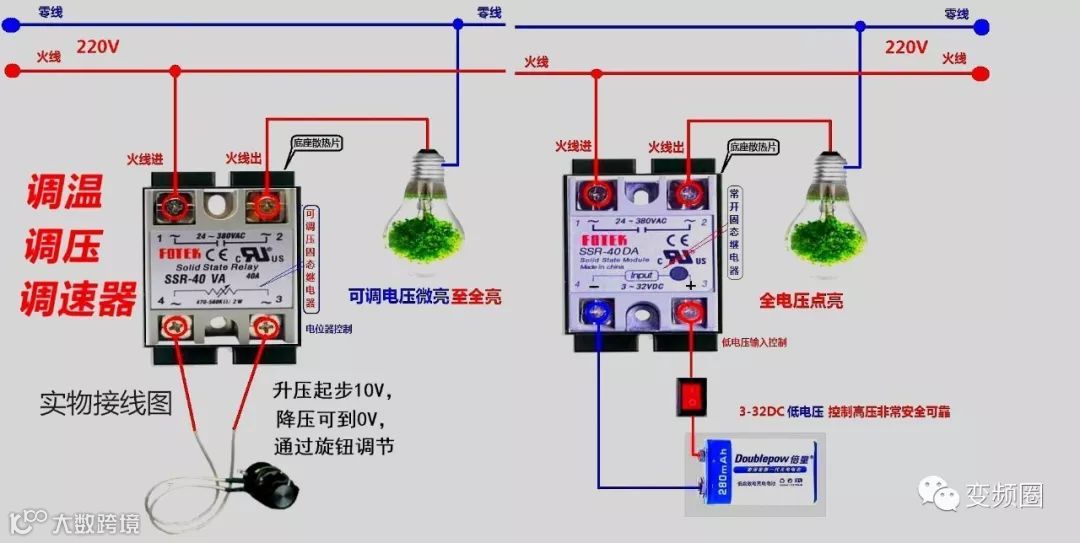

34

调温、调压、调速控制接线

35

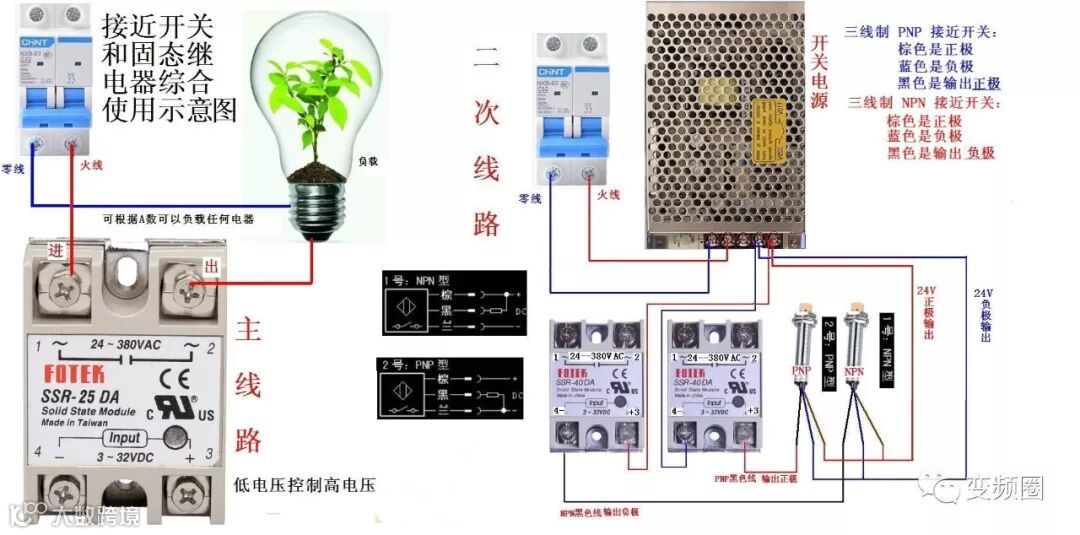

接近开关控制固态继电器接线

36

中间继电器自锁控制接线

37

接近开关控制中间继电器接线

38

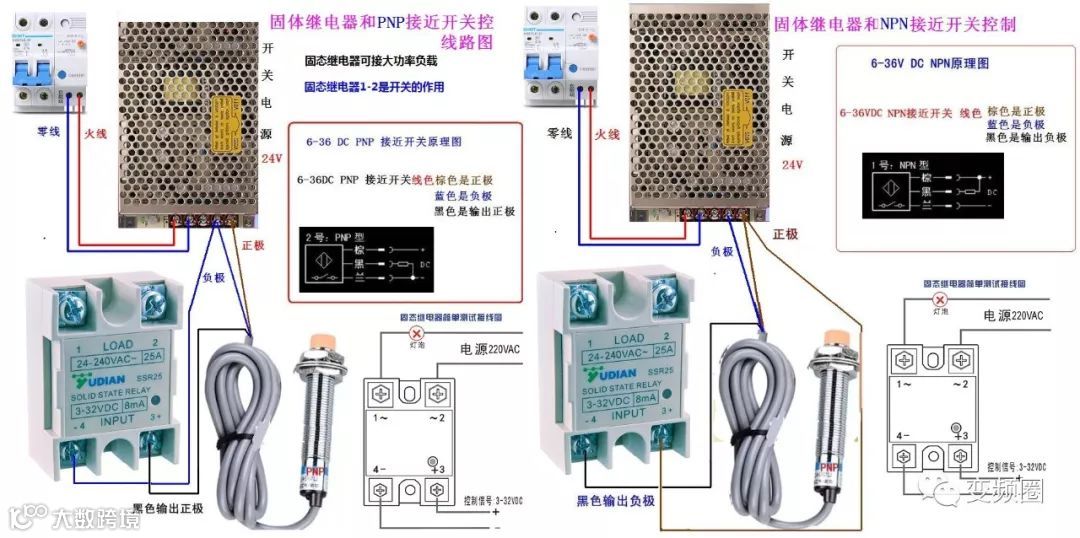

PNP接近开关控制固态继电器接线

39

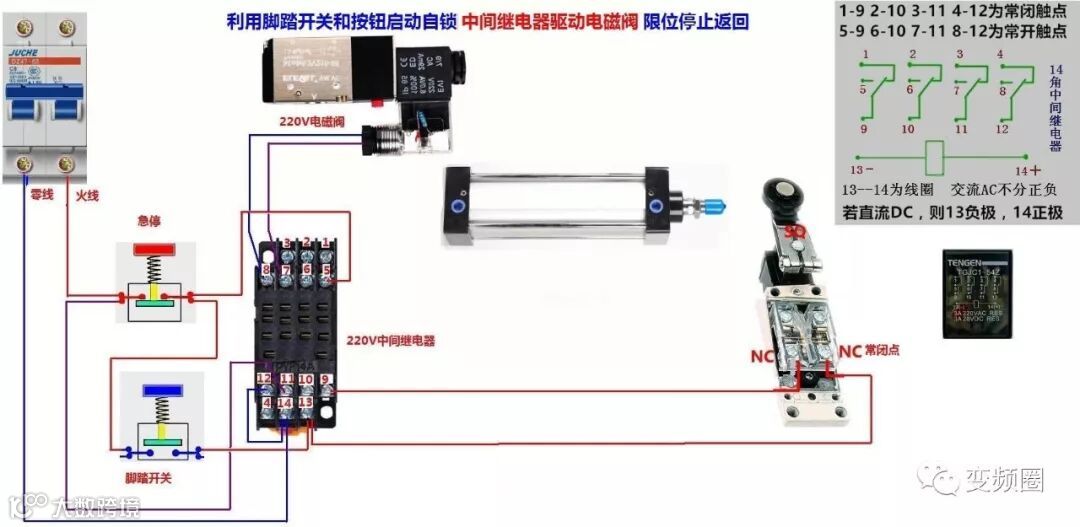

开关自锁启动到位停止气缸控制接线

40

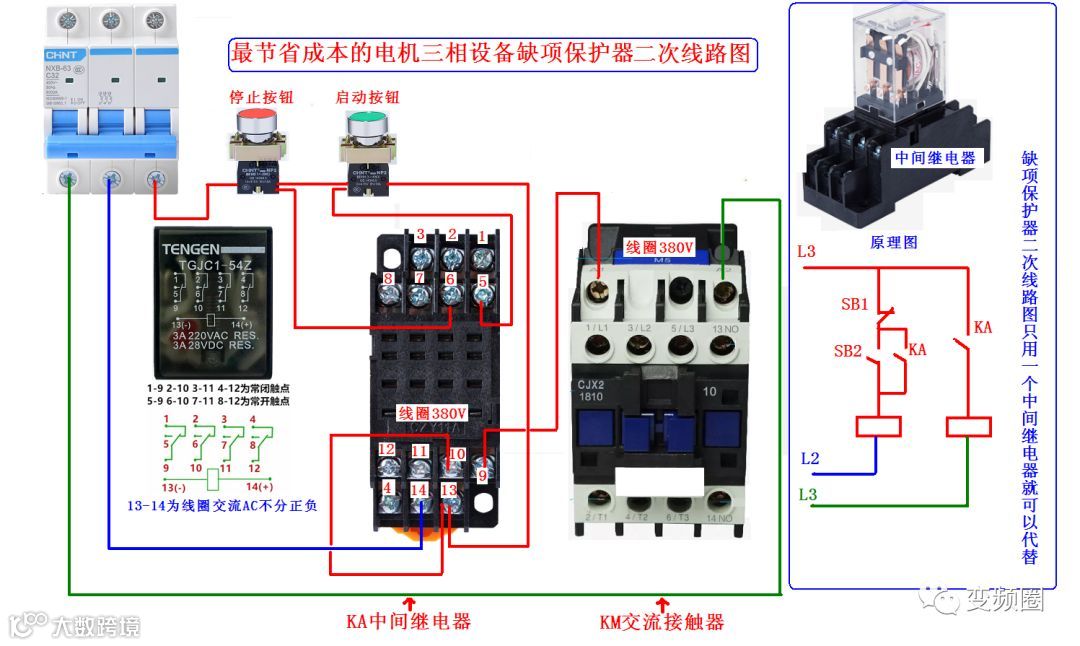

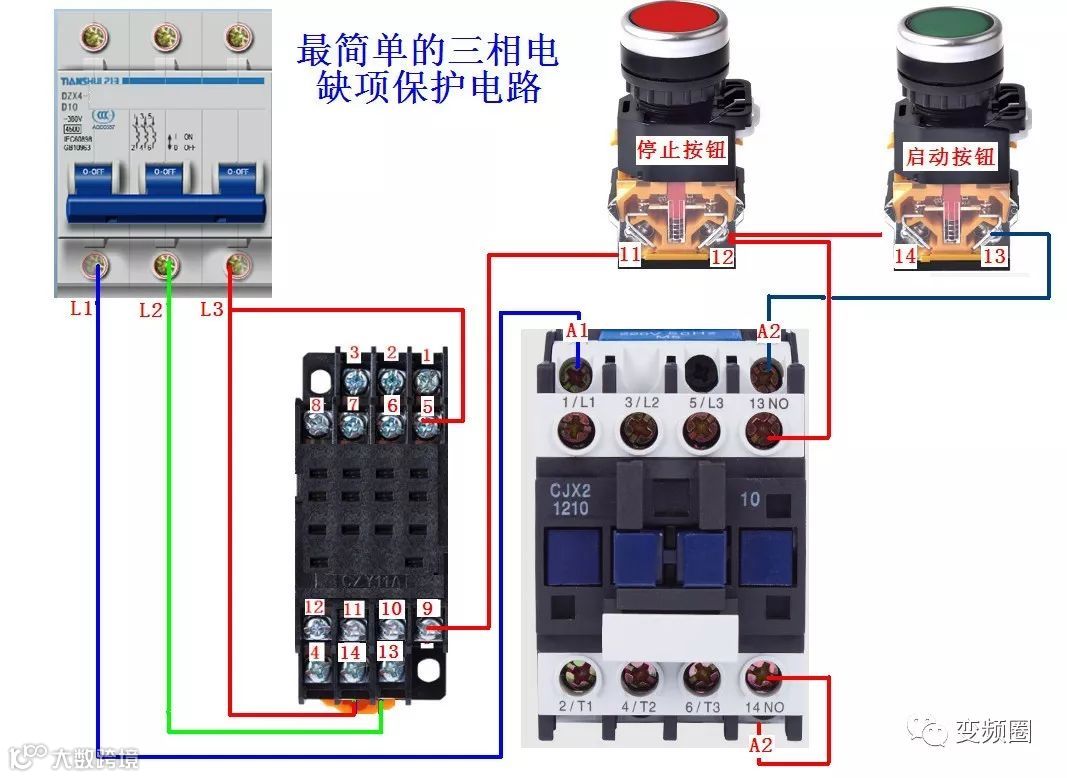

中间继电器控制缺相保护接线

41

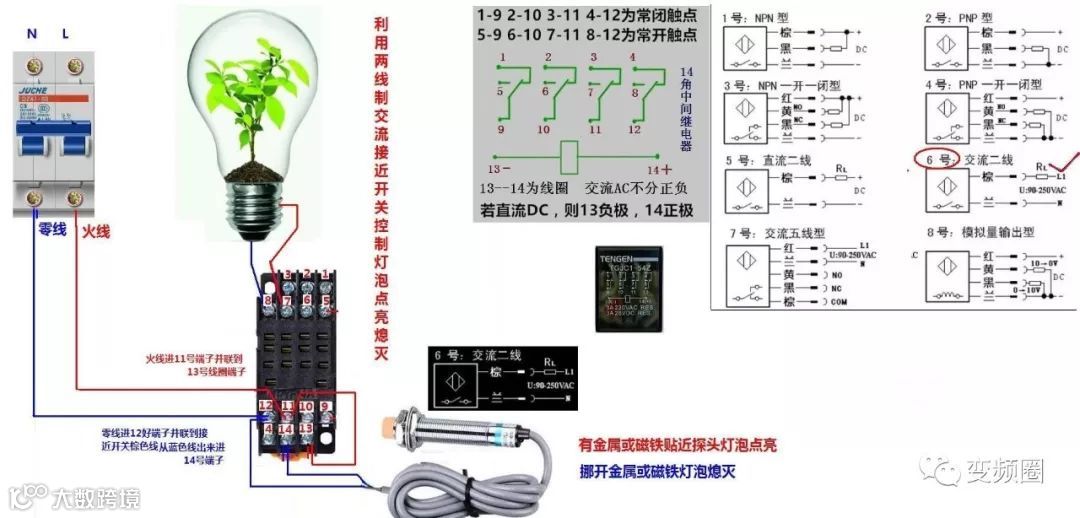

接近开关控制灯接线

42

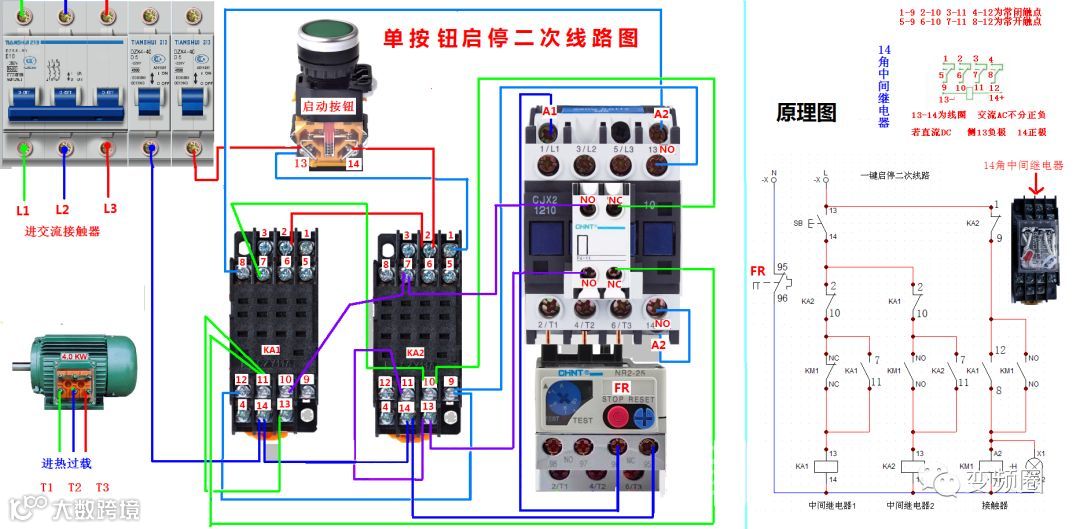

中间继电器式单按钮启停控制接线

43

液位控制器控制接线

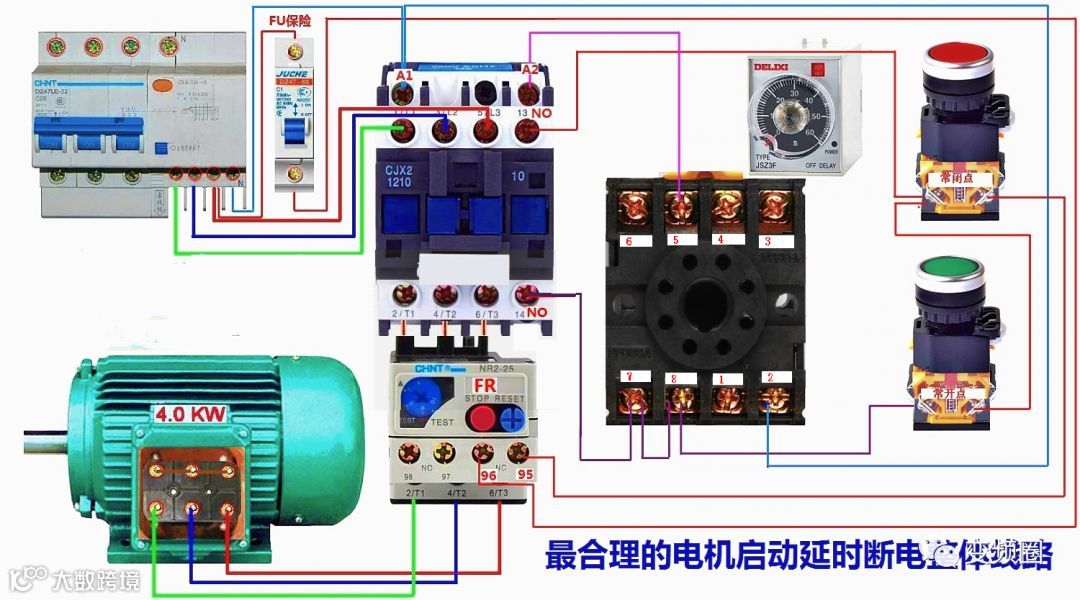

44

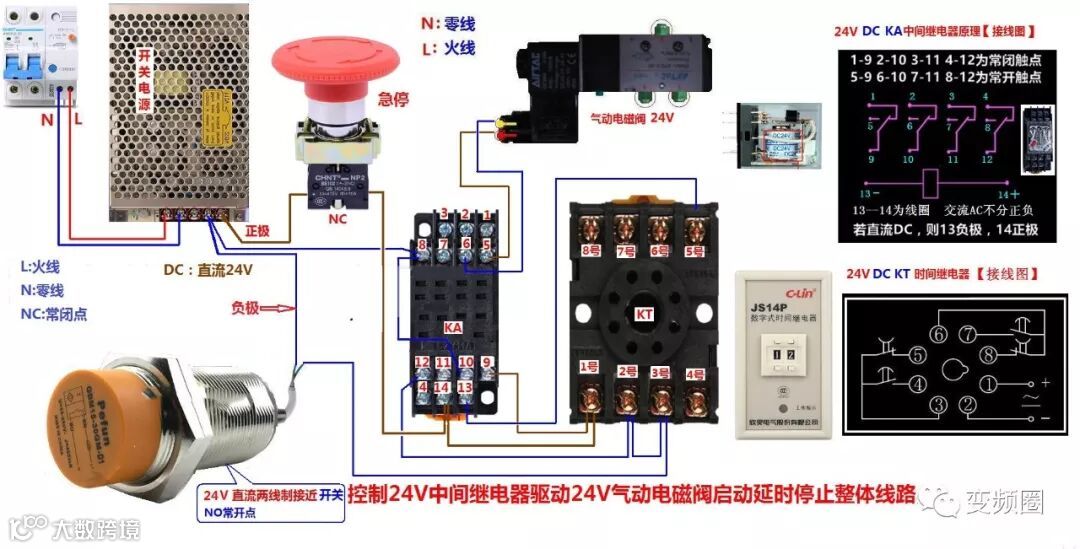

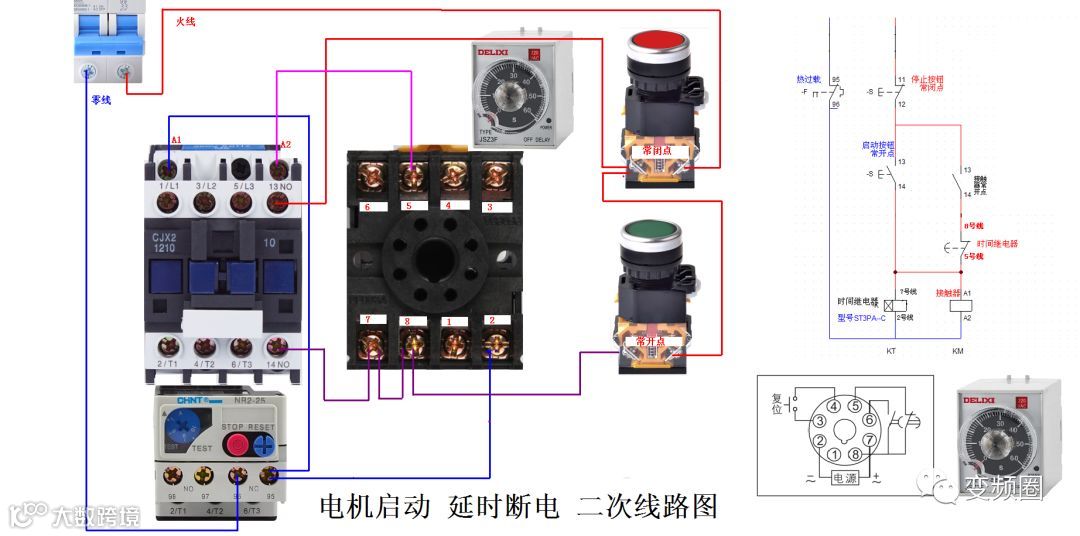

24V控制启动延时断电

45

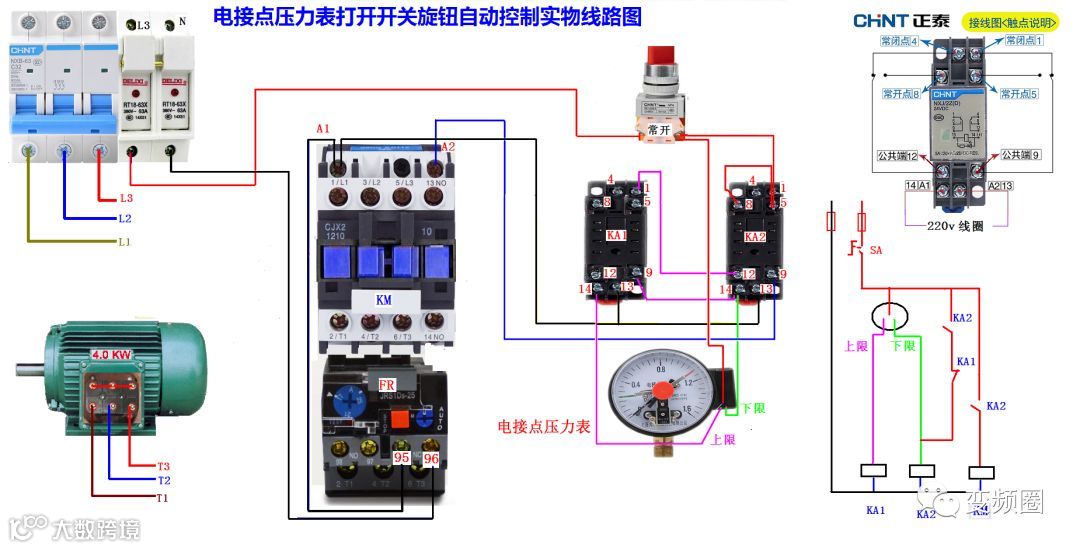

电接点压力表接线

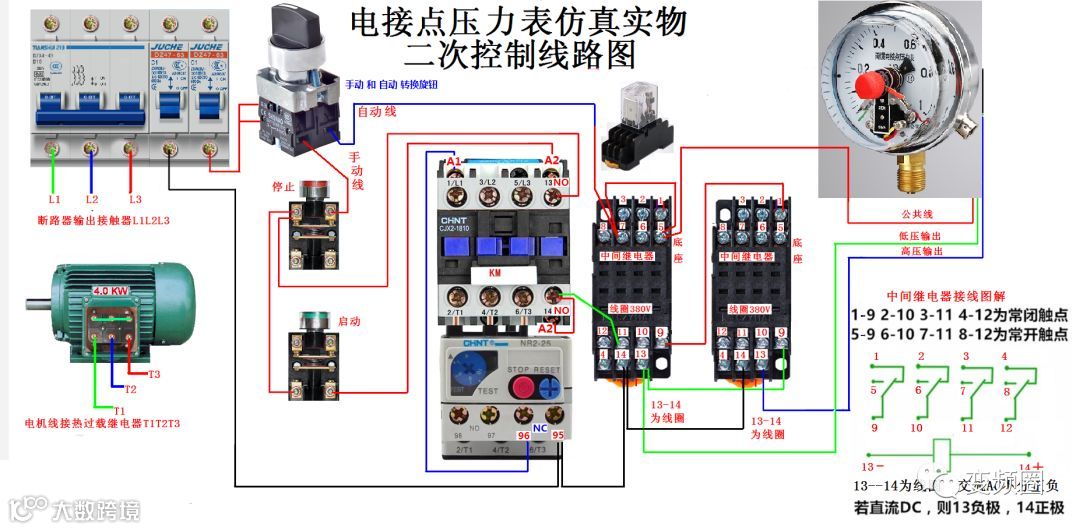

46

电接点压力表接线2

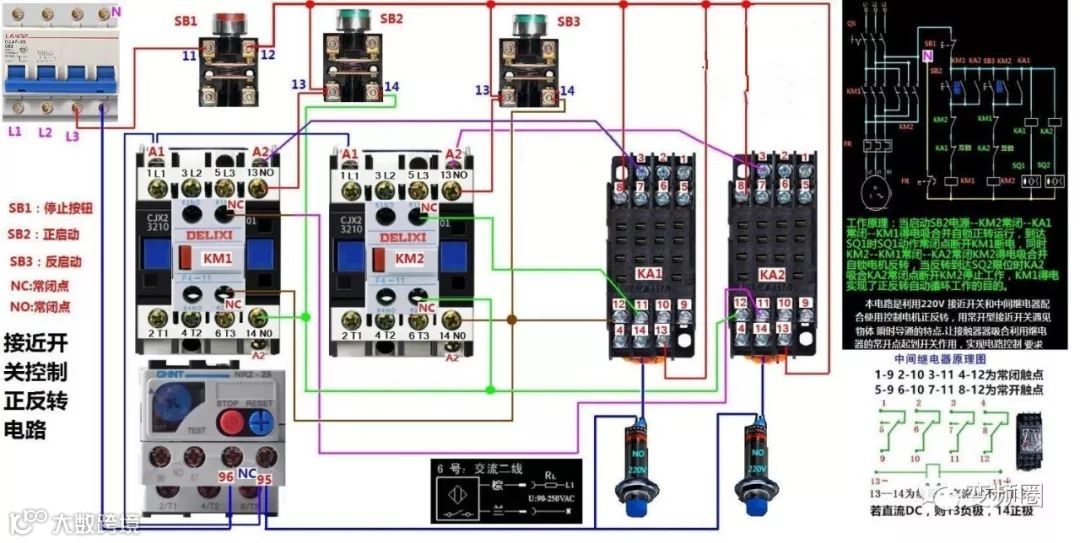

47

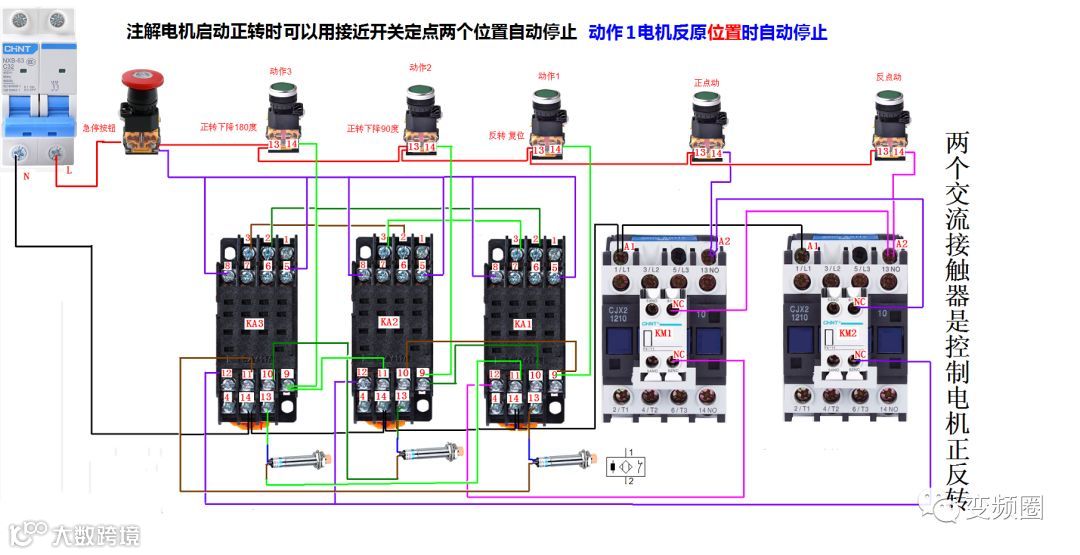

接近开关控制电机正反转

48

三相固态继电器控制电机接线

49

电机启动延时断电控制接线

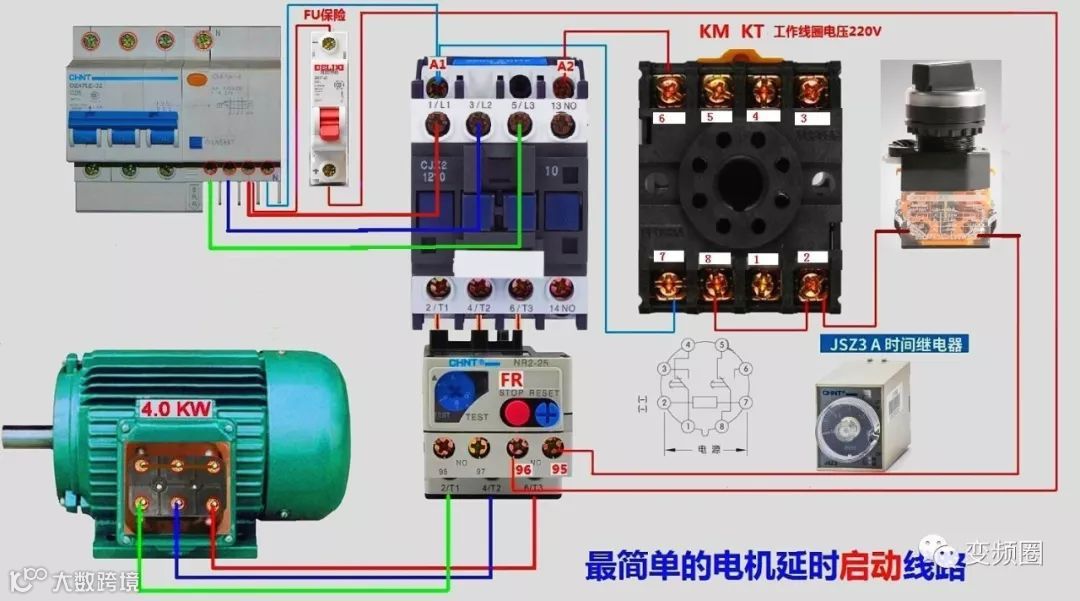

50

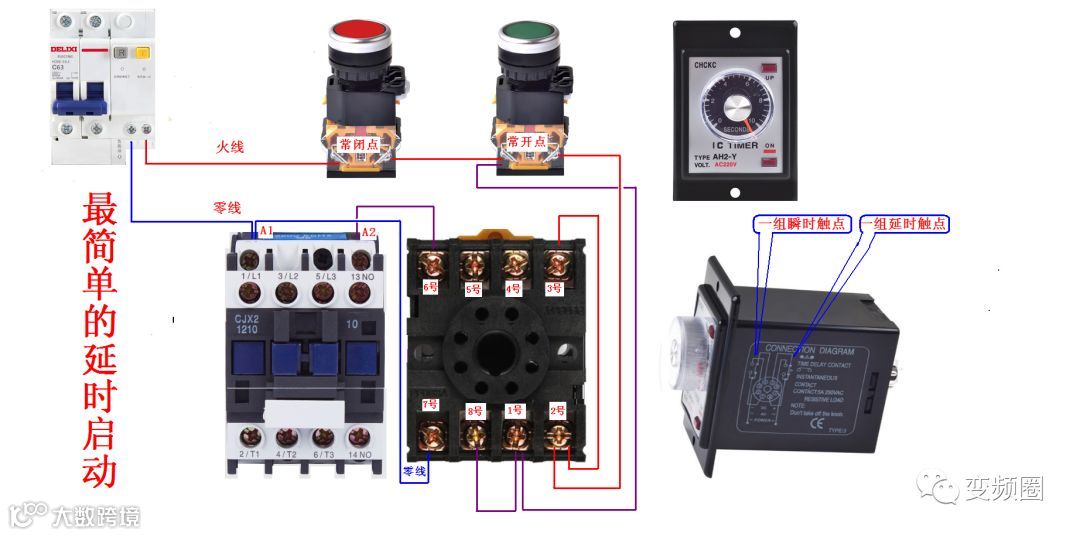

简单的延时启动控制接线

51

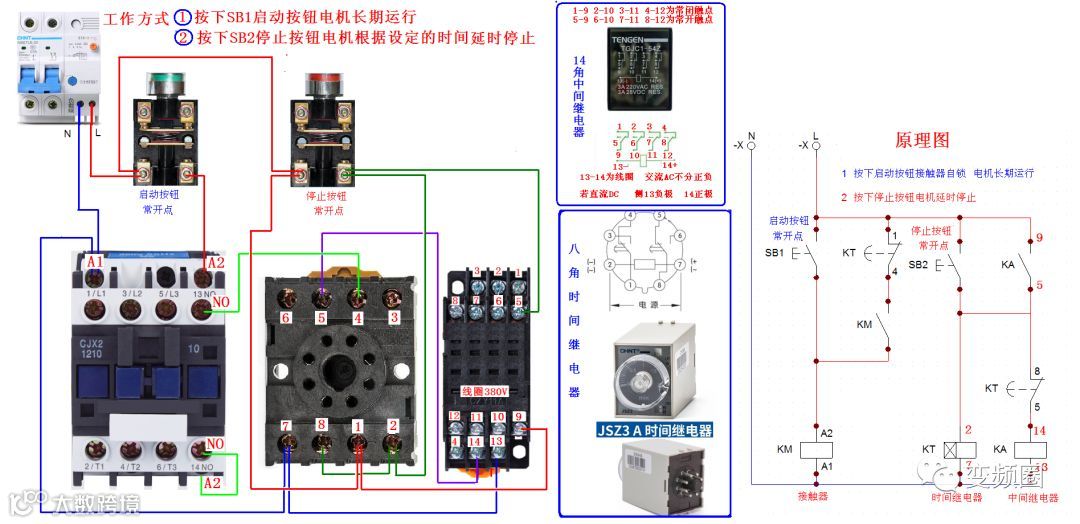

电机长动及延时断电控制接线

52

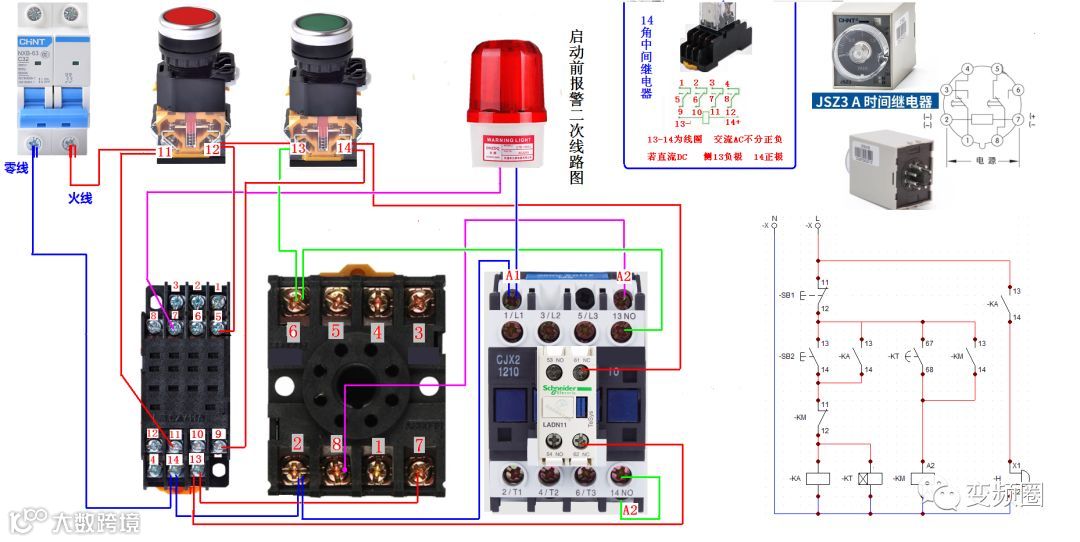

电机启动前报警控制接线

53

电机接触器自锁控制加指示灯

54

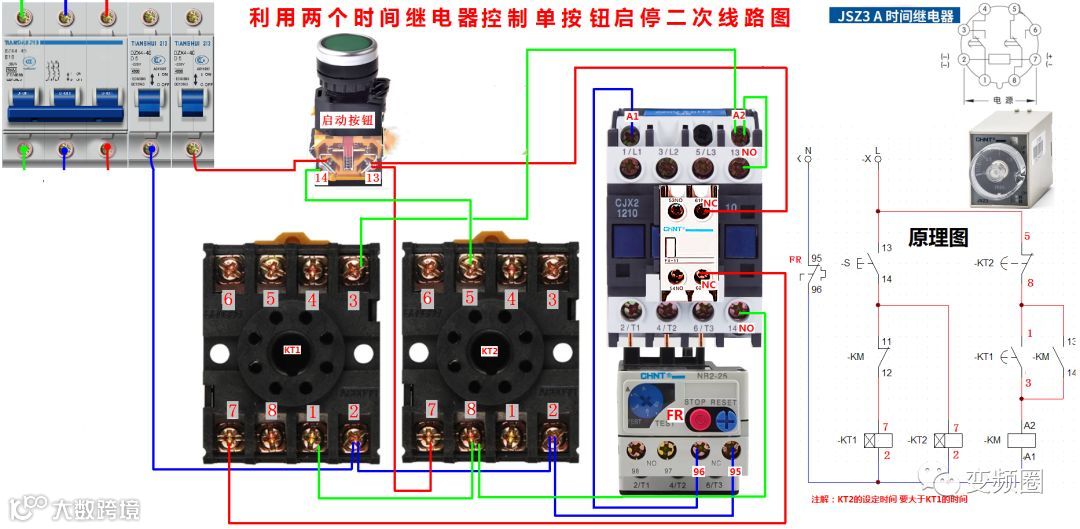

时间继电器控制单按钮启停接线

55

简单的电机正反转控制接线

56

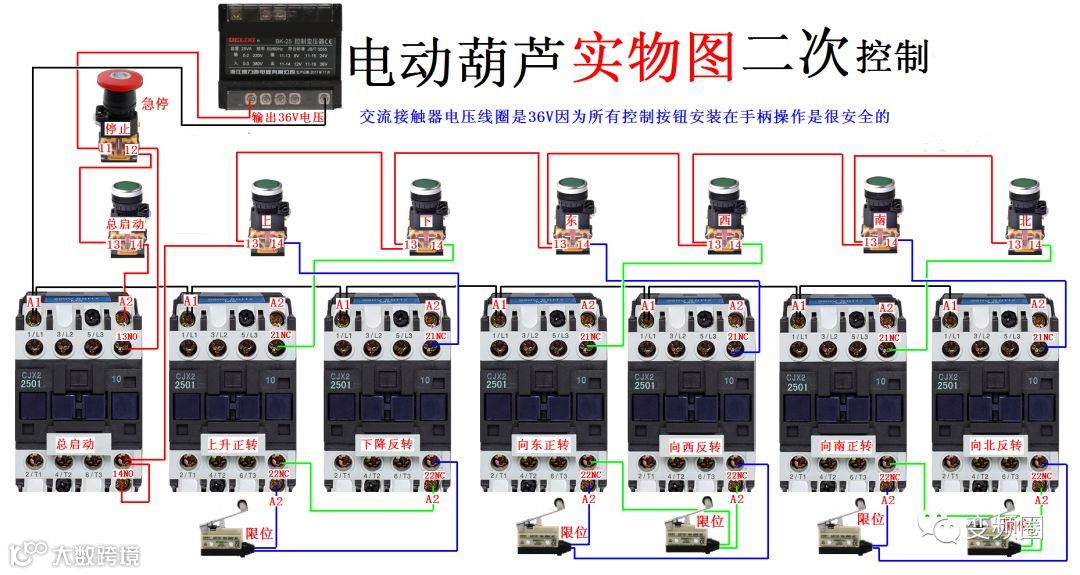

电动葫芦控制接线

57

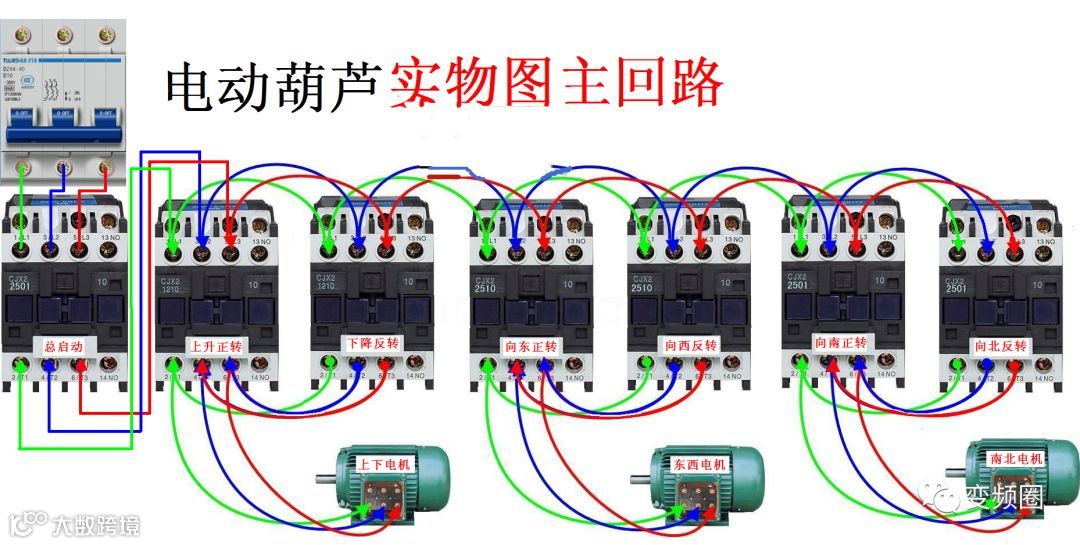

电动葫芦主回路

58

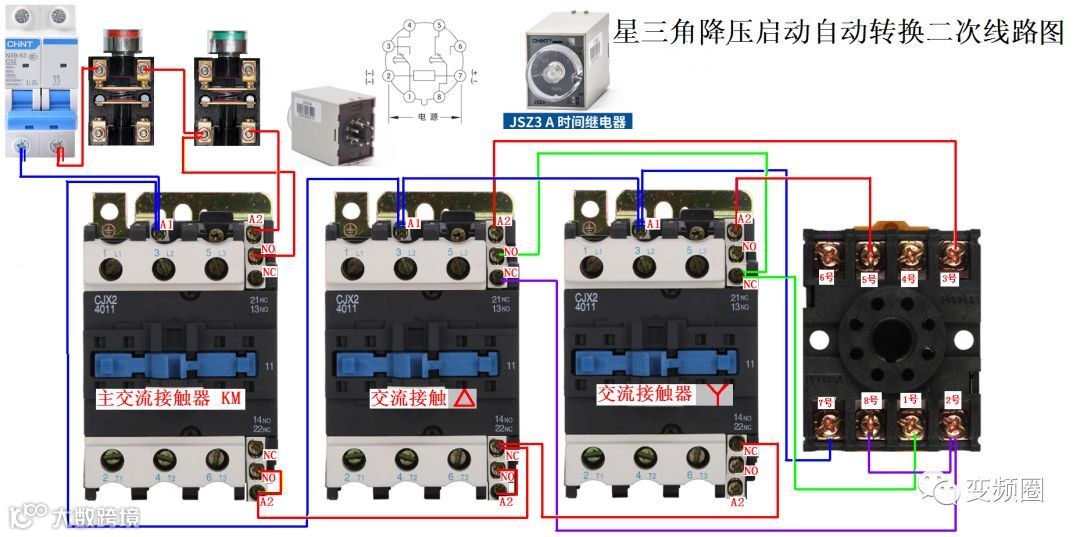

电机星三角启动控制接线

59

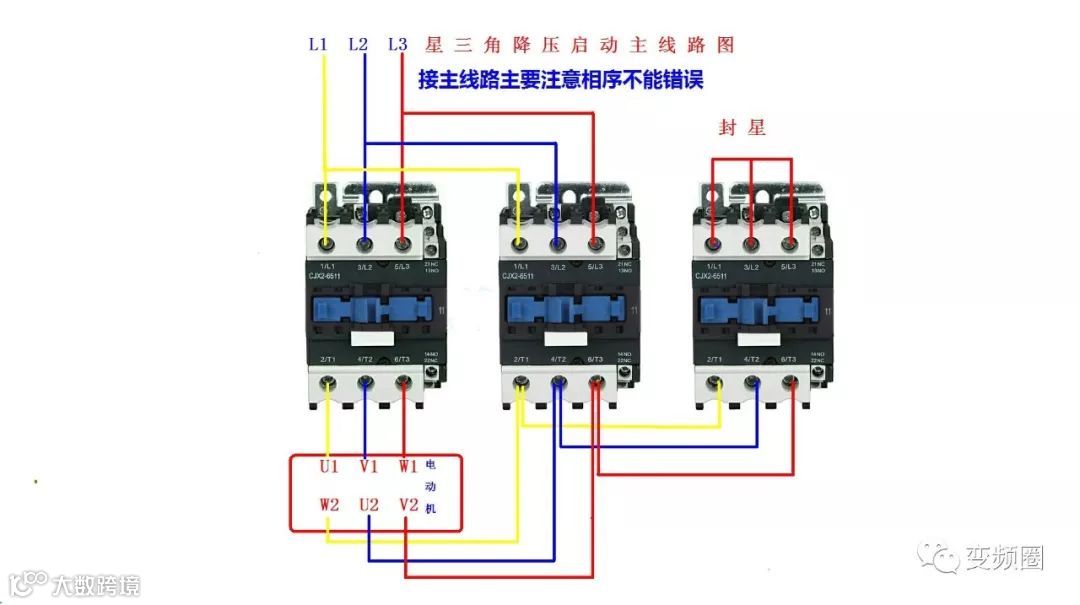

电机星三角启动主回路接线

60

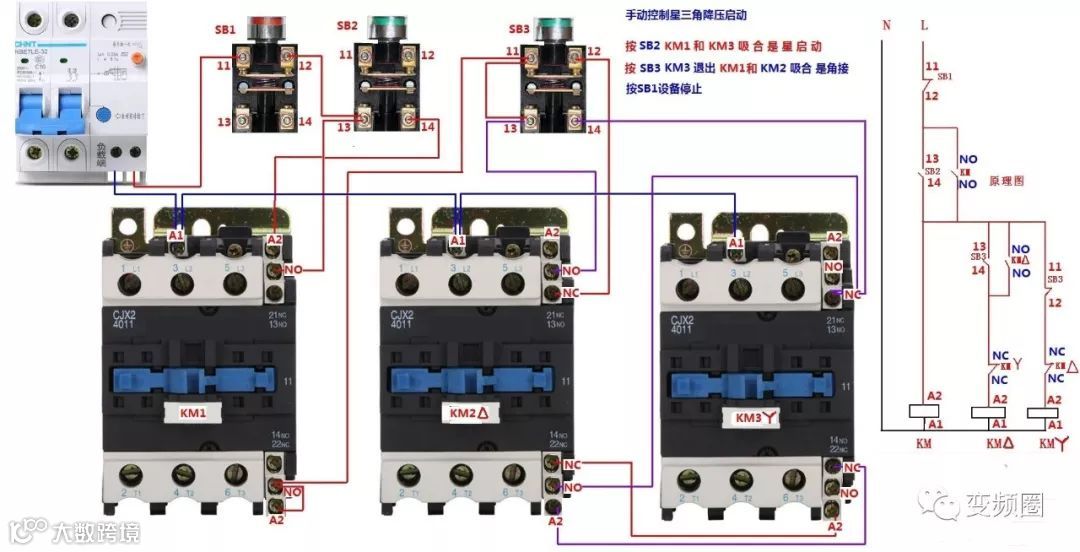

电机星三角启动手动延时接线

61

双速风机主回路接线

62

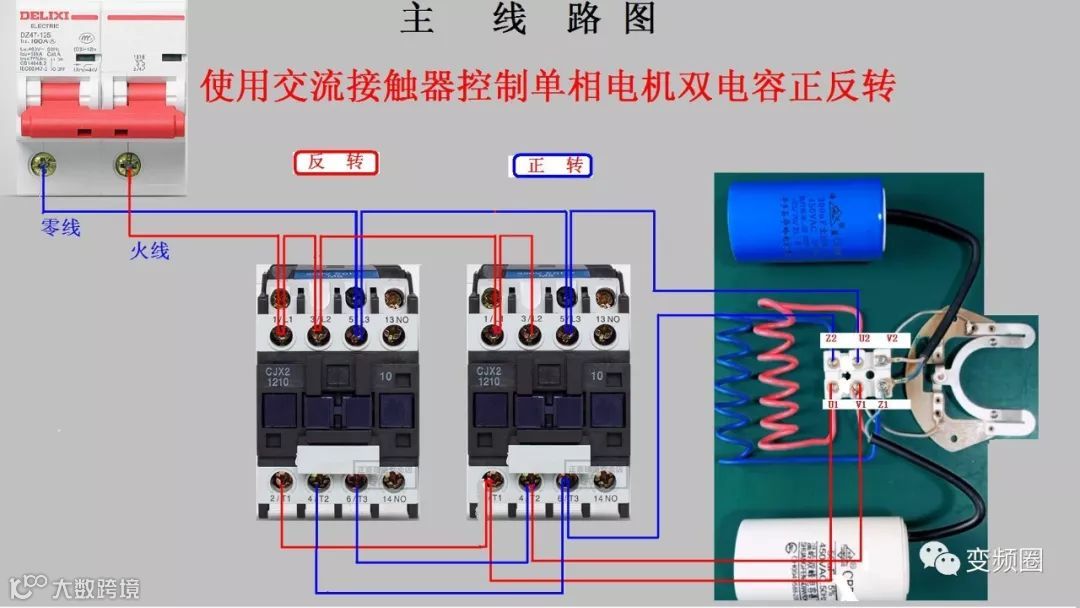

单相电机双电容正反转控制接线

63

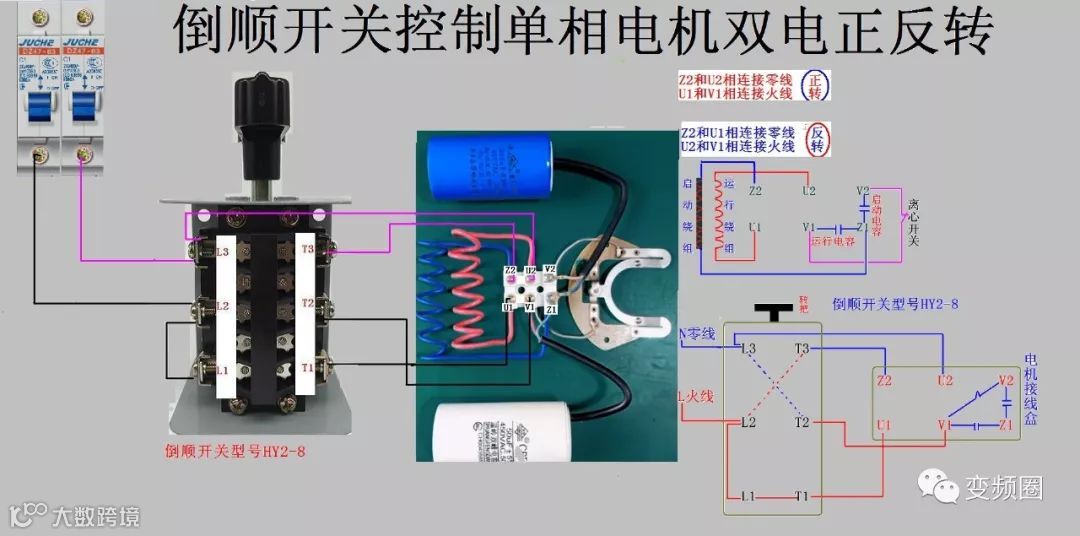

倒顺开关控制单相电机正反转

64

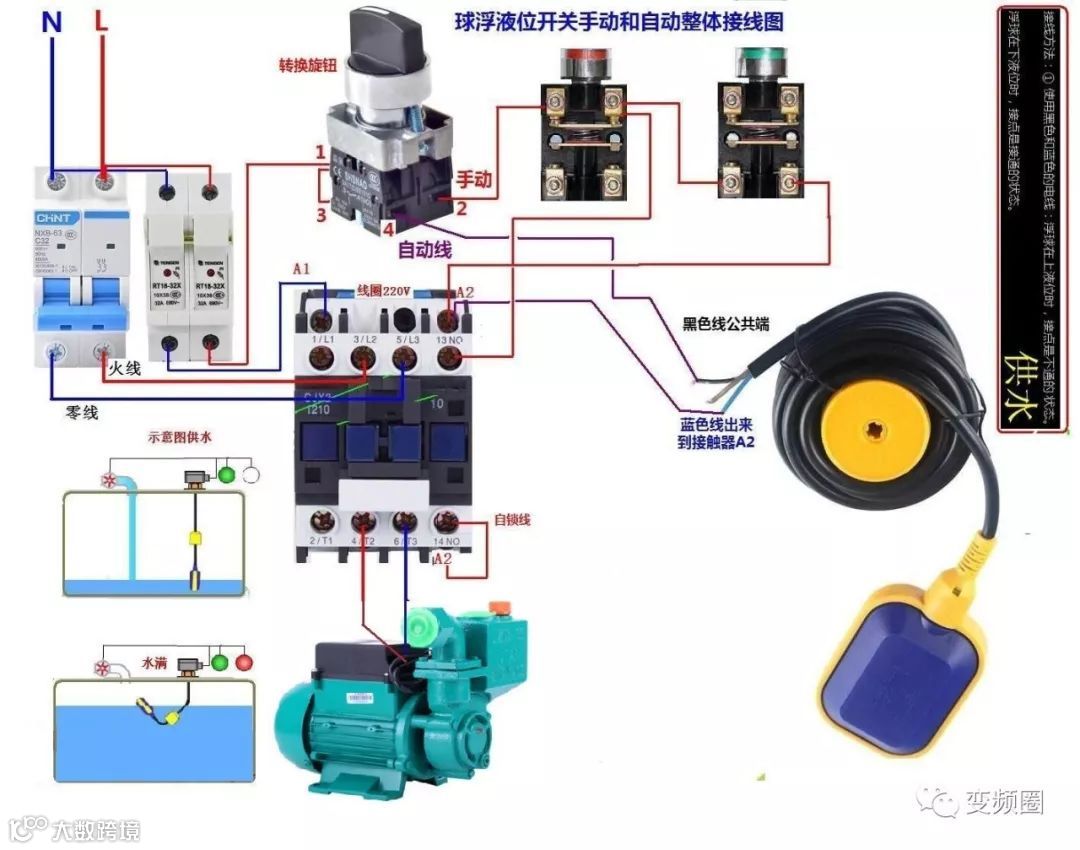

浮球开关液位控制接线

65

空压机压力保护控制接线

66

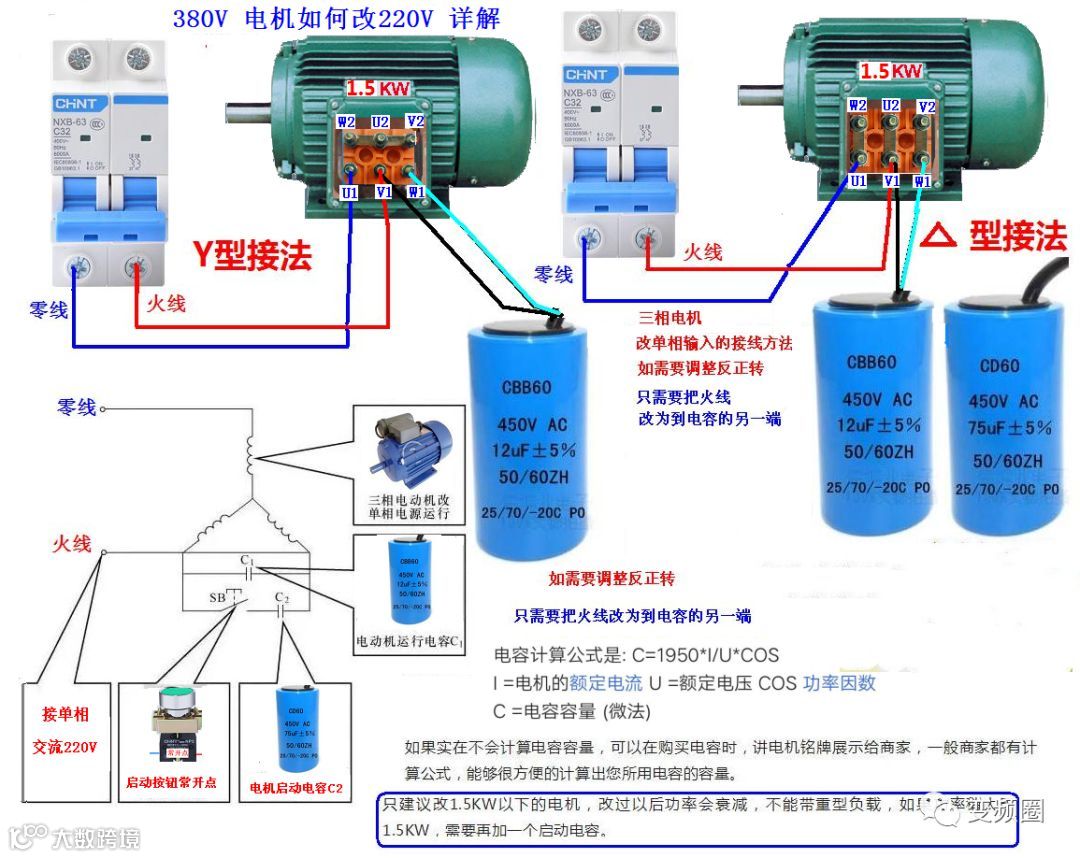

380V电机改成220V电源接线

67

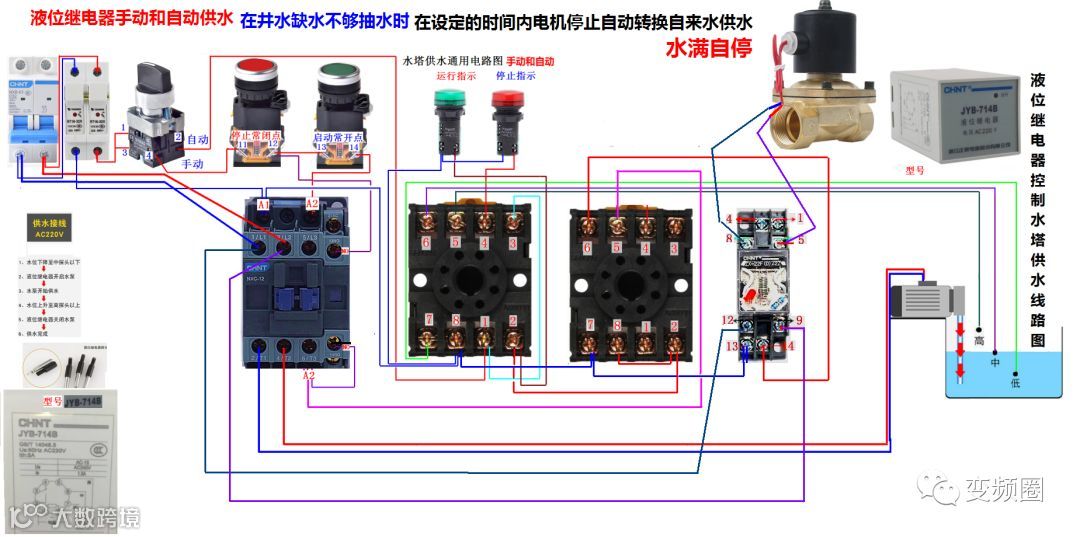

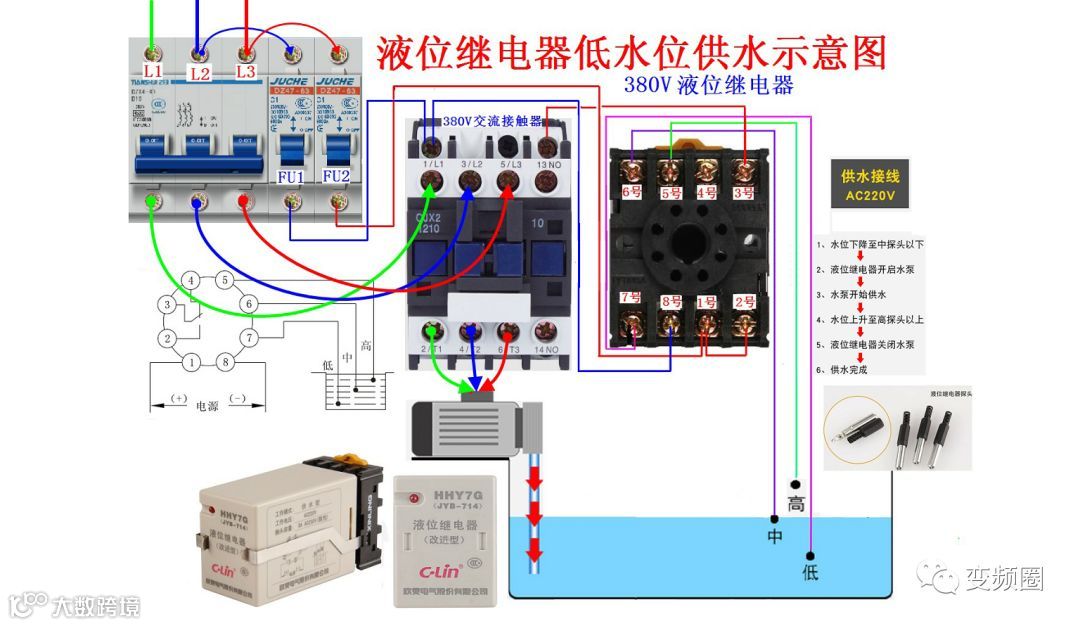

液位继电器控制电机供水接线

68

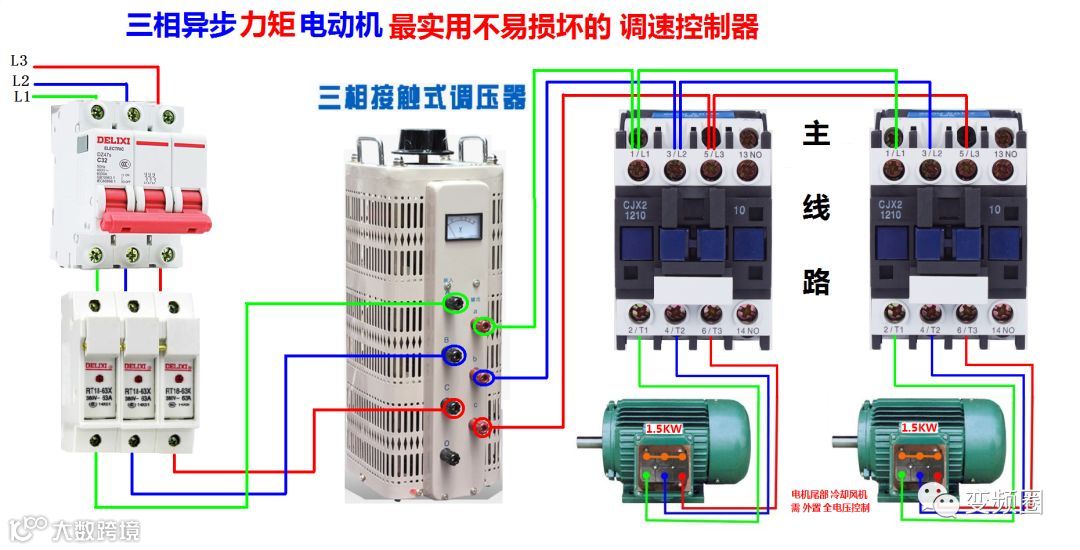

力矩电动机的调速控制接线

69

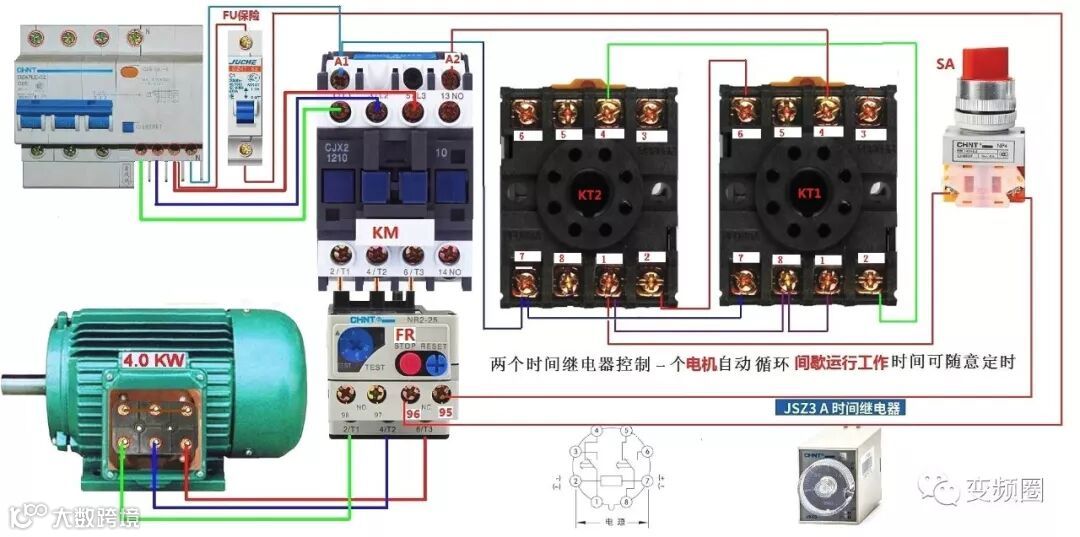

间歇启停控制接线

70

时控开关接线

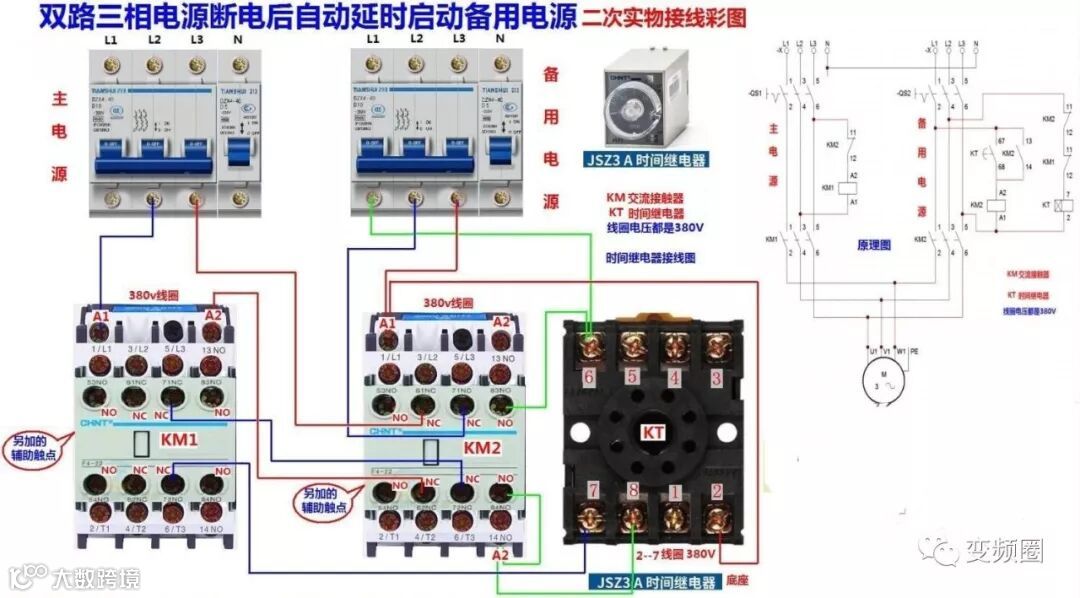

71

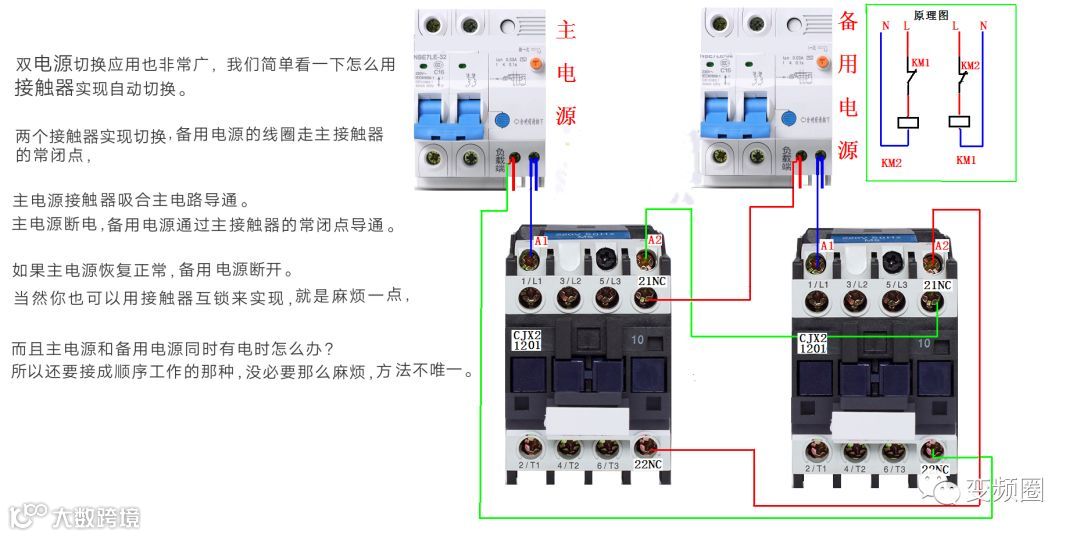

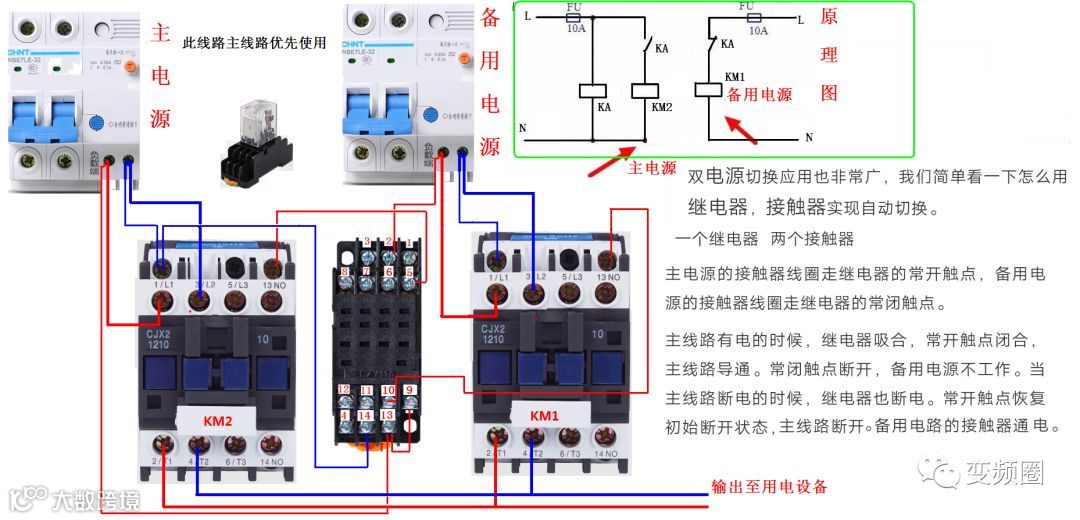

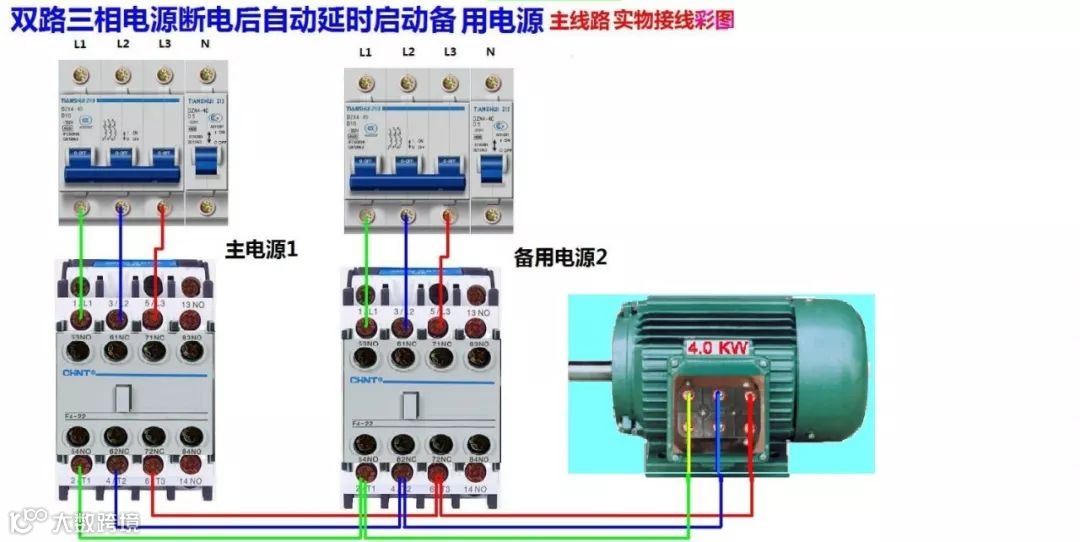

双电源切换控制接线1

72

双电源切换控制接线2

73

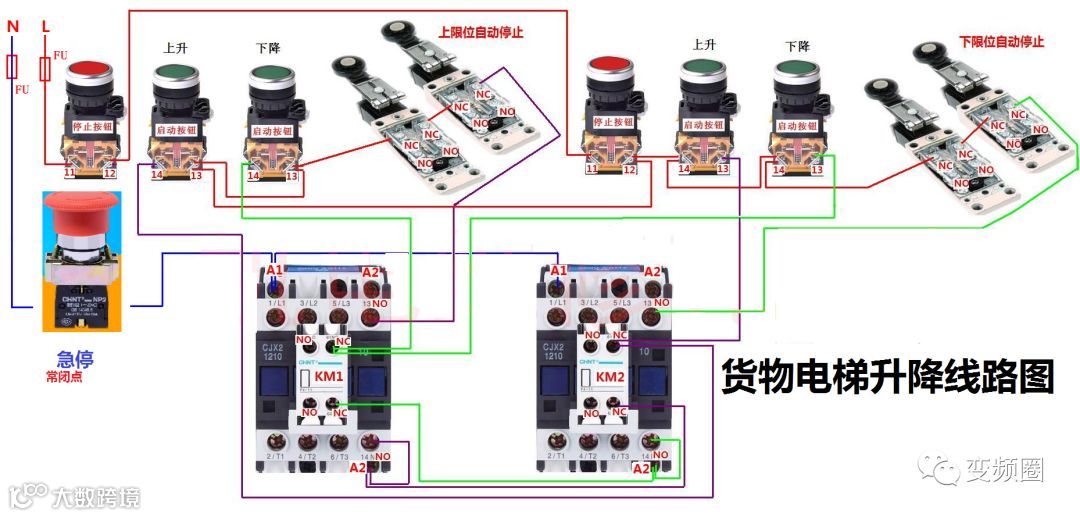

货物电梯控制接线

74

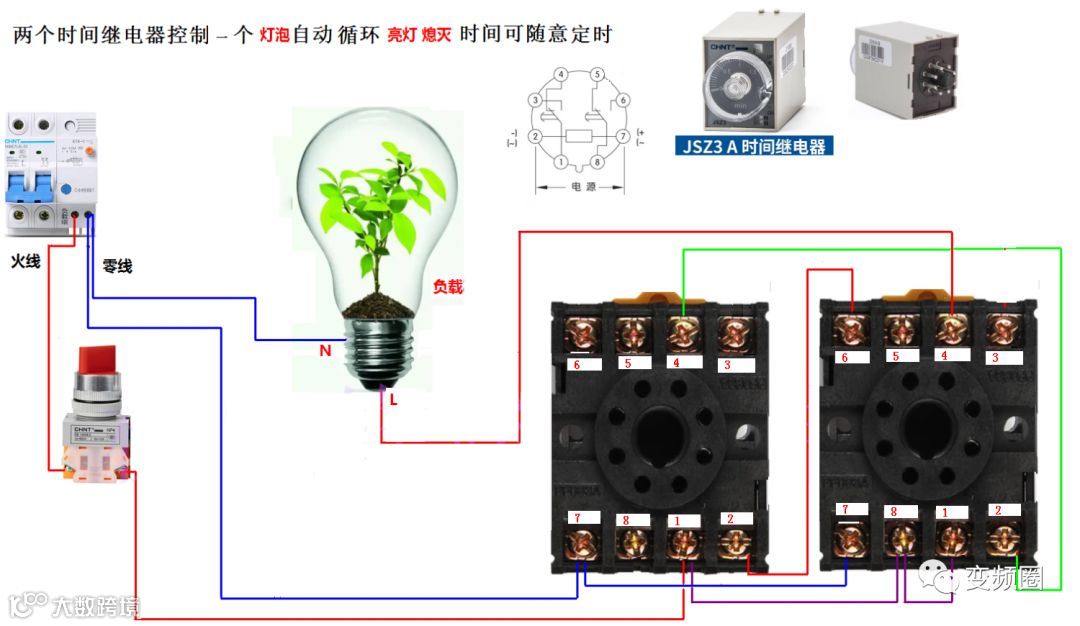

灯闪烁控制接线

75

延时正反转控制接线

76

接近开关控制正反转

77

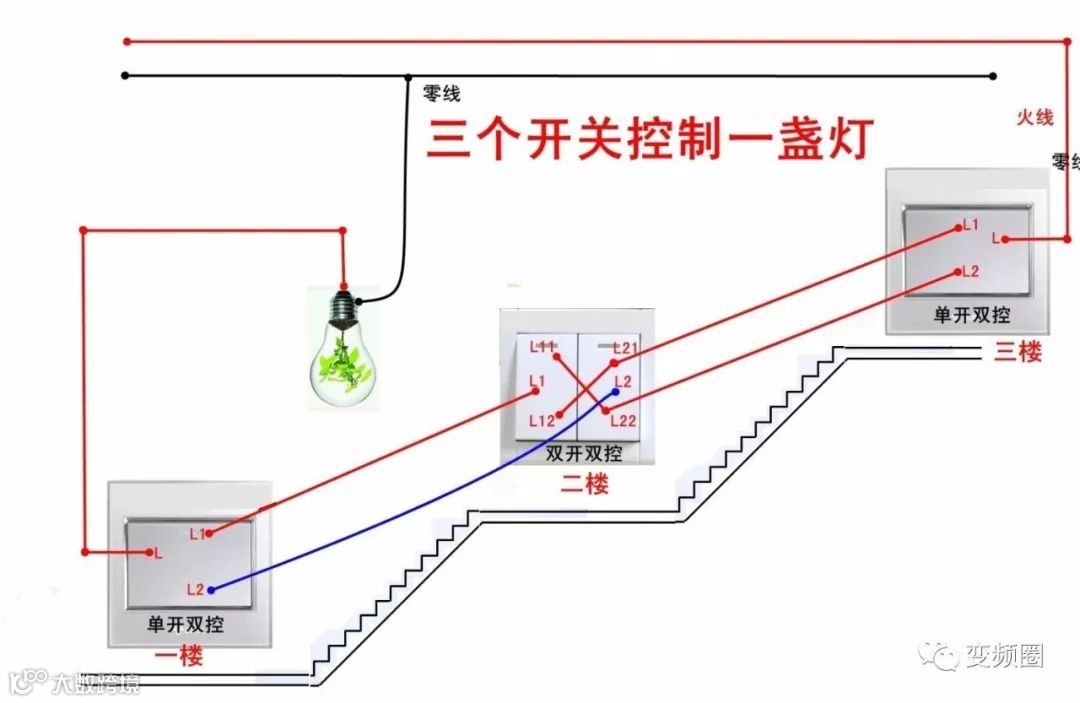

三个开关控制一个灯控制接线

78

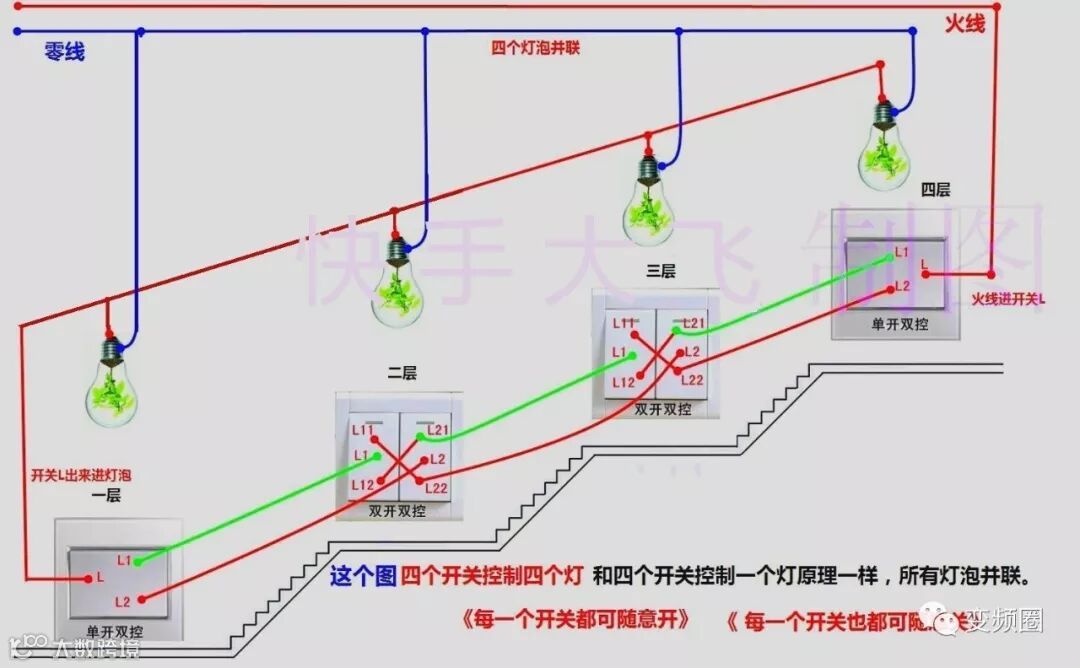

四个开关控制一个灯控制接线

79

开关控制两根线

80

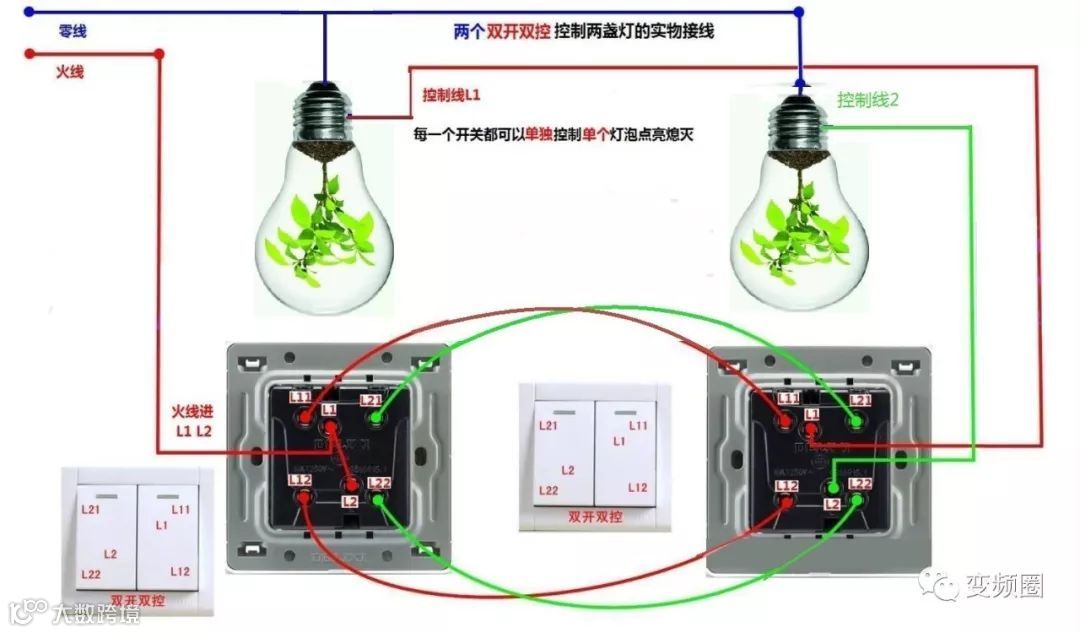

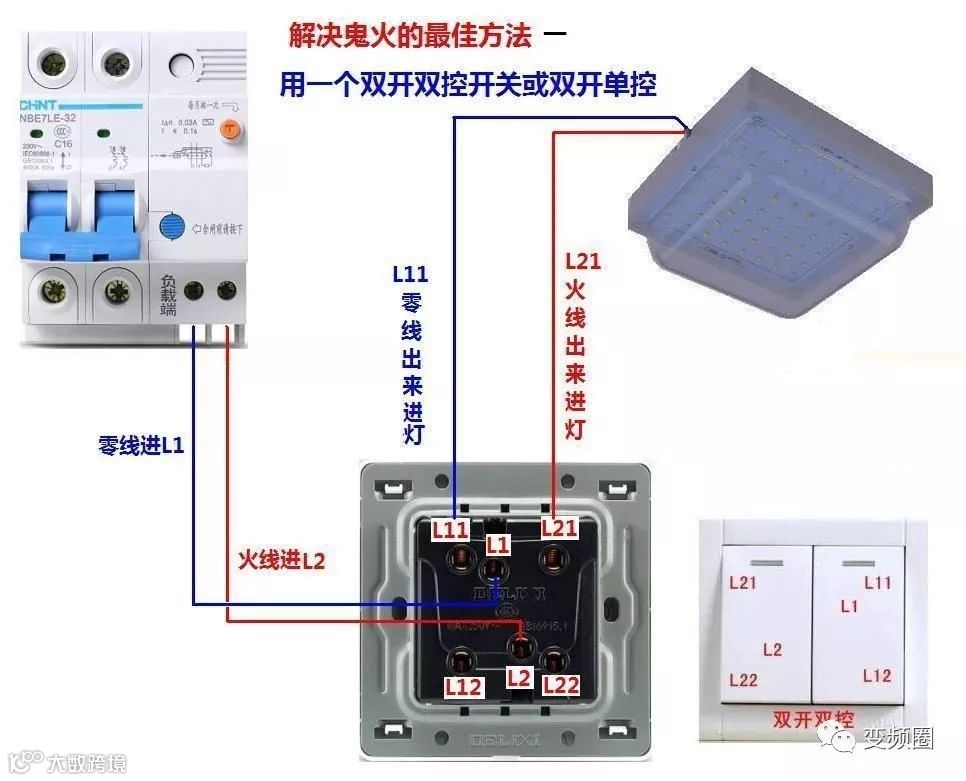

双开双控开关接线

81

双控灯接线二

82

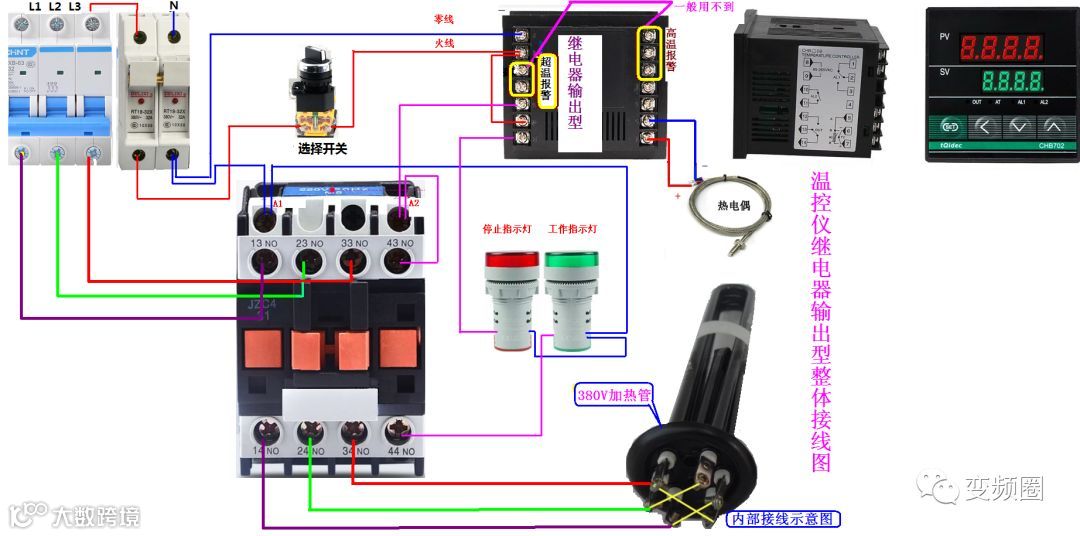

温控器控制接触器加热接线

83

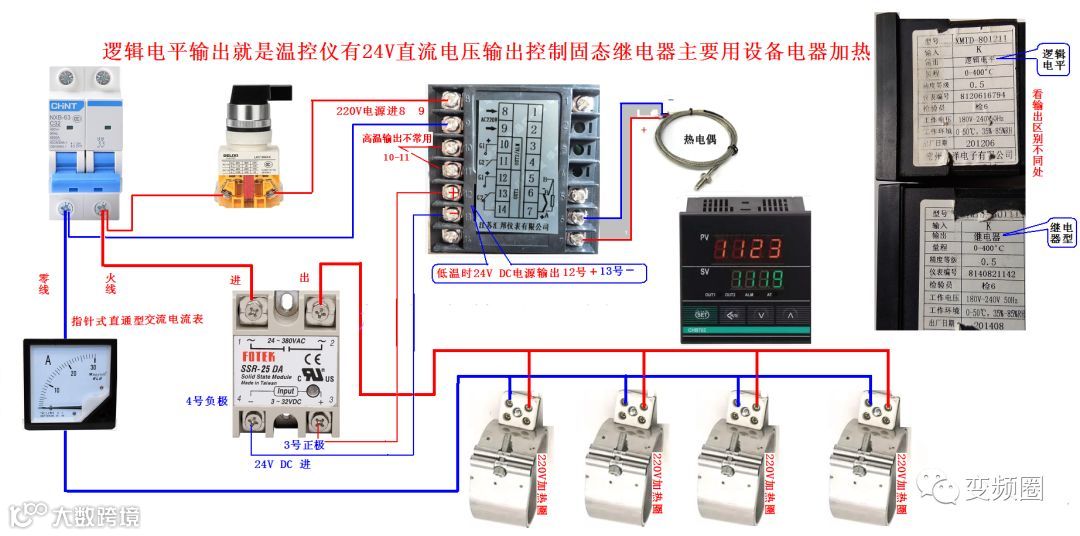

温控器控制固态继电器加热接线

84

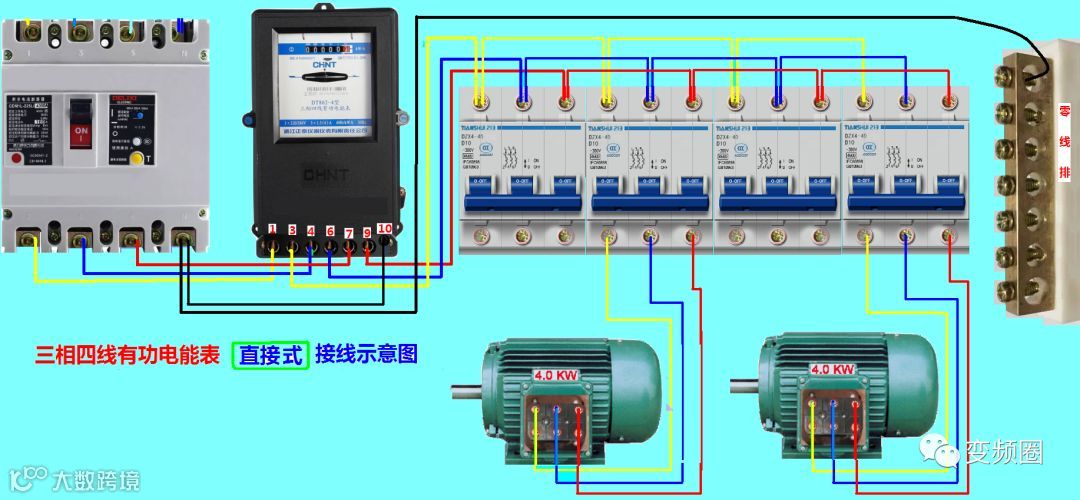

三相四线电表直接接线

85

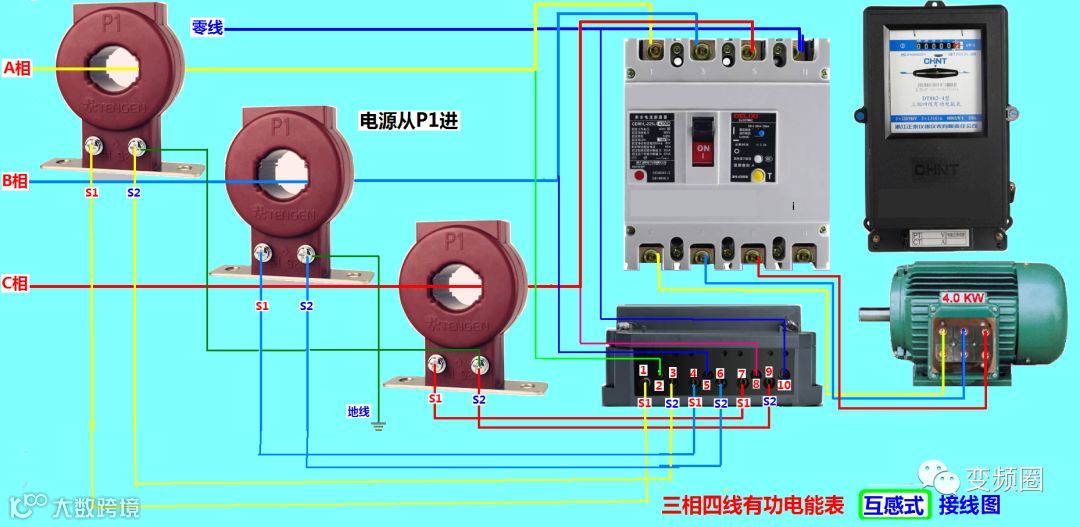

三相四线电表互感器接线

86

延时启动备用电源控制接线

87

延时启动备用电源主回路接线

88

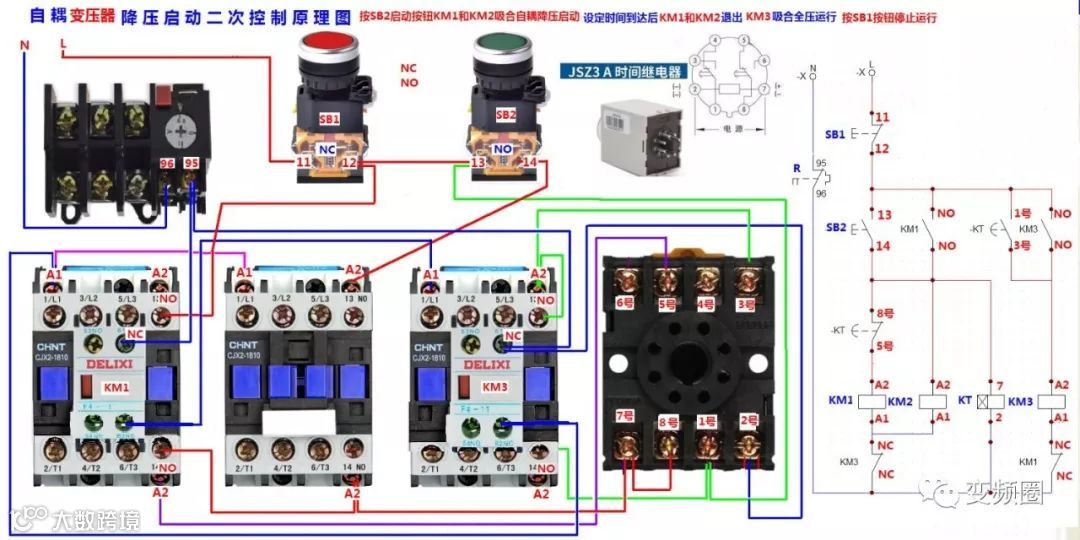

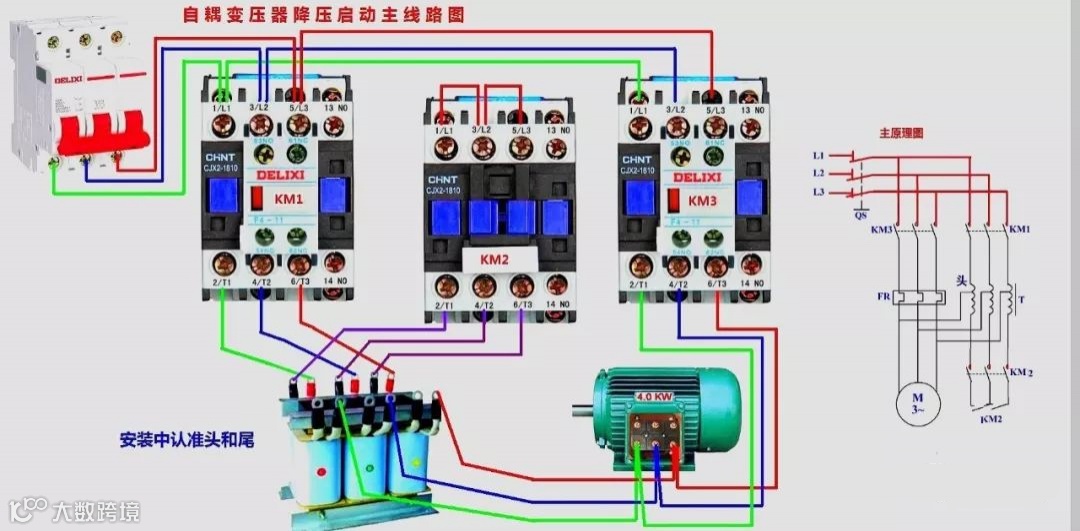

自耦变压器降压启动接线

89

自耦变压器降压启动控制接线

90

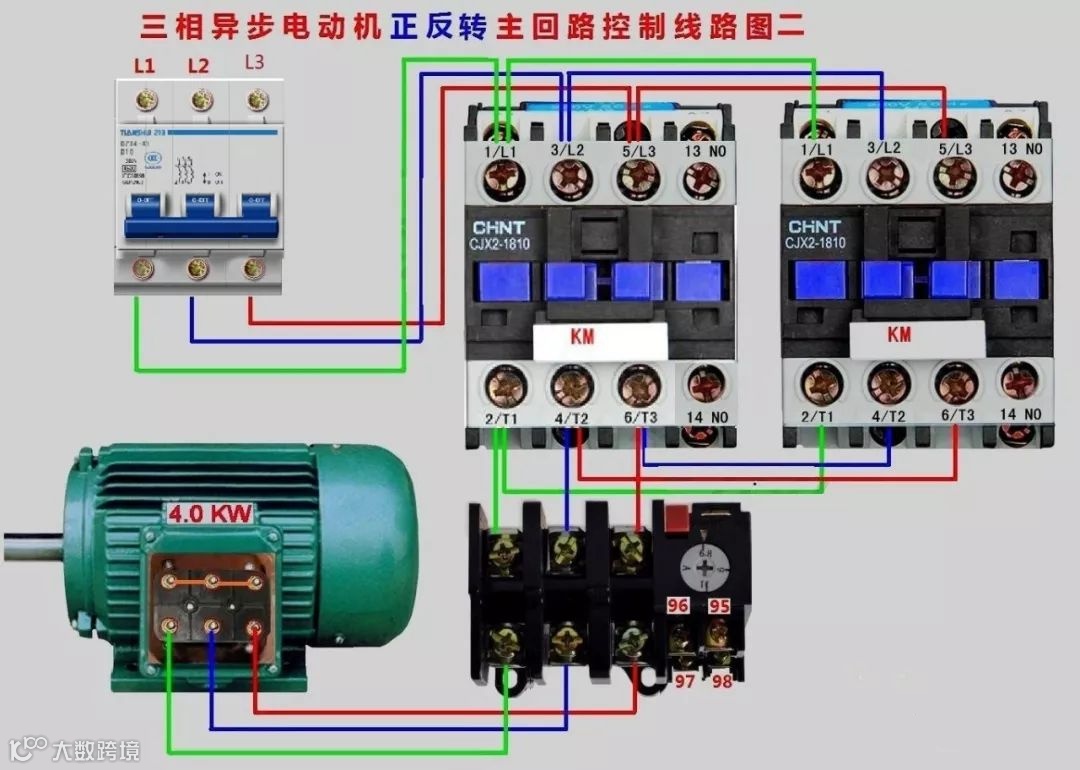

三相电动机正反转主回路控制接线

91

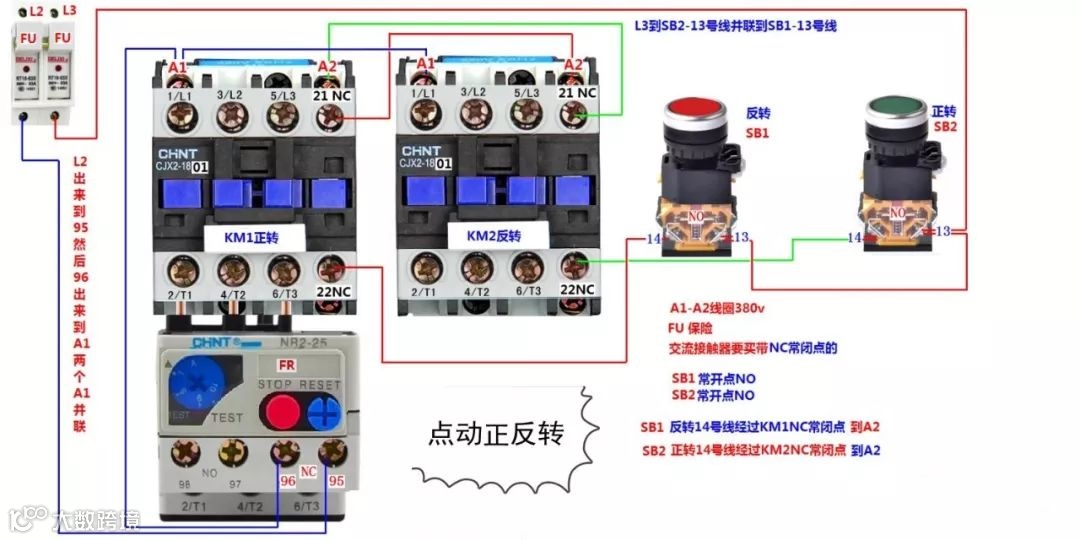

点动控制正反转接线

92

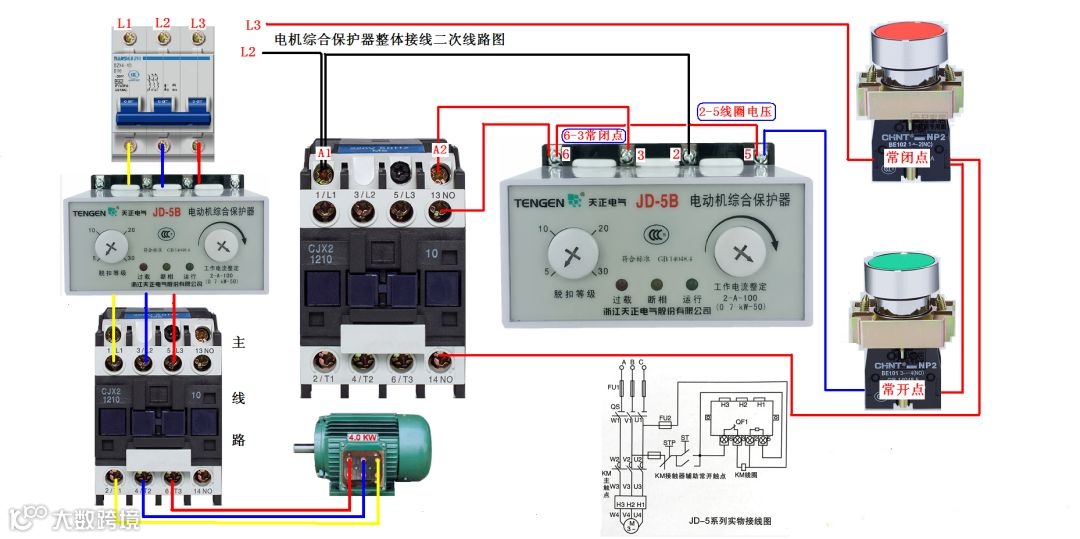

电机综合保护器控制接线

93

电机综合保护器控制接线2

94

电机综合保护器控制接线3

95

电机单循环往返控制接线

96

电机单循环往返延时控制接线

97

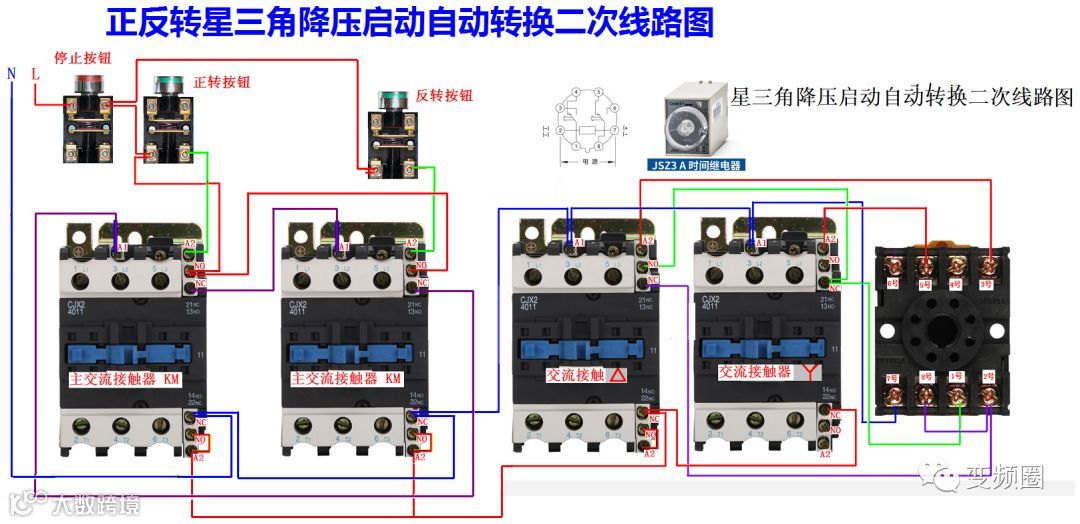

正反转均需要星三角启动控制接线

98

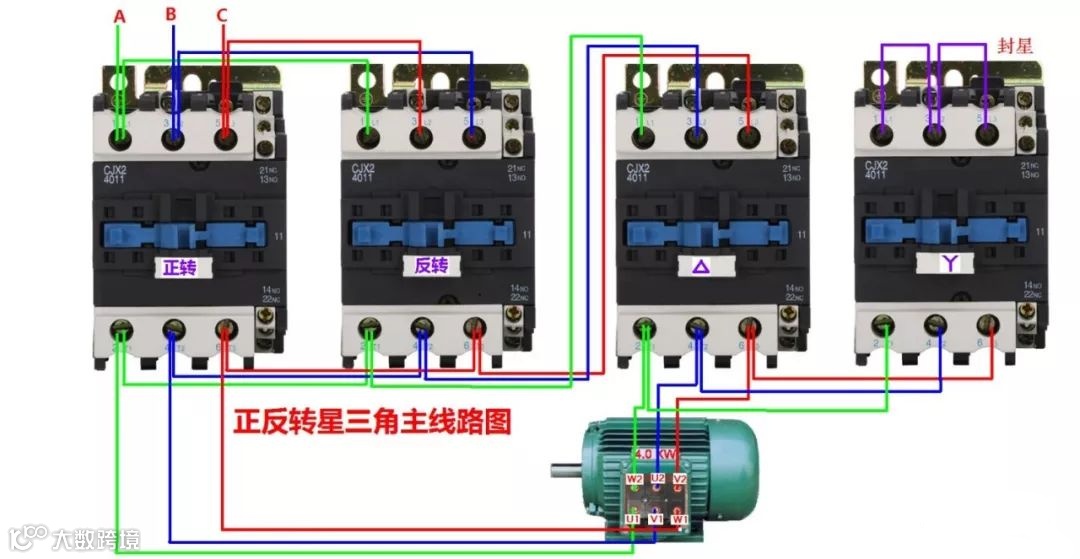

正反转均需要星三角启动控主回路接线

99

路灯时控开关接线
