01前言

根据行标DL/T317-2010《继电保护标准设计规范》要求，目前大多数二次设备端子排基本统一了命名规范。因此，可从端子排的编号名称辨识回路功能。

02   端子编号代表的回路功能

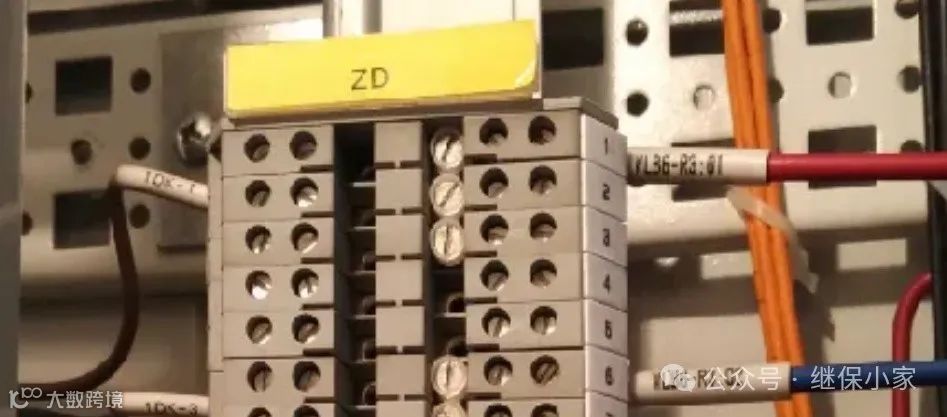

1、ZD端子排

ZD端子排即直流电源段，通常在柜柜端子排的最上端，保护及自动化设备直流电源为DC 110V/220V，通信设备直流电源为DC 48V。

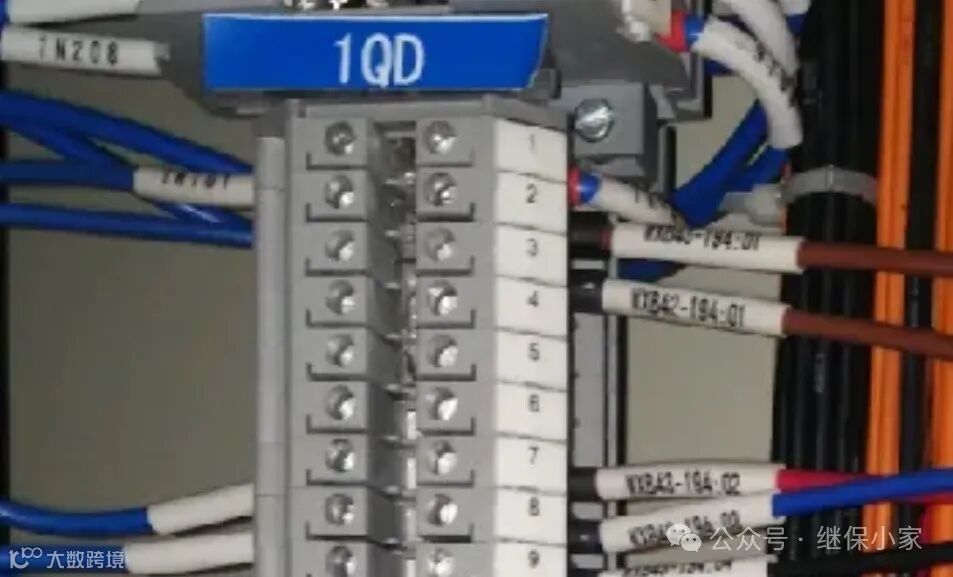

2、QD端子排

QD端子排即强电开入段，若直流系统是DC 110V的，强电开入电压为DC 110V。通常是屏内设备需要与屏柜外设备的开关量入才使用强电开入段，电缆长度较长。

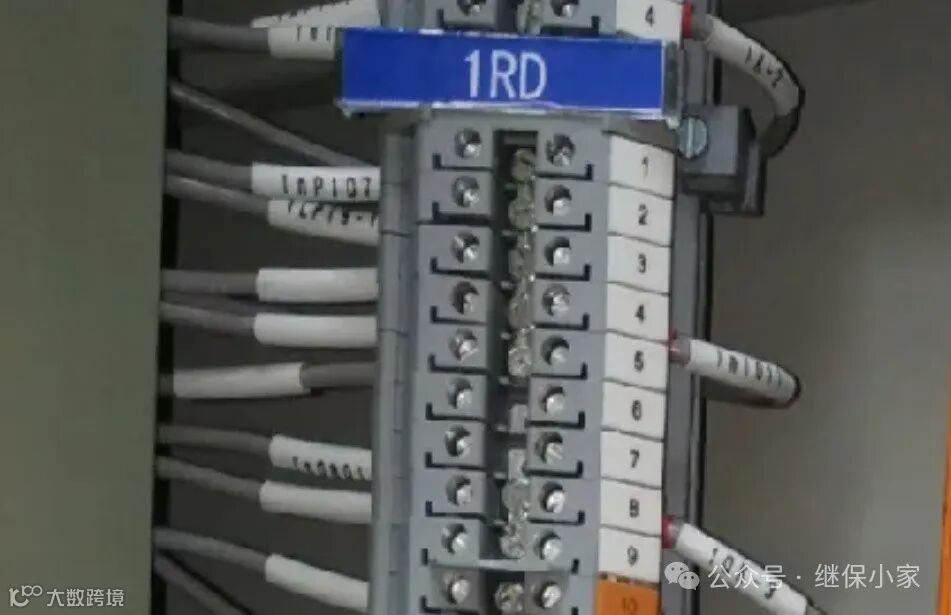

3、RD端子排

RD端子排即弱电开入段，通常弱电开入电压为DC 24V，是不接地系统，即无法测量其对地电压。通常是屏内设备的配合用，也有屏外开关量的配合，但电缆长度太能太长。

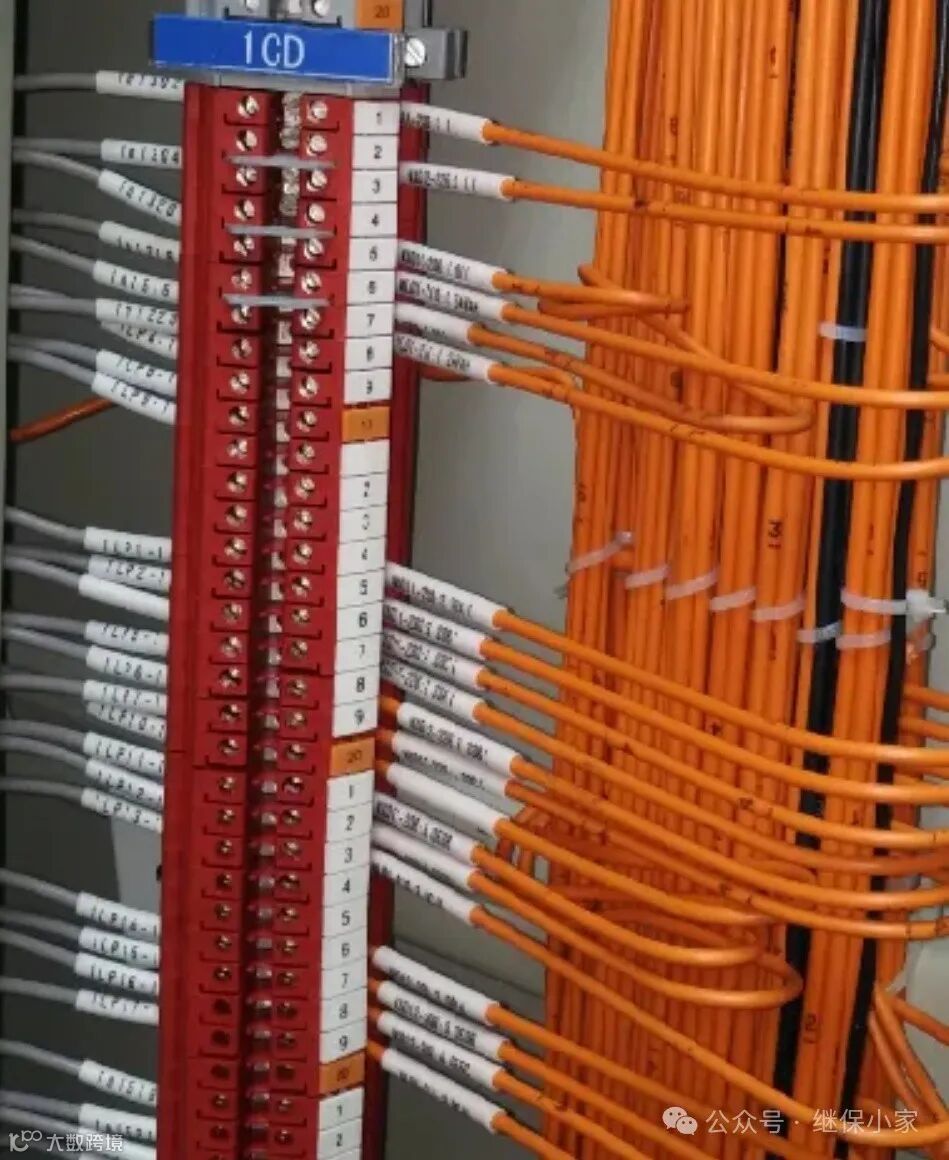

4、CD和KD端子排


CD和KD即出口端子排（“出口”拼音的第一个字母），用于装置动作开出回路，一般为跳闸、重合闸、启动失灵等出口控制回路。CD是回路正电端。KD则接回路的负电端。

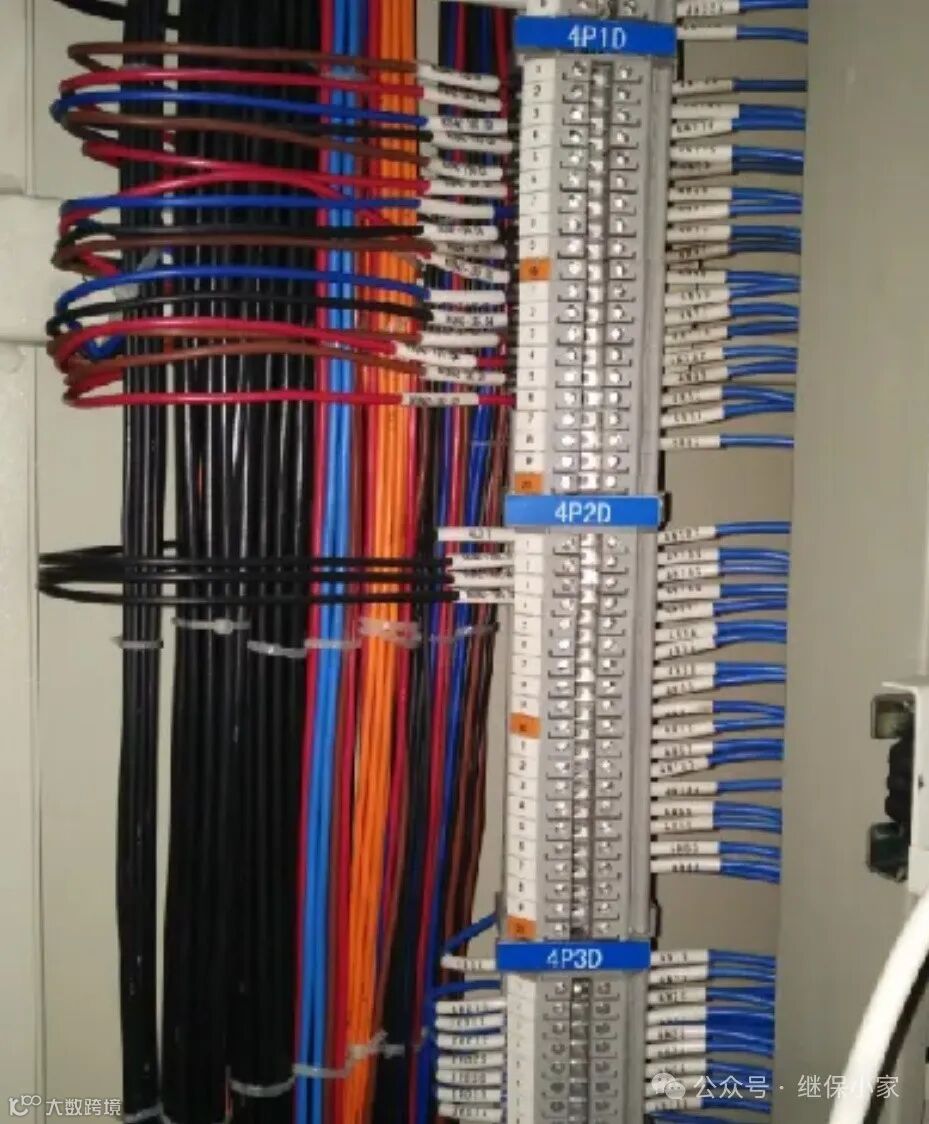

5、PD端子排

PD端子排即与保护配合段，通常是开出回路，与屏内外的保护配合，常见于操作箱的端子排。如操作箱的跳闸位置（TWJ）、合闸位置（HWJ）、闭锁重合闸、永跳（TJR）等开出接点。

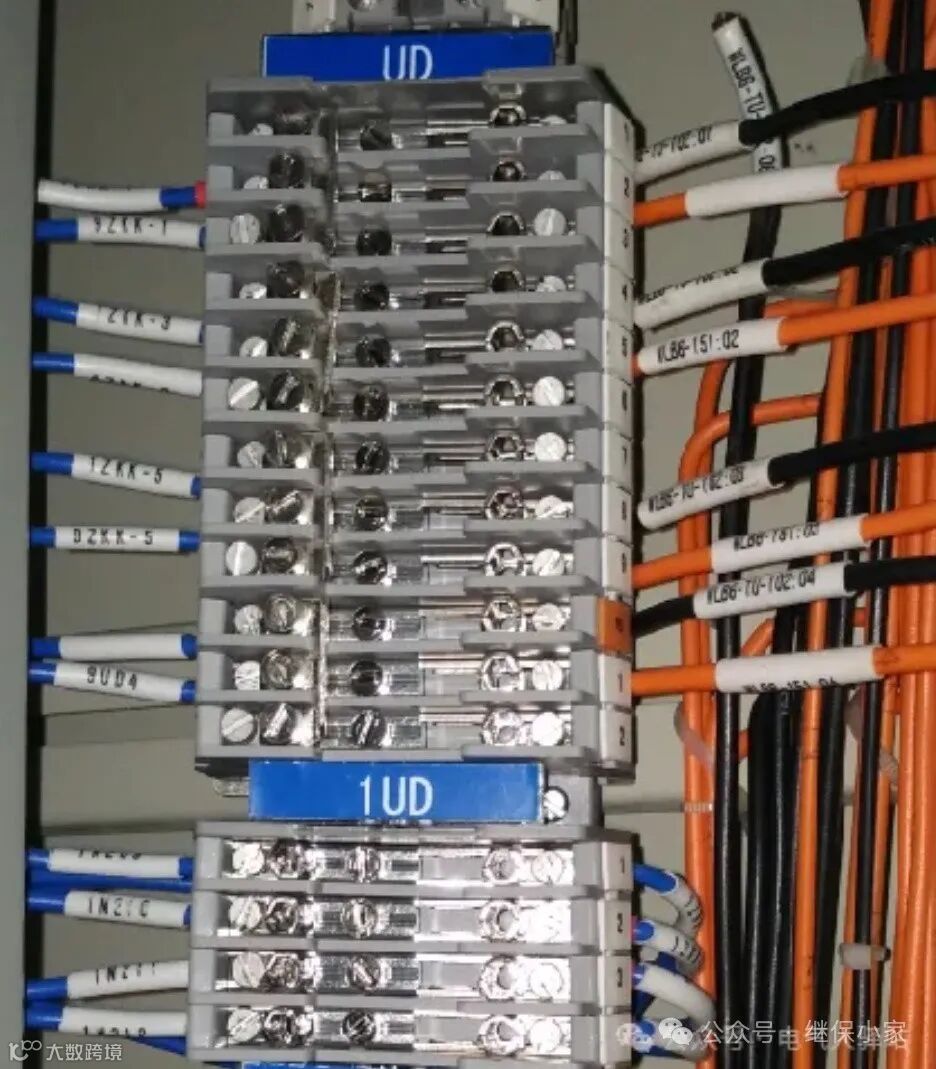

6、UD端子排

UD端子排即交流电压段，接入线路、变压器各侧及母线的相电压、零序电压等。接入UD后到各保护专用的交流电压小开关（零序电压不经空开），再接到各保护专用的电压端子排。


7、ID端子排

ID端子排即交流电流段，接入线路及元件各侧的三相电流和N相电流。

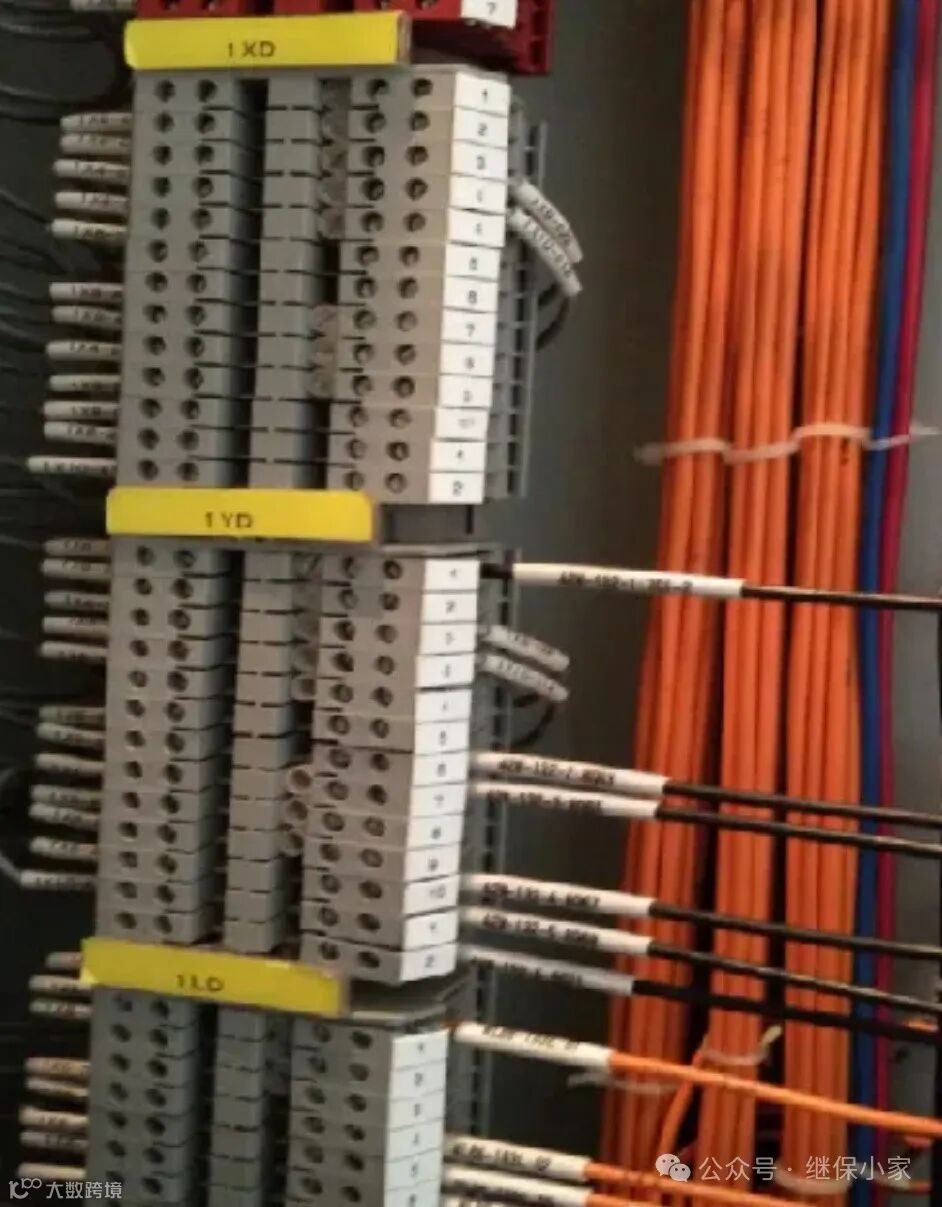

8、XD、YD、LD端子排

XD、YD、LD端子排即信号、遥信和录波段，为动作开出回路，用于测控装置信号记录和故障录波的信号记录。

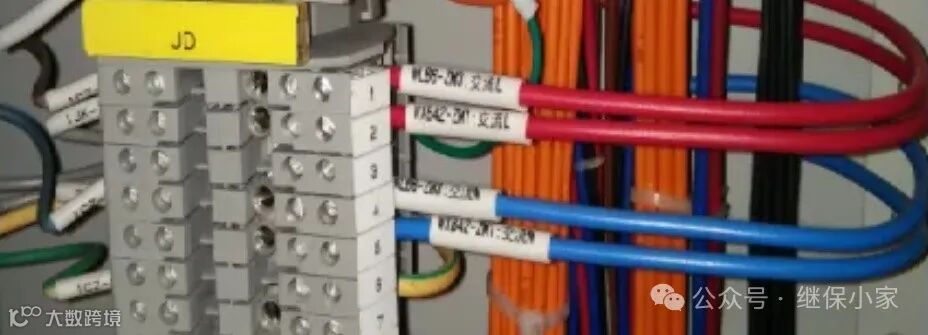

9、JD端子排

JD端子排即交流电源段，接入AC 220的市电或UPS交流电源，用于屏内需要用交流电源的设备，如照明、打印机、风扇、交换机等。

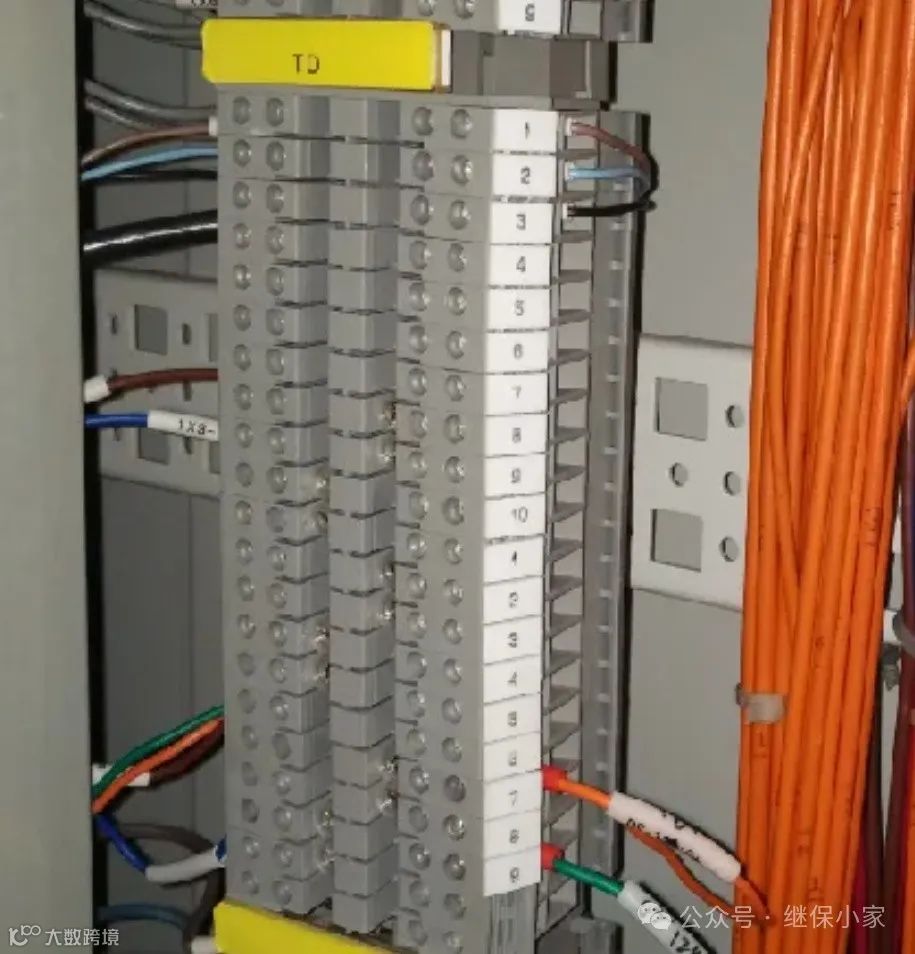

10、TD端子排

TD端子排即网络通信段，通常接有打印机的数据线（并口、串口）、B码对时线、485串口通信线（保信用）等。

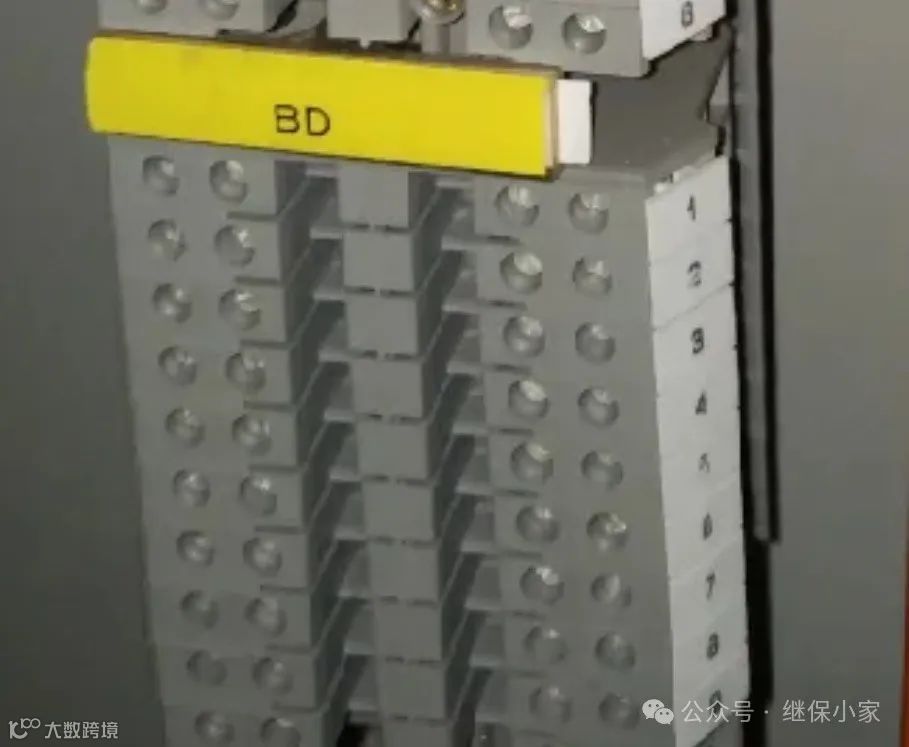

11、BD端子排


BD端子排即集中备用段，也就是备用端子。常位于整个端子排的最小部分，通常由于接线施工时电缆芯不够长，需要在BD进行过渡。或者原来的功能端子排公共端端子已接满，用BD来扩展。或者回路改造后电缆不够长，在BD过渡到其他展柜。

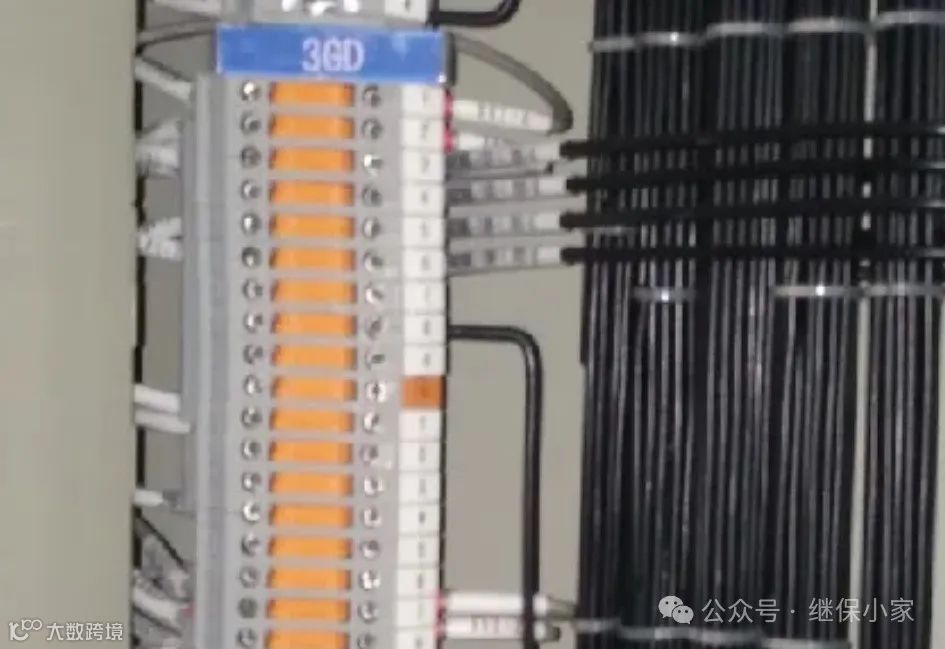

12、GD端子排（测控装置）

GD端子排，有两种用法，一种与BD端子排用法相同，即“过渡”端子。另一种用作“公共端”段，如测控装置的遥信公共端。

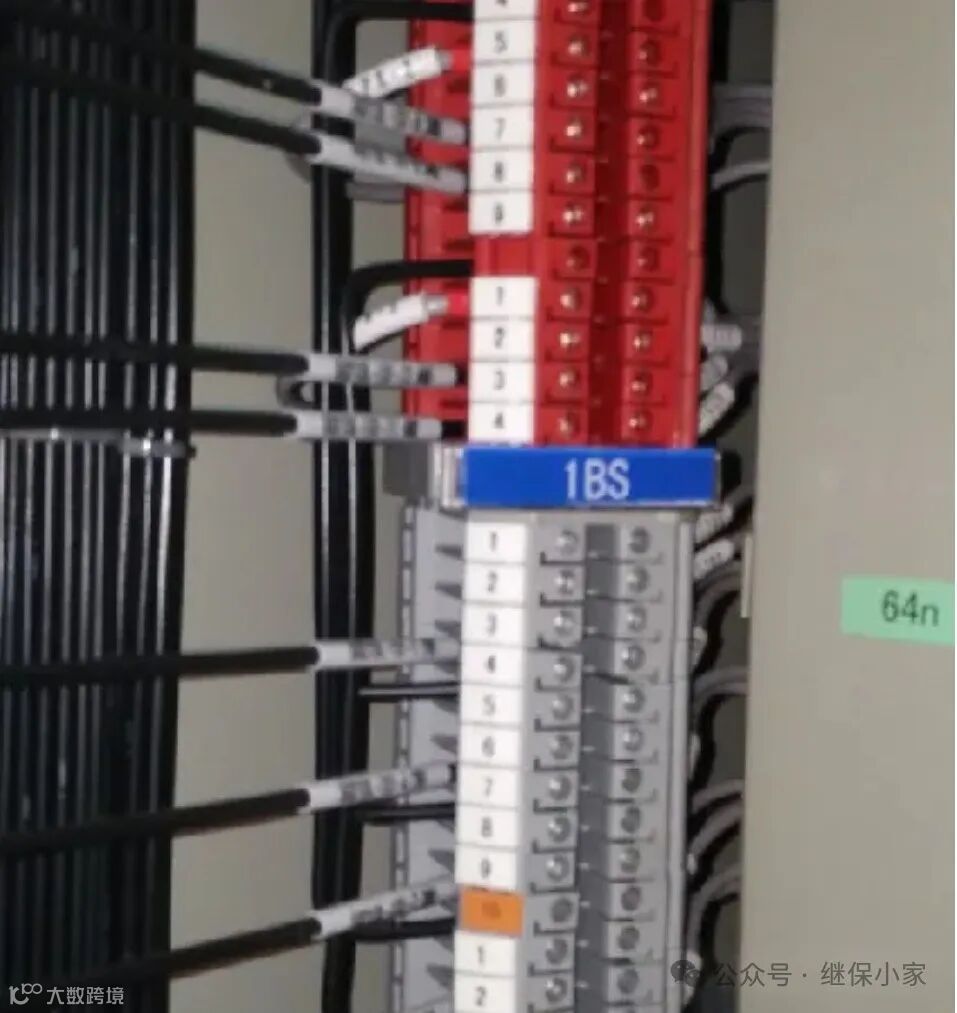

13、BS端子排（测控装置）

BS端子排，即闭锁段，常见于测控屏，是测控五防的联锁开出接点，即满足操作条件时导通。BS端子的闭锁接点一般与本装置的控制回路配合。


14、WD端子排（测控装置）

WD端子排，即微量段，常见于测控屏，为测控装置采集的直流量（4~20mA/0~5V），即现场表计的读数用直流电压和可变电阻的方式输出直流电流量到WD端子，测控将电流量转换成对应的数量显示到系统中，如主变的油温、避雷器的泄漏电流等。
