直流系统一般用于变电所控制母线、合闸母线、UPS不间断电源，也用作其他电源和逻辑控制回路。直流系统是一个绝缘系统，绝缘电阻达数十兆欧，在其正常工作时，直流系统正、负极对地绝缘电阻相等，对地电压也是相对平衡的。

当发生一点接地时，其正、负极对地电压发生变化，接地极对地电压降低，非接地极电压升高，控制回路和供电可靠性会大大降低，但一般不会引发电气控制系统的次生故障。

可是，当直流系统有两点或多点接地时，极易引起逻辑控制回路误动作、直流保险熔断，使保护及自动装置、控制回路失去电源，在复杂保护回路中同极两点接地，还可能将某些继电器短接，不能动作跳闸，致使越级跳闸，造成事故扩大。

规程严格规定：直流系统多点同极接地，应停止直流系统一切工作，也是基于其故障性质的不确定因素。

关键词【直流系统】【直流接地】【处理】

直流系统正常时，一般正负极之间电压是不变的，正、负之间的 电压是220V，正级对地为110V，负级对地为-110V，其参考电位是地电位，也就是零电位。当有直流接地发生时，正极和负极对地电压会产生不平衡，比如正极对地还在110V左右，如果负极接地，那么负极对地电压幅值会减小，参考电位向负级也偏移，原来是-55V 左右，现在可能变成-30V等等甚至更小，而正对地电压则会相应提高，比如到80V等。经过正规设计的直流系统中，发生一极接地，直流母线电源电压不变，这也是发生一点接地时，直流系统在短时间是可以正常工作的，不过最好查出接地点，加以消除。

1.直流系统按地的原因

(1)人为原因，例如接线有误，或工作人员使用绝缘不良的工具造成直流接地。

(2)二次回路绝缘材料不合格、老化或绝缘受损引起直流接地。

(3)二次回路及设备严重污秽、受潮，接线盒、端子箱、机构箱进水造成直流接地。

(4)异物跌落造成直流接地，例如保护屏或控制屏内金属物掉答，造成与屏外壳搭接

2.直流系统接地的现象

(1)警铃响，“直流接地“信号发出，绝缘监察装置"绝缘降低“等信号发出。

(2)直流绝缘监察装置测得接地极对地电压较低，另外一极电压较高。

(3）可能发出其他异常信号。

3.直流系统接地的处理

直流系统一点接地并不影响直流系统的正常工作，但将使不接地极对地电压升高，长期运行易发展形成两点接地，从而引起断路器、保护装置等误动或拒动，造成严重后果，必须及时处理。

(1)判断直流接地的极性。直流系统绝缘良好时正极对地、负极对地电压基本相等。若测量正极对地电压为正常时正负极间的电压，而负极对地电压为零，则说明为负极完全接地；若测正负极对地电压为正常时正负极间的电压，而正极对地电压为零，则说明为正极完全接地。如果为不完全接地故障，则绝缘降低的一极对地电压较低（不为零），而另一极对地电压较高。根据当时的运行方式、操作情况、气候影响、施工范围等进行判断，分析可能造成接地的原因。

(2)若站内二次回路有人工作应立即停止，检查二次接线情况，看是否有接地点。

(3)二次回路无人工作，可先将直流系统分成各自相对独立的系统，缩小查找范围。注意查找接地过程中不能使保护或控制失去直流电源。

(4)对不重要的直流负荷，例如事故照明、试验电源等，可采用瞬时停电法直找分支馈线有无按地点，即瞬时拉开某一馈线开关，然后又迅速合上，若接地信号瞬时消失，正、负极对地电压恢复正常，则接地故障点就在此范围内。

(5)对于比较重要的直流负荷，可采用转移负荷法查找接地点。例如将故障所在母线上的较重要的分路，依次转切换到另一段直流母线上，监视"直流接地”信号是否随之转移，正、负极对地电压是否恢复正常，查出接地点在哪个分路。

(6)如果接地发生在雨天，且为非金属性接地，则应重点检查各端子箱、就地操作箱、机构箱端子排等是否进水、潮湿。若有雨水，可将其吹干，观察接地现象是否消失。

(7）如果各馈线支路均未查出接地，则可能是蓄电池、充电装置或母线等接地。

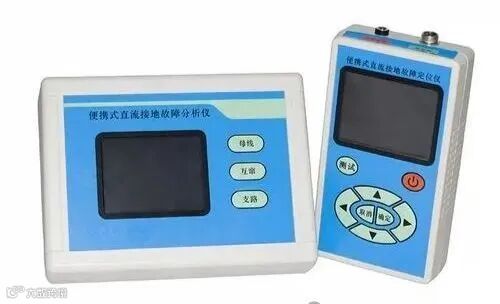

(8)装有微机接地检测装置的，可用微机接地检测装置查找接地。

4.处理直流系统接地的注意事项

(1)查找直流支路中接地点时，一般查找顺序为：先有缺陷的支路，后无缺陷的支路；先有疑问的支路，后无疑问的支路；先户外支路，后户内支路；先有过接地记录的支路，后一般支路；先潮湿、污秽严重的支路，后干燥、清洁的支路；先不重要的支路，后重要的支路。

(2)查找故障时，应停止二次回路上的所有工作。

(3)查找直流系统接地时，若将系统分开缩小查找范围，应注意将双回供电的并环支路先解环，才能确定接地点在哪条母线上。

(4)对断电可能导致误动的回路，在查找时应汇报调度，先做好安全防误动措施再进行查找。

(5)查找直流接地应尽量避免在高峰负荷时进行。

(6)防止在查找过程中人为造成短路或另一点接地。

(7)查找故障时，应二人进行，一人操作，一人监视，并做好安全监护工作，防止误碰直流带电体。
