“变压器铁芯夹件接地电流测试”作业指导书

目   录

一、变压器铁芯夹件接地电流测试的目的

二、变压器铁芯夹件接地电流测试的规定

三、变压器铁芯夹件接地电流测试的技术要求

四、变压器铁芯夹件接地电流测试的工作准备

五、变压器铁芯夹件接地电流测试的作业流程

六、变压器铁芯夹件接地电流测试的质量检查

附录1：变压器铁芯夹件接地电流测试标准化作业卡

附录2：变压器铁芯夹件接地电流测试报告

一、变压器 铁芯夹件接地电流测试的目的

变压器的绕组和铁芯是传递、变换电磁能量的主要部件；变压器在正常运行时,带电绕组及其引线与油箱之间形成不均匀电场,铁芯及其金属夹件就处于该电场中，高压绕组、低压绕组、铁芯、夹件、大地油箱间都存在寄生电容,带电绕组通过寄生电容的耦合作用使铁芯、夹件对地产生一定的悬浮电位,当两点间的电位差达到一定等级，就会击穿绝缘，为此,变压器铁芯需要有一点接地,避免铁芯因悬浮电位放电。一般情况下，其铁芯接地电流很小，约为几毫安到几十毫安，当变压器发生铁芯多点接地故障时，会产生涡流，其铁芯接地电流将增大到几安培甚至几十安培，从而会导致局部铁芯过热，引起铁芯局部过热导致绝缘油分解，还可能使接地片熔断或烧坏铁芯，导致铁芯电位悬浮，产生放电,造成轻瓦斯动作甚至重瓦斯动作跳闸，甚至损坏变压器，造成主变重大事故。因此，通过测量变压器铁芯接地电流可直接反映出变压器的故障状态，准确、及时地诊断与处理变压器铁芯多点接地故障，对保证变压器的安全运行具有重要意义。

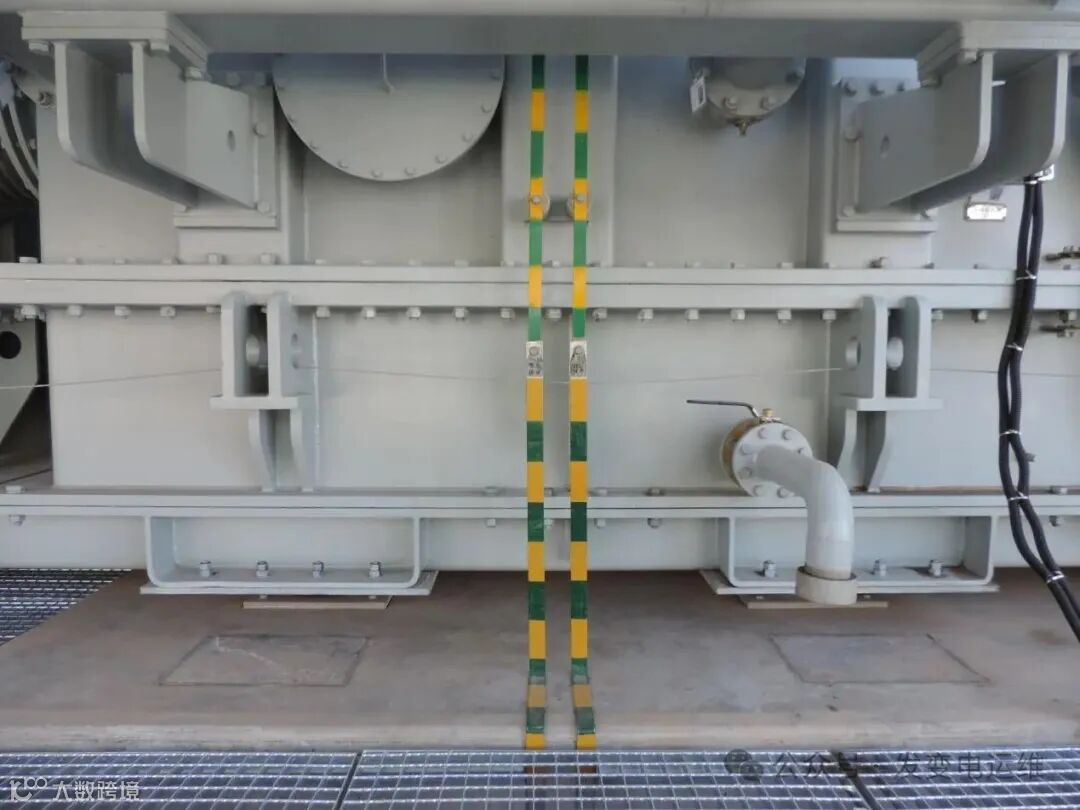

（铁芯及夹件图：左为夹件右铁芯）

二、变压器 铁芯夹件接地电流测试的规定

1、220kV及以上变压器 ，每年进行一次铁芯接地电流测试，测量电流小于100mA。110kV(66kV)及以下变压器 ，每两年行一次铁芯接地电流测试，测量电流小于100mA。

2、如果变压器 铁芯接地电流大于100mA，或与历史数据相比较，接地电流有明显突然增大的情况，应停电进行全面诊断性试验，判断变压器铁芯接地电流增大的原因并制定相应的处理措施。

三、变压器 铁芯夹件接地电流测试的技术要求

变压器 铁芯夹件接地电流测试工作需注意以下事项：

1. 作业时需选择天气较好时进行，空气湿度不得大于80%。
2. 测试前，观察铁芯接地可靠，无发热痕迹。
3. 测试时，戴上绝缘手套，穿上绝缘靴。
4. 测试数据，待读数稳定后读取。
5. 同一测试点，进行两次及以上测试，确保数据的准确性。
6. 与历史数据对比，无明显增大情况。

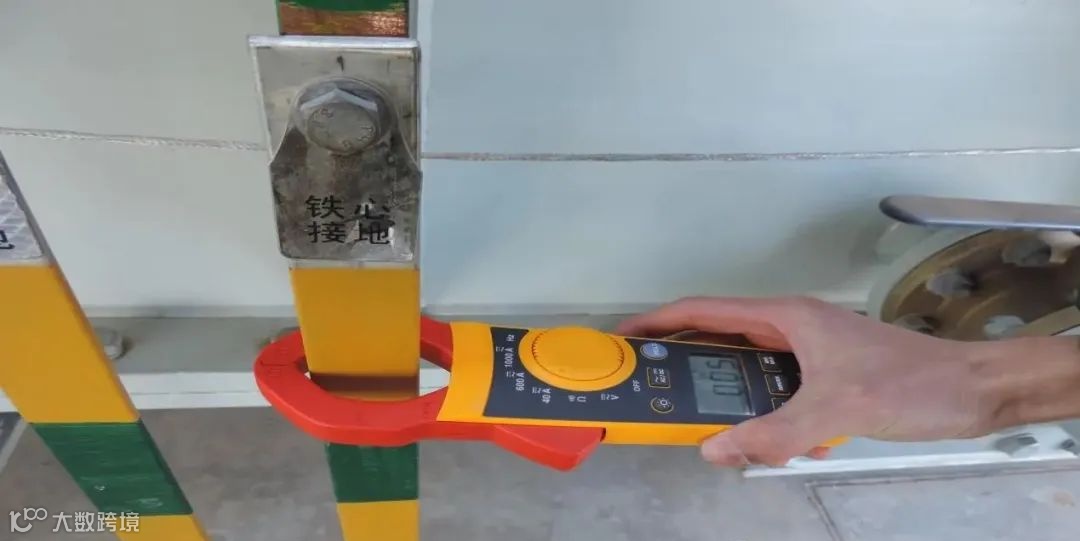

(卡住铁芯或夹件)

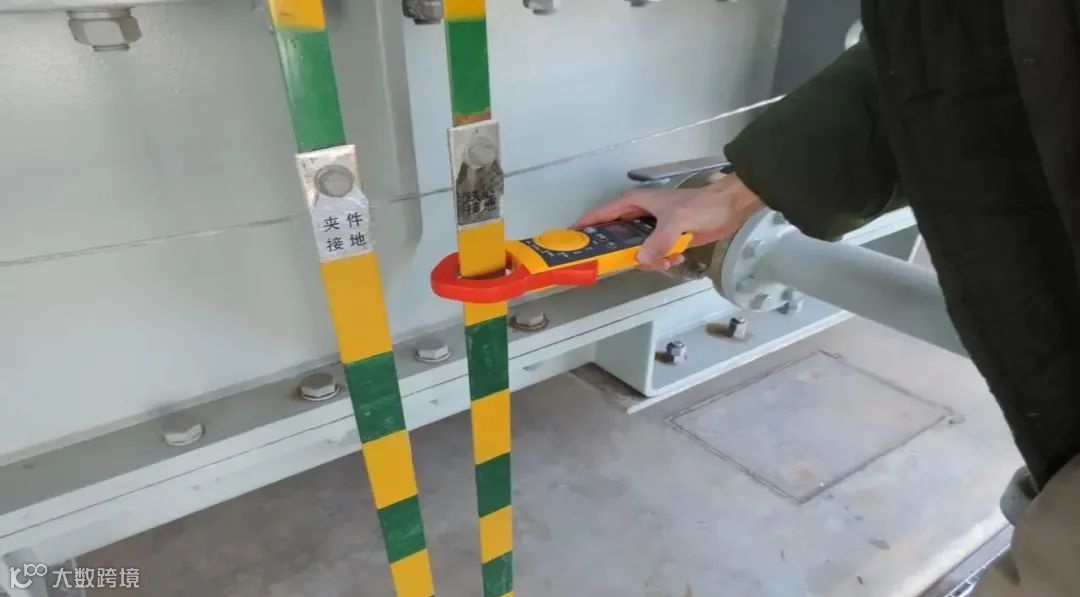

(待数据稳定后，读取数据)

四、变压器 铁芯夹件接地电流测试的工作准备

(一)危险点分析

变压器 铁芯夹件接地电流测试作业中，以下危险点可能会造成人身或设备事故。故作业前应进行危险点分析。

1. 变压器接地不良或多点接地，产生环流，引起铁芯夹件发热或产生电弧，造成人员伤害。

2、应与运行中的变压器冷却器保持一定的安全距离，防止误碰转动中的冷却器扇叶。

（二）工器具准备

变压器 铁芯夹件接地电流测试前应准备以下合格的工器具：

铁芯夹件接地电流试验记录、铁芯夹件接地电流原始记录，绝缘靴、绝缘手套、效验合格并满足要求的钳形电流表

五、变压器 铁芯夹件接地电流测试的作业流程

1、检查绝缘手套、绝缘靴在试验合格有效期内，钳形电流表满足量程要求，在效验合格期内。

2、观察铁芯及夹件无发热、异常情况。

3、戴上绝缘手套，穿上绝缘靴。

4、拿出钳形电流表，开启开关，调至量程范围内。

5、张开钳形电流表钳口，卡住（环绕）铁芯，闭合钳口。

6、待数据稳定，读取数据，记录数据。

7、同一位置，反复进行测量1-2次，记录数据。

8、与历史进行比较，分析、判断。

9、清理现场，无遗留物

10、出具试验报告。

六、变压器 铁芯夹件接地电流测试的质量检查

变压器 铁芯夹件接地电流测试工作结束后，需对安铁芯及夹件以下的检查：

1. 检查铁芯及夹件固定是否牢固及发热痕迹。



2、判断数据是否满足规程要求，与历史进行比较，应无明显变化。

3、检查现场无遗留物。

变压器 铁芯夹件接地电流测试工作结束后做好相关记录，出具试验报告，并汇报各级部门，至此变压器 铁芯夹件接地电流测试工作全部结束。

附录1：变压器 铁芯夹件接地电流测试标准化作业卡

维护 时间	年   月   日   时   分		天气			环境温度
工作流程	序号	工作内容							确认（√）
工作准备	1	检查绝缘手套、绝缘靴在试验合格有效期内。
	2	检查钳形电流表满足量程要求，在效验合格期内。
	3	铁芯夹件接地电流试验记录、铁芯夹件接地电流原始记录
	4	工作前应进行危险点分析，确保生产现场作业做到“四清楚，四到位”（任务清楚、危险点清楚、作业程序清楚、安全措施清楚，人员到位、措施到位、执行到位、监督到位）重点1、应与带电设备保持足够的安全距离，防止误触碰带电设备。2、应与运行中的变压器冷却器保持一定的安全距离，防止误碰转动中的冷却器扇叶。
工作步骤	1	检查绝缘手套、绝缘靴在试验合格有效期内，钳形电流表满足量程要求，在效验合格期内。
	2	观察铁芯及夹件无发热、异常情况。
	3	戴上绝缘手套，穿上绝缘靴。
	4	拿出钳形电流表，开启开关，调至量程范围内。（打在40A交直流档位，将AC/DC按钮选中AC档位（交流档））
	5	张开钳形电流表钳口，卡住（环绕）铁芯，闭合钳口。
	6	待数据稳定，读取数据，记录数据。
	7	同一位置，反复进行测量1-2次，记录数据。
	8	与历史进行比较，分析、判断。
	9	清理现场，无遗留物
	10	出具试验报告
工作质量自查	1	检查铁芯及夹件固定是否牢固及发热痕迹。
	2	判断数据是否满足规程要求，与历史进行比较，应无明显变化。
	3	检查现场无遗留物。
后续工作	1	清理工作现场
	2	将工器具归位
	3	出具试验报告
	4	汇报公司生产运行班
工作总结	1	填写相关记录
	2	进行工作小结
遗留问题
测试人员				监护人

附录2：

主变铁心及夹件接地电流例行试验

◆ XXX 号主变

试验日期：   天气：   温度:   ℃      湿度:  %

铭 牌

型    号		额定电压		出厂日期
厂    家		出厂编号

铁心及夹件接地电流：

项目	铁心	夹件	上层油温	技术标准
XXX主变			℃	接地电流＜100mA
备注
结论

试验仪器

名称	型号规格	生产厂家
钳形电流表	MCL-800D	Multi

审核：试验人员：
