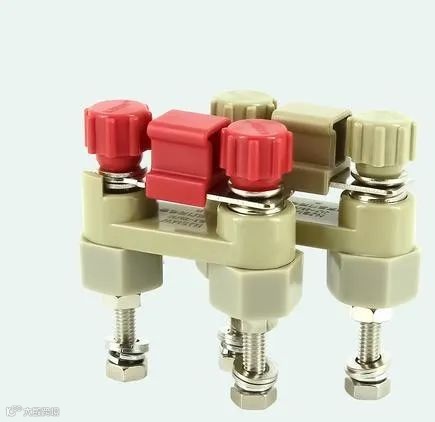

摘要：继电保护的保护屏上一般都有几排插片，这就是压板，软压板是微机保护里的，它是通过控制字来实现投退的。压板一般起到切换保护动作的方式，等于是个分接开关，可以使保护动作出口跳开关，也可以切换到保护动作掉牌发信。当保护停用时只需将该套保护的跳闸出口压板退出，这时即使保护动作也不会跳断路器。
引言：电厂内倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用。电厂运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
保护压板的分类：
按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。该压板一般为弱电压板, 接直流24V。也有强电功能压板, 如投充电保护、过流保护等, 接直流220V或110V。但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
保护压板投、退一般原则:
当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。只有出口压板两端无异极性电压后, 方可投入压板。
除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。保护软压板一般设置在投入状态, 运行人员只能操作硬压板。
正常运行方式下所有保护功能压板按定值整定要求投、退, 所有出口压板均投入。当一套保护装置的主保护和后备保护共用跳闸出口时, 退出这套保护装置中的某些保护时只能退其功能压板, 而不能退出口压板, 否则该套保护装置中的其他保护将失去作用。
压板投、退注意事项:
主变保护压板投、退:
高、中压侧零序保护及间隙零序保护压板:110kV、220kV变压器星形接线侧(一般为高、中压侧) 的零序保护压板和间隙零序保护压板的投、退, 由主变中性点接地方式决定。当中性点地刀合上时, 应投入主变相应侧后备保护零序保护压板,退出间隙零序保护压板; 当中性点地刀拉开时, 应投入主变相应侧后备保护间隙零序保护压板, 退出零序保护压板。在发变组启停或倒运方操作时要注意零序保护及间隙零序保护压板切换的问题。
变压器高、中、低压侧退出压板:该压板正常应退出, 当主变某一侧后备保护TV 断线时应投入。此时保护装置不考虑该电压,可有效避免TV 断线后, 对本侧和其他侧后备保护的影响。
关于跳闸出口压板规律：
1、压板上边对地有-110V左右，下边对地有+110V左右：则保护有出口，此时绝对不能投入压板；
2、压板上边对地有-110V左右，下边对地有0V：则保护没有出口，此时压板可以投入；
3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；
4、压板上边对地有+110V左右，下边对地有+110V左右：则保护有出口，且跳闸回路不通（适用于有操作箱例如主开关）。
关于保护压板规律：
1、许继压板为强电开入型，故即使正常情况下保护压板上下为异极性电压，对地分别为＋110V及-110V；
2、南瑞压板及早期微机保护为弱电开入型，一般是24V的，装置的里面的电源模块，不接地，所以上下对地没有电压，上下之间有24V；
3、许继非电量如重瓦斯等其保护是直接出口跳闸的，所以其保护压板就是直接出口的，而不是开入装置的，故此类保护压板与出口压板特性一致。
非常规压板投退建议：
由于各种保护的原理不同，在压板的回路上也有很大的区别，保护的压板分布情况不一定均符合上述规律，此外与热工联系的压板也比较特殊，比如关主汽门出口压板，一般设计该回路是属无源压板。为了投退各种机理不同的压板即使掌握不了规律也不至出错，所以，可在退出该压板之后，立即测量一下压板两端的电压，做好记录，投入压板时以便参考。因为退压板一般都在正常情况下，保护也没有动作跳闸等，这时压板的电压记录下来，再投压板时，对比压板电压只要和退压板时一致，则属正常情况，这时投入压板不会导致跳闸等问题。
关主气门是发电机跳汽轮机的一个保护，意思是如果发电机先跳闸，那么电气就会给汽轮机发一个信号，这个信号就是关主气门信号，告诉汽轮机发电机已经跳闸，需要做的就是要把主气门给关闭，让汽轮机也跳闸。所以设置了这样一个保护。以免发电机跳闸而汽轮机还在运行，造成汽轮机超速。
关主汽门压板并网前投入是在机组并网后如果发电机故障能够去联跳汽轮机,解列后退出是防止汽轮机在单独冲转或做试验的时候,电气保护有传动或者是励磁系统上电等原因使汽轮机误跳闸。
误上电保护：即意外加电压保护，该保护正常运行时停用，机组停运后投入。 设置这样的保护的原因是为了防止在发电机盘车过程中，由于出口断路器突然合闸，突然加电压而使发电机异步启动，对机组造成损伤，因此需要有相应的保护，迅速切除电源。一般设置专用的意外加电压保护，可用低频元件和过电流元件共同存在为判据，瞬时动作，延时0.2-0.5s返回，以保证完成跳闸过程。在机组异步启动时，其他的保护，如逆功率、失磁、阻抗等保护也可能会动作，但由于时限较长，可能起不到及时作用，故考虑设置专门的保护，以实现这样的功能。
主汽门关闭：一般情况下停机后退出，并网后投入。原因是若停机后该保护不退出，则电气保护装置接收到该信号，相应出口保护会动作；若机组并网后不投入，则热工保护动作，不会联锁电气保护，可能会对机组造成损坏。
在发电机保护柜中，一般都设置有关闭主汽门保护压板。该压板有两个作用:一是当电气设备发生故障，保护动作跳开发电机出口开关时，通过该压板向热控ETS系统发出关闭主汽门的命令，联关汽轮机主汽门(调门)，防止汽轮机超速；二是当电气保护动作发出程序跳闸命令时，先关闭主汽门，等逆功率继电器动作后再跳开发电机出口开关。
