主变呼吸器硅胶更换作业指导书

目   录

一、主变 硅胶更换的目的 3

二、主变 硅胶更换的规定 3

三、主变 硅胶更换的技术要求 4

四、主变 硅胶更换的工作准备 4

五、主变 硅胶更换的作业流程 4

六、主变 硅胶更换的质量检查 4

附录1：主变 硅胶更换标准化作业卡 4

一、主变 硅胶更换的目的

因变压器器身内的空气通过呼吸器与外界空气相通，呼吸器内装的干燥剂会吸收进入变压器内空气中的水分。使变压器内绝缘油保持良好的电气性能，防止潮湿空气直接进入变压器油枕内，使变压器油受潮，降低或破坏变压器的绝缘强度。所以按标准对不合格的硅胶进行更换，是保证变压器可靠运行的重要工作。

二、主变 硅胶更换的规定

1、在对变压器的巡视中，应检查呼吸器内硅胶是否潮解变色。合格的硅胶应为蓝色，若受潮变色为粉红色，则失去了吸潮功能，当硅胶罐内的硅胶变色超过2/3时，应及时更换硅胶。

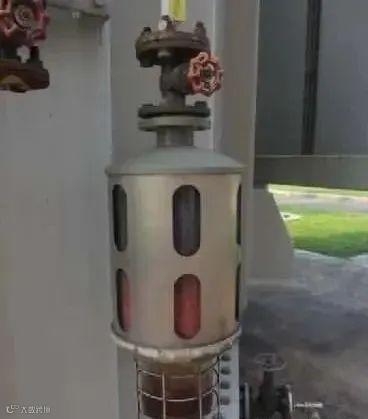

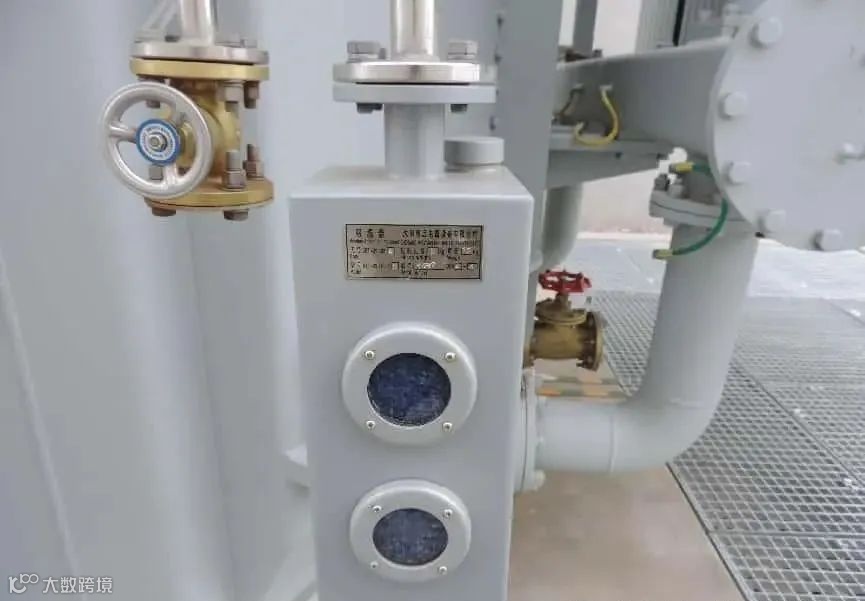

硅胶罐内的硅胶变色超过1/2

2、计划检修或硅胶更换时，应对吸湿器下部盛油杯内的变压器油更换一次。因为合格的变压器油具有很强的吸湿性，空气进入吸湿器时先以盛油杯中的变压器油中过滤一次，其中水气已基本被油吸收，一般油杯中的油一年以后吸收水份的性能已达到饱和，失去应有的功能了。及时换油会使吸湿器内的干燥剂延长使用时间，提高吸潮效果。换油时应注意掌握盛油杯内加油的容量，油面高度应在盛油杯最大刻度与最小刻度之间。若油面过高，变压器内的压力变化会使油外溢或是进入干燥剂，影响吸湿器的效果；油面过低则起不到过滤吸潮作用。

三、主变 硅胶更换的技术要求

硅胶受潮变色超过2/3，不满足运行要求时需及时更换硅胶。更换作业前，需注意以下注意事项：

1. 作业时需选择天气较好时进行，空气湿度不得大于80%。
2. 加入新硅胶后，呼吸器顶盖下面需留1/5-1/6的高度空隙。
3. 更换硅胶同时，清洗集油杯。并换掉油杯中的变压器油，加油量应满足油杯上刻度要求。
4. 运行中的变压器更换硅胶时，需向调度申请将变压器瓦斯保护由跳闸改为发信号。作业结束后再申请改为跳闸。
5. 安装呼吸器时，呼吸器上的螺丝要压紧，密封垫无变形、损坏、劣化现象。
6. 呼吸器安装结束后应观察呼吸器呼吸正常，油杯无渗漏油现象。

四、主变呼吸器 硅胶更换的工作准备

(一)危险点分析

在硅胶更换作业中，以下危险点可能会造成人身或设备事故。故作业前应进行危险点分析。

1. 未向调度申请即投退变压器瓦斯保护压板，或误投退变压器瓦斯保护压板。
2. 拆卸安装过程中，由于呼吸器罐体脱落，造成呼吸器损坏。
3. 应与带电设备保持足够的安全距离，防止误触碰带电设备。
4. 应与运行中的变压器冷却器保持一定的安全距离，防止误碰转到中的冷却器扇叶。

（二）工器具准备

硅胶更换作业前应准备以下合格的工器具：

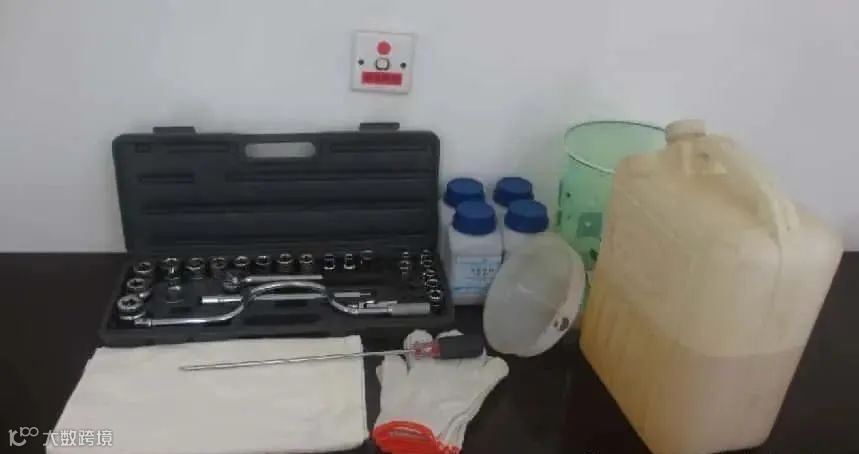

硅胶、变压器油、活动扳手（或套筒扳手）、改刀、毛巾、手套、桶、漏斗、塑料布、适量纸张

五、变压器呼吸器硅胶更换的作业流程

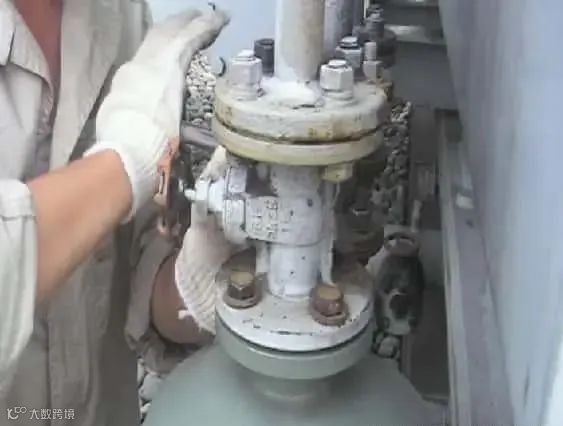

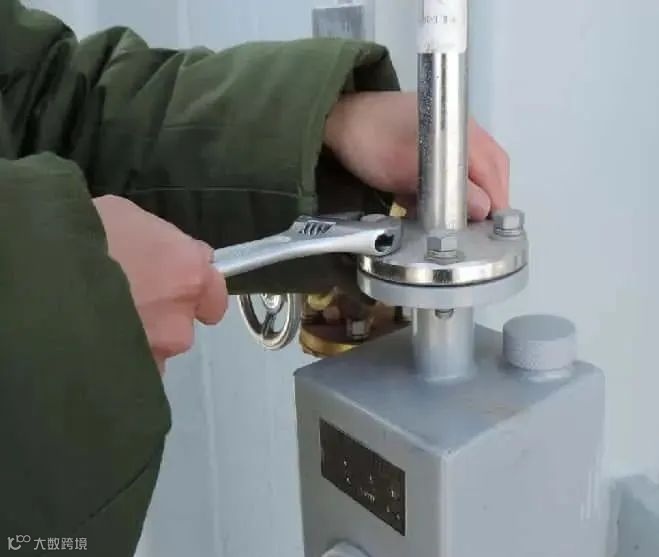

1、关闭呼吸器连通阀门(无此阀门的变压器，应在取下呼吸器后，在呼吸器连通法兰处采取可靠的临时封堵措施）。

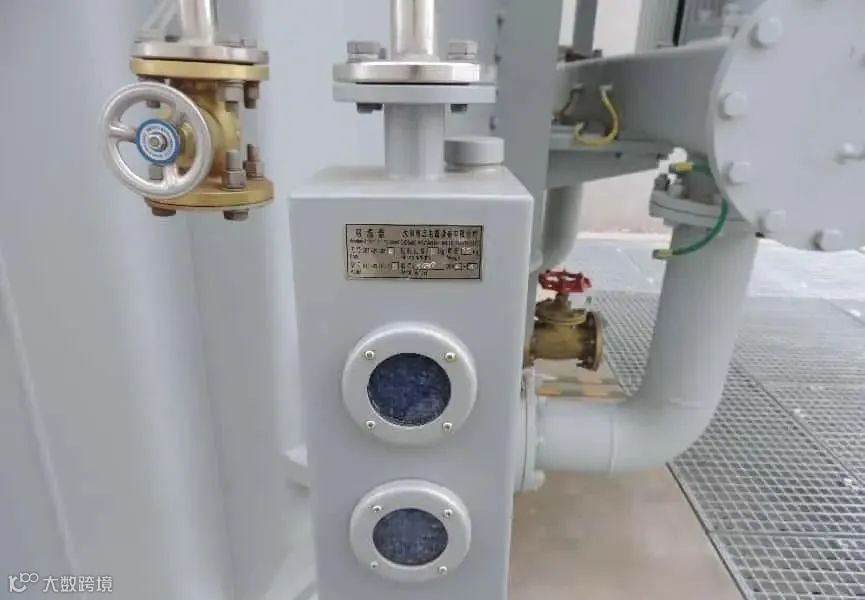

在法兰处采取可靠的临时封堵措施

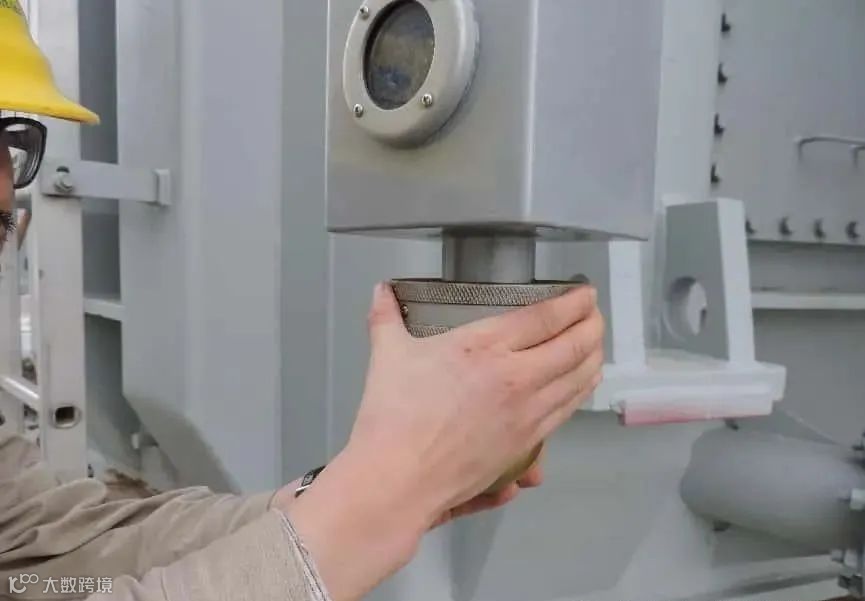

4、逆时针旋转取下呼吸器油杯。

5、取下呼吸器。

6、取出呼吸器内硅胶，倒入回收容器。将呼吸器内外擦拭干净，装入新硅胶。正常时硅胶装呼吸器罐体的4/5即可。

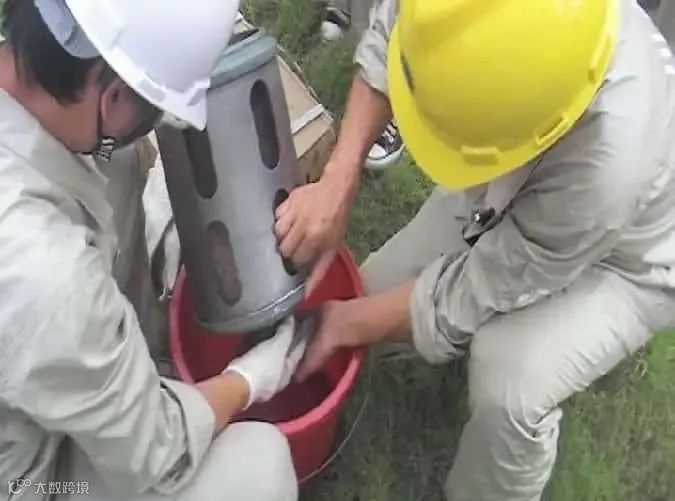

旧硅胶倒入桶内

擦拭呼气器内外配件

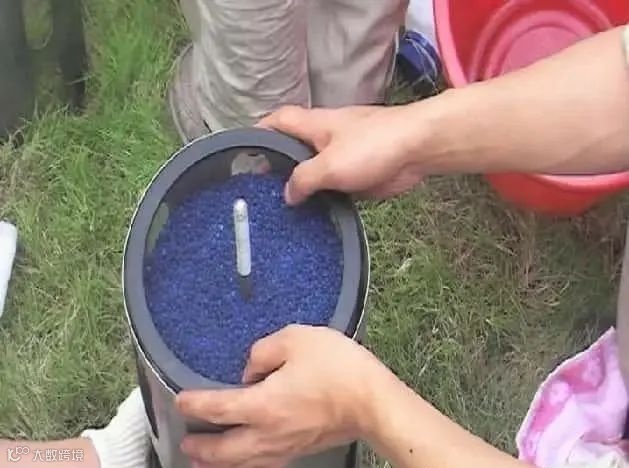

倒入新硅胶

硅胶加至罐体容量的4/5，清理并装回上盖密封圈

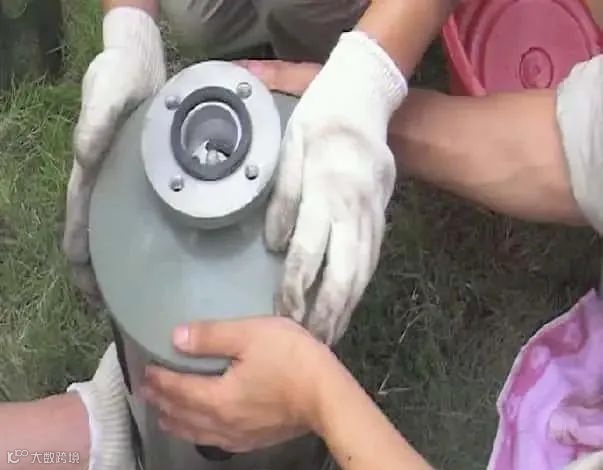

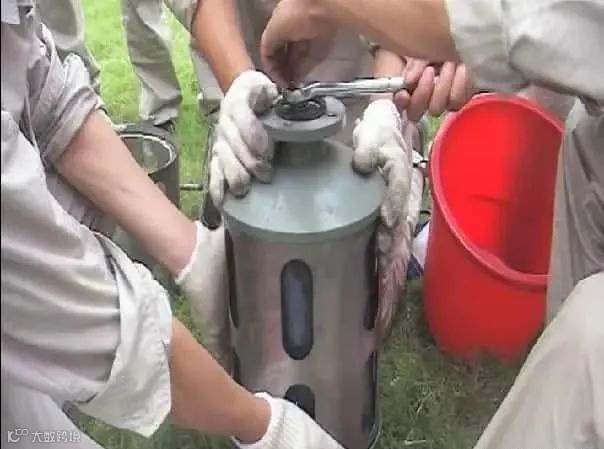

7、装上呼吸器，应注意呼吸器与法兰连接管之间的橡胶垫圈需清理并安装，且不能错位。（两人进行，一人双手托住呼吸器，一人按照对角操作原则逐步拧紧呼吸器上部四个固定螺栓）。

盖上呼吸器上顶盖，组装好呼吸器

呼吸器与法兰之间的密封垫圈

清理并安装连接处的密封垫圈

将呼吸器装回连通管，拧紧上部螺丝

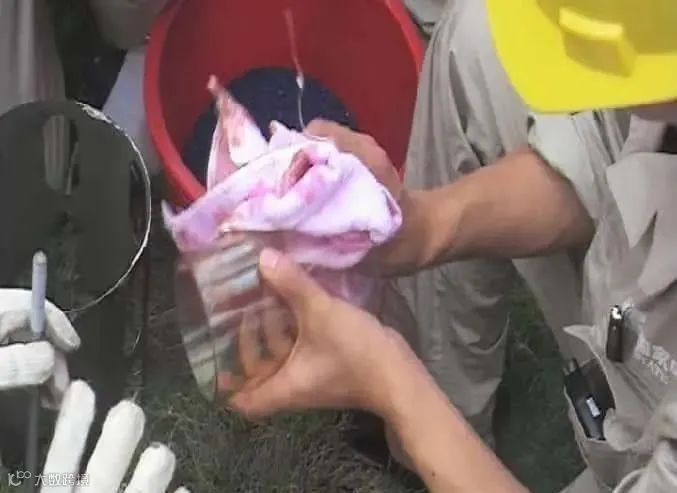

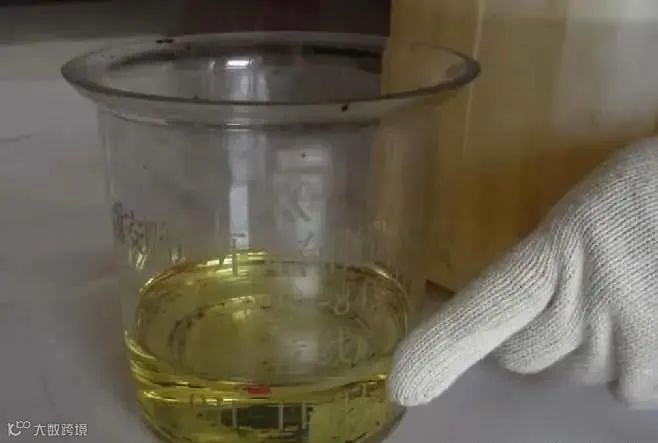

8、将油杯内旧油倒入回收容器，清洗油杯并注入新油，油面高度应达到油杯上标准油位刻度线。若油杯上无标准刻度线，则油面应高于呼吸器呼吸孔1CM。

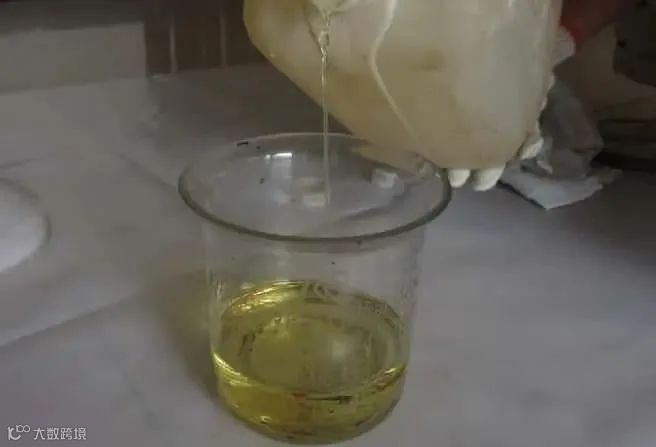

油杯中倒入新油

注油量应满足油杯刻度要求

9、顺时针旋转装上呼吸器油杯。

装回呼吸器油杯

10、打开呼吸器连通阀门（无此阀门的变压器，在安装呼吸器前，拆除临时封堵措施）。

安装呼吸器前，拆除临时封堵措施

六、主变 硅胶更换的质量检查

呼吸器硅胶更换工作结束后，需对安装完毕的呼吸器进行以下的检查：

1、检查螺栓是否紧固、法兰连接处密封情况良好。

2、检查呼吸器罐体完好无破损，呼吸器外表有无渗漏油现象。

3、检查呼吸器工作正常（观察15min，确认变压器呼吸正常）。

4、检查瓦斯继电器小窗应充满油，无气泡产生。

5、用干净抹布将呼吸器整体擦拭干净。

变压器呼吸器检查无异常后，清理工作现场。旧硅胶、变压器油应倒入指定容器，统一回收处理。将工器具擦拭干净并归位。向调度申请投入变压器重瓦斯保护。做好相关记录及汇报各级部门。至此更换变压器硅胶的工作全部结束。

附录1：主变呼吸器 硅胶更换标准化作业卡

维护 时间	年   月   日   时   分		天气			环境温度
工作流程	序号	工作内容							确认（√）
工作准备	1	确认工作当日天气、设备状况等满足工作需求
	2	确认呼吸器硅胶受潮变色超过二分之一
	3	工作开始前，准备好以下工具及材料：硅胶、变压器油、活动扳手（或套筒扳手）、改刀、毛巾、手套、桶、漏斗、塑料布、适量纸张。
	4	工作前应进行危险点分析，确保生产现场作业做到“四清楚，四到位”（任务清楚、危险点清楚、作业程序清楚、安全措施清楚，人员到位、措施到位、执行到位、监督到位）重点：1、误投退压板2、呼吸器罐体脱落导致损坏3、与带电设备保持安全距离。4、与冷却器风扇保持安全距离。
工作步骤	1	向调度申请退出变压器重瓦斯保护
	2	退出变压器重瓦斯保护
	3	关闭呼吸器连通阀门(无此阀门的变压器，应在呼吸器连通法兰处采取可靠的临时封堵措施）
	4	逆时针旋转取下呼吸器油杯（两人进行，一人托住杯底，一人拆卸）
	5	取下呼吸器。（两人进行，一人双手托住呼吸器，一人按照对角操作原则同步松开呼吸器上部四个固定螺栓）。
	6	取出呼吸器内硅胶，倒入回收容器。将呼吸器内外擦拭干净，装入新硅胶。正常时硅胶装呼吸器罐体的4/5即可。
	7	装上呼吸器（两人进行，一人双手托住呼吸器，一人按照对角操作原则同步上紧呼吸器上部四个固定螺栓）
	8	将油杯内旧油倒入回收容器，清洗油杯并注入新油，油面高度应达到规程规定的标准刻度线
	9	顺时针旋转装上呼吸器油杯（两人进行，一人托住杯底，一人装设）
	10	打开呼吸器连通阀门（或拆除临时封堵措施）
工作质量自查	1	检查螺栓是否紧固、法兰连接处密封情况良好
	2	检查呼吸器罐体完好无破损，呼吸器外表有无渗漏油现象
	3	检查呼吸器工作正常（观察15min，确认变压器呼吸正常）
后续工作	1	清理工作现场，旧硅胶、变压器油应倒入指定容器，统一回收处理
	2	将工器具擦拭干净并归位
	3	工作结束后后向调度申请投入变压器重瓦斯保护
	4	投入变压器重瓦斯保护
工作总结	1	填写相关记录
	2	进行工作小结
遗留问题
维护人员				监护人
