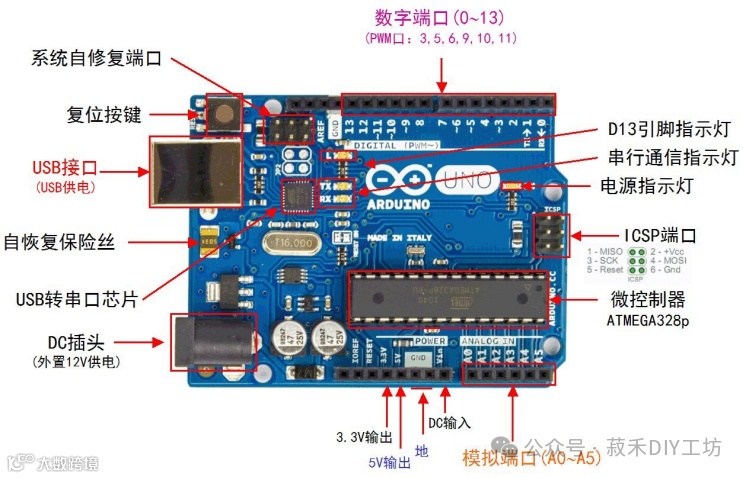

1、Power 引脚：
可提供3.3V和5V电压输出，Vin引脚可用于从外部电源为开发板供电。
2、Vin
可从外部为开发板供电。
3、电源引脚
5V
使用USB供电时，直接输出USB提供的5V电压;使用外部电源供电时，输出稳压后的5V电压。
3V3
3.3V 电源引脚。最大输出能力为50 mA。
4、GND
接地引脚
输入输出引脚
1、Analog In引脚： 模拟输入引脚，开发板可读取外部模拟信号，A0~A5为模拟输入引脚。
2、Digital 引脚：UNO R3拥有14个数字I/O引脚，其中6个可用于PWM(脉宽调制)输出。数字引脚用于读取逻辑值(0或1)，或者作为数字输出引脚来驱动外部模块。标有"~"的引脚可产生PWM。
3、TX和RX引脚：标有TX(发送)和RX(接收)的两个引脚(0和1)用于串口通讯，一般情况下不用。
4、13引脚：开发板标记第13引脚，连接板载LED灯，可通过控制13引脚来控制LED灯亮灭。
|
|
|
|
|
