二、GNSS-R散射测量

GNSS反射信号包括镜面反射信号（相干分量）和散射信号（非相干分量）。

GNSS-R天线需实时指向选定的GNSS卫星和其对应的镜面反射点。通常采用多波束上视/下视相控阵天线，可同时指向多对目标。由于海面通常是粗糙的，因此，接收到的GNSS反射信号，不仅仅是镜面反射信号，还包括了镜面反射点周围的大片区域的一系列反射信号。

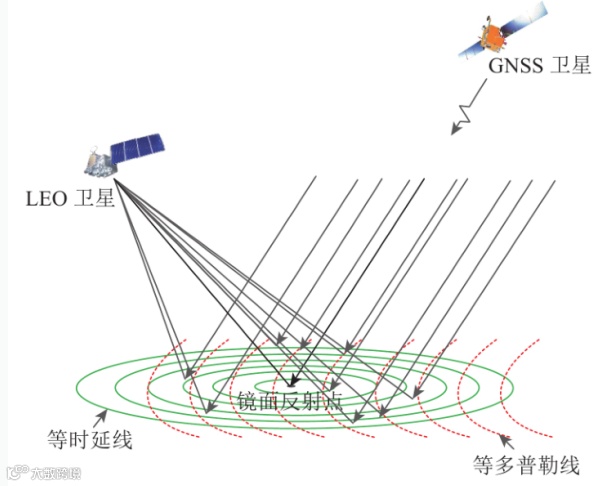

这些反射信号由于传播路径不同及海面运动的不同，相对于GNSS-R接收机复制的参考信号，具有不同的时延差和多普勒频移。因此，利用一系列的等时延和等多普勒线可以将反射面划分成大量小反射面元，得到时延多普勒图DDM(Delay-Doppler Mapping)。

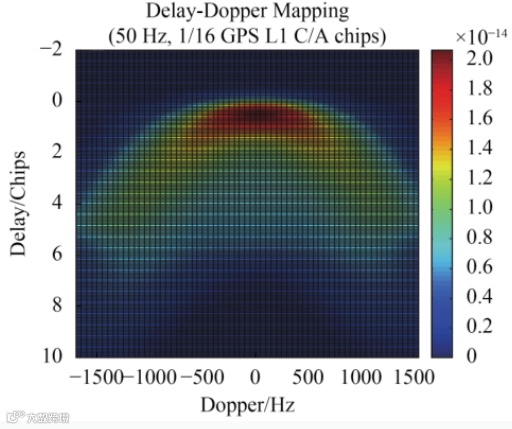

GNSS-R接收机对接收到的反射信号进行时延和多普勒补偿，然后与参考信号做互相关，得到DDM。上图横轴为反射信号的多普勒值，纵轴为反射信号的时延值，颜色为反射信号与GNSS-R接收机复制的伪码相关后的相关功率。

散射信号受粗糙海面的影响而呈现出不同的特征，通过对散射信号的分析可以提取表征反射面的特性参数。通过DDM来描述不同反射单元的反射强度，其幅度可用于描述反射介质对 GNSS反射信号的反射率；其时间延迟可用于描述反射信号相对于直射信号的路径延迟关系。DDM可从时延和频率两个方面来精确量化每一反射单元的反射特性，是GNSS-R技术反演地球物理参数的基本观测量。

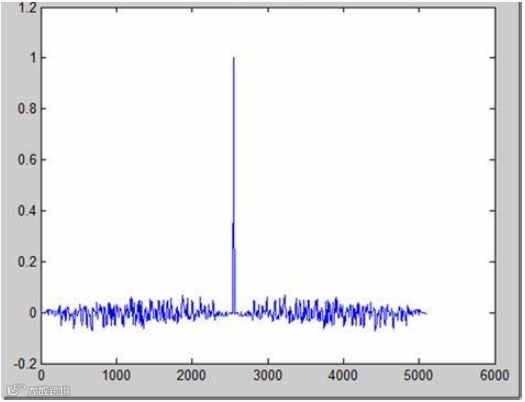

DDM在0Hz多普勒频率时的剖面为一维时延波形DM(Delay-Mapping)。横轴为时延值，纵坐标为相关功率。

在海洋遥感中，可进行海洋测高、反演海面风场、估计海水盐度以及海面溢油；在陆地遥感中，利用微波波段对水分的敏感的特性，可以估计土壤湿度和植物生长量；在冰川雪地遥感中，利用GNSS在时空分辨率上的优势，可以测量海冰厚度、积雪厚度、密度、粗糙度等。

（来源：整理于光明游侠）

1111

往期精彩内容回顾

导航与遥感的完美结合（二）

中国的北斗世界的北斗一流的北斗

服务国家战略资源开放共享推动成果转化

辽宁北斗是辽宁省数字经济领域的高新技术企业、军民融合企业、北斗高精度位置信息服务运营商，面向辽宁区域内的政府用户、行业用户等，提供基于北斗的定位、导航、授时、短报文服务。

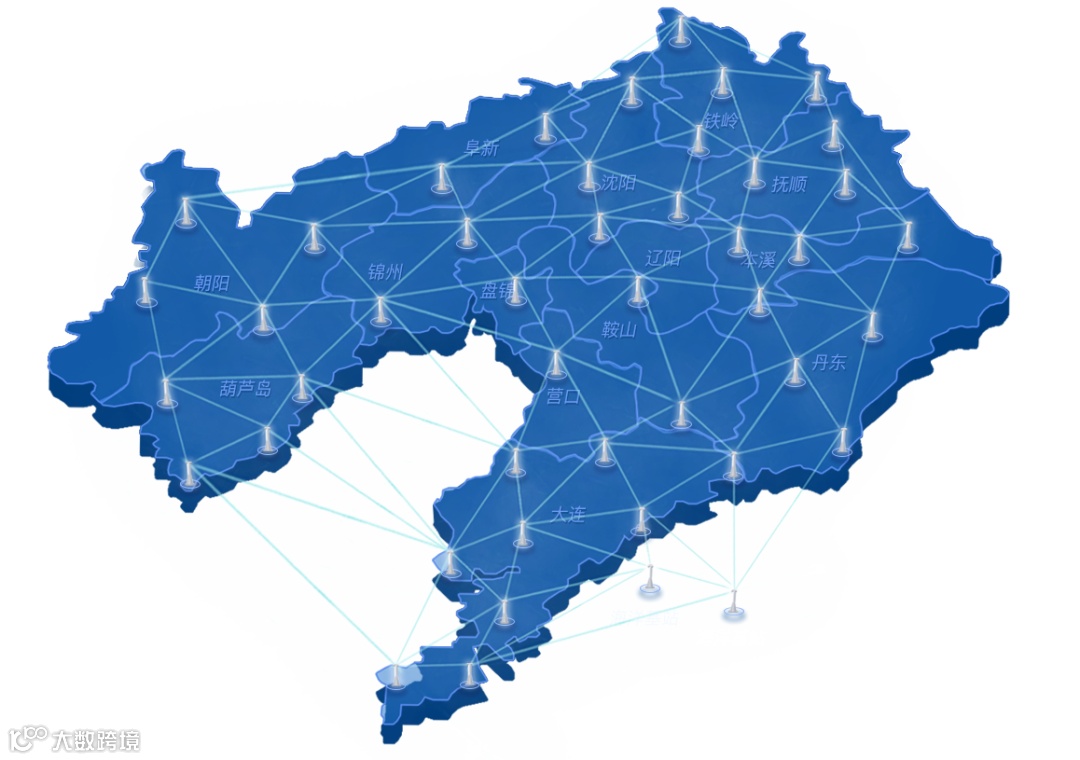

辽宁北斗建设了覆盖辽宁全域的北斗地基增强网系统（网端），搭建了北斗高精度位置、物联网、智慧交通、智慧航运、智慧养老、作业安全、平安校园、人员巡检、公共安全监测、智慧井盖管理等云服务平台（云端）；实现了GIS与BIM深度整合、与5G有机融合的“天上看、网上管、地上查”的“以图管资源”信息系统集成（图端）；组建了服务于智慧城市、智慧交通、智慧消防、智能制造、城市地图、人工智能、区块链等方面的北斗大数据应用中心（数据端）；开发了北斗卫星接收机、人员穿戴设备、车辆定位设备、物联网传感器等一系列高精尖硬件配套产品（设备端）。基于以上一站式软硬件设施，为应急救援、数字城市、行业应用等提供“网+云+图+数+端”的系统平台解决方案。
