镂空模型为什么要挖洞？

挖洞，是指将选定的模型按照设定的挖洞参数挖洞，通常被我们用于镂空模型的打印。对比Basic版，Pro版的挖洞功能，进一步丰富和优化了多边形孔洞边数的选择功能，也为更多创作增加了可能性。

具体操作步骤

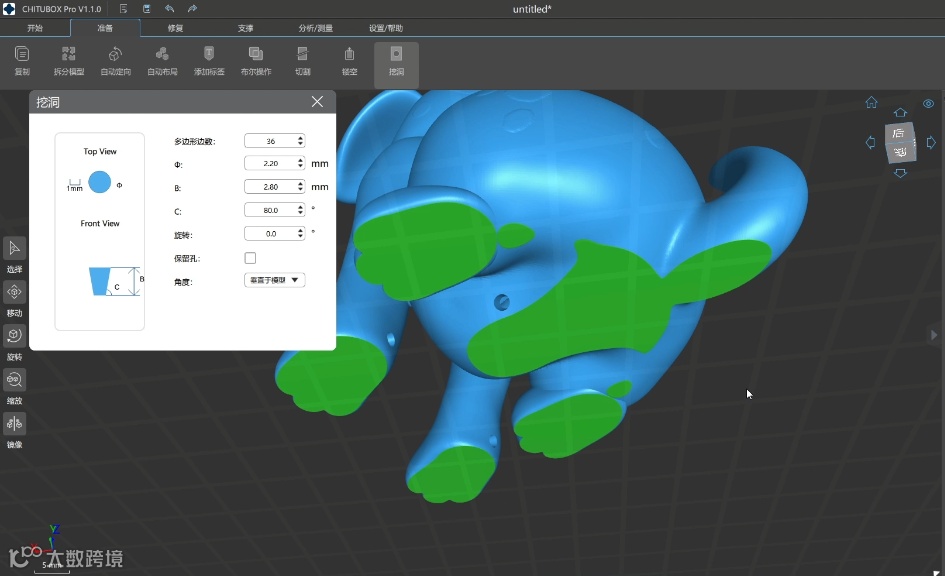

选择需要挖洞的镂空模型，调整其摆放位置，单击“准备”菜单栏面板下的“挖洞”，根据需要在弹窗中设置多边形边数、和φ、B、C的数值大小、以及旋转角度、是否保留孔、选择角度模式，再移动鼠标至相应的位置，单击即可，如需退出操作，点击“X”即可。

参数释义与设置

多边形边数：边数可设范围为3~100，随着边数的增加，洞的形状将越来越接近圆形。

Φ：指多边形孔洞的直径（以多边形中心点为原点计算），φ值越大，孔洞越大。我们在给镂空模型挖洞时需要注意，如果φ值过小，是会影响到打印时树脂能否顺利排出腔体，或者高粘性树脂容易堵塞孔洞。

B：指孔洞的最大垂直深度。在给镂空模型挖洞时，B数值设置一定要大于等于模型的镂空壁厚值，否则会导致挖洞不成功。

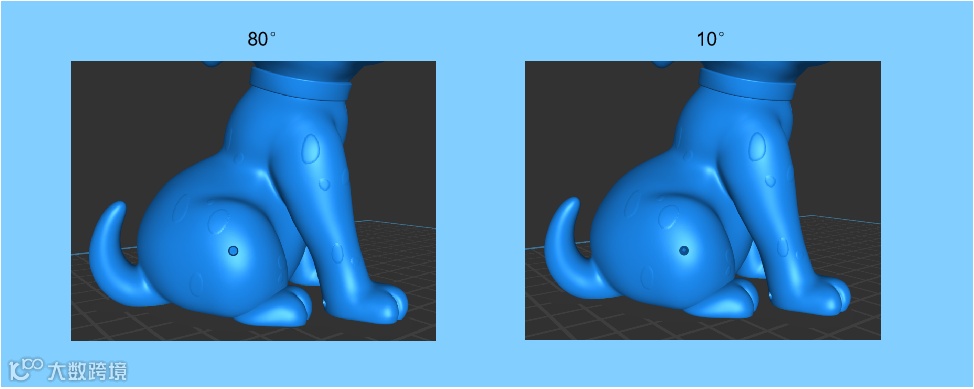

C：指孔洞柱体与模型表面之间的角度大小。C值不能设置过小，如果设置过小，可能会导致靠近模型内壁的孔径变得非常小，会影响到模型打印能否成功。

旋转：可以设置多边形孔洞的旋转角度，孔洞边数越少，直观效果越明显。这个功能可以帮我们实现一些孔洞造型结构的设计创作。

保留孔：可以在挖洞时保留孔洞柱体。如果需要，这个孔洞柱体我们也可以选择跟随模型一起打印出来，经过处理后再填装到模型上。

角度：即孔洞的垂直方向。选择垂直于模型，则会垂直于模型挖洞；如果选择的是相机透视，则会垂直于屏幕面进行挖洞。

显然，经过镂空的模型并非是一定要挖洞的，比如外镂空的模型，或者选择了底部贯穿但贯穿的底部虽靠近平台、却并非直接贴合在平台上打印的情形。

而挖洞的位置我们通常称为“底部”，一般是指模型当前摆放位置靠近打印平台的部分，为了保持美观，我们可以选择模型比较隐蔽的位置进行挖洞。

对于为什么要给镂空的模型挖洞，主要有以下几点原因：

一、排出树脂，避免腐蚀。在模型打印时，镂空腔体中有可能灌进了未固化的树脂，这些液态树脂在打印完成后无法排出也不能得到有效固化，长时间存放容易腐蚀损坏模型；

二、避免模型发生变形或者损坏。由于密闭空腔的存在，打印时腔体内外由于较大的压差，容易造成模型变形或者断层，甚至导致模型局部或整体掉板的现象发生。

切割，即切割模型。CHITUBOX Pro的切割功能，支持对模型按照X、Y、Z坐标轴的面或者自定义切割面进行切割操作。

具体操作步骤

选择需要切割的模型，调整其摆放位置，单击“准备”菜单栏面板下的“切割”，在弹窗中选择切割面、设置切割位置，再单击“应用”，模型就会按照设置完成切割，如果需要保留原始模型，我们还可以勾选“保留原始模型”。

自定义切割面的操作同理，选择并单击“+切割面”，在任意需要的位置单击并按住鼠标，移动鼠标画一条线，再次单击，此时系统会再次弹出操作弹窗，在弹窗中选择“应用”即可。

参数释义与设置

选择X、Y、Z，系统将以X、Y、Z坐标轴作为切割面，根据我们设定的位置参数切割模型。通过在右侧输入框中输入数字，我们可以调整模型的切割面位置。

+切割面：可以自定义设置模型的切割面去切割模型。这个功能可以更加方便我们切割模型，减少了反复调整模型位置的操作。

保留原始模型：选择该选项，在切割时会保留原始模型。

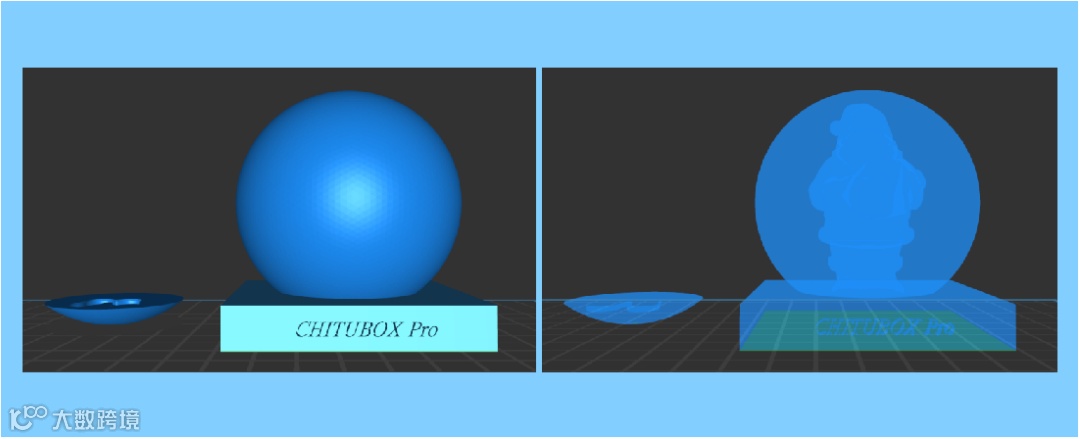

其实，在一些自由创作中，我们也会考虑用切割来代替挖洞。比如圣诞老人水晶球，就是利用切割代替挖洞，让球体模型可以稳当的摆放在底座上。

本期内容就到这里，大家如果在实际操作中有遇到问题，欢迎在评论区留言或者私信我们，也可以直接发送邮件至support@chitubox.com，我们的技术团队会为您解答。

模型来源：

https://www.thingiverse.com/patrickart/designs

下一期，我们将为大家介绍如何在CHITUBOX Pro中检测和修复破损模型。
