吡唑醚菌酯是甲氧基丙烯酸酯类杀菌剂，其杀菌作用机理为线粒体呼吸作用抑制剂，具有保护、治疗、叶片渗透传导作用。从2001年上市之初，吡唑醚菌酯就受到市场热捧，在全球农药杀菌剂单品排名的榜单上，吡唑醚菌酯都是榜单中的姣姣者，自上市以来凭借其广谱的杀菌、卓越的效果、对作物的安全性以及对作物的生长促进作用，获得了用户的青睐，成为其快速增长的驱动力。尤其是2015年6月吡唑醚菌酯专利到期后，国内外企业纷纷上马吡唑相关产品的登记、生产和销售。但吡唑醚菌酯特殊的原药性质（如低熔点、晶型差异），也让广大制剂研发人员在吡唑醚菌酯SC产品质量控制过程中感到颇为困扰。
1、吡唑SC开发需要考虑的问题
吡唑醚菌酯制剂的化学稳定性对PH值的稳定范围有一定要求，尤其是在水基SC环境中，相关文献报道在水中的光解系数非常大，但是实际制备过程中并未发现那么大的分解率。另外防腐剂也是该制剂稳定的重要因素之一，虽然是杀菌剂，但是它对水中细菌含量很敏感，需要适量添加防腐剂以提高产品化学稳定性。
吡唑的悬浮剂最主要的问题还是产品的经时稳定性和耐高温性能，主要原因是吡唑醚菌酯原药本身熔点比较低，原药来源不同，磨效差异较大，需要筛选适合的润湿分散剂，严格控制研磨过程中的温度。大生产过程中一定要严格控制冷却水的温度，必须要有足够的冷却能力才行，配方筛选好了，生产工艺控制却达不到要求，很容易出现研磨发粘膏化的情况。
由于吡唑醚菌酯原药来源的差异，制备的制剂产品在热储转常温或者在热储过程中，非常容易出现膏化，制剂粘度慢慢变稠的情况。分析原因：主要是吡唑醚菌酯原药在高温环境中，因为不同晶型的原药熔点存在差异，出现了熔解和奥氏熟化的现象，在存储时出现了晶体长大的现象，直到整个体系出现假塑膏化的情况。这一现象在冷热交替储存的条件下尤其明显。需要我们筛选合适的分散剂，优异的吸附能力，抑制颗粒表面晶体长大与桥接现象的发生。

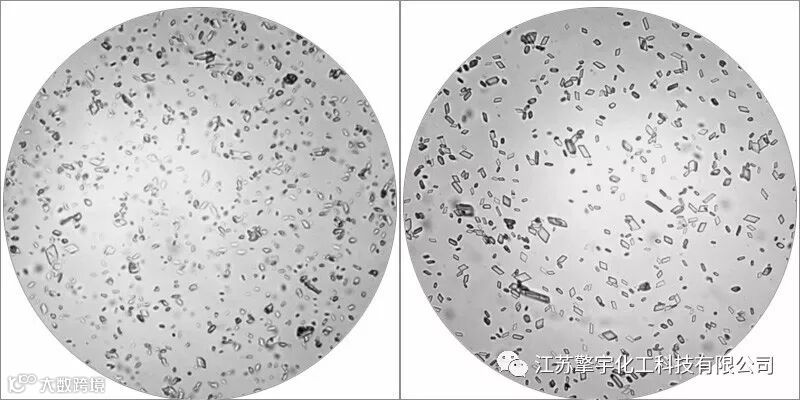

市售某知名品牌吡唑醚菌酯SC产品54℃热储14d，400×镜下观察：粒径长大（典型的菱形重结晶颗粒）并发生聚结和黏连（重结晶颗粒并聚在一起）现象

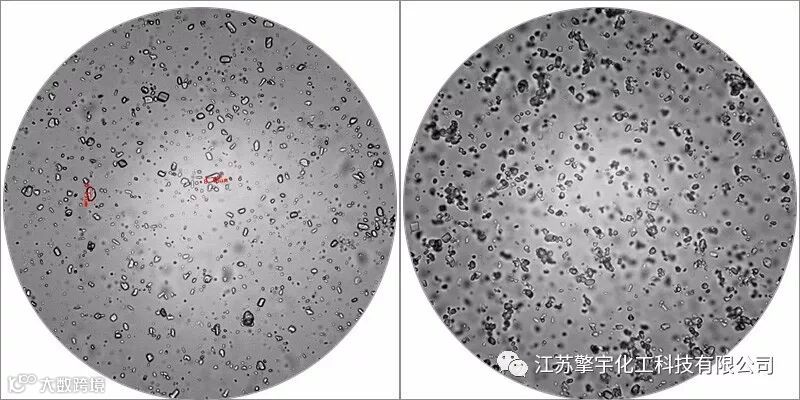

采用某市售助剂制备吡唑醚菌酯SC样品，54℃热储14d，常温静置4h前后对比，400×镜下观察：实测颗粒长大不明显，但冷热交替储存后晶体长大明显（冷热交替后出现较多的菱形重结晶颗粒），且存在膏化风险
吡唑醚菌酯原药客观纯在晶体的晶型问题。目前部分纯度很高的原药，主要的差异还是在于吡唑醚菌酯的原药晶型。不同的晶型客观存在着熔点差异，所以晶型纯度越高，研磨时的稳定性越好，产品稳定，反之亦然。吡唑醚菌酯的原药的耐温性和原药合成工艺有相关性。有时候同一个公司的原药，在结晶的时候，不同批次的晶包发育情况也有所不同。晶型的不同，造成助剂的选用比较困难。
2、擎宇解决方案及检测结果
早在2013年，针对吡唑醚菌酯SC，擎宇就提出了39N为主要分散剂的解决方案，但是随着原药供应的日趋多样，原药质量参差不齐，同时用户对于SC产品外观的要求也越来越高，很多用户难以接受产品色泽过深色或经时储放后，制剂的上层析出“黑液”的SC产品，为此擎宇提出了全新的解决方案。
25%吡唑醚菌酯SC配方
| 成分名称 |
配方添加量 |
| 吡唑醚菌酯 | 25%（理论折百量） |
| SP-3275 | 6% |
| 乙二醇 | 4% |
| 黄原胶 | 0.2% |
| 硅酸镁铝 | 0.5% |
| 白炭黑 | 0.5% |
| 杀菌剂 | 适量 |
| 消泡剂 | 适量 |
| 水 | 补足至100% |
采用上述方案制备的25%吡唑醚菌酯SC通过-10℃度，和54℃交替贮存试验3次，产品流动性良好，未出现明显的粒径增长现象（冷热交替处理后，菱形重结晶颗粒极少，并无明显的颗粒并聚，但样片有黄原胶分散不好的现象）。
不同来源原药制备25%吡唑醚菌酯SC粒径测试结果
注： 采用以上来源的原药，擎宇配方方案制备的样品各项检测指标均可达标。配方经通过-10℃度，和54℃交替贮存试验3次，产品流动性良好。
3、SP-3275通用性能考察
SP-SC3275是擎宇化工最新推出的一种适用于低熔点原药的高效分散剂。其特殊的官能团和分子结构，能够有效包裹农药颗粒，锚固基团能够牢固的吸附在原药的表面，抑制悬浮剂奥氏熟化，有效控制粒径增长。 从上述试验可以明显看出，配方核心助剂SP-3275具有良好的低熔点原药适应性和显著的抑制粒径增长的功能，一般使用5~8%。为进一步考察该助剂的配方适应性，开发了吡唑醚菌酯相关的多个复配剂型，检测结果如下：
吡唑醚菌酯相关复配制剂的粒径测试结果
注：以上配方均验证了多个来源的吡唑醚菌酯原药。
以上测试数据均为小试样品结果，所开展的测试难以涵盖所有流通原药，配方需要根据不同的原药做适量微调，欢迎已经采用该配方的业界同仁及时向我们反馈放大生产的情况，亦可寄来生产留样，做进一步分析评价，让我们共同提升吡唑醚菌酯系列水悬浮剂的品质。
