“共阴”指的是共阴供电方式，共阴LED显示屏采用将R、G、B分开供电，精准分配电压电流到红、绿、蓝灯珠，电流经过灯珠再到IC负极，正向压降低，导通内阻小。
(1)供电方向不一样：
共阳LED显示屏电流从PCB板流向灯珠，RGB灯珠统一供电，增加了电路正向压降;共阴LED显示屏电流先经过灯珠再到IC负极，正向压降低，导通内阻小。
(2)供电电压不一样：
共阳LED显示屏通常会给红、绿、蓝灯珠一个高于3.8V的电压(比如5V)统一供电，电量损耗大;共阴LED显示屏根据红、绿、蓝三颗芯片实际需要的电压(红灯珠电压要求2.5V左右，蓝、绿灯珠电压要求3.8V左右)分开精准供电，电量损耗少，LED显示屏工作中产生的热量也低很多。
通过以上共阴和共阳供电方式的对比，我们知道共阴LED显示屏比共阳LED显示屏用电量低很多，然而共阴LED显示屏比常规共阳LED显示屏热量低很多。
LED模组部分会采用铝底壳设计，PCB板上的热量直接通过铝传热，把发光芯片和驱动IC产生的热量通过铝底壳直接向外散热，热阻小、传热面积大、整个铝底壳均是LED芯片的散热片，底壳采用压铸铝合金制成，LED显示屏的平整度和一致性也大大提高，并且在确保产品硬度和强度的前提下减少产品重量，节约材料。
LED显示屏使用寿命结束后，底壳铝合金材质可以全部回收再利用，较少环境负荷。铝合金产品抗氧化性能优良，环境适应性强，任何环境之下长时间使用而不会发生老化现象。压铸铝合金材质，还使产品具有足够抗电磁波干扰和辐射能力，达到欧盟EMC Class B和美国FCC等一线市场对于LED显示屏抗辐射的*别标准要求，提高产品的国际竞争力。
而常规的塑胶底壳散热性差，而且在外界恶劣环境长时间使用容易老化开裂变形，影响LED显示屏的平整度和使用寿命。塑料底壳的另外一个缺点是塑料材质，难以有效阻止电磁波的干扰以及防止自身的电磁波干扰到周围环境，可能会导致外围电子设备偶尔失联。
(1)省电费，省运营成本：
精准供电减少LED显示屏电量损耗，减少运营成本。
(2)省安装投入成本：
低热量的温升还可省去空调、风机等散热设备。
(3)省维护维修成本：
后续的全封闭压铸铝底壳，将元器件一一保护起来，使得LED显示屏寿命是普通屏幕的2倍左右。
(1) 超强散热，电量损耗小，热量低，屏体温升低，寿命长，显示效果佳。
(2)超强防水，防尘，防腐，抗紫外线，V0防火标准，防护等级IP68，可直接放在开水里面煮，可承受130度高温检验，可放在3米水池下浸泡而正常工作;在极寒、酷暑、高紫外线等较恶劣的环境下，保持不变形、不老化、不漏水、不起火。
(3)镀锌锁扣设计，轻松前后维护，箱体轻薄，整屏厚度小，可免通道免空调安装。
(4)冷光源高亮度，超高刷新，消除重影无拖尾，画面更加清新细腻，高度保真。
(5)高效节能更环保，节能75% 。
LED显示屏屏体温度过高和功耗过大，一直是影响LED显示屏产品使用寿命的关键因素，而“共阴LED显示屏”恰恰能很好地解决这两个问题。实际测得的数据显示：同等规格产品，在同等亮度情况下，共阴LED显示屏的屏体温度比常规共阳LED显示屏产品的屏体温度要低20多度，功耗比常规共阳LED显示屏产品低50%以上。据数据统计，全球每年生产LED显示屏350万平米以上，按每平方300瓦功耗计算，每年要耗电17.5亿度电。这还不算生产过程中耗费的电量。如果全部采用共阴LED显示屏，每年将为社会至少节省7.25亿度电。希望未来共阴LED显示屏能成为当今LED显示屏市场上能真正为客户带来巨大经济效益和价值的得力竞品!

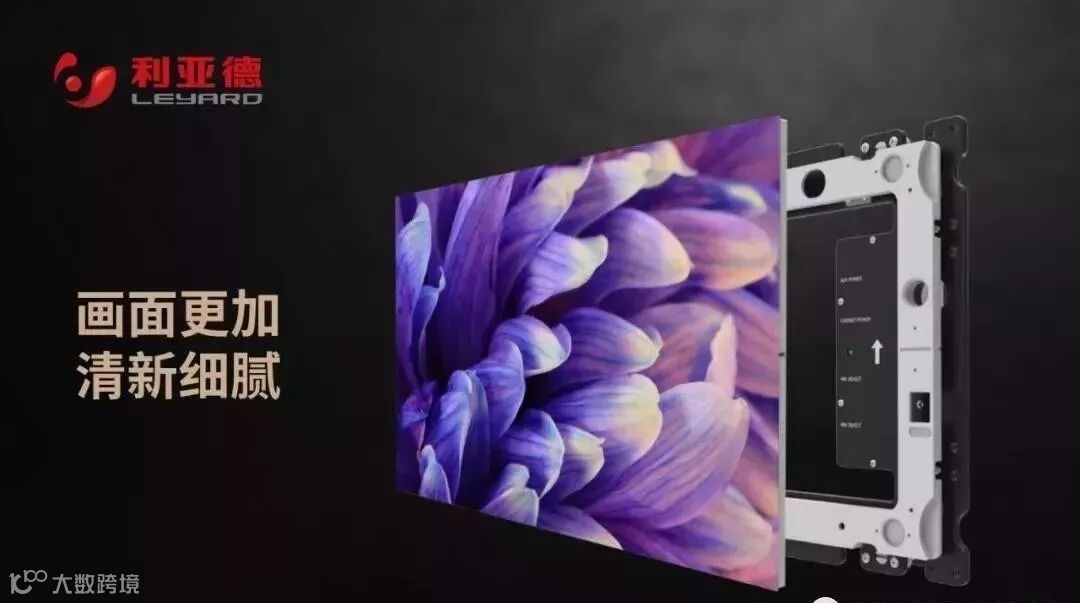

利亚德ESV系列，共阴冷屏上市
