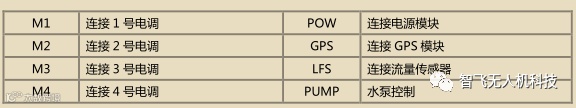

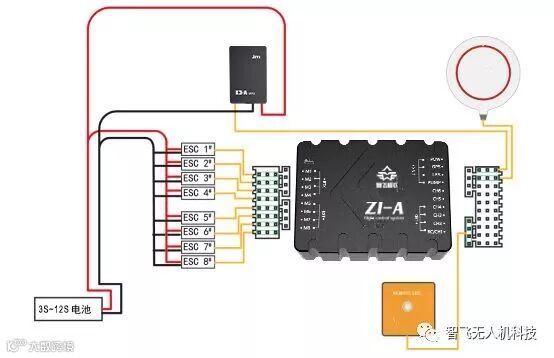

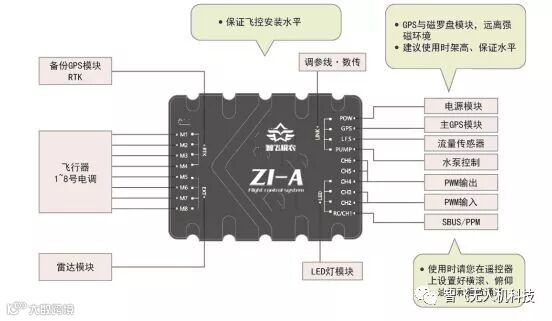

整体接线图
(1)需要正面朝上，不能倒置，尽量保持与机身平行；
(2)为了获得最佳的飞行效果，建议将飞控水平安装在飞行器的重心位置。若飞控安装位置不在飞行器重心，请在调参软件中的基础->安装->安装位置界面中按要求填写相应的安装距离；
(3)飞控已经做好内部减震，尽量使用硬质的 3M 胶对飞控进行固定。

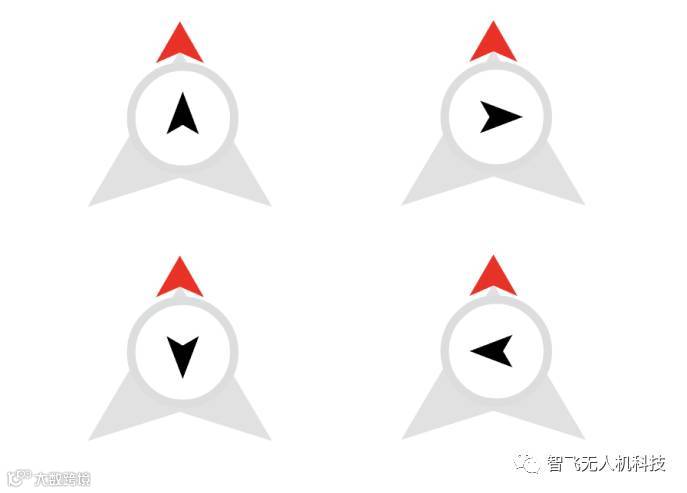

如图所示，选择其中一种安装方向，并在 K3-A 调参软件中的基础->安装->IMU 方向界面中选择相应配置。（红色箭头方向代表机头朝向。

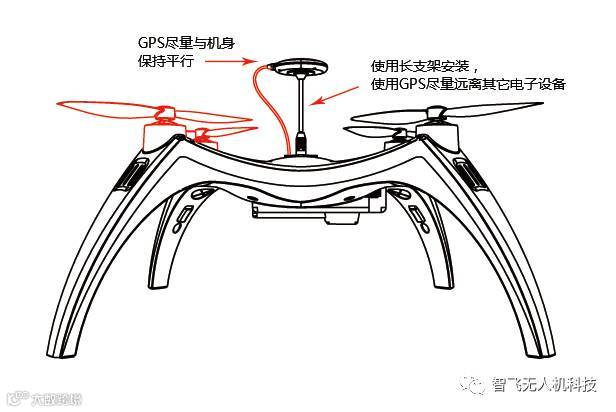

(1)尽可能架高 GPS 模块，注意远离电调、动力电线、电机；
(2)尽量保证在开阔无遮挡环境下飞行；
(3)尽量避免在磁干扰环境下飞行；
(4)请勿将强磁物质靠近罗盘，否则可能会导致罗盘的永久性损坏。
如图所示，选择其中一种安装方向，并在调参软件中的基础->安装->GPS 方向界面中选择相应配置。（红色箭头方向代表机头朝向）
