三格电子 新品上市

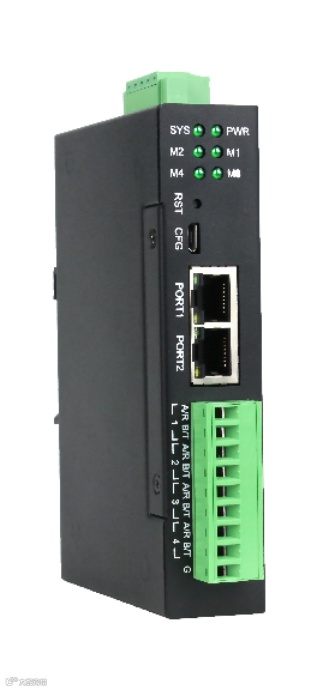

Profinet转4路Modbus RTU网关
SG-PN-Modbus_4

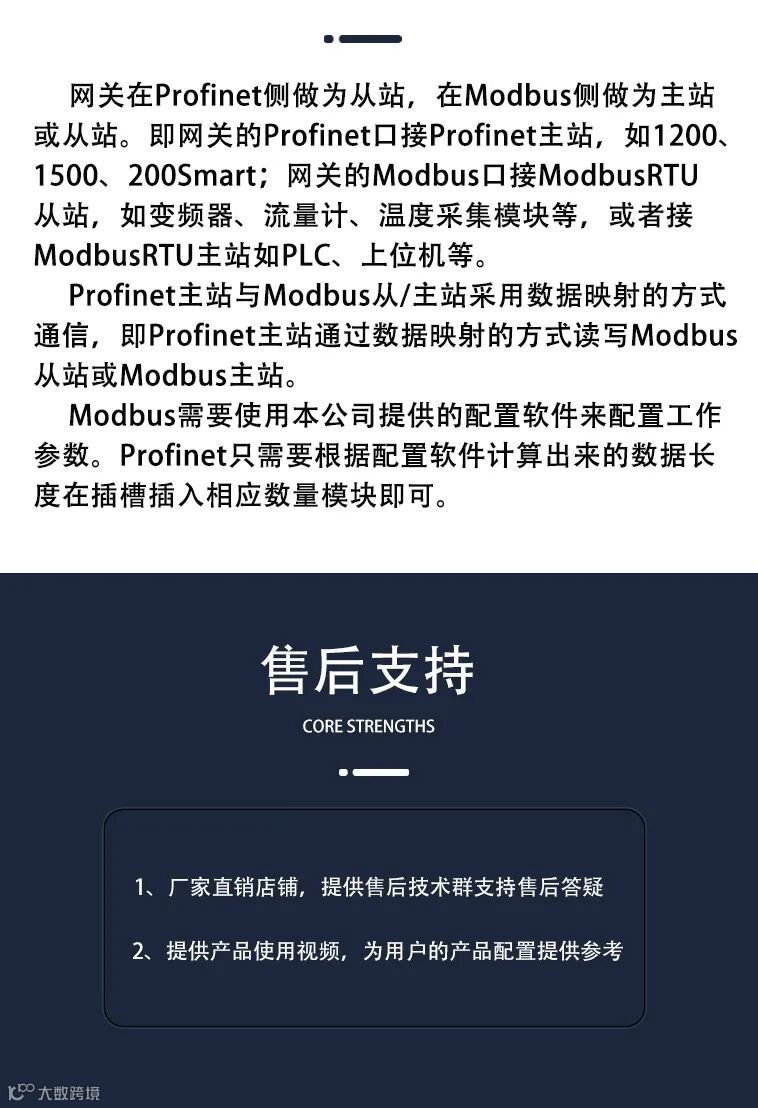

本产品是Profinet和Modbus RTU网关，使用数据映射方式工作。
本产品在Profinet侧作为Profinet从站，接西门子PLC如1200、1500、200Smart等；在Modbus RTU侧做为RTU主站或从站，接ModbusRTU从站如变频器、流量计、温度采集模块等，或者接ModbusRTU站如PLC、主上位机等。

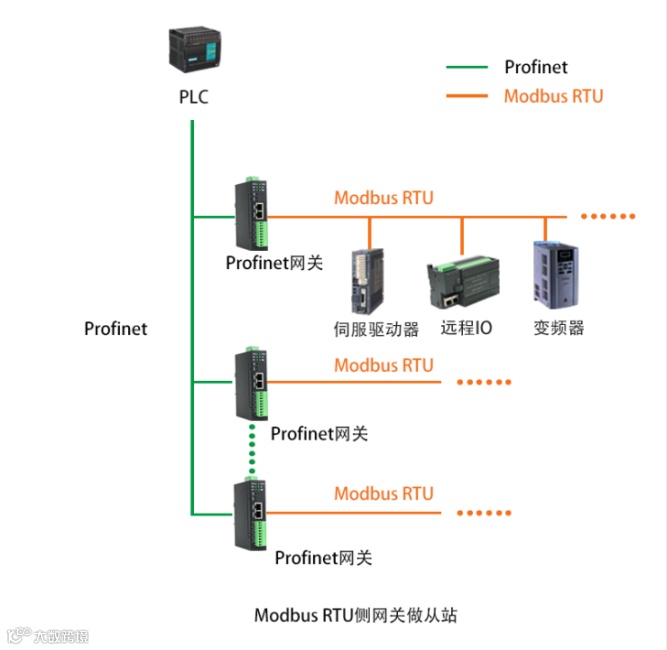

使用场景1：Profinet主站读写Modbus RTU从站：
使用场景2：Profinet主站和Modbus主站交换数据：
硬件参数 |
参数说明 |
电源 |

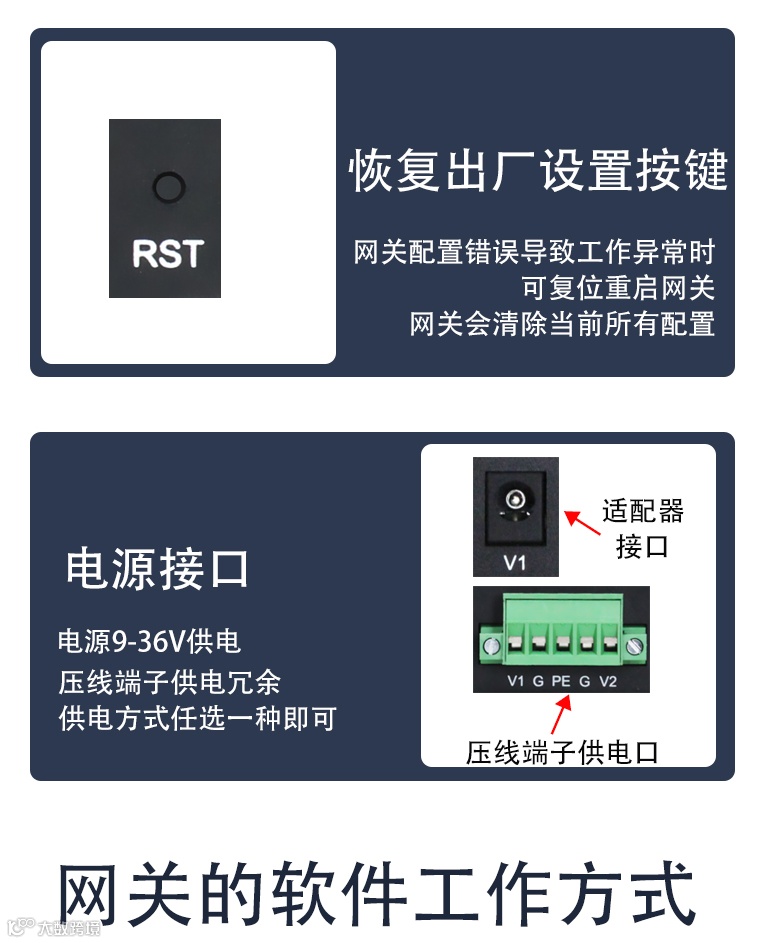

9-36V(典型值12V/70mA)，支持双电源冗余供电，带过压、过流保护 |
工作温度 |
-30~75℃ |
工作湿度 |
5%~95%无冷凝 |

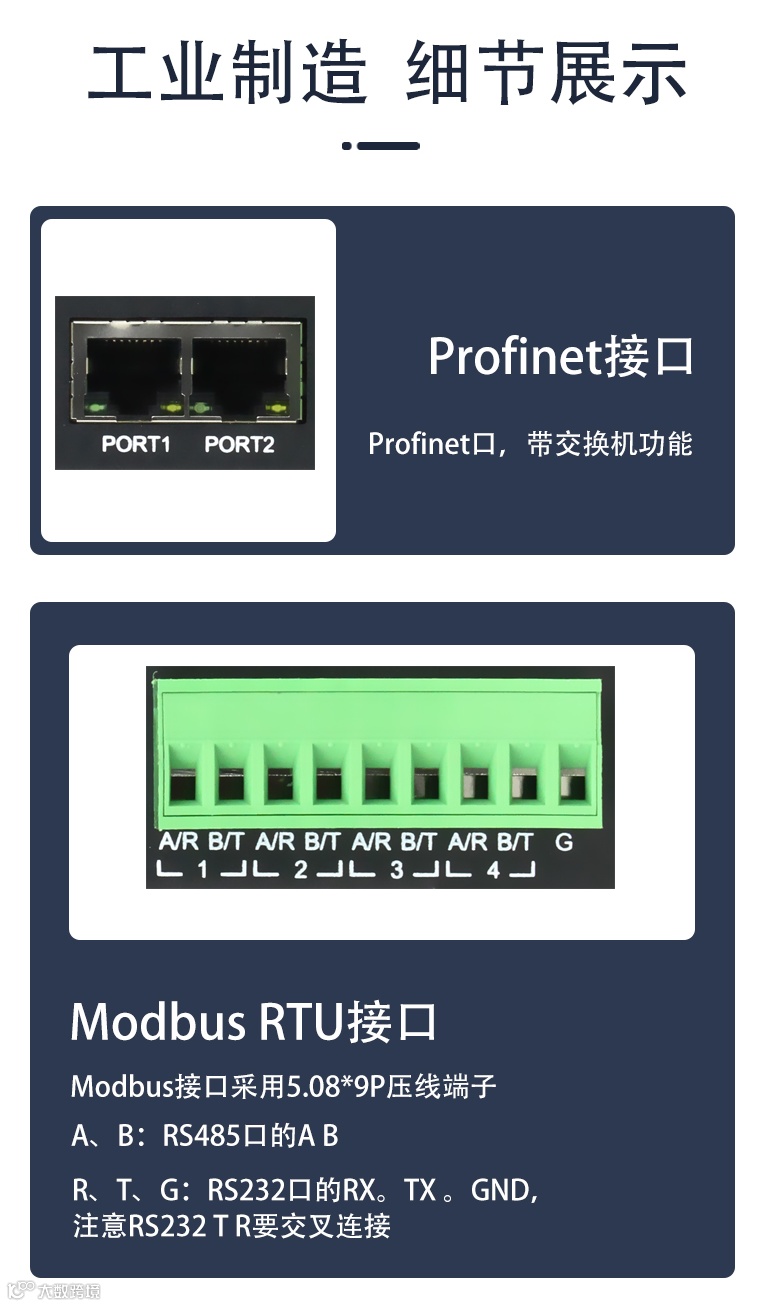

Profinet口 |
2个RJ45以太网接口，支持100BASE-TX/RX，MDI/MDIX自检测，用来组成链式网络。 |
Modbus口 |
四路RS485口，可改为RS232 |
软件参数 |
参数说明 |
Profinet |
Conformance Class A and B Real Time Class 1 LLDP SNMP 数据刷新周期小于2ms |
Modbus |
默认RS485接口，可改为RS232接口。 波特率支持2400、4800、9600、14400、19200，38400，56000，57600，115200。 做为Modbus主机可配置64条Modbus指令，作为Modbus从机支持3、4、16功能码。 |
最大映射数据量 |
输入1440字节；输出1440字节 |
工作参数配置 |
Profinet端通过本公司提供的GSD文件配置。 Modbus端通过本公司提供的上位机软件配置。 |
