Modbus转IEC61850网关
Modbus转IEC61850网关型号SG-IEC61850-Modbus，是三格电子推出的工业级网关（以下简称盒子或网关），主要用于Modbus RTU/TCP数据采集、DLT645-1997/2007数据采集，可接多功能电力仪表、温控仪、电表等，将采集到的数据转换为IEC61850协议数据。IEC61850实现服务端功能，支持MMS、GOOSE服务，可接入IEC61850网络，对接IEC61850主站、HMI、电力维护工作站等。

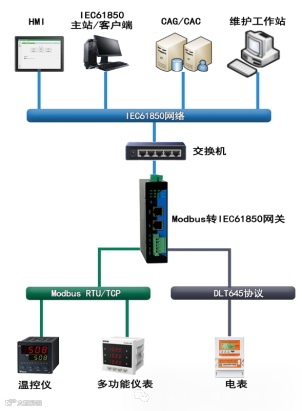

网络拓扑图如下：

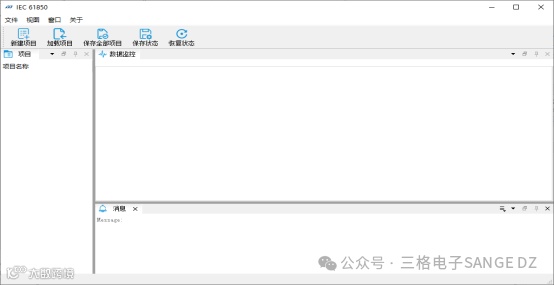

配置软件
Modbus转IEC61850网关的配套软件，可以实现配置Modbus采集、DLT645采集配置、监控采集数据等功能。

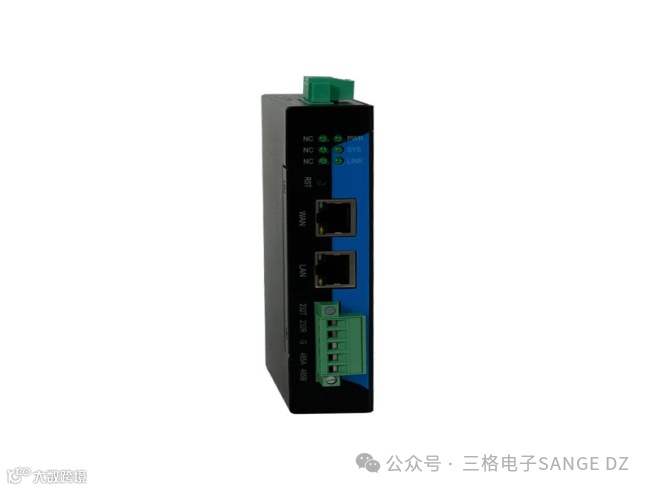

产品展示
基本参数
分类 |
参数 |
数值 |
硬件参数 |
供电电压 |
DC 12~36V |
5W |
||
网口 |
RJ45、10/100M |
|
串口波特率 |
9600~115200bps |
|
IP获取方式 |
LAN口静态IP，WAN口默认DHCP |
|
其他 |

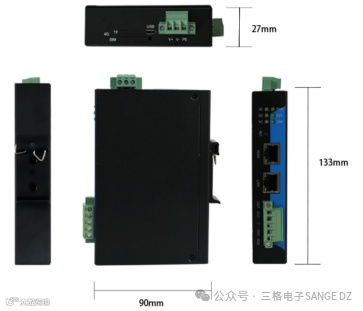

尺寸（mm） |
110*144*27（不带端子90*133*27） |
工作温度 |
-20~65℃ |
|
存储温度 |
-40~105℃ |
|
工作湿度 |
5%~95% RH（无凝露） |
|
存储湿度 |
5%~95% RH（无凝露） |
硬件介绍
产品外观

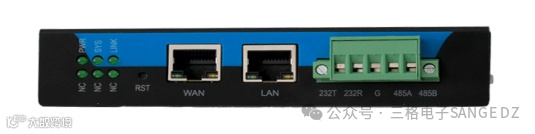

产品接口
WAN口：用于连接IEC61850主站设备。
LAN口：用来接Modbus TCP从站设备。
电源端子接口：网关供电。
Reload按键：长按3~10s设备恢复出厂设置。
COM1：端子接法通用串口RS485/RS232。
WAN口
设备提供1个WAN口，可用于连接IEC61850主站设备。
LAN口
设备提供1个LAN口，连接Modbus TCP从站设备。

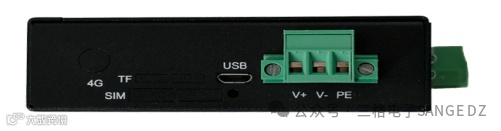

电源端子
V+、V-为设备供电口，支持12~36V DC供电，PE可接大地。
Reload按键
长按3~10s设备恢复出厂设置，设备恢复出厂设置LAN口默认IP为192.168.1.37。
COM1
插拔式接线端子，支持一路RS485/RS232。Modbus RTU和DLT645不能同时使用。
引脚序号 |
功能 |
1 |
RS232_TX |
2 |
RS232_RX |
3 |
GND |
4 |
RS485_A |
5 |
RS485_B |
指示灯
·Power灯：常量表示供电正常。
·Sys灯：设备工作正常时闪烁。
·Link灯：IEC61850有设备连接时常亮。
·NC：预留。
·NC：预留。
·NC：预留。
