三菱FX系列PLC转网口
本产品用于三菱 FX1N/1S/2N/3S/3G/3GC/3U/3UC 系列的PLC拓展网口功能，为满足工厂建立现代化网络监控系统而设计，网口支持MELSOFT协议、MC协议、Modbus协议。
SG-FX-210采用模块化设计，在不影响PLC编程口原有功能的情况下，可通过模块网口监控PLC内部数据，以及程序上下载等功能。模块本身支持从PLC MD8接口直接取电，无需额外电源，方便现场安装。
使用场景
一般场景下PLC编程口会连接触摸屏，以监控PLC内部数据，由于FX系列PLC没有网口功能，所以数据在接入现代化网络监控系统过程中会非常困难。该模块就可以很好的解决这个问题，将PLC编程口跟模块COM1口连接，（如果有触摸屏跟模块COM2口连接），再通过模块的网口就可以轻松的接入网络监控系统，同时还支持编程软件等第三方组态软件通过网络连接到PLC。

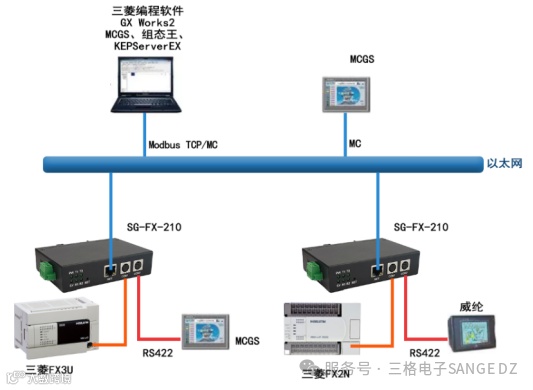

网络拓扑图如下：
产品展示
硬件介绍

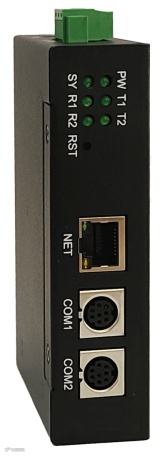

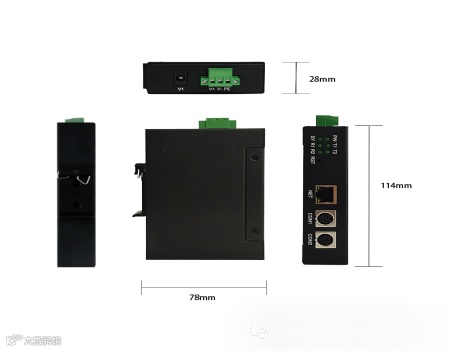

产品外观
硬件特性
内部高速32位处理器；
10M/100M 自适用以太网接口，电磁隔离；
COM1口波特率自适应；
COM2口波特率自适应；
供电电压范围 9V～36V直流（支持从PLC MD8接口直接取电）；
工作温度：-40℃～85℃；
湿度：5% - 95% RH，无凝露；
防护等级：IP20；
电源接口
符号 |
定义 |
V1 |
DC 插座，电压范围 9~36V |
V+ |
接电源正，电压范围 9~36V |
V- |
接电源负 |
PE |
接大地 |

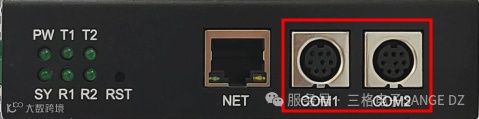

COM1、COM2口
COM1接口直接连接PLC，针脚定义：
符号 |
定义 |
1 |
TXD- |
2 |
TXD+ |
3 |
GND |
4 |
RXD- |
5 |
5V |
7 |
RXD+ |
COM2接口直接连接PLC，针脚定义：
符号 |
定义 |
1 |
RXD- |
2 |
RXD+ |
3 |
GND |
4 |
TXD- |
7 |
TXD+ |
以太网接口
10M/100M以太网、RJ45接口，2KV电磁隔离。
按键说明

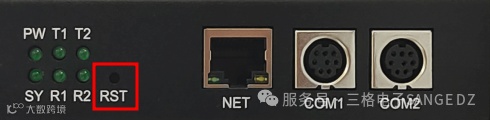

设备有一个按键，为了防止误触，隐藏在壳子里面，如下图所示。
符号 |
定义 |
RST |
恢复出厂设置（长按下 10s 以上，直到指示灯 SYS 熄灭，说明恢复出厂设置成功） 提示：恢复出厂设置后，当前配置信息全部丢失，请谨慎操作 |
指示灯
符号 |
定义 |
状态 |
说明 |
PW |
电源指示灯 |
熄灭 |
电源未接通 |
常亮 |
电源接通 |
||
SY |
系统指示灯 |
常亮 |
系统未运行 |
熄灭 |
设备重置 |
||
闪烁 |
系统运行 |
||
T1 |
COM1指示灯 |
熄灭 |
COM1未发送数据 |
闪烁 |
COM1发送数据 |
||
R1 |
COM1指示灯 |
熄灭 |
COM1未接受数据 |
闪烁 |
COM1接受数据 |
||
T2 |
COM2指示灯 |
熄灭 |
COM2未发送数据 |
闪烁 |
COM2发送数据 |
||
R2 |
COM2指示灯 |
熄灭 |
COM2未接受数据 |
闪烁 |
COM2接受数据 |
