IO-Link系列集线器

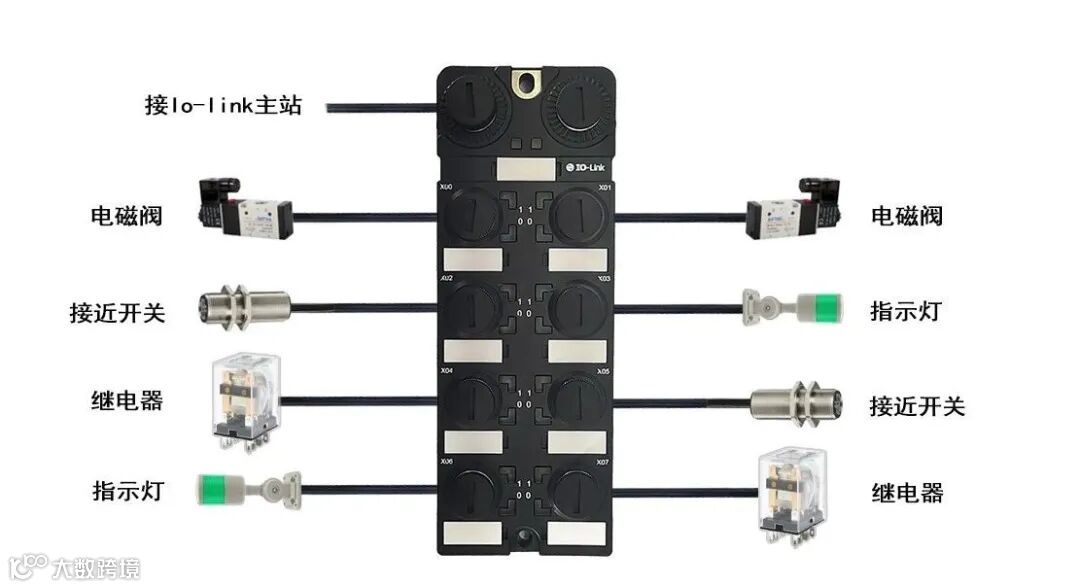

IO-Link系列集线器是一系列数字量输入输出I/O设备，可以将标准开关量信号接入到此设备。通过此集线器方便的将大量的I/O点位接入到IO-Link主站，进而接入到PLC控制系统。
IO-Link通信接口和8个I/O接口(16个IO点位)均采用M12规范的接口形式。协议符合IO-Link V1.1版本要求，支持COM2通讯速率，可以连接各品牌的IO-Link主站。
高达IP67防护等级。
符合IO-Link V1.1标准。
支持COM2通讯速率。
I/O通道可连接标准开关量信号。
单个I/O端口最大支持500mA输出电流，模块总限流2A。
LED状态显示通讯状态以及I/O点位状态。

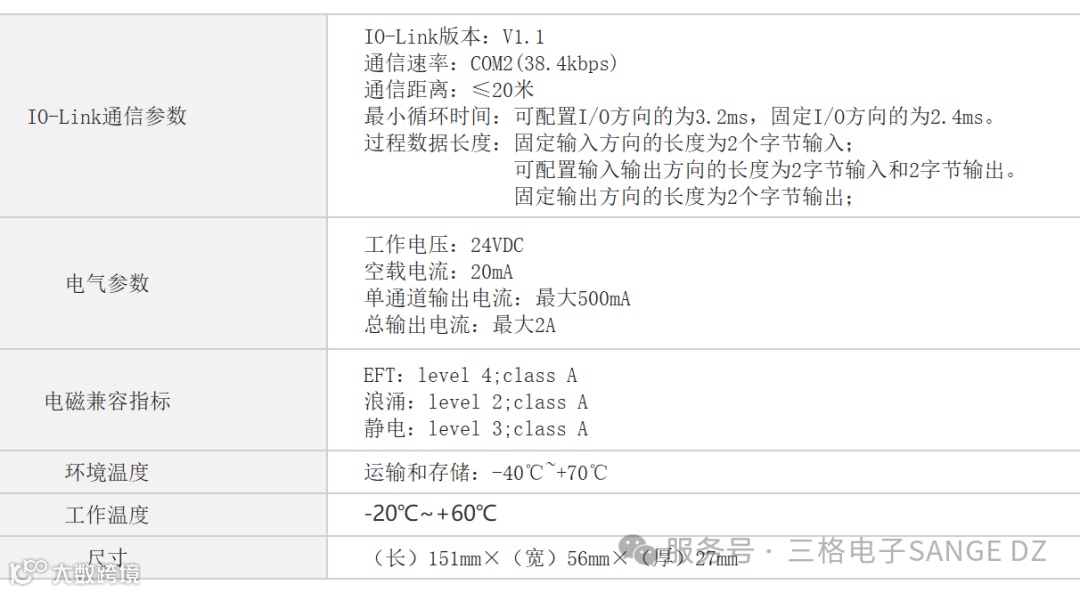

接口
1、IO-Link接口为M12-A，针端。
Pin |
功能 |
1 |
供电电源+24V |
2 |
NC |
3 |
供电电源GND |
4 |
C/Q，IO-Link数据传输通道 |

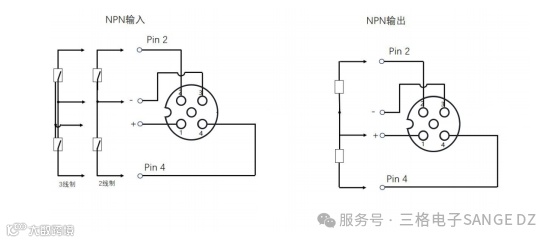

2、I/O接口为M12-A，孔端。
Pin |
|
1 |
供电电压，+24V |
2 |
DI/DO 1，信号输入/输出1 |
3 |
0V，供电电源GND |
4 |
DI/DO 0，信号输入/输出0 |
5 |
NC |
指示灯
名称 |
状态 |
|
电源指示灯 |
亮 |
电源正常 |
灭 |
电源供电异常或未上电 |
|
IO-Link指示灯 |
亮 |
通信异常 |
闪烁 |
通信正常 |
|
灭 |
电源供电异常或未上电 |
|
输入指示灯 |
亮 |
PNP型，通道信号输入高 |
NPN型，通道信号输入低 |
||
灭 |
PNP型，通道信号输入低 |
|
NPN型，通道信号输入高 |
||
输出指示灯 |
亮 |
PNP型，通道信号输出高 |
NPN型，通道信号输出低 |
||
灭 |
PNP型，通道信号输出高阻 |
|
NPN型，通道信号输出高阻 |

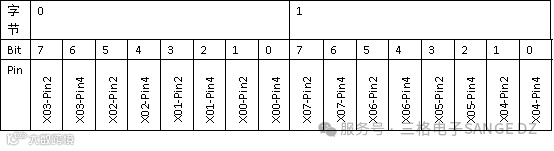

1、过程数据映射
输入数据：
输出数据：

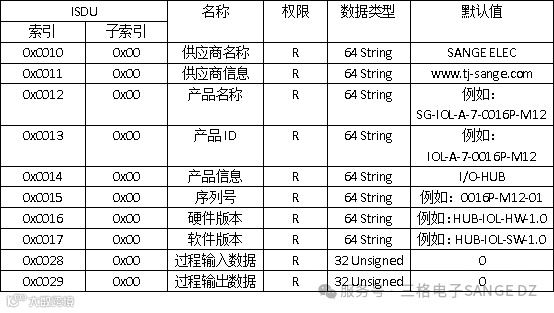

2、ISDU参数

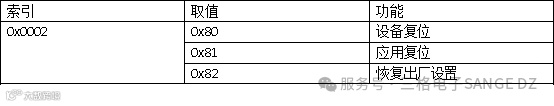

3、系统命令
4、配置参数
