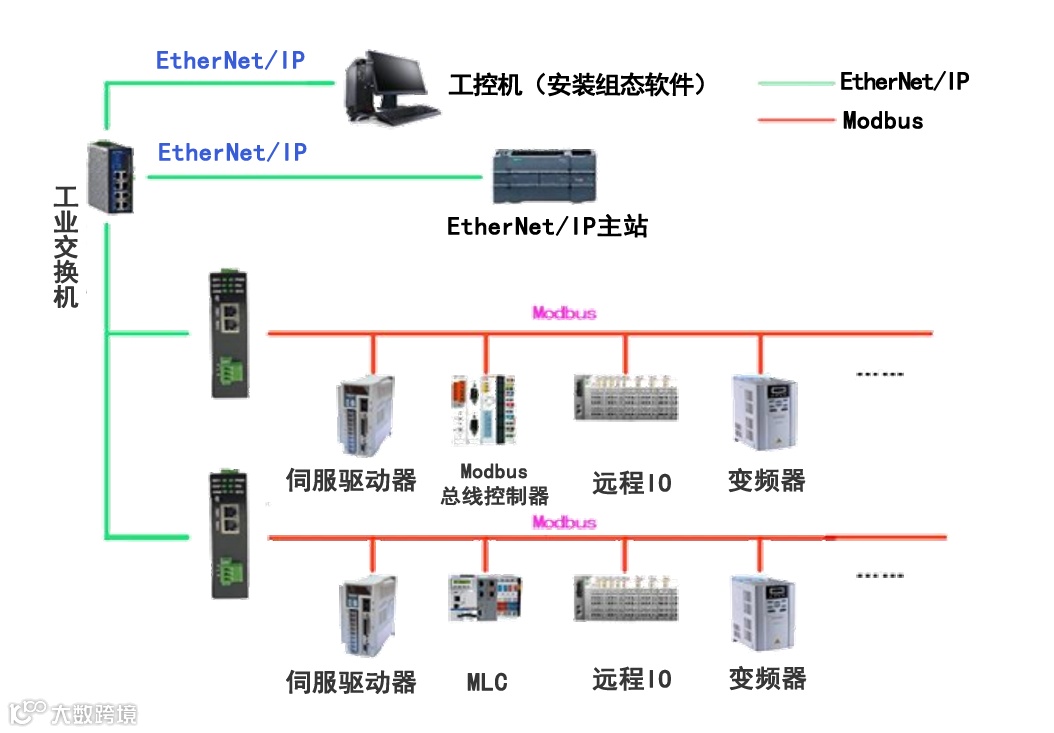

SG-EIP-MOD-210网关可以实现将Modbus接口设备连接到 EtherNet/IP网络中。用户不需要了解具体的Modbus和 EtherNet/IP协议即可实现将Modbus设备挂载到 EtherNet/IP接口的PLC上，并和Modbus设备进行数据交互。拓扑结构如上图所示 ↑

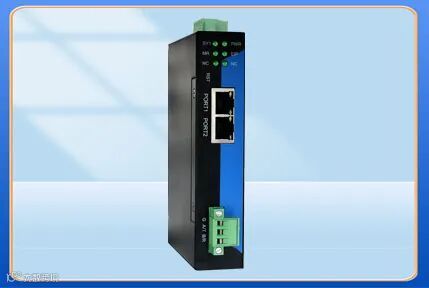

EtherNet/IP转
Modbus RTU网关
应用广泛：此网关在EtherNet/IP侧作为从站，在Modbus侧既可以作为主站又可以作为从站，可以比较容易实现Modbus 与EtherNet/IP的互连；
应用简单：用户不用了解复杂的EtherNet/IP和Modbus技术细节，用户只需参考本手册，根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信；
透明通信：天津滨海新区三格电子科技有限公司 4 用户可以依照 EtherNet/IP 通信数据区和 Modbus 通信数据区的映射关系，实 现 EtherNet/IP 到 Modbus 之间的数据透明通信。通讯稳定可靠：产品抗干扰能力强；
网关做为 EtherNet/IP 网络的从站设备，带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支 持环网冗余；
Modbus 协议接口为标准 RS232 或 RS485 接口可选（默认 RS485 接口）， 半双工。
SG-EIP-MOD-210 在 EtherNet/IP 侧作为从站，在 Modbus 侧既可以作为主 站又可以作为从站。Modbus 数据和 EtherNet/IP 数据的通信采用映射方式，使用方便；
两个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自侦测, 集成以太 网交换机，方便将 EtherNet/IP 设备组成菊花链；
最大输入/输出数据量：
① Max Input Bytes≤500Bytes
② Max Output Bytes≤500Bytes

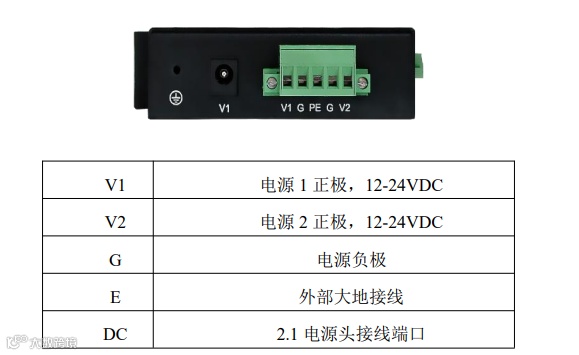

产品电源接口采用两种形式，5.08 压线端子排和 DC2.1 接线插头方式，用 户可根据具体需求自行选择接线方式。接线端子排线序如下。可接入双电源进行冗余供电。
