超高频远距离工业RFID读写器

型号：SG-UHF110-485、SG-UHF110-TCP

产品概述

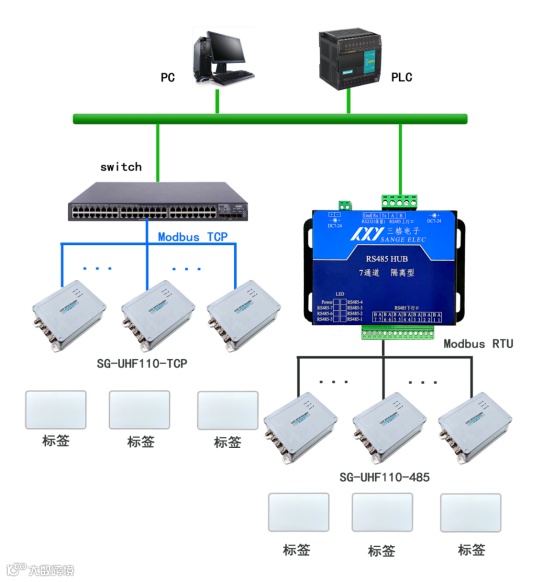

本系列产品用来读写超高频 RFID 标签，支持 Modbus_RTU/ModbusTCP 从站功能。可实现 4 米-8米（内置天线4米，外置天线8米）距离内对超高频标签的 EPC、TID 和 USER 数据区的读取，2 米距离内对超高频标签的 EPC 和 USER 数据区的写入。设备使用拓扑图如下。

产品特点

支持宽电压供电：DC7.5~36V。
支持多波特率：115200 / 57600 / 38400 / 19200 / 9600bps（仅SG-UHF110-485）。
支持多路 TCP 连接：最多 6 路 Modbus_TCP 连接（仅SG-UHF110-TCP）。
本产品 Modbus_RTU 和 Modbus_TCP 作为 Modbus 从站，支持03、06、16、功能码，用户可根据本产品的通信协议进行相应数据读取或写入。

选型表

SG-UHF110系列选型表
产品型号	通信接口	支持协议
SG-UHF110-485	RS485	Modbus_RTU/ ISO 18000-6C
SG-UHF110-TCP	TCP/IP	Modbus_TCP/ ISO 18000-6C

产品参数

1、硬件参数

电气参数
电源	24VDC
功耗	≤10W
电气接口	电源&485接口： M12x1，公头, 4针, A编码网口：M12x2，母头, 4针, D编码天线接口：TNC，母头
射频参数
RFID标准	ISO 18000-6C
工作频率	920-925MHZ
天线类型	集成天线/外接天线
输出功率	23-30dBm
单次读写周期	≤800ms
读取距离	读取：≤4M；写入：≤2M（内置天线）读取：≤8M；(外置8dBi天线) (实际距离可能根据标签和使用环境不同变化)
可读写字节数	EPC/TID/USER：64 字节
物理参数
工作温度	-25℃~55℃
存储温度	-40℃~85℃
工作湿度	5%~95%无冷凝
防护等级	IP67
物理尺寸	178mm×119mm×68mm 安装孔间距87/166mm

2、接口

电源接口 PWR

航空端子	线缆接头	功能说明
1	棕色	电源+
2	白色	RS485-A
3	蓝色	RS485-B
4	黑色	电源-

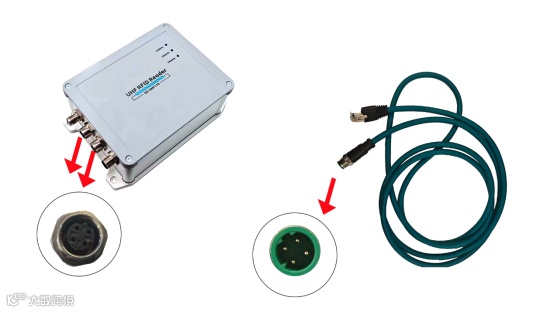

网络接口 LK1 LK2

航空端子	线缆接头	功能说明
1	棕色/橙白	TD+
2	白色/绿白	RD+
3	蓝色/橙	TD-
4	黑色/绿	RD-

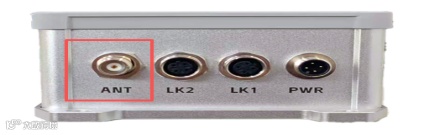

天线接口 ANT

TNC母，供外接天线使用。

3、指示灯

指示灯	功能说明
PW&RW	设备供电上电红灯亮，读到标签绿灯闪
COMSTA	网络连接指示灯，连接成功亮绿色（485型号无本灯）
COMCORE	系统运行指示灯，运行中亮绿色（485型号无本灯）
蜂鸣器	使能后读到标签响一次
