在媒体的报道中，我们总是能看到各种对于新年的预测狂潮。预测的大多是企业或技术的发展趋势，所以我想还不如谈谈芯片世界，详细地说一下今年的半导体产品，我们可以怀抱着哪些期待。
听起来这似乎有点像算命，但实际上是我们从今年的新闻中所做的笔记汇编，又加上了我们已经在逆向工程中观察到的趋势，同时也一直在跟进已经参加过的一些行业活动。
逻辑器件和代工厂
2016年将是相对平静的一年，尤其是涉及到前沿的工艺过程时，因为今年我们不会看到的10纳米高容量产品。已经有不少的评论说，今年秋天即将到来的苹果A10处理器可能会采用10纳米制程，但我认为这似乎是一个过于乐观的期待。因为苹果公司想要的这一全新技术节点，距离三星推出的14纳米产品及台积电推出的16纳米产品，才仅仅过去了18个月。
我们确实希望看到第二代的14/16纳米工艺，从台积电的FinFET Plus（16FF+）到三星的14LPP，以及他们可能的合作商GLOBALFOUNDRIES。第二梯队的一些代工厂，如联华电子和中芯国际，将大力推动自己的28纳米高-k金属栅（HKMG）的产品，所以我们这些产品也是我们关注的重点，因为我们有很大的可能性真正地使用到它们。联电似乎想要跳过20纳米制程，直接发展14纳米技术，但这种升级最早到2017年才有可能实现。
当谈到全耗尽型绝缘层上硅(FD-SOI)时，我们预计今年主流的产品是28纳米系列。因为三星已经表示他们在生产了，并且已售出了超过一万片的晶圆，意法半导体是他们的主要客户。 Chipworks公司分析了意法半导体公司制造的28纳米FD-SOI ASIC，指出这是利用没有加背栅偏置的简单方法实现的。对于主流部分，我们重点观察加背栅偏置的器件，如果成功的话，这将会成为FD-SOI的一大核心竞争优势。
GLOBALFOUNDRIES也加入了 FD-SOI的行列，但他们似乎更专注于自己的22FDX™ 制程。许多ASIC设计公司都自称已经设计出了很多这种产品，所以如果幸运的话，我们会在今年年底看到一些早期的产品。
另外，老一代工艺中的低功率变体也同样值得关注，如针对移动或可穿戴设备的40和55纳米制程，这其中电池的寿命是关键。
最后，我们希望看到绝缘体上硅射频芯片（RF-SOI）的发展进程。我们已经看到了把RF-SOI做成产品的一些介绍，如用于手机射频前端的天线开关等。
动态随机存取存储器（DRAM）
今年将是迎接动态随机存取存储器（DRAM）变革的又一年度，因为三巨头（美光，三星和SK海力士）已经引进了新一代1X纳米的存储器技术，尽管年底才可能实现。

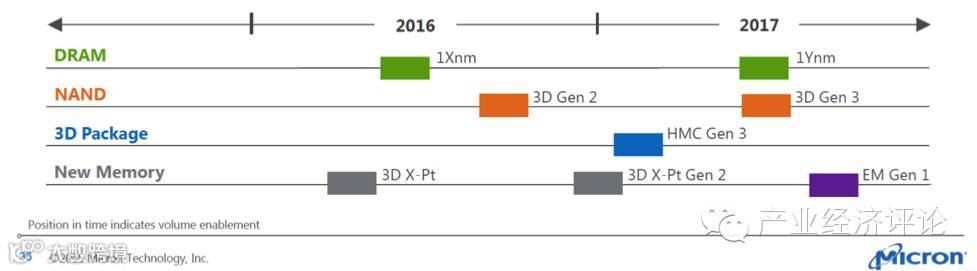

美光的1X和1Y纳米节点的技术路线图，1X将在2016年中期量产。

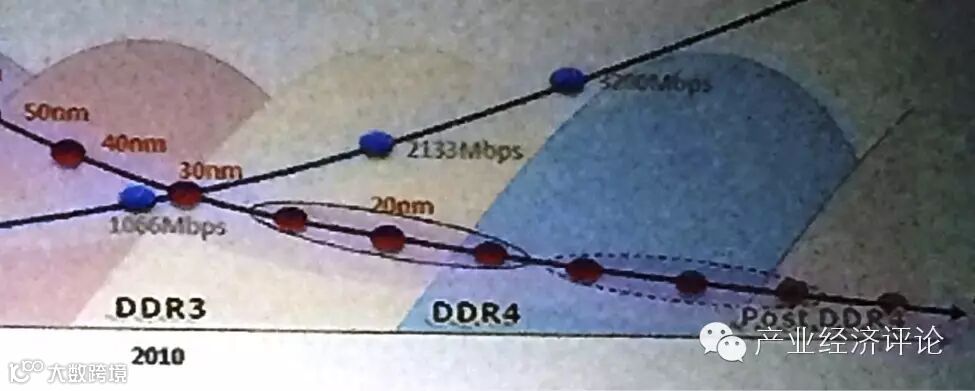

三星估计会有三个 1X纳米的节点（见上图）。虽然这里没有提到时间约束，但是我们已经体验过了其20纳米部分量产的产品。所以鉴于此，今年期望1X纳米的部分是合理的。我们虽然没有看到任何来自SK海力士正式的声明，但如前所说，我们已经有了20纳米的部分产品，因此可以乐观地认为2016年完全有可能看到1X纳米的器件。
DRAM的另一方面是基于穿硅通孔（TSVs）堆叠的存储器。2015年，我们看到了三星的版本和SK海力士的高带宽存储器（HBM）。我们仍在期待英特尔/美光的混合存储立方体（HMC），希望今年能真正接触到这款产品，以及来自SK海力士的HBM2。
在NAND闪存方面的大新闻是这里引入了3D /垂直技术，用位单元的逐个堆叠来代替在晶圆表面的堆叠。一年前，三星推出了自己的V-NAND，在多级单元（MLC）和三单元（TLC）的版本中都有32个有源层，采用的是电荷捕获存储技术。他们即将出货的第三代（256 GB）有48层，所以我们在不久的将来就可以看到了。
上个月，在IEDM（国际电子器件会议）上，英特尔/美光披露了3D-NAND的细节，即采用了32层的设备，使用的是传统的浮栅电荷存储。根据他们的投资者称，目前这些样品会在今年下半量产。

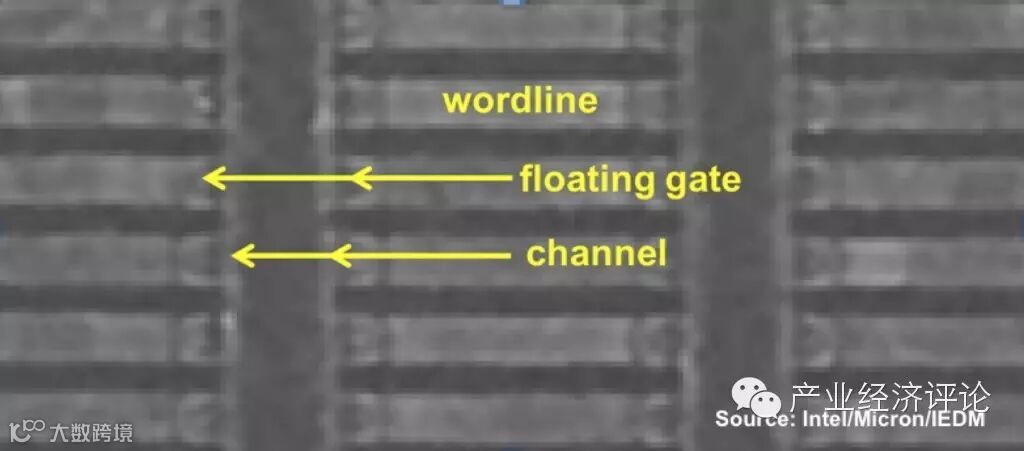

英特尔/美光垂直沟道的三维NAND结构的SEM截面图

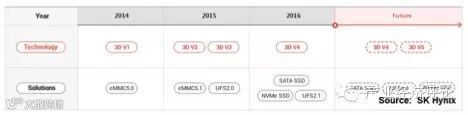

SanDisk公司/东芝也做了样品，但它们的3D-NAND是48层的，256GB TLC的设备，采用自己的位成本可扩展（BICS）电荷捕获技术来构建。他们对3D技术一直抱着更为谨慎的态度，但我还是很期待2016年他们能采用这种技术。最后，SK海力士宣称，他们已经投入了3D制程，今年我们也应该能看到其浮栅版本。
与此同时，所有的公司仍在发展平面闪存产品——我们将可能看到13-15纳米的平面闪存芯片，因为15/ 16-纳米的已经存在了。
